TPS56921 具有 VID 控制的 4.5V 至 17V 输入、9A 同步降压 SWIFT™ 转换器

数据:

描述

采用耐热增强型20引脚HTSSOP封装的TPS56921是一款全功能17V,9A同步降压转换器,针对小型设计进行了优化,具有高效率,集成度高的特性,适用于小型设计高侧和低侧MOSFET。初始上电后,输出电压可通过I 2 C兼容VID控制总线发送到IC的代码进行更改。电流模式控制可节省空间并易于补偿。

输出电压启动斜坡由SS引脚控制,有助于控制启动浪涌电流。通过配置使能和漏极开路电源良好引脚来支持电源排序。用户可在外部分压器启动时对输出电压进行配置。

高端电路上的逐周期电流限制可在过载情况下保护TPS56921,并通过低端源电流限制进行增强。防止当前失控。还有一个低端吸收电流限制,关闭低端MOSFET以防止过大的反向电流。如果过流条件持续时间超过预设时间,将触发打嗝保护。当芯片温度超过热关断温度时,热打嗝保护会禁用该部件,并在内置热打嗝时间后再次启用该部件。

特性

  • VID控制范围通过I 2 C兼容接口:0.72V至1.48V,10mV步骤
  • I 2 C寻址灵活性:2个IC引脚位
  • VID控制的温度输出电压±1.5%
  • ±1%参考电压外部调节模式的温度过高
  • 集成26mΩ/19mΩMOSFET
  • 电源输入PVIN电压范围:1.6V至17V
  • 开关频率:200kHz至1.6MHz内部振荡器或同步至外部时钟
  • 关断电流:2μA
  • 单声道启动至预偏置输出电压
  • 两个MOSFET的过流保护,具有打嗝模式严重故障条件
  • 热和过压保护
  • 可调节软启动
  • 电源良好监控器,用于欠压和过压条件
  • 运行结温范围:-40°C至125°C
  • 采用20引脚HTSSOP封装,带PowerPAD TM
  • < /ul>

参数 与其它产品相比 降压转换器 (集成开关)


Vin (Min) (V)
Vin (Max) (V)
Vout (Min) (V)
Vout (Max) (V)
Iout (Max) (A)
Regulated Outputs (#)
Switching Frequency (Min) (kHz)
Switching Frequency (Max) (kHz)
Iq (Typ) (mA)
Features
Control Mode
Duty Cycle (Max) (%)
Operating Temperature Range (C)
Rating
Package Group
TPS56921 TPS54521
4.5     4.5
17     17
0.72     0.8
1.48     15
9     5
1     1
200     200
1600     900
0.77     0.6
Dynamic Voltage Scaling
Enable
Power Good
Synchronous Rectification
Tracking
UVLO Adjustable
Enable
Frequency Synchronization
Power Good
Pre-Bias Start-Up
Synchronous Rectification
Tracking
Current Mode     Current Mode
100     98
-40 to 125     -40 to 125
Catalog     Catalog
HTSSOP     VQFN

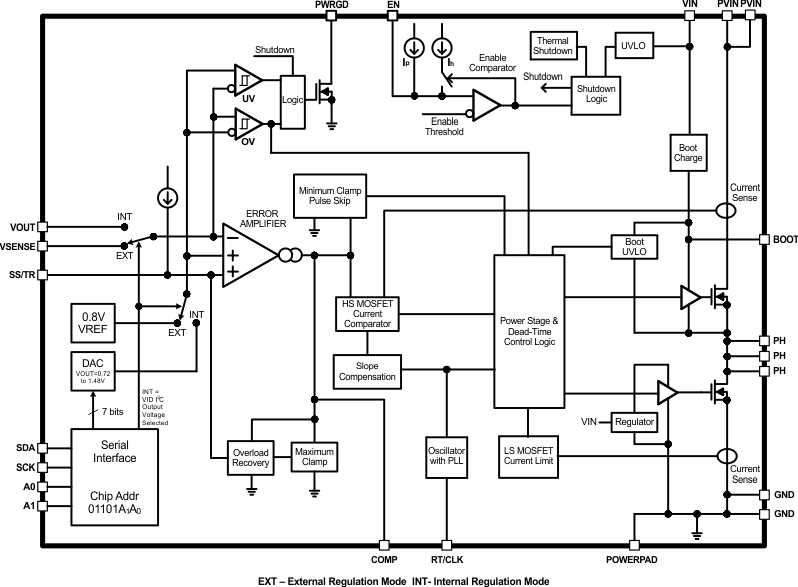

方框图 (1)
