充电管理芯片PB15305在TWS耳机的应用

自苹果于2016年发布AirPods耳机以来，TWS耳机以其运动携带方便、语音智能识别等优点变得越来越流行，各大厂商都相继推出了自己的TWS耳机。

PRISEMI芯导一级代理经销店KOYUELEC光与电子

与此同时，TWS耳机的充电解决方案也在不断往更高效率，更长待机，更高集成度不断演进，Prisemi 抓住市场这一趋势，推出高集成度充电管理芯片PB15305，解决了TWS充电盒等穿戴设备提出的多输出，轻负载，低功耗，空间小的要求，固化了几种典型LED显示方案，优化了MCU资源配置和充电管理方案的BOM成本。



△

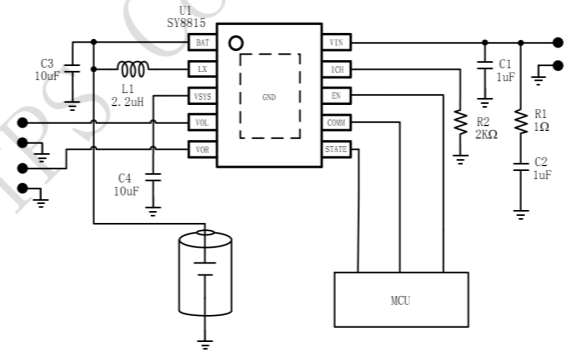

BOM成本高，面积大，物料多，备货烦。

△

PB15305高度集成，成本低，面积小，物料备货so easy!

→2A大电流快速充电，充电峰值效率高达94%

→输入7V 耐压，内置过压保护

→输入电压自调节功能，保证充电系统正常供电

→可提供充电截止电压设置范围3.6V~4.433V

→放电模式下，轻载自动识别功能(可选)，轻载时自动退出BOOST

→电池端静态功耗低至10uA

→支持RGB电量显示和充电指示功能，低电量时快闪指示

→支持NTC温度检测

→内置三路5V恒压输出，升压模式下，电压可调

→ 输出电流高达2A以上，峰值效率94%

→ 内置过压保护，欠压保护，过流保护



PB15305高集成度充电管理芯片，采用同步充放电一体，共电感架构，做到开关充电的高效率的同时，还不增加外围器件成本。

固化典型LED灯显示可以单芯片完成充放电，电量显示等功能。（如下图客户主板）↓

PB15305开创性地实现两路小电流独立输出，让每个耳机具有专属的充电路径，解决了单耳机充电启动失败问题。两路小电流输出不仅可以让耳机达到3C充电要求，也能起到每路150mA 限流保护作用，还能将退出电流精确到1-3mA，此时静态功耗可进一步降低到8uA以下，极大的延长了待机时间，非常适合给TWS双路耳机充电。另外一路VOUT可提供高达2A的电流输出，给需要大电流的负载提供了完美解决方案。同时PB15305集成IIC通讯接口，不仅充放电管理可实现软件化，还可以实现多项目共用方案。（如下图，可实现复杂应用）↓

PB15305 采用手机端Charger 技术，充电细节性能过硬，充电策略安全规范。不仅支持电池温度检测保护功能，自身还支持充放电模式下过压过流保护功能，短路限流功能也一应俱全。最大限度的保护充电仓的安全可靠。除此之外， PB15305 还为低性能需求市场配备了5V常在位版本，恒压输出模式下静态功耗低至45uA。
