IP5381_G2至为芯支持3路C口140W双向快充新国标移动电源方案芯片

IP5381_G2是一款用于新国标移动电源，充电宝方案的移动电源管理芯片，集成PD3.2等全快充协议，支持1到6串锂电池配置，输入输出功率最大可达140W。通过新国标合规认证，支持电池序列号、生产时间、异常记录掉电保存，可通过USB2.0读取上报等。提供USB-C×2输入输出、USB-C/A×1输入输出、USB-C/A×1输出等多种接口组合。任意单口均可独立快充。集成协议、升降压、充电管理、电量计算、保护、通信六大功能，无需外挂协议芯片。采用QFN52封装，体积小巧，BOM成本低，方案尺寸小，适合紧凑设计。

一、多协议兼容，一芯支持主流快充生态
作为一款多协议兼容的移动电源管理SoC，IP5381_G2在协议支持上做到了对当前主流快充标准的广泛覆盖。在输入端，芯片支持PD3.2、UFCS、FCP、AFC、SCP等快充协议；在输出端，则兼容QC2.0/QC3.0/QC3+、PD3.2、UFCS、SCP、AFC等标准，同时良好适配BC1.2协议及大部分主流手机的私有快充协议。无论是为手机、平板充电，还是为笔记本电脑供电，用户都无需专门选择接口，IP5381_G2都能与各类主流设备快速握手快充协议，成为充电管理的多面手。

二、140W双向快充，覆盖1～6串锂电大功率场景
在功率表现上，IP5381_G2最高支持140W输入/输出功率，可驱动1至6节串联电池组，电池充满电压可在4V至26.4V之间以10mV为步进进行精细调节。无论是单节锂电的小型轻薄充电宝，还是多串电池的大容量便携式储能电源，一颗IP5381_G2即可应对。芯片单口最高支持28V/5A输出，双向升降压设计使得充电和放电功率均可达140W，实现了大功率输入输出的双向对等。
在能效方面，IP5381_G2内部集成了1路双向升降压PWM控制驱动和4路路径NMOS控制驱动。配合同步升降压开关系统，在20V/5A、100W满载放电场景下，DCDC转换效率可达94%以上，升降压模式下效率更可超过96%。高效的能量转换不仅降低了芯片发热，减少了产品散热设计空间，还能有效延长电源的实际续航时间，实现了大功率与低功耗的兼顾。

三、高度集成SoC架构，有效降低BOM成本

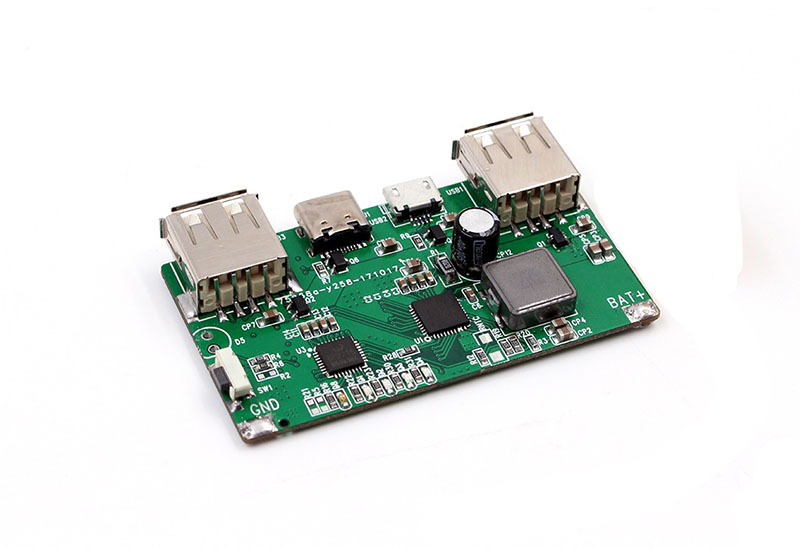

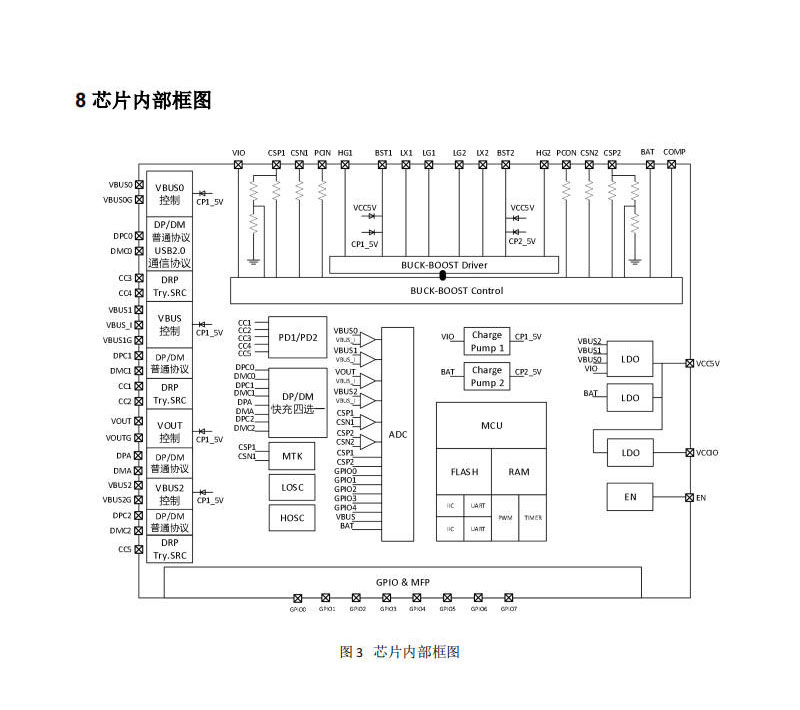

IP5381_G2突出的工程价值在于其高度集成的SoC架构，彻底改变了传统大功率电源方案“MCU+协议IC+升降压控制器”的多芯片组合模式。芯片内部集成了32位MCU、128KB Flash、6KB RAM、14bit ADC、库仑计、双向同步升降压PWM控制器及驱动电路、协议物理层、4路NMOS路径控制驱动、LED/数码管显示驱动以及USB2.0全速通信模块，几乎将移动电源所需的核心功能都整合在了这一颗芯片之中。
相较于传统多芯片方案，IP5381_G2可减少20～30颗阻容元件，BOM成本降低30%以上，同时采用QFN52封装，有效缩小了PCB布局面积。这一集成优势让电源产品能够实现更轻薄、紧凑的设计，无论是追求便携性的移动电源，还是对空间要求严苛的储能设备，都能获得更大的设计自由度。

四、新国标合规引领者，数据追溯有迹可循
在新国标合规方面，IP5381_G2展现出了出色的适配能力。芯片内置128KB Flash，可自动记录电池电压、温度、时间信息及异常事件，且掉电后数据不丢失。通过USB2.0接口连接PC即可读取日志，满足GB/T 35590标准对产品信息追溯的要求。芯片还支持电池充电限制电压随时间自动下降，提供50mV/100mV/150mV/200mV多档可选，有效延长电池循环寿命；同时具备电池欠压/过压禁用功能，提升使用安全性。
在待机功耗控制上，IP5381_G2内置智能负载识别功能，可自动检测设备插入与拔出，轻载时自动进入待机模式，待机电流典型值仅50μA，低功耗模式下可低至10μA，有效降低闲置时的电量损耗。

五、接口组合灵活，覆盖多场景应用
IP5381_G2提供了三种USB-C接口和一路USB-A接口，任意单口均可实现快充输入或输出。芯片集成了USB-C DRP协议，支持多种接口组合配置，如C×2+CA×1+A×1等形式，可灵活满足多口同时快充的产品设计需求。在电量显示方面，芯片支持1灯、2灯、4灯LED电量显示，以及多达188种数码管电量显示方案，电池容量也可灵活配置，无论是追求简洁设计的高端充电宝，还是需要丰富信息展示的储能产品，均可找到适合的显示方案。

六、从设计到量产，完善的技术支持闭环
为帮助客户加速产品开发进程，英集芯为IP5381_G2提供了完整的方案支持体系，包括参考原理图、PCB布局参考、固件代码及上位机工具，同时支持新国标认证测试，有效缩短产品上市周期。目前，围绕这一芯片的各类新国标移动电源方案已在批量落地，功率覆盖从18W到140W的完整产品线。

结语
英集芯IP5381_G2所面向的，正是移动电源市场对大功率、多接口、智能化的升级需求。它以一颗SoC芯片完成了传统方案中多颗芯片才能支撑的任务，将协议兼容、充放电控制、数据追溯、显示驱动与保护机制高度整合，为移动电源、户外储能等大功率电池应用场景提供了一套高集成度、高性价比的芯片解决方案。在新国标即将正式施行的行业背景下，IP5381_G2正成为众多厂商向安全合规、功能丰富的下一代移动电源产品跃迁的重要技术推手。
