晶圆级均匀薄膜的制备与表征技术：从磁控溅射工艺优化到椭偏仪膜厚测量

薄膜作为一类重要的低维材料，在太阳能电池、精密光学设备、薄膜体声波谐振器（FBAR）等高科技领域发挥着不可替代的作用。薄膜的制备方法主要包括化学气相沉积（CVD）、脉冲激光沉积（PLD）、电子束蒸发、溶胶-凝胶法、分子束外延（MBE）以及磁控溅射（MS）。Flexfilm费曼仪器全光谱椭偏仪可以非接触对薄膜的厚度与折射率的高精度表征，广泛应用于薄膜材料、半导体和表面科学等领域。

其中，磁控溅射是典型的PVD技术，其沉积过程分三个阶段：高能氩离子轰击靶材使靶材原子逸出；溅射原子在背景气氛中向基片传输，并与气体分子发生碰撞；原子到达基片后经吸附、扩散和成核机制生长成薄膜。磁控溅射中的环形磁场驱使带电粒子沿螺旋轨迹运动，显著延长粒子路径、提高氩原子电离概率，从而产生高密度等离子体，实现高效溅射。该技术以沉积速率快、工艺温度低、薄膜致密均匀、附着力强等优势，广泛应用于半导体器件制造与光学镀膜等领域。

随着光电、半导体和精密装备制造等行业的技术进步，对薄膜厚度均匀性的要求日益严苛。工业应用中通常要求薄膜厚度的不均匀性低于3~5%，高分辨率光学系统甚至要求优于0.8%。薄膜厚度的精确测量、均匀性定量评估以及工艺优化策略，因此成为当前薄膜研究领域的核心议题。

1

薄膜厚度均匀性对器件性能的影响

flexfilm

厚度不均匀性对薄膜的多项物化性质均有显著影响。

CuO薄膜：（a）厚度对发射率/吸收率（b）表面粗糙度（c）晶粒形貌的影响

在光学性能方面，研究采用脉冲直流磁控溅射制备梯度厚度CuO薄膜，实验结果表明：随着厚度从0.75 μm增加至3.78 μm，薄膜的发射率从0.23升至0.54，吸收率从0.87升至0.96。这一变化源于厚度增加引起的晶粒尺寸增大，进而导致表面粗糙度提升，增强了光在晶粒间的多次散射，吸收率随之升高，反射率降低。

SrTiO₃/BaTiO₃多层膜：厚度与介电性能关系

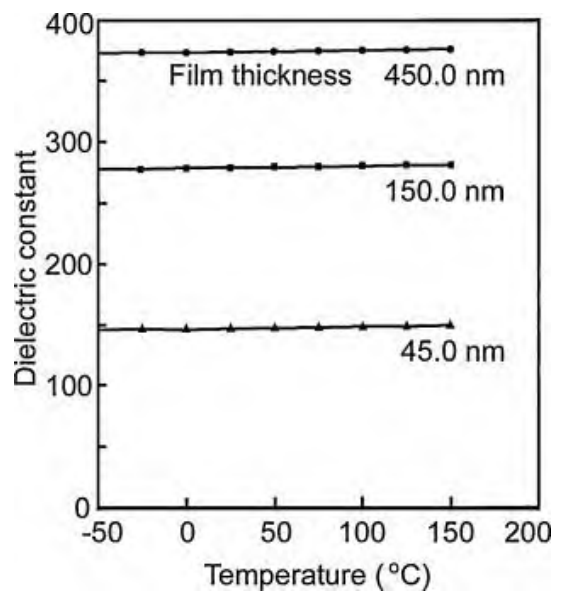

在介电性能方面，研究采用双靶射频磁控溅射技术制备了厚度分别为45 nm、150 nm和450 nm的SrTiO₃/BaTiO₃多层薄膜，测试结果表明薄膜介电常数与厚度呈正相关。其机理在于薄膜减薄导致晶粒尺寸减小，进而抑制自发极化强度，介电常数下降。

TiN薄膜：（a）电阻率（b）晶粒尺寸（c）晶界密度（d）择优取向（e-f）表面粗糙度与厚度的关系

在电阻率方面，研究通过直流反应磁控溅射制备了梯度厚度TiN薄膜，四点探针测试呈现非单调的厚度依赖性：厚度小于140 nm时，电阻率因晶粒聚集效应和晶界密度下降而下降；厚度超过140 nm后，择优取向由(200)面转变为(111)面，表面粗糙度增加，电子表面散射增强，电阻率随之升高。

2

膜厚测量的样本点选取策略

flexfilm

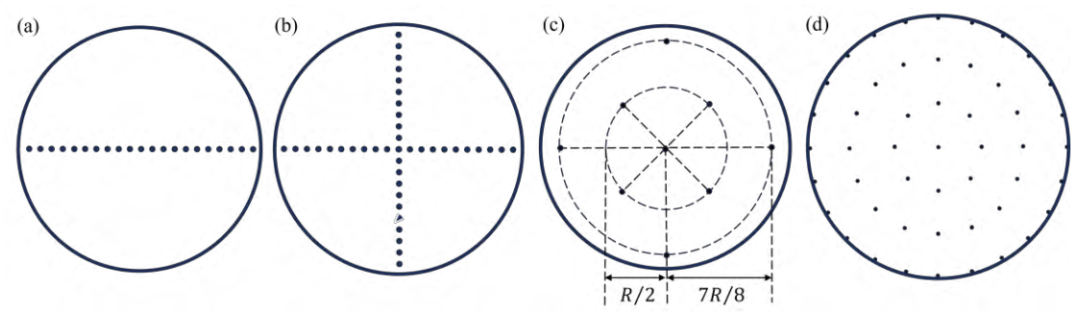

四种取样方法示意图（a）一字型（b）十字型（c）9点（d）49点

由于无法测量基片上所有位置，实际测量需选取代表性样本点。常见方法有四种：

单轴线性取样（一字型），沿基片直径均匀取点，适合快速初评，但仅适用于圆对称分布情形；

正交取样法（十字型），沿两条正交直径取点，能够部分反映非径向均匀性；

9点取样法，在基片中心及r/2、7r/8处的三个同心圆上取点，各相邻圆周样本点相对旋转45°，可覆盖基片主要区域，但当厚度存在显著梯度时误差较大；

49点取样法，在三个同心圆上分别均匀取8、16、24个样本点，加上中心点共49个采样位置，可更精确评估薄膜厚度的二维分布。

3

薄膜厚度测量方法

flexfilm

薄膜厚度的测量方法分为直接法和间接法两大类。

（a）台阶仪测量原理示意图（b）台阶仪测量结果示意图

精密轮廓扫描法（台阶法）是典型的直接接触式方法，探针沿薄膜表面扫描时，因表面形貌起伏产生垂直位移，经传感器转换成高度台阶曲线，从而获得薄膜厚度。该方法分辨率可达纳米级，不受薄膜光学性质限制；但接触式测量会导致探针磨损，且不适用于质地较软的薄膜。电子显微图像法通过SEM或TEM观察薄膜截面界面获取厚度信息，方法直观但易受测试人员主观判断影响，分辨率通常在十纳米级别。

（a）椭圆偏振仪组成结构（b）测量原理（c-d）AlGaN薄膜椭偏参数Cauchy模型拟合

间接法中，椭圆偏振光谱法是一种非接触、非破坏性的光学测量方法。椭偏仪利用线偏振光以入射角φ照射样品表面，反射光经薄膜干涉调制后形成椭圆偏振态，通过椭偏参数（ψ，Δ）结合光学色散模型（如洛伦兹模型、Sellmeier模型、Cauchy模型等）反演求解薄膜厚度。反射光谱法则利用光在薄膜上下表面产生的两束反射光发生干涉的原理，通过测量反射谱上相邻峰谷对应的波长λ₁和λ₂，代入公式d = λ₁λ₂ / [4n₂(λ₂-λ₁)]计算薄膜厚度。

4

薄膜厚度均匀性的定量评估

flexfilm

均匀性的定量评估常用两种方法：

Cv法（变异系数法）以标准差与平均膜厚的比值作为评估指标，通过归一化消除不同样品平均膜厚差异带来的比较偏差，可基于全部数据点进行统计分析，结果更加精确可靠。

η法则定义为(dmax - dmin) / (dmax + dmin)，仅依赖极值，计算简便，适用于快速评估，但对异常值敏感，难以精确表征整体离散程度。

综合比较，Cv法统计科学性更强，是评估薄膜厚度均匀性的优选方法。

5

均匀薄膜的制备与工艺优化

flexfilm

HgCdTe薄膜：靶基距50 mm与75 mm的厚度分布对比

在工艺参数优化方面，靶基距是影响溅射粒子空间分布均匀性的关键参数。制备HgCdTe薄膜的研究表明，靶基距从50 mm增大至75 mm时，在50 mm×60 mm范围内薄膜厚度不均匀性从11.12%优化至6.52%。Cheng等进一步在8~10 cm范围内系统调控靶基距，确认在靶基距为9 cm时Mo薄膜厚度不均匀性达到最低值。

（a）离轴溅射系统示意图（b）AlN薄膜不同θ角的均匀性

衬底与靶材间的相对位置对均匀性同样影响显著。研究创新采用离轴溅射技术，通过调整衬底-靶材夹角θ及靶材边缘-衬底中心距离d，结合行星式运动，在θ=70°、d=5 cm的最优组合下，于直径100 mm单晶Si衬底上实现了不均匀性仅±0.3%的AlN薄膜。对Ga₂O₃薄膜的研究则量化表明：靶基距固定为100 mm时，溅射靶转动角度从5°增至35°，平均厚度偏差从5.872%降至1.331%。

Ti薄膜：无衬底旋转（a）与有旋转（b）的厚度分布对比

（a）行星旋转系统示意图（b）膜厚分布模拟结果

衬底运动模式是另一关键调控手段。研究证实，静态衬底沉积时Ti薄膜厚度不均匀性为3.96%，而衬底以40 rpm旋转时不均匀性降至0.33%。进一步地，开发的行星旋转射频磁控溅射系统通过自转角速度ωrot与公转角速度ωrev的比值调控，可突破单纯自转模式的局限；对比研究也证实，行星旋转（ωrot/ωrev=0.5）模式下铝膜的厚度相对偏差仅为纯自转模式的一半。

有/无中央开孔靶材的膜厚分布对比（实线/虚线）

（a-b）凹面靶材沉积示意图（c）不同凹陷深度的相对厚度分布

靶材形状设计是提升均匀性的另一有效途径。研究验证了在靶材中央开方孔（开孔边长约为靶材边长的一半）可将银膜不均匀性降至3%以内。进一步探索了凹面靶材对Mo薄膜均匀性的影响，通过建立膜厚分布模型并实验验证，将靶材凹陷深度从0增至2 mm，薄膜厚度不均匀性从1.35%优化至0.38%，达到超均匀水平。

本文系统综述了均匀薄膜制备领域的最新研究进展，重点探讨了薄膜厚度及不均匀性对器件性能的影响，包括光学性能、介电性能、电阻率等；晶圆上膜厚测量样本点的选取办法，要求在基片中心、中间和边缘都有足够且适量的样本点，以保证均匀性和科学性；几种常见薄膜厚度测量方法的原理和优缺点，包括精密轮廓扫描法、电子显微图像法、椭圆偏振光谱法和反射光谱法等；比较了Cv法和η法两种薄膜厚度均匀性的评估方法，其中Cv法由于考虑了不同样本点处薄膜厚度的统计分布，是一种更加科学的薄膜厚度均匀性评估方法；均匀薄膜的制备进展与优化策略，包括控制靶基距等溅射工艺参数、调整靶材和衬底间的相对位置、基片旋转以及有针对性地设计靶材形状等。结合多方面的设计与工艺优化，2英寸Mo薄膜的厚度不均匀性已降至0.38%。
