法布里-珀罗谐振腔（FP腔）被誉为光学系统中最精密的光频标尺，从我们日常使用的光纤通信，到半导体晶圆检测，再到量子计算，FP腔的性能都对这些尖端技术的高精度测量起着决定性的作用。要让这把尺量得准、量得稳，腔长的控制精度直接决定系统的性能。芯明天P63.X系列高分辨率压电纳米定位台，以其精密的设计、小巧的体积和卓越的性能，成为微型FP腔系统的理想驱动方案。

一、FP腔：现代光学的频率标尺

法布里-珀罗谐振腔（Fabry-Pérot Cavity），简称FP腔，是一种基于多光束相长干涉原理的光学谐振腔。其核心结构很简单：两块平行、具有极高反射率的反射镜，中间为空气、真空或其他介质。这种看似简单的结构，赋予了FP腔特殊的波长选择能力，使其成为高精度光学测量与控制的基础工具。

1.FP腔的核心工作原理

FP腔的工作基于多光束干涉效应：入射光在两块高反射镜之间来回反射数百甚至数千次，形成大量相干光。只有满足共振条件的光才能在腔内形成稳定振荡并透射出去，腔长的任何微小变化会直接导致透射波长的改变，这一特性是FP腔所有应用的基础。

（注：图片来源于网络）

2.FP腔的核心应用方向

(1)可调谐光学滤波：通过改变腔长筛选特定波长，应用于高光谱成像，分析原子、分子的精细光谱结构；应用于光纤通信，波分复用系统中的波长选择滤波器。

(2)超精密传感：将外界物理量（例如：位移、振动、压力）转化为腔长变化，实现纳米级测量精度。例如测量半导体晶圆平整度检测、MEMS器件表面轮廓测量，引力波探测、量子光学等等。

而对于以上这些应用，FP腔的性能都需要关注一个核心的问题：腔长控制得够不够稳、够不够准。

▲在可调谐滤波器里，腔长调谐的分辨率直接决定了波长选择的精度。

▲在精密传感里，腔长的重复定位能力决定了测量结果的可靠性。

因此，FP腔对腔长控制机构提出了苛刻的要求：纳米级分辨率、纳米级重复定位精度、毫秒级响应速度、小体积易于集成。

二、芯明天压电纳米定位台

在FP腔系统中，压电纳米定位台通常直接驱动其中一面腔镜，通过改变两面镜子之间的距离，实现对腔长的主动调控。根据应用场景的不同，它主要完成以下任务：

1.波长扫描与光谱分析

在可调谐FP滤波器或扫描式光谱仪中，压电纳米定位台凭借高动态响应特性，可驱动腔镜做周期性运动，腔长连续变化，透射波长随之扫描，实现对不同光谱信息的快速筛选。

2.腔长锁定与动态补偿

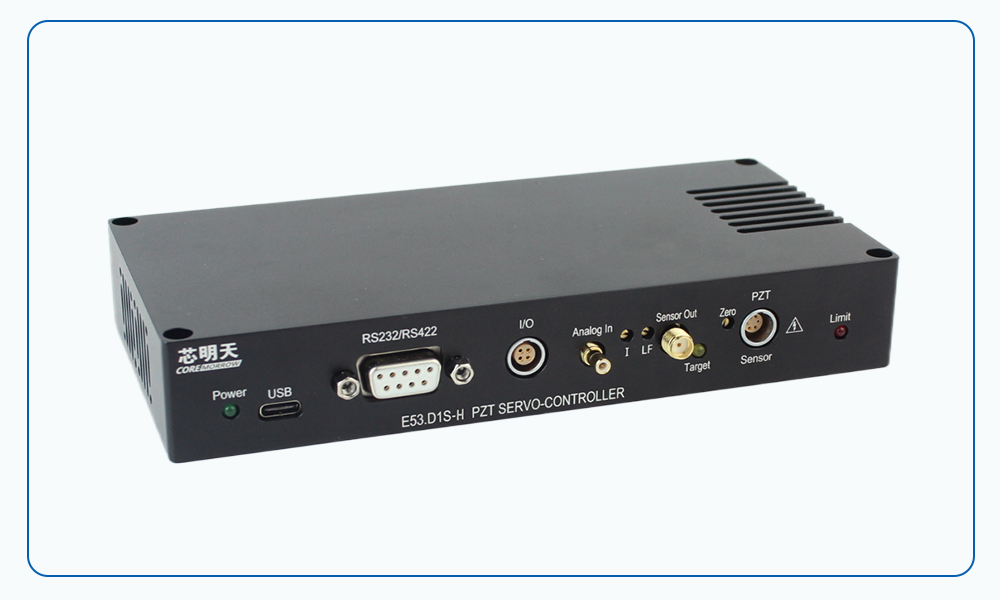

稳定腔长对压电纳米定位台要求极高，当腔长在某些情况下需要锁定某固定值时，配合探测器和闭环反馈控制系统，压电纳米定位台可以实时、连续地微调腔长，补偿温度漂移、振动、声学噪声等外界干扰，实现长期腔长稳定度。

★P63.X高分辨率压电纳米定位台：小尺寸、高精度

P63.X系列是一款专门面向紧凑型精密光机系统设计的单轴高分辨率压电纳米定位台，内部采用直驱机构，具有超低惯性，响应时间可达毫秒级，可配置高精度闭环传感器进行高分辨率、高速扫描，且非常易于集成到任何扫描仪器中。

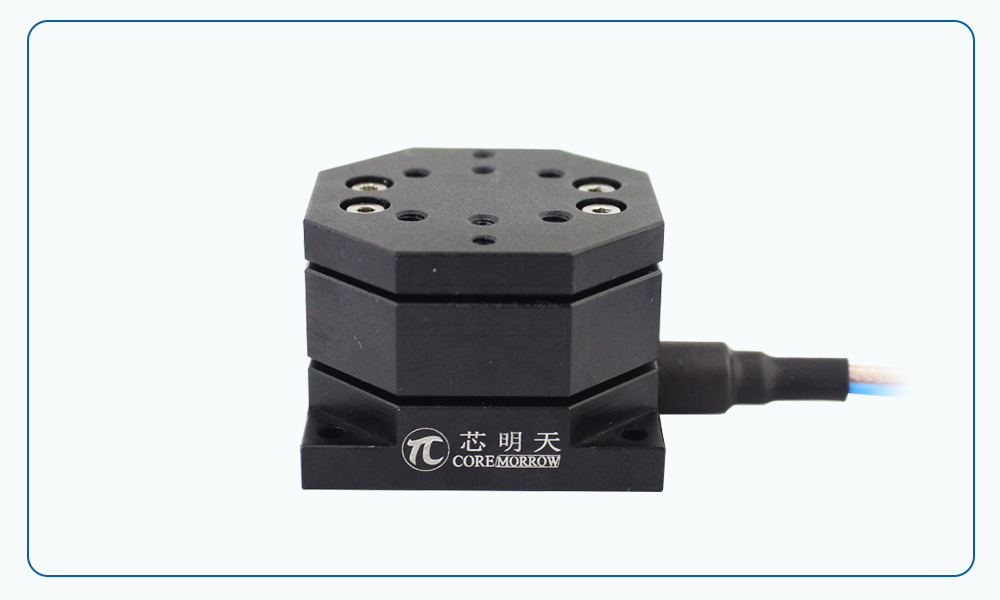

芯明天P63.X高分辨率压电纳米定位台

1.小体积

P63.X可以轻松集成到各种空间受限的微型FP腔系统中，减小了整个光学系统的体积和重量，完美满足设备的小型化和便携化设计。

2.最大18μm行程

P63.X可提供最大18μm的位移，其所覆盖的波长调谐范围可满足绝大多数主流微型FP腔的应用需求，同时也能提供足够的波长扫描范围进行光谱分析。

3.纳米级精度

P63.X具有纳米级的重复定位精度，能够精准复位目标腔长，确保每次测量结果的一致性和可靠性。

技术参数

型号		P63.X7S/K	P63.X18S/K
运动自由度		X	X
驱动控制		1路驱动，1路传感	1路驱动，1路传感
标称行程范围（0~120V）		5.5μm	16μm
Max.行程范围（0~150V）		6.8μm	18μm
传感器类型		SGS/-	SGS/-
分辨率		0.2nm/0.01nm	0.6nm/0.02nm
线性度		0.4%F.S./-	0.3%F.S./-
重复定位精度		0.2%F.S./-	0.25%F.S./-
俯仰/偏航/滚动		<5μrad	≤15μrad
推/拉力		10N/2N	-
运动方向刚度		1.5N/μm	-
空载谐振频率		2kHz	2kHz
闭/开环空载阶跃时间		1.5ms/0.3ms	8ms/0.5ms
闭环空载工作频率	10%行程	1000Hz	-
	100%行程	200Hz	-
水平安装		0.8kg	0.5kg
静电容量		0.8μF	1.8μF
材质		铝	铝
重量		70g	-
