6mA 低静态电流 + 小封装！WD1117 稳压器：便携式设备长效供电方案

一、产品综述

在消费电子、工业控制、USB 外设、影音设备及嵌入式系统中，稳定、低噪声、高精度的供电是保障系统可靠运行的核心。传统分立稳压方案存在精度差、保护不足、静态功耗高、兼容性弱等问题，不仅增加硬件设计复杂度，还易引发系统噪声、压降过大与过热失效。

WD1117是工业级三端低压差线性稳压器，专为低压、快速瞬态响应场景优化，集成限流、过热关断与高精度基准，输出电压误差≤±2%，支持固定电压与可调版本，兼容低ESR陶瓷电容。芯片以高稳定、低噪声、宽温工作特性，为各类设备提供简洁可靠的稳压方案，广泛用于USB设备、DVD、主板、扩展卡等对电源质量与稳定性要求严苛的场景。

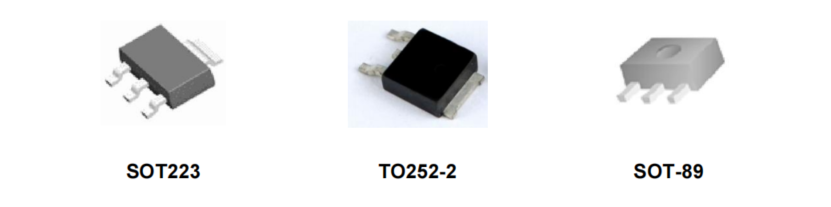

WD1117封装类型

二、核心特性与落地价值

1. 高精度输出，电压一致性优异

WD1117 内置经过微调的带隙基准，输出电压精度达 ±2%，全温范围内稳定性出色，为 MCU、传感器、模拟电路提供纯净供电。提供1.2V/1.5V/1.8V/2.5V/3.3V/5.0V固定输出与ADJ可调版本，固定版内置分压电阻，外围极简；可调版通过两颗外置电阻灵活设定电压，适配多场景需求。

2. 低压差+大电流，带载能力强劲

芯片具备优秀低压差特性，0.8A 负载下典型压差仅1.2V，有效提升电源利用率。典型限流值 1.35A，可满足中等功率负载供电需求，适配马达、接口、模块等多种负载，兼顾效率与带载能力。

3. 完善保护机制，系统更安全

内置限流保护 + 过热关断双重保护，在过流、短路、高温环境下自动触发保护，避免芯片与后级电路损坏。热关断温度 160℃，具备迟滞特性，防止频繁启停，大幅提升长期运行可靠性。

4. 低噪声高PSRR，供电更纯净

10Hz–10kHz 范围内输出噪声仅 0.003% VOUT，300mA/120Hz 时PSRR达70dB，有效抑制电源纹波与干扰，为音频、模拟、传感器等敏感电路提供低噪供电，提升系统信噪比与稳定性。

5. 宽温工业级，适配严苛环境

工作结温 \\-40℃~125℃\\，满足工业控制、车载外设、户外仪器等高低温场景。提供 SOT223、TO252-2、SOT-89三种标准封装，散热性能优异，焊接便捷，兼容主流PCB设计与生产工艺。

6. 低静态功耗，兼容便携设备

最大静态电流仅 6mA，固定版本空载功耗更低，适合电池供电的便携式设备。可搭配低 ESR 陶瓷电容使用，简化外围、减小体积，兼顾小型化与稳定性需求。

三、典型应用场景

1. USB 与便携式设备

用于 U 盘、读卡器、USB外设、手持仪器等产品，提供稳定低压供电，低噪声与低压差特性提升兼容性与续航，适配USB总线供电环境。

2. 影音与光盘设备

适配 DVD、播放器、音频设备等，低噪声输出保证音质纯净，高精度稳压确保机芯与解码电路稳定工作，简化电源模块设计。

3. 工业控制与主板模块

用于工控主板、扩展卡、PLC、传感器供电，宽温、高PSRR与完善保护，在复杂电磁与温度环境中保持输出稳定，提升系统抗干扰能力。

4. 通用嵌入式系统

为各类 MCU、FPGA、射频模块、执行器供电，固定/可调双版本覆盖多电压需求，极简外围与高可靠性，缩短开发周期、降低BOM成本。

详细资料请参考最新的规格书
