应用方案 | 工业级低压差线性稳压器WD1117

应用领域

WD1117为工业级板级电源供电而生，是一款宽温、低压差线性稳压器。芯片支持-40℃~+125℃工业级工作温度，内置过流与热关断双重保护，具备高输出精度、低噪声、高PSRR等优势，可完美适配各类低电压、小压差、高瞬态响应的电源场景，广泛应用于工业主板、白色家电、消费电子及各类板级降压电源设计。

功能介绍

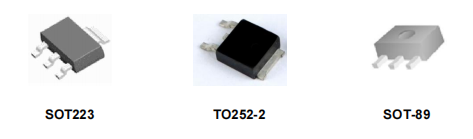

WD1117是一款工业温度范围的低压差线性稳压器，专为低压差、高瞬态响应的低电压应用优化。芯片提供1.2V、1.5V、1.8V、2.5V、3.3V、5.0V固定输出版本及可调输出版本，兼容SOT223、TO252-2、SOT-89三种封装。

内置精准带隙基准源保障输出精度，集成过流限制、热关断保护电路，最大输出电流典型值1A，限流值1.35A，凭借高适用性、高可靠性与极致降本能力，成为工程师首选的经典LDO方案。

基本特性

◉

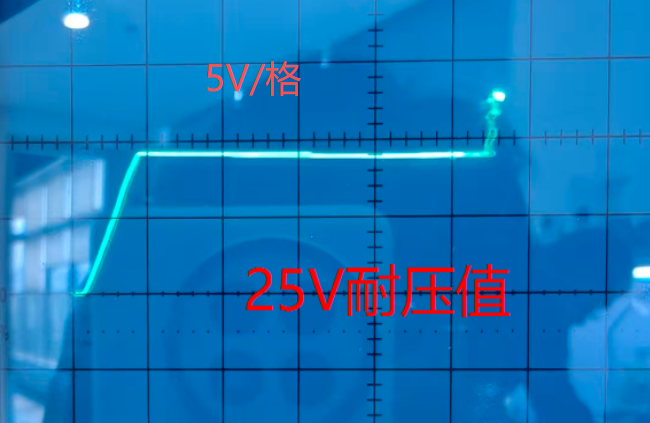

输入耐压：（VO+1.2V）~ 25V

◉

最大输出电流典型值1A，限流值1.35A

◉

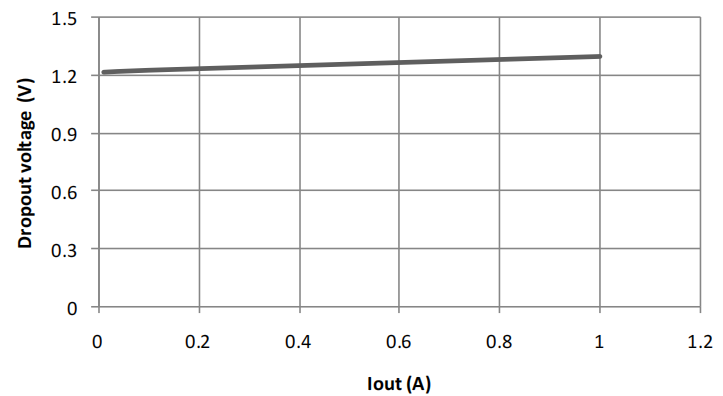

低压差特性，压差电压低至1.2V

◉

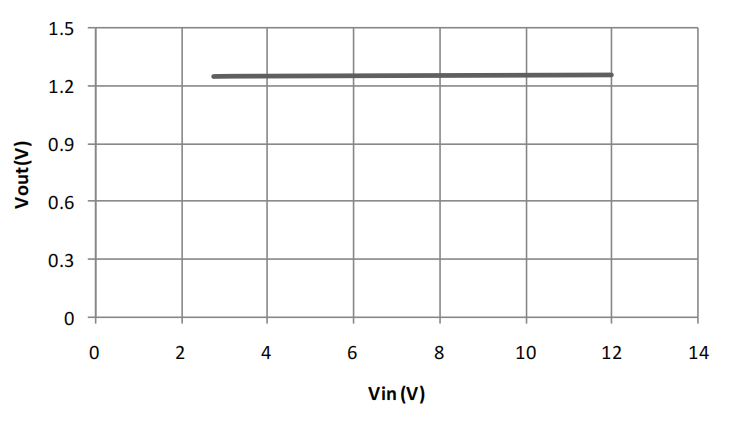

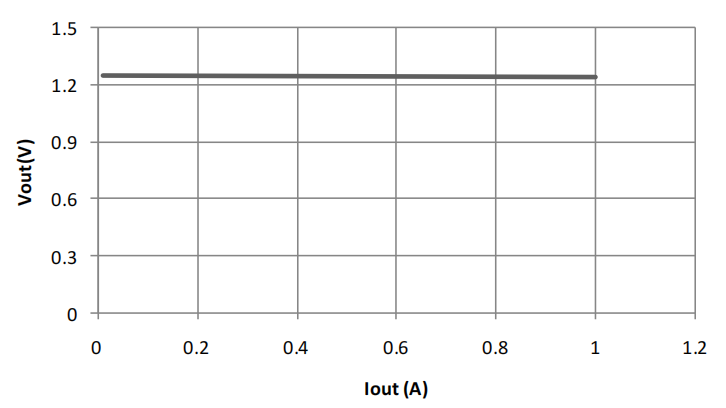

线性调整率0.2%，负载调整率0.4%

◉

高PSRR，120Hz、300mA负载条件下达70dB

◉

低静态电流，典型值仅2mA

◉

常温输出电压精度±2%，全温区精度表现优异

◉

工业级工作温度范围，-40℃~+125℃稳定工作

◉

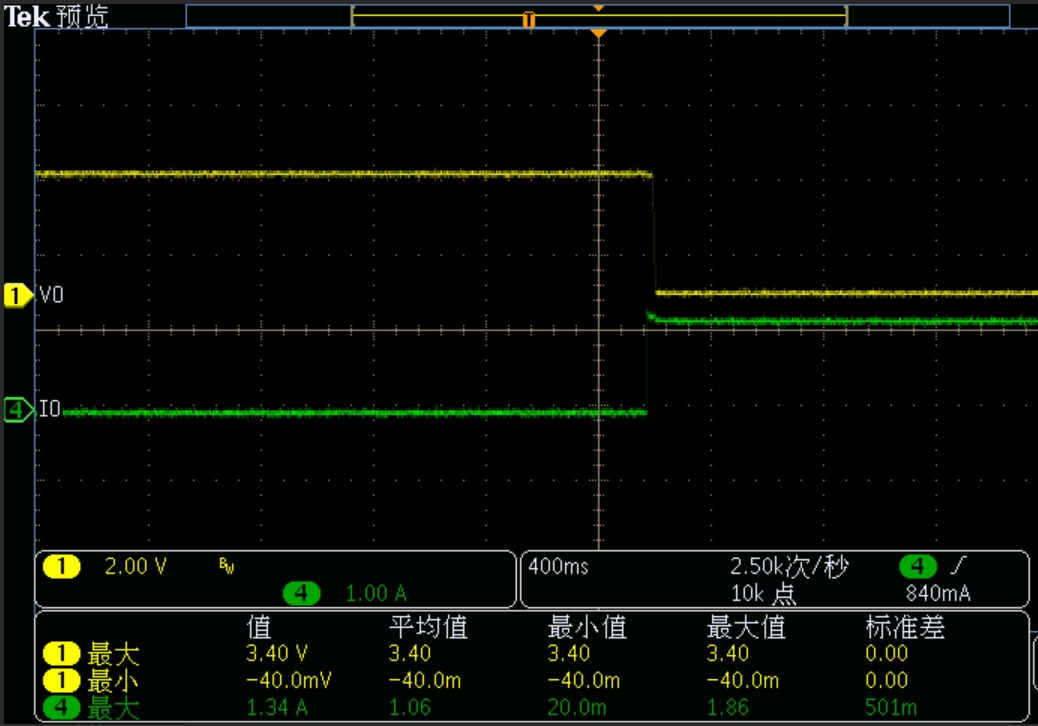

内置过流保护、热关断双重保护功能

◉

提供多电压固定版与可调版，适配多元需求

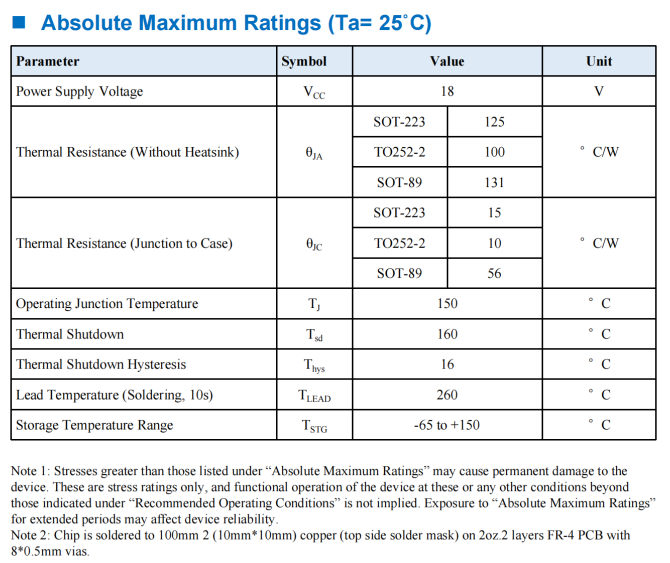

极限参数

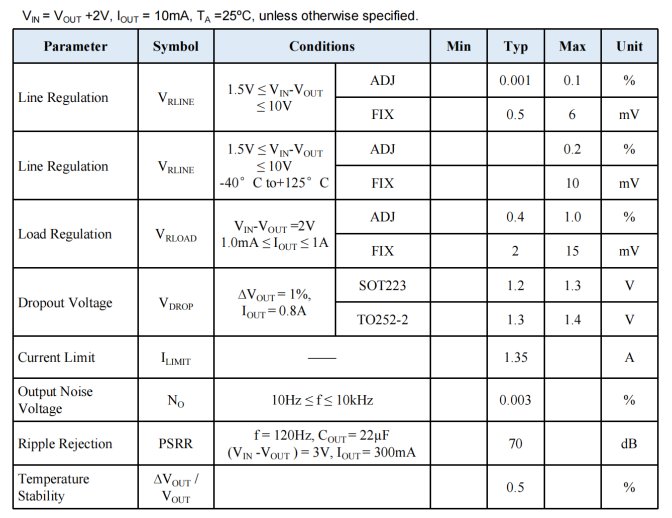

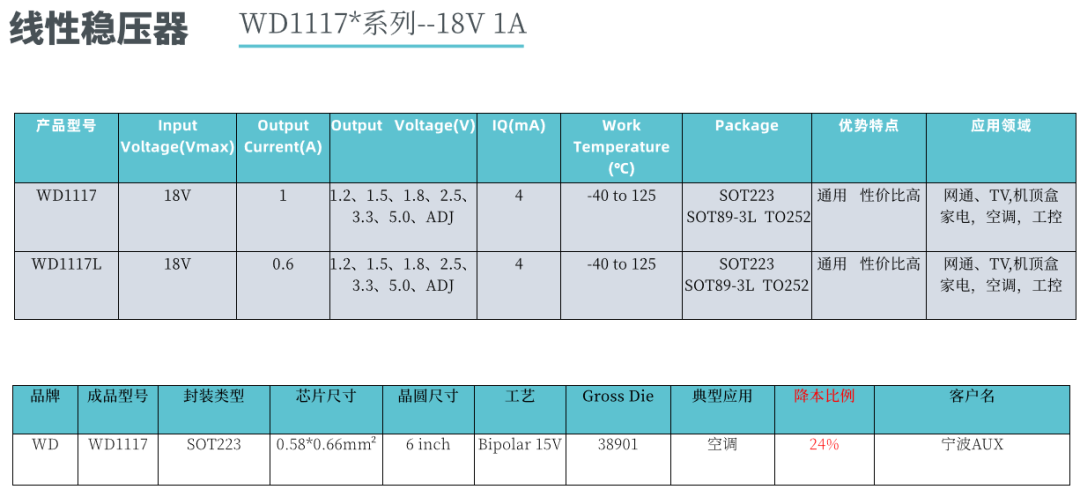

基本参数

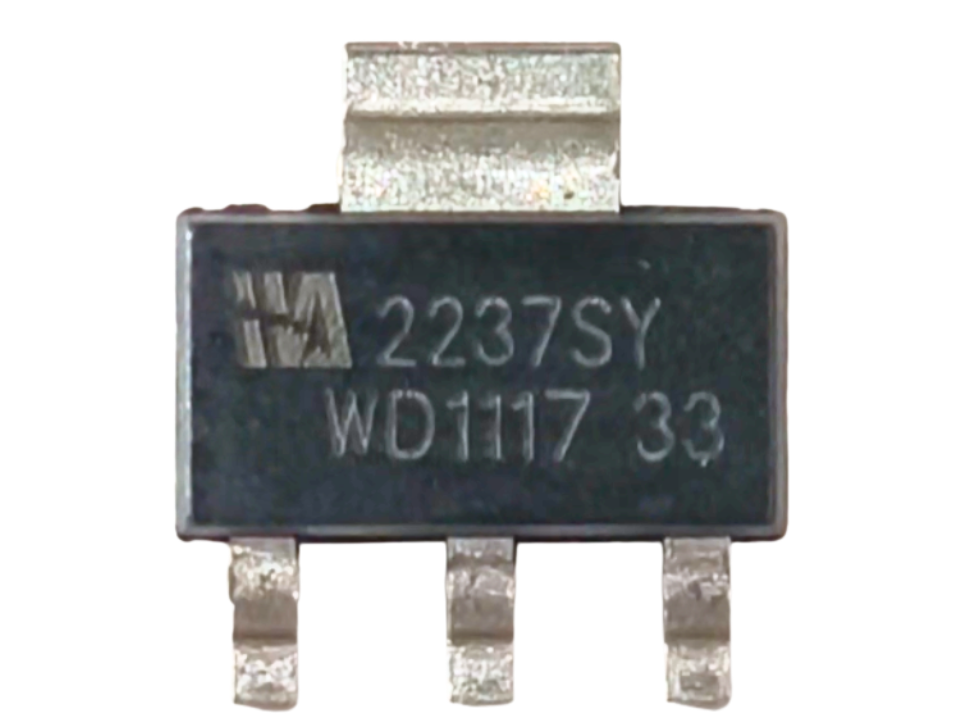

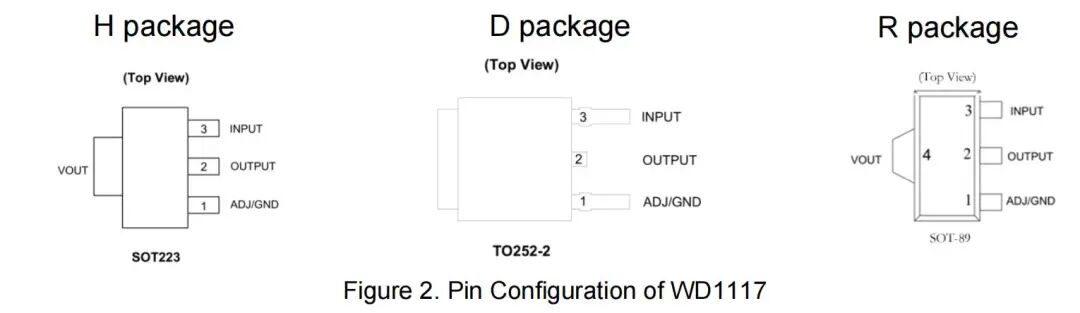

引脚信息
