海为PLC通过以太网通讯处理器与威纶触摸屏电解铝生产监控配置实例

一、改造背景

某电解铝厂电解车间采用海为 H60S2PPLC 作为电解槽、整流柜、循环冷却、烟气净化系统的控制核心，原系统仅通过 RS485 串口连接简易文本屏，仅能实现启停与基础电流显示。随着电解铝生产智能化、能耗管控与安全环保要求提升，原有系统无法满足槽电压、电解电流、槽温、液位、烟气浓度、联锁保护等参数实时监控与数据上传，且海为 PLC 无标准以太网接口，无法接入厂区生产调度与能源管理系统。整体更换控制器成本高、停产风险大，最终采用远创智控YC8000-HW以太网通讯模块，实现老旧 PLC 低成本以太网升级，对接威纶触摸屏与生产数字化平台。

二、方案设计

1. 硬件拓扑

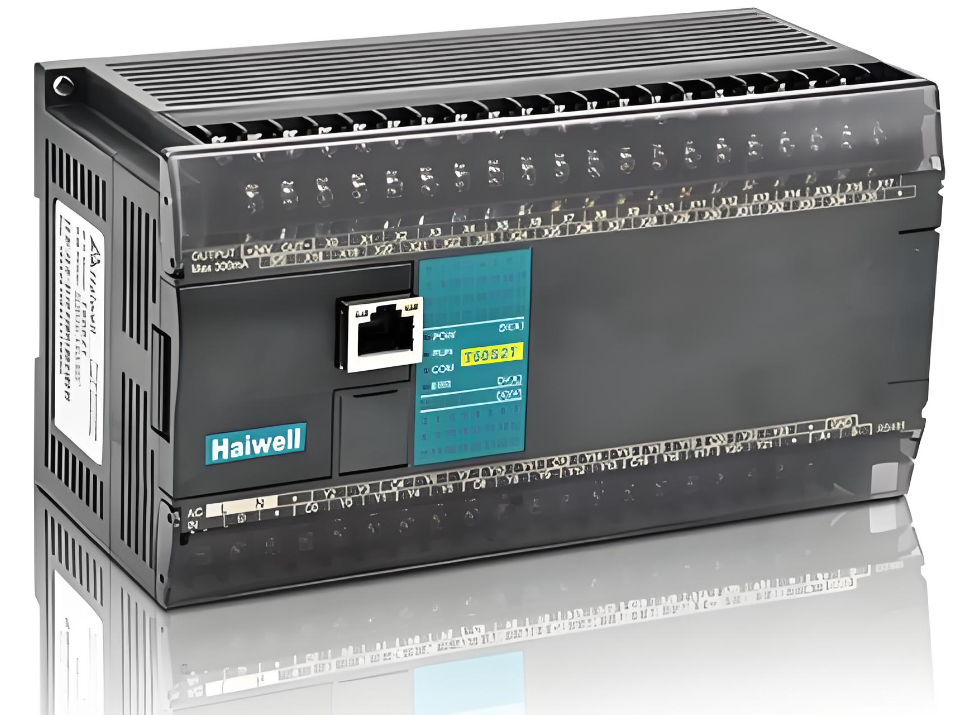

·主控 PLC：海为 H60S2P，RS485 接口

·触摸屏：威纶触摸屏，用于电解铝工艺监控、参数设定、报警提示、权限管理

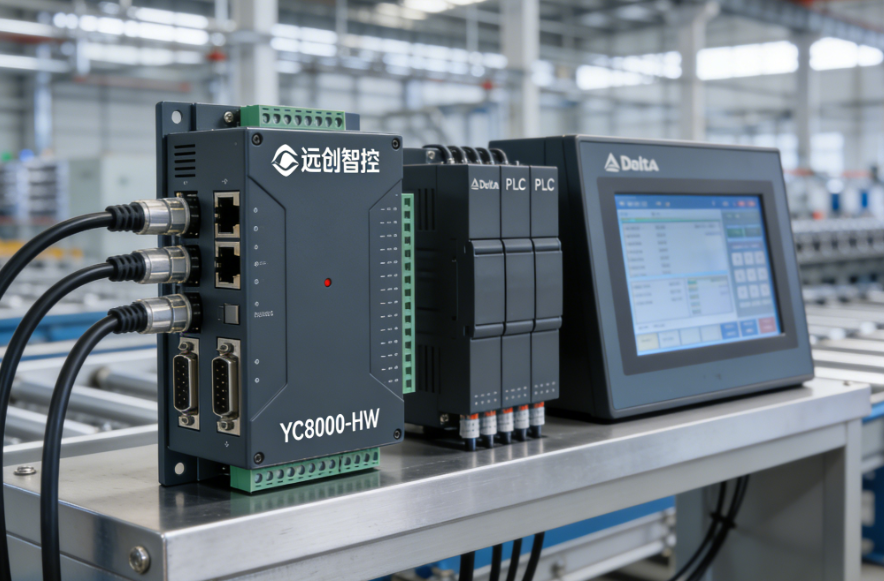

·以太网模块：远创智控YC8000-HW工业以太网通讯处理器

·网络设备：工业级抗干扰交换机，电解铝生产网段 192.168.90.0/24

·上位机：厂区能源管理与调度计算机，用于数据归档、能耗分析、安全预警、报表生成

2. 接口连接

·YC8000HW 的 RS485 端子接入原有电解铝控制总线，站号设为 5，波特率 19200bps

·模块 RJ45 口接入工业交换机，IP：192.168.90.45，掩码 255.255.255.0

·威纶触摸屏配置同网段 IP，通过以太网驱动读取模块映射数据

·能源管理平台通过 ModbusTCP 采集电解电流、槽电压、槽温、液位、烟气浓度等关键参数

三、YC8000HW 通讯处理器参数配置

1.设置 RS485 站号 5，数据刷新周期 10ms，扫描 RW、RM、X、Y 数据区

2.配置 EtherNet/IP 实例，映射电解电流、槽电压、冷却泵状态到 CIP 地址段

3.配置 ModbusTCP 映射，将 RW 区模拟量映射到 40001 开始保持寄存器，开关量映射到 00001 开始线圈

4.下载配置，RUN 灯常亮、COMM 灯闪烁表示通讯正常

四、威纶触摸屏画面组态

1.打开威纶 EasyBuilder Pro，新建电解铝生产监控项目

2.添加以太网驱动，指向 YC8000HW 模块 IP：192.168.90.45

3.建立标签：电解电流、槽电压、槽温、冷却液位、烟气浓度、泵阀状态、故障代码

4.组态电解工艺流程画面、实时趋势曲线、报警弹窗、权限管理、能耗统计界面

5.下载工程至触摸屏，数据刷新 < 150ms，满足电解铝连续生产稳定监控要求

五、能源管理平台对接验证

1.能源平台通过 ModbusTCP（端口 502）定时读取生产数据、设备状态、能耗参数

2.下发电流设定、温度阈值、联锁保护参数到 PLC，实现远程调控

3.通讯响应平均 < 10ms，连续 72 小时稳定无丢包，满足电解铝生产监控要求

4.异常自动记录，支持能耗分析、生产报表导出与安全事件追溯

六、PLC 程序修改

YC8000-HW 模块对原 PLC 完全透明，仅增加少量状态上传与数据标记指令，无需改动原有电解控制逻辑与安全联锁，停机改造时间≤1 小时，对生产影响极低。

七、经验总结

1.YC8000HW 双协议栈，同时支持 EtherNet/IP 与 ModbusTCP，适配威纶屏与能源管理平台

2.直连 RS485 总线，不占槽位、不改线，适合强电、强干扰电解铝现场

3.工业级抗干扰、防尘设计，支持 Web 远程诊断，满足高负荷连续生产要求

4.低成本快速升级，解决海为 PLC 无以太网、无法数字化管控的痛点
