在半导体刻蚀、PECVD、离子注入等工艺中,射频电源的功率稳定性直接决定工艺良率。传统方案采用单通道ADC轮询采样前向/反射功率,通道切换引入的微秒级时序差,导致功率反射系数计算失真,闭环控制始终"慢半拍"——这正是工艺良率波动的隐形杀手。
Zynalog ZGAD系列双通道14位高速ADC,以真双核同步采样架构彻底消除时序偏差,两通道采样时刻偏差<100ps,为射频电源控制电路提供零时差功率回采,助力实现毫秒级精准闭环控制。

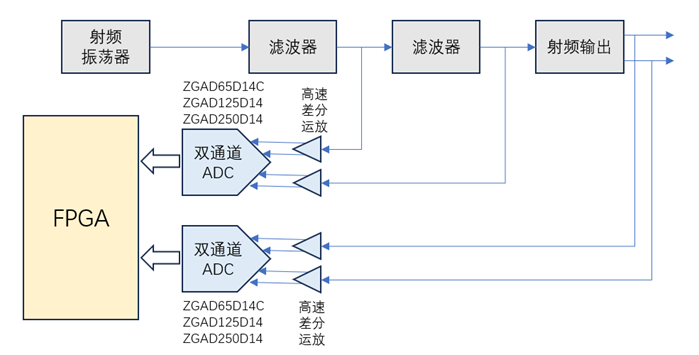

图1. 射频电源信号回采电路框图
如图1所示,该系列部署于放大器输出端,双通道同步捕获前向与反射信号,为FPGA提供实时决策依据。65/125/250MSPS三档采样率覆盖全频段,ENOB>11位与90dBc SFDR确保功率检测精度。

表1.射频电源ADC选型核心指标vs. Zynalog ADC指标
表1对比显示,双通道真同步架构完美契合前向/反射功率同步采样刚需,ZGAD125D14/ZGAD250D14更以LVDS差分输出增强高速传输可靠性。
ZGAD65D14/ZGAD125D14/ZGAD250D14由徴格半导体全正向设计并以量产,搜索徴格半导体官网 ,直达产品页,48小时样片发货支持射频电源设计加速量产。
