工业数字孪生：图扑可视化技术架构与行业应用解析

在工业互联网向深度智能化演进的进程中，数字孪生技术成为连接物理工业系统与虚拟信息空间的核心桥梁，而可视化则是实现数字孪生价值落地的关键载体。图扑自主研发的 HT 引擎，基于 WebGL 与 Canvas 技术构建轻量级前端可视化插件，通过 WebSocket/HTTP 协议完成跨系统数据对接，依托 JavaScript 脚本调用插件 API 实现数据动态渲染，形成一套覆盖工业全场景的 2D/3D 可视化解决方案，为智慧工业的设备管控、能效优化、安全运维提供了技术支撑。

核心技术体系与实现逻辑

图扑 HT 引擎的核心优势，在于其兼具灵活性与强大性能的多维度建模及渲染能力，能够精准适配工业领域多样化场景的可视化诉求。针对工业设备普遍存在的结构复杂、形态各异等特点，该技术深度融合模块化建模思想，创新推出“外部高精度模型导入 + 内置基础图形创建”的双路径建模方案，实现高效建模与精准复刻的双重目标： 一方面，全面兼容主流专业建模软件导出的 obj、fbx、gltf/glb 等格式模型，可直接导入并快速完成复杂工业设备（如核反应堆、盾构机等）的 1:1 高精度数字孪生构建，完美还原设备的细微结构与装配逻辑；另一方面，内置立方体、圆柱、圆锥等基础图形组件，以及墙面、管道、不规则多边形等场景化构件，同时整合丰富的 2D 图表组件（如趋势图、仪表盘、柱状图）与灵活的自定义绘制能力，能够快速搭建兼具数据展示与逻辑关联的 2D 组态面板，以及还原设备运作全流程的 3D 仿真模型，高效实现设备部件结构、装配关系与动态运行状态的可视化呈现。

工业监控的核心需求是数据的实时性与准确性，HT 引擎通过双重数据对接机制保障数据传输效率。对于高实时性要求的设备运行参数（如温度、压力、震动频率等），采用 WebSocket 协议实现数据的全双工实时传输，确保物理设备状态与虚拟模型的同步响应；对于周期性统计数据（如能耗统计、运维记录等），通过 HTTP 协议进行定时拉取，平衡数据时效性与系统资源消耗。

数据获取后，通过 JavaScript 脚本完成数据清洗、格式转换与逻辑校验，再调用 HT 引擎 API 实现可视化面板的动态更新。该过程支持数值指标刷新、状态标识切换、趋势曲线绘制等多种呈现形式，能够将设备运行数据转化为直观的可视化信息，实现 “数据采集 - 处理 - 渲染 - 交互” 的全流程闭环。

工业场景中存在 ERP、MES、SCADA 等多个独立系统，各系统数据格式、传输协议差异显著，易形成 “数据孤岛”。HT 引擎作为数据融合与可视化的核心载体，通过与中间数据服务层协同，间接实现多源异构数据的统一归集与整合处理：先由中间层通过适配不同系统的协议（如 OPC UA、Modbus 等）完成原始数据采集，再通过 HTTP/WebSocket 等方式将标准化处理后的数据传输至 HT 引擎；HT 引擎则通过自定义数据解析规则，兼容传输过来的各类数据源格式，将设备工况数据、维修记录、故障知识库、环境监测数据等信息整合为统一数据模型。

同时，HT 引擎利用内置的视图组件与图表库，将融合后的数据以柱状图、折线图、热力图等多维度形式可视化呈现，并通过 JavaScript 脚本调用 API 将数据绑定至对应 2D/3D 节点，实现 “数据 - 模型” 的精准映射，支持数据对比分析与关联查询，为工业决策提供直观、统一的数据支撑。

为保障工业系统的安全运行，HT 引擎具备告警场景的可视化呈现与交互支撑能力，其告警功能的实现需依托 JavaScript 脚本完成核心逻辑构建：通过 JS 脚本预设设备运行参数的安全阈值与异常判定规则，当经 HTTP/WebSocket 获取的实时数据满足异常条件（如锅炉气压超标、设备震动频率异常）时，脚本将触发自定义告警逻辑，并调用 HT 引擎 API 实现可视化告警效果——包括数据字段红色高亮、设备模型状态图标变色、弹窗提示等，同时可结合接口设计实现告警信息的分级推送，确保相关人员及时响应。

在协同交互层面，HT 引擎支持通过 JS 脚本关联跨部门、跨层级的数据共享接口，实现运维调度指令的数字化触发与流程流转，同时借助数据存储与追溯机制，完整记录告警处置、设备维护等全流程运维数据，保障历史操作可查可溯。此外，HT 引擎兼容 WebVR 技术集成，通过适配 VR 设备，可实现工业场景的沉浸式漫游与设备交互操作，进一步提升大型复杂工业场景的管控效率与运维便捷性。

典型行业场景技术落地解析

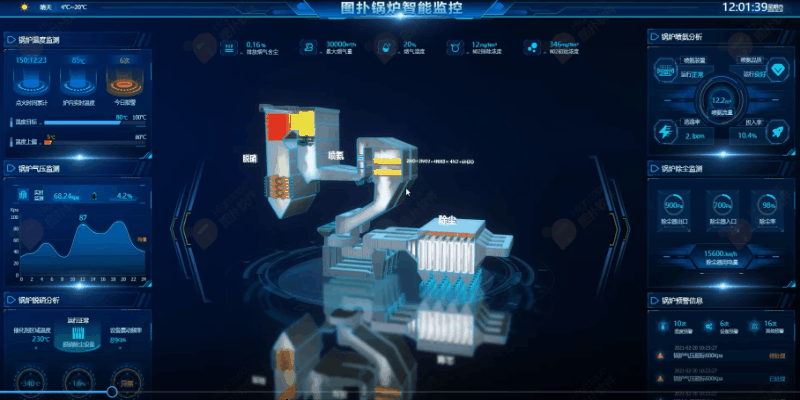

1. 智慧锅炉监控系统

设备状态可视化复刻：基于 HT 引擎的 3D 可视化建模能力，通过 “外部高精度模型导入（支持 obj、fbx、gltf/glb 格式）+ 内置基础图形组件搭建” 的双路径方案，对锅炉本体、脱硝除尘设备、喷氨装置等核心部件进行精准数字化复刻，完整还原设备的组装结构、部件关联关系及动态运行流程，结合数据与模型的绑定映射，实现设备实时运行状态的直观可视化呈现。

多参数实时监测：通过 HTTP/WebSocket 协议对接智能传感器，采集锅炉压力、水位、温度、烟气成分（SO₂、NOx）、燃料消耗等关键参数，经 JavaScript 脚本处理后，调用 API 动态更新 2D 组态面板的数值指标与 3D 模型的状态标识。

能效分析与环保管控：基于多源数据融合技术，整合运行参数与能耗数据，通过 HT 引擎的曲线渲染功能绘制锅炉热效率曲线，实时计算烟气排放浓度，为能效优化与碳减排提供数据支撑。

智能告警与隐患处置：通过预设告警阈值与判定规则，当出现气压超标、温度异常等情况时，系统自动触发可视化告警，并记录隐患处置流程，实现安全运维的闭环管理。

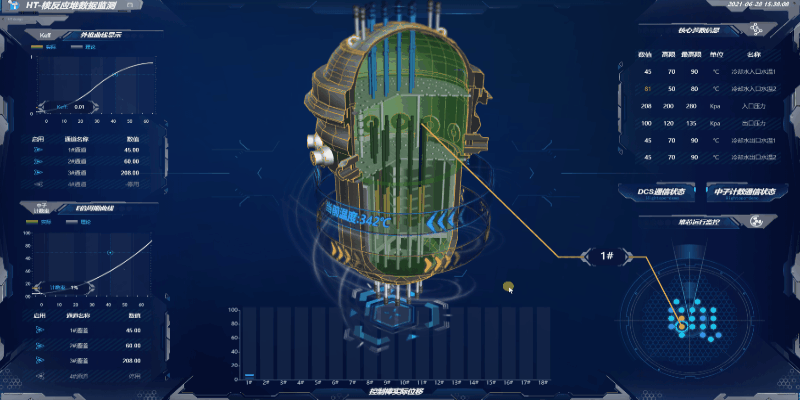

2. 核反应堆数据监测系统

全流程数字化孪生：利用 HT 引擎的 3D 渲染能力，数字孪生核反应堆的设计建造与运行流程，还原控制棒位移、反应器温度等关键部件的运行状态，支持设备细节的 360° 查看。

多维度数据可视化呈现：通过 2D 组态面板集成外推曲线、E 倍周期曲线等专业数据图表，采用 JavaScript 脚本实现 DCS 通信状态、中子计数等数据的实时更新，针对异常数据采用红色字段高亮告警。

跨层级协同运维：基于数据共享与接口交互技术，支持跨部门协同调度指挥，记录运维操作日志，实现历史数据可追溯，提升事故紧急处置效率与精细化管理水平

3. 工业设备全生命周期管理（盾构机、采煤机等）

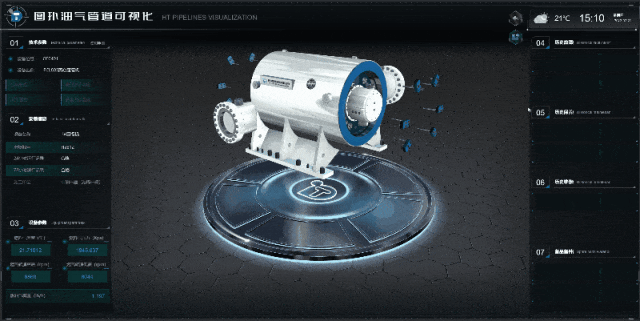

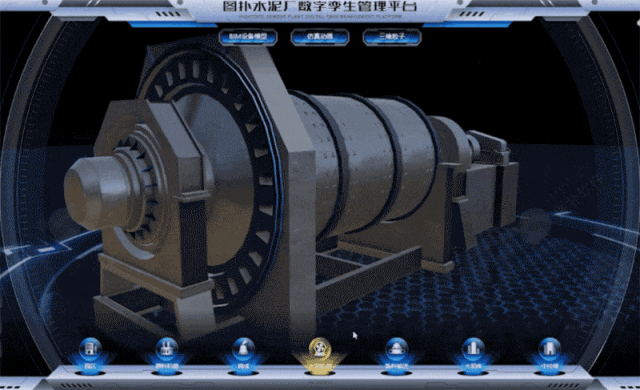

设备结构与运作可视化：采用 HT 引擎模块化建模技术，对盾构机、采煤机、发动机等复杂设备进行部件拆分与组装建模，通过动画驱动技术还原设备运作全过程，直观展示核心部件的工作状态。

多指标数据动态对比：通过 HTTP/WebSocket 协议对接设备运行数据，利用 HT 引擎的图表组件，实现设备产量、运行效率、能耗等指标的动态加载与可视化对比，支持数据趋势的实时研判。

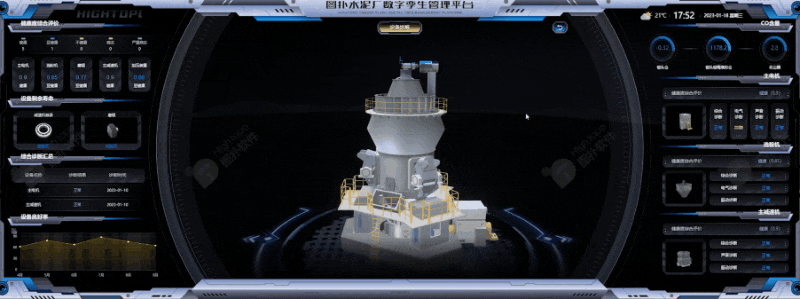

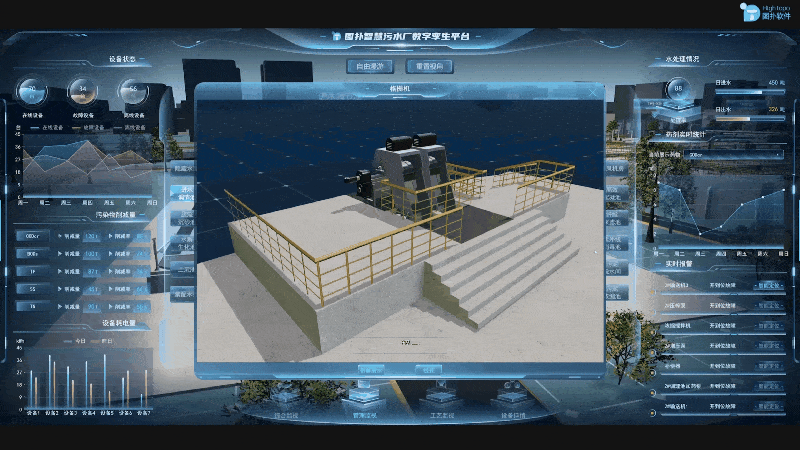

工厂级全局管控：融合 ERP、MES、SCADA 等系统数据，通过 HT 引擎构建工厂层级的数字孪生模型，实现生产线设备状态的全局监控与统一管控，支持设备故障的远程诊断与调试。

4. 煤矿智能化综合管控平台

矿山场景三维复刻：基于 HT 引擎的 3D 渲染与地理信息集成技术，数字孪生矿山地形、通风系统、开采设备等场景要素，实现矿山开采流程的可视化监控。

设备运行参数实时监测：通过传感器采集风机、电机等设备的运行频率、电压、温度等参数，经 WebSocket 实时传输至平台，调用 HT API 动态更新 2D 组态面板数据与设备状态图标。

通风系统动态管控：利用曲线渲染技术展示风速、风量变化趋势，结合 JavaScript 脚本实现通风系统运行状态的实时判定，支持风机启停、反风运行等远程控制指令的可视化触发。

技术优势与行业价值

图扑 HT 引擎构建的工业数字孪生可视化解决方案，相较于传统组态软件（InTouch/IFix/WinCC），在技术架构上具备明显优势：B/S 架构适配跨终端、跨平台应用需求，轻量化建模与渲染技术降低系统部署与运维成本，灵活的数据对接方式与 API 调用机制提升了跨系统集成能力。在行业应用层面，该技术通过实现设备运行状态的可视化、运维流程的数字化、决策分析的数据化，帮助工业企业降低运维成本、提升生产效率、保障运行安全，同时为碳中和、碳减排等环保目标的实现提供了技术支撑，推动制造业向智慧化、绿色化转型。

未来，随着 5G、AI、VR/AR 等技术与工业互联网的深度融合，HT 引擎将进一步优化多模态数据融合、智能决策算法集成、沉浸式交互体验等核心能力，为工业数字孪生技术的规模化应用注入更强动力。
