告别“完美同轴”执念，MT6709离轴角度检测解码芯片：校准补偿、精准检测

前言

传统传感器解决方案执着于“物理完美对齐”的执念，要求磁铁与传感器芯片同轴贴合，试图成为物理世界的完美镜子，任何镜像偏差都被视为缺陷，这不仅抬高了机械设计与装配的门槛，更让许多复杂工况下的精准检测成为难题。而MT6709，则像是一个“理解者”——它接受现实世界的不完美，通过对外部模拟信号进行角度解码计算并补偿偏差，实现精准的离轴(Off-Axis）0~360°绝对角度检测，适应现实场景的偏差与复杂性。


一技术解码：重构信号链

MT6709作为一款针对外部线性霍尔输入的正、余弦模拟信号进行角度计算的解码芯片，一个强大的“信号翻译与校正中枢”，其工作流程清晰而高效：

1、信号采集：当转动轴带动一个简单的单对极磁环（一个N极、一个S极）旋转时，周围四颗互成90°对称布置的线性霍尔芯片会感应并输出原始的差分正、余弦模拟信号，这些信号会被MT6709接收。

2、信号预处理：接收的模拟信号会经MT6709的内置仪表放大器放大、滤波，至ADC中。

3、模数转化与计算：信号经高性能ADC数字量化后，送入DSP单元，通过校准参数补偿失调、幅度及相位误差，解码出17位绝对角度数据。

4、多形式输出：角度数据可通过3线SPI直接读取，或编码为增量ABZ、电机换相UVW、简化PWM信号，适配不同主控系统。

此外，MT6709芯片还采用高集成化设计，功能系统中除低压差稳压模块（LDO）、时钟振荡器（OSC）外，还包含：

EEPROM：3.0~5.5V用户可编程的电可擦除可编程存储器模块，数据保存时间达10年（150℃下），擦写次数≥100次；

模拟前端：仪表放大器+抗混叠滤波器，确保模拟信号完整性；

诊断模块：实时监测信号幅度、电源电压、EEPROM数据，通过STATUS/FAULT引脚输出状态；

配置寄存器：支持通过SPI编程校准模式、输出分辨率、零位位置等参数。

原理图

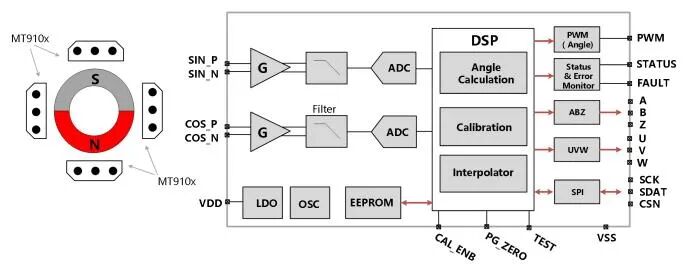

功能框图

二自动校准：精度补偿升级

MT6709的核心优势在于提供了用户端简洁自校准模式——无需和MT6709芯片进行数据交互、无需参考源，只需运动若干周期，就可以补偿外部输入的正、余弦信号的失调、幅度和相位等误差，校准后INL可达±0.2°。该模式要求磁环连续转动，但可以是非匀速的，具体步骤为：

1、安装固定好芯片和磁环的相对位置；

2、确保输入信号能够在40周期/分钟~3000周期/分钟这个速度区间，保持16个周期；

3、通过将CAL-ENB引脚拉低（或将寄存器“SOFT-AUTOCAL”写1），使得芯片进入自校准状态；然后通过STATUS引脚输出的PWM波形，或者“CAL-STATE”寄存器的值，来判断芯片的自校准状态。自校准成功，芯片会自动保存校准参数，结束后需等待500ms，再将CAL-ENB引脚拉高或者将“SOFT-AUTOCAL”寄存器写0，以退出自校准模式；

4、若校准失败需再次校准，需给MT6709重新上电。

同时MT6709还提供用户端匀速自校准模式，可进一步补偿INL至±0.1°。该模式需将磁环和芯片固定好后，通过配置寄存器“AUTO_CAL_MODE”的值（0×4）使得芯片处于匀速自校准模式（芯片出厂默认配置为简洁自校准模式），确保按角度输出增加的方向匀速运行；磁环匀速运动起来后，可通过配置“AUTO_CAL_FREQ”寄存器，来选择合适的转速区间，之后步骤与简洁自校准模式一致。

三性能维度：全方位接口与卓越可靠性

工业领域的一个现实困境是协议碎片化，而MT6709的魅力在于它提供了一个全面而灵活的数据输出生态系统，能无缝对接各种主控系统：

核心数据：提供17位高分辨率的绝对角度数据，可通过3线SPI接口直接读取，支持锁存角度功能，数据刷新标志位可配置，满足对绝对位置信息有苛刻要求的应用。

增量编码：可生成最高2500脉冲/周期或10000步/周期的ABZ增量信号，且任意整数分辨率用户可编程，完美兼容市场上绝大多数伺服驱动器与控制器。

电机驱动：提供可编程的UVW换相信号输出，分辨率支持1至63对极/周期，可直接用于无刷直流（BLDC）电机的换相控制。

简化通信：还提供单线PWM输出，能以12位分辨率传输角度信息，为资源有限的微控制器系统提供了简洁的选择。

在可靠性方面，MT6709遵循工业与汽车电子级的标准。它工作电压范围覆盖3.0V至5.5V；工作温度横跨-40℃至125℃的严苛环境；静电防护（ESD）能力超过4000V；采用紧凑的QFN7×7封装，在恶劣的电气与物理环境中也能稳定运行。同时MT6709低延迟高稳定：匀速工况下系统延时<2us；瞬态噪声0.01°rms；迟滞窗口0.022°（多档可编程）。还具备实时诊断功能：通过STATUS和FAULT中断引脚实时输出芯片工作状态和诊断信息，提升系统可靠性。

产品参数表

工作电压	3.0~5.5V
功耗	20mA
工作温度	-40℃~125℃
分辨率	17位
PWM输出	12bit/周期
ABZ增量输出	1~2500脉冲/磁对极（可编程）
UVW增量输出	1~63对极/磁对极（可编程）
系统延时（匀速时）	＜2us
ESD防护	VHBM：±6.0kV；VCDM：±1.0kV
封装	QFN7×7

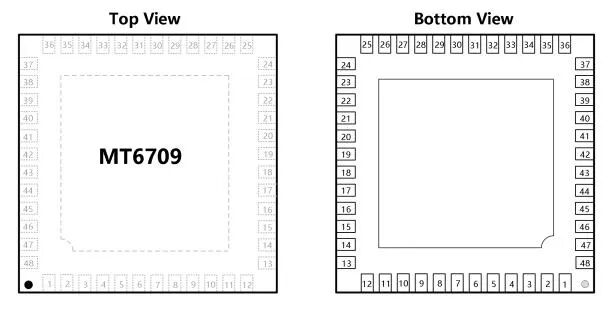

封装外观图

四

应用场景

工业自动化领域：协作机器人关节角度反馈（离轴安装降低机械设计难度）、传送带位置控制、旋转平台定位；建议电源端并联≥0.1μF去耦电容，加TVS管提升EMC性能。

电机控制领域：无刷直流电机、永磁同步电机的转子位置检测，帮助实现精确的磁场定向控制。

汽车电子领域：电子助力转向系统、油门踏板位置检测、悬架高度测量等汽车应用，宽温与高ESD防护，适配车载恶劣环境。

消费电子领域：旋钮控制、游戏设备、健身器材等需要角度测量的消费类产品，紧凑封装、低功耗电流适配消费电子领域。

离轴应用：在无法对轴安装的特殊机械结构中，MT6709配合适当的磁路设计，能够实现精确的离轴角度检测。

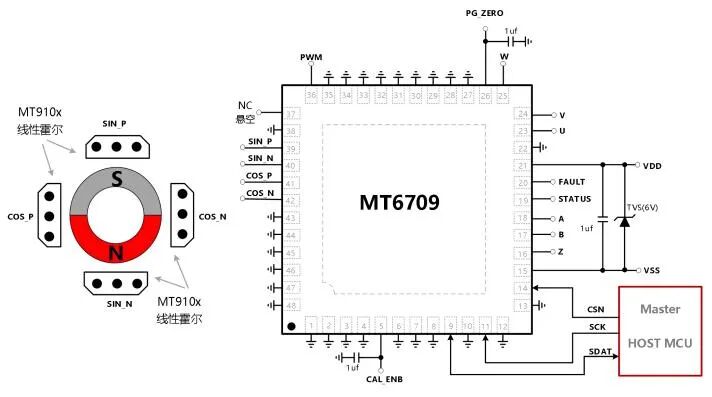

典型应用参考电路

五

结语：国产优选

MT6709等离轴方案的出现，不仅是传感芯片技术的升级，更诠释了新的发展理念——不再是追求“绝对理想的物理适配”，而是通过智能算法与集成化设计，适配现实场景的多样性与复杂性。从工业机器人的关节运动到汽车的转向系统，从消费电子的旋钮到特种机械的定位，MT6709凭借“宽电压、高防护、多输出、易校准”的综合优势，成为国产角度检测芯片的优选方案之一。
