在当今高速发展的电子通信领域,高速数模转换器(DAC)的性能对于系统的整体表现起着至关重要的作用。今天,我们就来深入探讨一下德州仪器(TI)推出的一款高性能14位分辨率DAC——DAC5674。
文件下载:dac5674.pdf
一、产品概述


DAC5674是一款专为高速数字数据传输而设计的数模转换器,广泛应用于有线和无线通信系统、高频直接数字合成(DDS)以及测试测量等领域。它集成了4×插值滤波器、板载时钟乘法器和片上电压基准,具备诸多卓越特性,能够满足各种复杂应用的需求。
二、关键特性剖析
(一)输出特性
- 可扩展的差分电流输出:DAC5674提供2 mA至20 mA的差分可扩展电流输出,支持单端和差分应用,输出电流可直接馈入负载,无需额外的外部输出缓冲器。这种设计不仅简化了电路设计,还提高了系统的灵活性。
- 高精度输出:在直流精度方面,其积分非线性(INL)为 -3.5 至 3.5 LSB,差分非线性(DNL)为 -2 至 2 LSB,能够保证输出信号的高精度和稳定性。
(二)速度与动态性能
- 高速数据处理能力:具有200-MSPS的最大输入数据速率和400-MSPS的最大更新速率,能够满足高速数据处理的需求。
- 优异的动态范围:在整个第一奈奎斯特区,单音输入信号($F_{out }=21 MHz$)下的无杂散动态范围(SFDR)可达76 dBc,相邻信道功率比(ACPR)在不同中频条件下也表现出色,如在15.36 MHz中频的W - CDMA信号下为74 dBc,30.72 MHz中频时为69 dBc。
(三)电源与功耗
- 双电源供电:采用1.8 - V数字和3.3 - V模拟电源供电,数字I/O与1.8 - V和3.3 - V CMOS兼容,适应不同的电源环境。
- 低功耗设计:在最大工作条件下,功耗为500 mW,并且具有睡眠模式,可将待机功耗降低至约10 mW,有效优化了系统的功耗。
(四)其他特性
- 片上基准与增益控制:片上集成了1.2 - V温度补偿带隙基准和控制放大器,用户可将满量程输出电流从20 mA调整至2 mA,实现20 - dB的增益范围控制。
- 多种工作模式:提供可选的2或4插值滤波器,插值滤波器可配置为低通或高通模式,方便用户选择高阶镜像;还具备PLL时钟乘法器和PLL旁路模式,满足不同的时钟需求。
三、应用领域
(一)通信系统
在蜂窝基站收发信机站的发射通道中,DAC5674的高性能能够满足CDMA(如W - CDMA、CDMA2000、IS - 95)和TDMA(如GSM、IS - 136、EDGE/UWC - 136)等多种通信标准的要求,实现高速、稳定的数据传输。
(二)测试测量
在任意波形生成和直接数字合成(DDS)等测试测量应用中,其高精度和高速性能能够准确地重建各种复杂的波形,为测试提供可靠的信号源。
(三)其他领域
还可应用于电缆调制解调器终端系统等领域,为这些系统的信号处理提供有力支持。
四、内部结构与工作原理
(一)整体架构

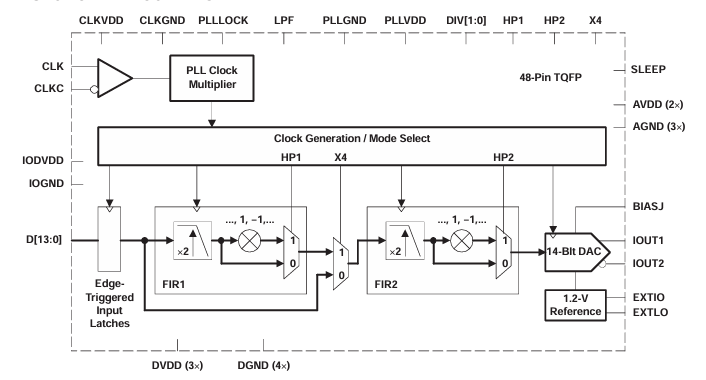

DAC5674由分段式PMOS电流源阵列组成,通过差分电流开关将每个电流源的电流引导至互补输出节点IOUT1或IOUT2,实现差分输出,有效抵消了共模噪声源、直流偏移和偶次失真分量,提高了信号输出功率。
(二)插值滤波器
4×插值滤波器由两个2×插值滤波器级联而成,每个滤波器可配置为低通或高通响应。这种设计使得用户能够选择输入数据速率时钟倍数处的高阶镜像,同时保持较低的数据输入速率。例如,在低通/高通4插值滤波器操作中,用户可以通过配置滤波器选择时钟倍数处的镜像,实现信号的直接上变频,减少系统复杂度和成本。
(三)时钟生成
内部PLL或外部时钟可用于为逻辑、FIR插值滤波器和DAC生成内部时钟(1×、2×和4×)。在外部时钟模式下,用户提供差分外部时钟;在内部时钟模式下,内部PLL通过比较参考时钟和反馈时钟来维持同步。PLL的配置和控制通过DIV[1:0]和X4等引脚实现,为系统提供了灵活的时钟解决方案。
五、设计注意事项
(一)电源与接地
由于DAC5674采用模拟和数字分离供电,在设计时需要注意电源的稳定性和去耦。建议在电源引脚附近添加适当的去耦电容,以减少电源噪声对芯片性能的影响。同时,要确保模拟地和数字地的良好隔离,避免相互干扰。
(二)时钟输入
该芯片采用差分时钟输入,在设计时钟电路时,要注意时钟信号的质量和稳定性。选择合适的时钟源和时钟驱动电路,确保时钟信号的幅度、相位和抖动满足芯片的要求。此外,还需要注意时钟信号的布线,避免受到其他信号的干扰。
(三)插值滤波器配置
根据具体的应用需求,合理配置插值滤波器的低通或高通模式。在选择滤波器模式时,要考虑信号的频率范围、镜像抑制要求等因素,以获得最佳的性能。例如,在需要选择高阶镜像的应用中,可以采用低通/高通或高通/高通的滤波器配置。
(四)PLL环路滤波器设计
PLL环路滤波器的设计对于时钟的稳定性和相位噪声至关重要。用户需要根据VCO增益、环路相位裕度和带宽等参数,计算出合适的滤波器组件值(C1、C2和R1)。TI提供了Excel电子表格,方便用户自动计算这些值。在实际设计中,建议进行实验验证,以确定最佳的环路滤波器配置。
六、总结
DAC5674作为一款高性能的高速数模转换器,凭借其卓越的特性和灵活的配置能力,在通信、测试测量等多个领域展现出了强大的优势。在实际设计中,电子工程师需要充分了解其内部结构和工作原理,根据具体的应用需求,合理选择参数和配置模式,同时注意电源、时钟、滤波器等方面的设计细节,以充分发挥DAC5674的性能,为系统的设计带来更高的可靠性和稳定性。大家在使用过程中遇到过哪些问题或者有什么独特的应用经验呢?欢迎在评论区分享交流。
-
