onsemi NXH240B120H3Q1：Si/SiC混合模块的卓越性能解析

在电子工程领域，功率模块的性能直接影响着众多应用的效率和可靠性。今天，我们来深入探讨onsemi的NXH240B120H3Q1 Si/SiC混合模块，它在太阳能逆变器和ESS等应用中展现出了独特的优势。

文件下载：onsemi NXH240B120H3Q1x1G硅，碳化硅混合模块.pdf

模块概述

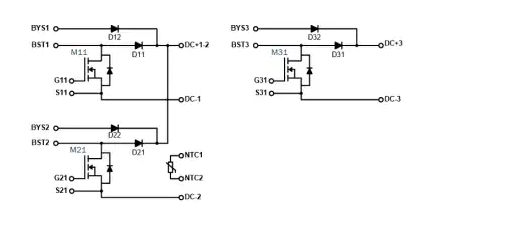

NXH240B120H3Q1是一款包含三通道BOOST级的功率模块，有PIM32（PRESS - FIT）CASE 180AX（压配引脚）和PIM32（SOLDER - PINS）CASE 180BQ（焊接引脚）两种封装形式。其集成的场截止沟槽IGBT和SiC二极管，有效降低了传导损耗和开关损耗，为工程师实现高效率和卓越可靠性的设计提供了有力支持。

场截止沟槽IGBT和SiC二极管在功率模块中发挥着关键作用。场截止沟槽IGBT可以通过改进结构来减少漏电电流并提高有源区耐压能力，具备高效、高性能、高压和高速能力等优点，在交流/直流转换器、变频器、电机控制系统等领域应用广泛。而SiC二极管具有低反向恢复和快速开关的特性，能有效降低开关损耗。二者结合，使得NXH240B120H3Q1模块在降低传导损耗和开关损耗方面表现出色，为实现高效率和高可靠性的设计奠定了基础。大家在实际设计中，是否也体会到了这种组合带来的优势呢？.

产品特性亮点

高性能器件组合

• IGBT：采用1200V超场截止IGBT，具备出色的耐压能力，连续集电极电流在Tc = 80°C（TJ = 150°C）时可达92A，脉冲集电极电流（T = 150°C）为276A，最大功耗（TJ = 150°C）为266W，能满足高功率应用需求。
• SiC二极管：低反向恢复和快速开关的SiC二极管，降低了开关过程中的能量损耗，提高了系统效率。

灵活的引脚选择

提供压配引脚（Press - fit Pins）和焊接引脚（Solder Pins）两种选择，方便工程师根据不同的应用场景和电路板设计进行灵活配置。

温度监测功能

内置热敏电阻，可实时监测模块温度，有助于工程师进行热管理，确保模块在安全的温度范围内工作，提高系统的可靠性。

关键参数解读

最大额定值

该模块对不同器件的最大额定值有明确规定，如IGBT的集电极 - 发射极电压（VCES）为1200V，门极 - 发射极电压（VGE）为 + 20V等。这些参数是设计时的重要参考，超过最大额定值可能会损坏器件，影响系统的可靠性。工程师在设计过程中，一定要严格遵循这些参数限制，避免因参数选择不当而导致的问题。大家在实际应用中，有没有遇到过因为参数超出额定值而引发的故障呢？

推荐工作范围

模块的推荐工作结温范围为 - 40°C至150°C，在这个范围内，模块能保证良好的性能和可靠性。超出这个范围，可能会影响模块的正常工作，甚至缩短其使用寿命。

电气特性

文档详细列出了IGBT、保护二极管、碳化硅升压二极管和旁路二极管等在不同测试条件下的电气特性参数，如集电极 - 发射极截止电流、集电极 - 发射极饱和电压、二极管正向电压等。这些参数反映了模块在实际工作中的性能表现，工程师可以根据具体应用需求进行合理选择和设计。

典型特性曲线分析

文档中提供了大量的典型特性曲线，包括IGBT和碳化硅肖特基二极管的输出特性、传输特性、开关损耗与电流和电阻的关系、反向恢复时间与电流和电阻的关系等。这些曲线直观地展示了模块在不同工作条件下的性能变化趋势，工程师可以通过分析这些曲线，优化电路设计，提高系统的性能和效率。例如，通过观察开关损耗与电流和电阻的关系曲线，可以选择合适的栅极电阻，降低开关损耗。大家在设计过程中，是否经常参考这些典型特性曲线呢？

机械结构与封装

模块有PIM32（PRESS - FIT）CASE 180AX和PIM32（SOLDER - PINS）CASE 180BQ两种封装形式，并详细给出了封装尺寸和引脚位置信息。这些信息对于电路板布局和机械安装非常重要，工程师需要根据封装尺寸和引脚位置进行合理的设计，确保模块能够正确安装和连接。

应用领域与前景

NXH240B120H3Q1模块适用于太阳能逆变器和ESS等领域。在太阳能逆变器中，其低损耗特性可以提高能量转换效率，减少能量损失；在ESS中，能够确保系统的稳定运行，提高储能效率。随着可再生能源和储能技术的不断发展，该模块有望在更多的应用场景中得到广泛应用。大家认为该模块在未来的应用中，还可能会拓展到哪些领域呢？

总之，onsemi的NXH240B120H3Q1 Si/SiC混合模块凭借其卓越的性能、丰富的特性和灵活的设计选项，为电子工程师在功率模块设计中提供了一个优秀的选择。在实际应用中，工程师需要充分了解模块的各项参数和特性，结合具体应用需求进行合理设计，以实现系统的高效、可靠运行。
