探索onsemi FAD7171MX：高性能汽车高侧栅极驱动器IC

在电子工程师的日常设计中，选择合适的栅极驱动器IC至关重要，它直接影响着电路的性能和稳定性。今天，我们就来深入了解一下onsemi推出的FAD7171MX，一款专门为汽车应用打造的高性能高侧栅极驱动器IC。

文件下载：onsemi FAD7171MX高压侧汽车栅极驱动器集成电路.pdf

产品概述

FAD7171MX是一款单片式高侧栅极驱动IC，能够驱动工作电压高达+600V的高速MOSFET和IGBT。它采用了全NMOS晶体管的缓冲输出级设计，具备高脉冲电流驱动能力和最小的交叉导通特性。onsemi的高压工艺和共模噪声消除技术，确保了该驱动器在高dv/dt噪声环境下的稳定运行。其先进的电平转换电路，使得高侧栅极驱动器在VBS = 15V时，VS可低至 -11V。此外，欠压锁定（UVLO）电路可防止VBS低于指定阈值电压时出现故障。这些特性使得FAD7171MX非常适合用于汽车电机驱动逆变器、开关电源和高功率DC - DC转换器等应用中的维持开关驱动器和能量回收开关驱动器。

典型应用

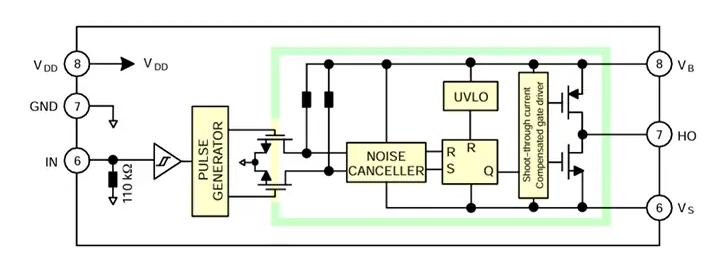

框图

产品特性亮点

高电压浮动通道

支持高达+600V的自举操作浮动通道，为高电压应用提供了可靠的驱动能力。

强大的电流驱动能力

具备4A的源电流和4A的灌电流驱动能力，能够快速、高效地驱动负载。

噪声消除电路

共模dv/dt噪声消除电路，有效抑制了高dv/dt噪声对驱动器的影响，提高了系统的稳定性。

逻辑兼容性

输入逻辑兼容3.3V和5V信号，输出与输入信号同相，方便与各种逻辑电路接口。

欠压锁定保护

VBS欠压锁定功能，确保在电源电压不稳定时，驱动器不会误操作，保护了系统的安全。

封装与认证

采用8 - SOIC封装（CASE 751 - 07），符合JEDEC MS - 012标准。同时，该产品通过了AEC - Q100认证，适用于 -40°C至125°C的环境温度范围，并且具备PPAP能力，满足汽车行业的严格要求。

应用领域

FAD7171MX的应用范围广泛，尤其在以下领域表现出色：

共轨喷射系统

为共轨喷射系统中的开关驱动器提供稳定、高效的驱动，确保燃油喷射的精确控制。

DC - DC转换器

在DC - DC转换器中，能够快速响应负载变化，提高转换效率，减少能量损耗。

电机驱动

适用于汽车电动助力转向、风扇等电机驱动系统，提供可靠的驱动能力，确保电机的平稳运行。

电气特性与性能参数

绝对最大额定值

FAD7171MX在不同参数下有明确的绝对最大额定值，如VS（高侧浮动偏移电压）范围为VB - 25至VB + 0.3V，VB（高侧浮动电源电压）范围为 -0.3至625.0V等。这些参数限制了器件的使用范围，超过这些额定值可能会损坏器件，影响其可靠性。

推荐工作条件

为了确保器件的正常工作和长期可靠性，推荐的工作条件包括VBS（高侧浮动电源电压）为10至20V，VS（高侧浮动电源偏移电压）在VBS = 15V时为 -11至600V等。在实际设计中，应尽量使器件工作在推荐的条件范围内。

电气特性

在不同的工作条件下，FAD7171MX的电气特性表现出色。例如，在VBIAS (VDD, VBS) = 15V， -40°C ≤ TA ≤ 125°C的条件下，其电源部分的静态电流IQDD为85至200μA，工作电流IPDD在CLOAD = 1nF，fIN = 20kHz时为105至170μA。此外，其栅极驱动器输出部分的高电平输出电压VoH和低电平输出电压VoL在无负载时均不超过35mV，输出高、低时的短路脉冲电流分别为2.5至4.0A。

动态电气特性

在动态性能方面，FAD7171MX的开关时间表现优秀。在VBIAS (VDD, VBS) = 15V，VS = GND = 0V，CL = 1000pF， -40°C ≤ TA ≤ 125°C的条件下，其导通传播延迟toN典型值为48ns，关断传播延迟tOFF典型值为46ns，导通上升时间tR典型值为11ns，关断下降时间tF典型值为12ns。这些快速的开关时间使得该驱动器能够满足高速开关应用的需求。

典型性能特性

文档中还给出了FAD7171MX在不同温度和电压条件下的典型性能特性曲线，包括导通传播延迟、关断传播延迟、上升时间、下降时间、工作电流、欠压锁定阈值电压等与温度的关系，以及输出电压、输入电阻等与温度的关系。这些曲线为工程师在不同工作环境下评估和优化电路性能提供了重要参考。

封装与引脚信息

封装尺寸

FAD7171MX采用SOIC - 8 NB封装（CASE 751 - 07），文档详细给出了其封装的尺寸信息，包括毫米和英寸两种单位的最小、最大值。同时，还对尺寸标注和公差等进行了说明，方便工程师进行PCB设计。

引脚配置与描述

该器件的引脚配置清晰，每个引脚都有明确的功能。例如，VDD为电源电压引脚，IN为高侧栅极驱动器输出的逻辑输入引脚，GND为接地引脚，HO为高侧驱动器输出引脚等。了解这些引脚的功能对于正确连接和使用该器件至关重要。

总结与思考

总的来说，onsemi的FAD7171MX是一款性能卓越、功能丰富的汽车高侧栅极驱动器IC。它在高电压、高dv/dt噪声环境下的稳定运行能力，以及强大的电流驱动能力和完善的保护功能，使其成为汽车电机驱动、电源转换等应用的理想选择。

作为电子工程师，在使用FAD7171MX进行设计时，我们需要充分考虑其绝对最大额定值和推荐工作条件，确保器件在安全可靠的范围内工作。同时，结合典型性能特性曲线，对电路进行优化设计，以满足不同应用场景的需求。你在实际设计中是否遇到过类似的栅极驱动器IC？在选择和使用过程中又有哪些经验和问题呢？欢迎在评论区分享交流。
