Modbus RTU 转 EtherCAT：网关实现光伏封装产线传感器与欧姆龙 PLC 通信互联

某光伏企业深耕新能源领域，专注于高效光伏组件的研发与生产，其光伏组件封装产线是保障组件发电效率与使用寿命的核心环节。为实现层压、封装、检测等关键工序的高精度自动化控制，该产线引入EtherCAT主站欧姆龙PLC，搭配高性能层压机伺服系统、EL检测模块，构建了全流程自动化控制体系，可精准调控层压温度、压力等核心工艺参数，确保光伏电池片的封装质量。然而，产线中22台关键辅助检测设备却陷入 “数据孤岛” 困境 用于监测层压温度的热电偶传感器、真空度检测仪、胶膜厚度仪等设备，均为采用 Modbus RTU协议的串口设备，因协议不兼容无法与 EtherCAT主站实现数据交互，导致控制层与检测层数据脱节，制约了产线的智能化管控与工艺优化能力。

在引入工业网关前，企业采用独立的数据采集系统暂存检测数据，该系统与 EtherCAT主站完全独立运行，导致层压工艺的关键参数与主站控制指令无法联动。当层压温度偏差超过 ±5℃、真空度不足时，EtherCAT主站无法及时获取异常信号并调整设备参数，直接导致光伏组件出现气泡、脱层等质量缺陷，产品不良率长期维持在 2%；同时，独立采集系统的数据无法整合至产线 MES系统，管理层难以获取完整的生产数据，工艺优化决策只能依赖人工经验判断，制约了产线生产效率的提升。为彻底打破协议壁垒，实现数据全链路贯通与工艺智能联动，企业经过多轮技术验证与产品选型，最终引入EtherCAT转 Modbus RTU工业智能网关，搭建起产线设备的统一通信平台。

网关部署与方案设计

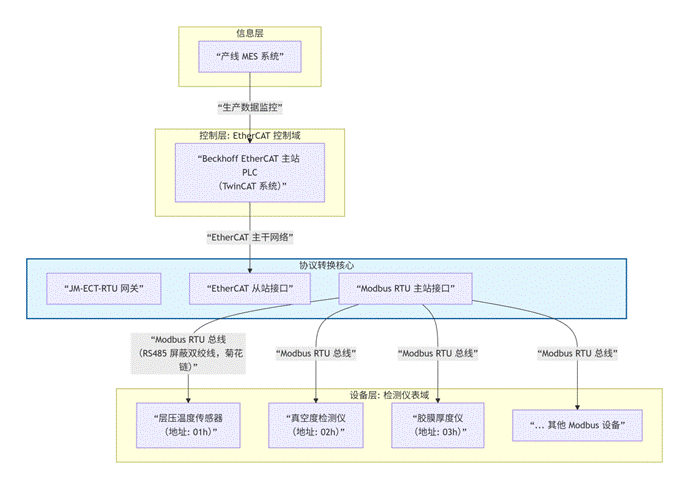

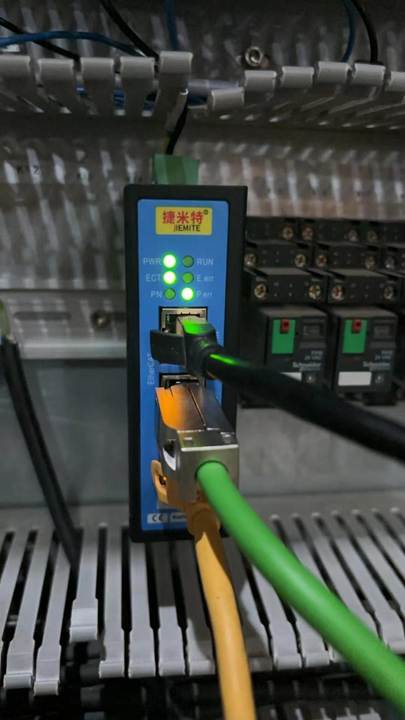

硬件连接：结合光伏组件封装产线的设备布局与通信环境，技术团队制定了高效稳定的硬件部署方案：将 网关作为 EtherCAT从站，通过标准 EtherCAT总线接口直接接入EtherCAT主站PLC；利用网关的RS485串口接口，采用菊花链拓扑结构，将层压温度传感器、真空度检测仪、胶膜厚度仪等22台Modbus RTU设备串联组网。为减少信号反射干扰，保障数据传输稳定性，在串口总线的两端增设120Ω终端电阻；同时选用工业级屏蔽双绞线作为通信线缆，通过桥架规整敷设，避开层压机等大功率设备的电磁辐射区，进一步提升通信抗干扰能力。

参数配置：通过网关配套的可视化配置软件，完成协议映射与通信参数的精准调试：首先将 Modbus RTU设备的核心寄存器地址（如层压温度传感器 0300H寄存器、真空度检测仪 0400H寄存器、胶膜厚度仪 0500H寄存器）逐一映射为 EtherCAT主站可识别的 PDO数据对象；根据层压工艺对实时性的严苛要求，设置 10ms的数据采集周期，确保异常参数能被及时捕获；配置网关波特率为 19200bps，同时开启数据缓存功能，在产线突发断电时可暂存关键数据，恢复供电后自动上传，避免数据丢失；此外，按照EtherCAT主站的地址分配规则，设置网关从站地址为 0x08，确保通信适配无虞。

软件联动：在倍福TwinCAT软件中导入 网关的 EDS文件，快速完成设备组态，使 EtherCAT主站能够自动识别网关并建立稳定通信连接。技术团队基于层压工艺需求编写定制化控制逻辑：当系统检测到层压温度偏离 140-150℃标准区间，或真空度低于 - 0.09MPa时，EtherCAT主站立即自动调整层压机的加热功率或真空泵转速，实时修正工艺参数；同时，网关采集的层压温度、真空度、胶膜厚度等关键参数，通过EtherCAT主站无缝上传至产线 MES系统，形成完整的生产数据档案，为工艺优化、质量追溯提供精准的数据支撑。

项目实施效果

数据全链路整合，决策支撑强化：网关成功实现了EtherCAT主站与 Modbus RTU设备的双向实时数据传输，数据采集延迟稳定在 50ms以内，彻底打破了此前的 “数据孤岛”。关键工艺参数成功接入 MES系统，实现了从设备层、控制层到管理层的数据全链路贯通，管理层可通过MES系统实时监控产线运行状态，基于数据报表进行工艺优化决策，告别了依赖人工经验的传统模式。

产品质量显著改善，成本大幅降低：通过检测数据与层压工艺参数的实时联动调整，光伏组件气泡、脱层等缺陷的发生率大幅降低，产品不良率从 2%降至0.4%，每月减少约 1000片不良组件损耗，有效降低了原材料与生产工时的浪费，提升了产线的生产效益。

生产效率提升，产能释放加速：产线工艺调整模式从 “人工经验判断” 转为 “数据驱动精准调控”，层压工序的生产节拍从 3分钟 /片缩短至 2.5分钟 /片，产线整体产能提升 15%，助力企业快速响应市场订单需求，增强了市场竞争力。

系统扩展性优异，升级成本可控：网关支持最多 32台 Modbus RTU设备接入，具备充足的扩展空间。企业后续新增的光伏组件功率测试仪、边框密封检测仪等 Modbus RTU协议设备，可直接接入现有网关的串口总线，无需重新搭建通信链路或修改主站控制程序，大幅简化了系统扩展流程，降低了产线智能化升级的时间与资金成本。

此次改造不仅彻底解决了光伏组件封装产线的协议兼容难题，更推动企业从 “传统经验型生产”向“数据驱动的智能化生产” 转型，为新能源制造行业的设备通信互联与数字化升级提供了可复制、可推广的实践方案。
