电流检测IC的原理及电流检测电阻
根据欧姆定律，电流流经电阻器，在电阻器的两端将会产生压差。用这一电压值除以电阻值，即为通过电阻器的电流值。如果为获得较大的压差而增大电阻值，会有电阻器发热过大的问题。因此，要使用尽可能小的电阻值进行检测。压差过小时，需要使用放大电路来放大检测电压。
用于电流检测功能的电阻器的用途

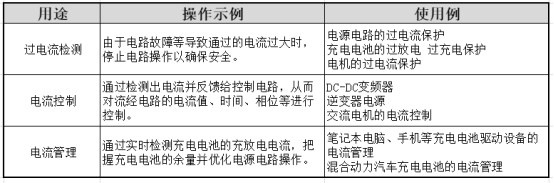

电路中检测电流的用途可分为以下3种：
用于电流检测的电阻器的种类
一般选择对应的电阻值，使电流流经时的压差为几十mV～几百mV。因此，选用几Ω以下的较小阻值电阻器用于电流检测。根据需要检测的电流值大小选择不同种类的电阻。 检测几十A的大电流时需要选择几mΩ的极小电阻值，所以小阻值的金属板型和金属箔型低阻值电阻器比较常用。 检测小电流时，选择几百mΩ～几Ω的较大电阻值进行检测，所以选用的是厚膜电阻。

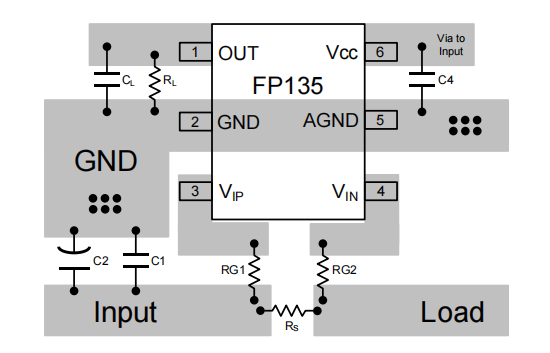

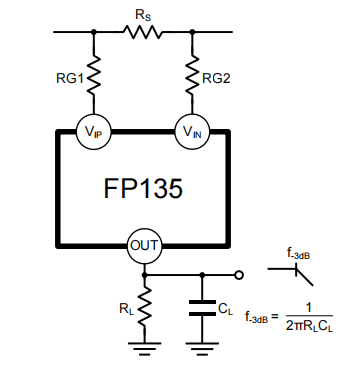

FP135电流检测芯片PCB图：
