日本东京测器研究所应变计系列

日本东京测器研究所Tokyo MeasuringInstruments Lab.

日本东京测器研究所Tokyo Measuring Instruments Lab.（TML公司）自1954年创立以来经历六十多年的品质考验，已成为当今世界一流的研发和制造应变片、传感器和应变测试仪器的著名厂商。TML公司产品以技术先进、工艺优良、品种齐全、稳定可靠、精确先进而享誉全球。 欧美大地仪器设备中国有限公司长期独家代理TML公司各种产品，负责销售、维修、培训使用。目前TML产品在中国已广泛应用于机械、船舶、土木建筑结构、航空航天、交通车辆、医学、计量和商业领域的物理量测量，为科研、设计、检测、监测提供长期可靠的数据。

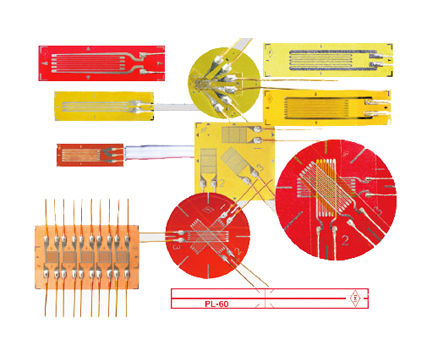

应变计产品

型号	试件材料	使用温度范围(℃)	备注
一般用途应变片
·F系列	金属、玻璃、陶瓷	-196 ~ +150	中高温
·F系列特殊用途	金属、玻璃、陶瓷	-196 ~ +150	残余应力/剪切应力/应力集中/扭曲应变测量
·F系列 GOBLET	金属、玻璃、陶瓷	-196 ~ +150	CE认证
防水应变片
·WF系列	金属、玻璃、陶瓷	0 ~ +80	防水涂层，室外或短期水下测量
高温用应变片
·QF系列 ·QF系列GOBLET	金属、陶瓷	-20 ~ +200 -30 ~ +200	还可用于应力集中和剪切应力测量
·ZF系列	金属、陶瓷	-20 ~ +300	特殊设计，性能优越
·EF系列	金属、陶瓷	-196 ~ +200	尺寸小巧，可用于印刷电路板的应变测量
-196 ~ +300
高低温用应变片
·CEF系列	金属、陶瓷	-269 ~ +200	单轴栅长1/3/6 mm可选
低温用应变片
·CF系列	金属、复合材料	-269 ~ +80	从常温到低温稳定测量
焊接型应变片
·AW系列AWM-	金属	-196 ~ +300	CE认证
·AW系列AWMD-	金属	-196 ~ +800	CE认证
·AW系列AWH-	金属	-196 ~ +650	CE认证
·AW系列AWHU-	金属	-196 ~ +800	CE认证
·AW系列AW-6-	金属	-196 ~ +300
·AW系列AWC-	金属	-20 ~ +100	可应用于如桥梁等钢结构表面的应力应变测量，点焊安装，无需防护
混凝土用应变片
·P系列	混凝土、砂浆	-20 ~ +80	CE认证，聚酯基片
·PF系列	混凝土、砂浆	-20 ~ +80	CE认证
·FLM/WFLM系列	混凝土、砂浆	-20 ~ +80	金属基片
浇筑构件应变片
·PMF系列	混凝土、砂浆	-20 ~ +60	埋入式，防水性能优越
·PMFLS系列	沥青	-20 ~ +60	埋设时可承受200°C高温
复合材料用应变片
·UBF系列	复合材料	-30 ~ +150	专门用于复合材料的应变测量
·BF系列 ·BF系列GOBLET	复合材料	-20 ~ +200 -30 ~ +200	陶瓷、碳和复合材料的应变测量
塑料用应变片
·GF系列 ·GF系列GOBLET	塑料	-20 ~ +80 -30 ~ +80	低弹性材料用
木材、石膏用应变片
·LF系列 ·LF系列GOBLET	木材、石膏	-20 ~ +80 -30 ~ +80	适合测量低弹性模量的材料，如木材或石膏
·PFLW/PLW系列	木材	-20 ~ +80	用于长期测量
磁场应变片
·MF系列	金属、混凝土	-20 ~ +80	单轴
-20 ~ +200	双轴/三轴
塑性应变片（大应变测量）
·YEF系列 ·YEF系列GOBLET	金属	-20 ~ +80 -30 ~ +80	应变极限：10 ~ 15%
·YHF系列	金属	-20 ~ +80	应变极限：30 ~ 40%
·YF系列	金属	-20 ~ +80	应变极限：15 ~ 20%
高耐久型应变片
·DSF系列	复合材料、金属	-60 ~ +200	用于疲劳测试的高耐久型应变片
单侧应变片
·DD系列	金属	-10 ~ +70	用于测量弯曲和拉伸应变
裂纹检测应变片
·FAC系列	金属、混凝土	-30 ~ +80	用于测量金属材料上疲劳裂纹的扩散速度
应力应变片
·SF系列	金属	-20 ~ +200	根据样本材料的泊松比选择
测温应变片
·TF系列	一般	-20 ~ +200	温度适配器（TGA-1A/TGA-1B）结合使用
螺栓应变片
·BTM系列	螺栓M10规格以上	-10 ~ +80	提供螺栓应变片的安装和标定服务
传感器专用应变片
·传感器专用	金属	-20 ~ +200	高可靠和高稳定性能的各类传感器专用应变片
摩擦型应变片(FGMH-1B/FGMH-2A/FGMH-3A)
·应力听诊器FGMH系列	铁磁金属 形状：扁平	可轻松实现钢材如桥梁等的逐点应力测量
相关产品
应变片粘合胶	用于应变片粘贴在被测物材料的专用粘合胶。请根据应变片的用途选择。
应变片保护胶/防护胶带	用于应变片安装保护
应变片接线端子	为应变片和仪表导线的连接提供方便的接合点

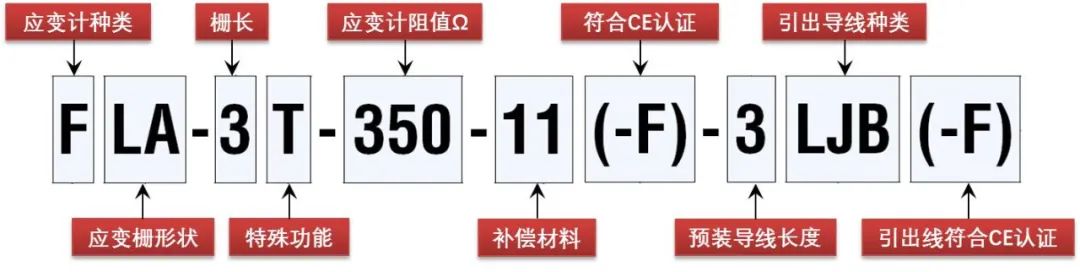

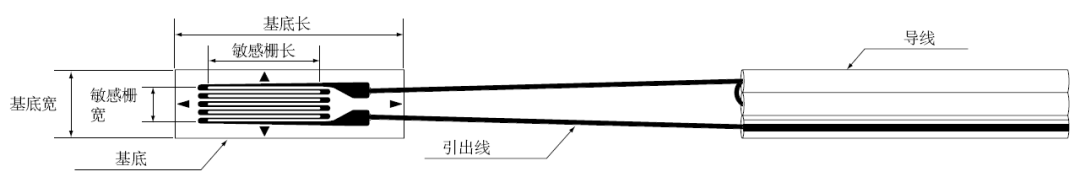

日本东京测器（TML）应变计各部位名称和命名规则

其中标准应变计阻值为120Ω，另有350Ω、1000Ω高阻值型可选。下面我们就详细介绍一下应变计的详细参数。 01应变计种类

02应变栅形状

03栅长 应力分布较均匀的钢结构，选择栅长是5~10mm。如果是不均匀的材料，必须平均应变取得适当的长度。由水泥和骨料组成的混凝土等不均匀材料的测量，使用骨料直径3倍左右的应变计。

04特殊功能 一般用途应变计无标识

05补偿材料

*仅温度自补偿应变计有标注。其他材料，请单独咨询。 06预装导线长度 2-线式：标准长度1,3,5m 3-线式：标准长度3,5m 07引出导线种类

选项 -F 符合CE认证，使用无铅焊料进行预装导线的连接。 对于使用无铅焊料预装导线的应变计，型号后缀添加选项代码“-F”，以区别于使用含铅焊料预装导线的常规应变计。 根据测量目的选型

根据工作温度选型

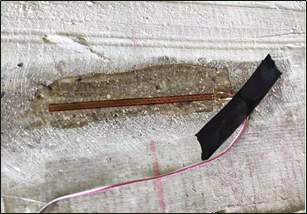

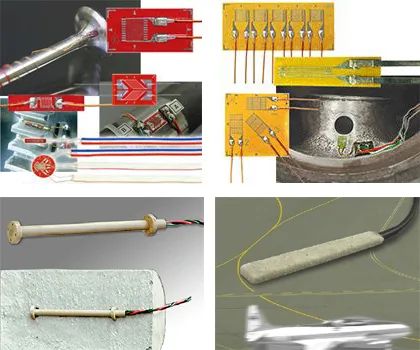

应变计应用应变计广泛应用于各类机械、金属、混凝土等结构的应力应变疲劳试验中。桥梁荷载试验：为了验证桥梁的承载能力，通过给桥梁施加静态或动态的荷载，借助应变片、位移传感器、加速度传感器和数据采集仪来测试桥梁应变、挠度、基频、冲击系数等响应参数。

应力应变疲劳试验：材料在受到交变应力或重复循环应力时，经一定循环次数后，往往在工作应力小于屈服强度的情况下突然断裂，这种现象称为疲劳。疲劳断裂是金属零件或构件在交变应力或重复循环应力长期作用下，由于累积损伤而引起的断裂现象。为了避免疲劳断裂现象的产生，我们就需要做疲劳试验来预估材料的使用寿命。 比如风电叶片，为了适应不同地区的地质环境条件，型号众多，每种型号都需要做疲劳试验，一片叶片至少需要测试190个测点。

振动筛疲劳测试 风电叶片

汽车测试：汽车主机厂及零部件厂都有大量的应力应变测试需求，比如汽车启动机、汽车座椅、传动系统等。

重型机械：挖掘机、起重机、特种车辆等，都有大量的强度测试需求。其中，大部分试验都需要在露天进行，且测试时间长，温度变化较大，对测试仪器的稳定性要求很高。 飞机结构试验：静力试验：对飞机及部件在使用荷载、设计荷载和破坏荷载下的应力进行分析，得出实际的安全系数和剩余强度，与设计参数进行比较并测量变形以校核其刚度。 动力试验： 对飞机及部件受冲击荷载与交变荷载下变形、冲击加速度等的测量。包括冲击试验、疲劳试验等。
