以下是PCB设计中抗干扰的关键措施，用中文详细说明：
一、源头抑制干扰
-
高频器件处理
- 时钟、晶振、开关电源等高频源远离敏感元件（模拟器件、复位电路）。
- 时钟信号加 π型滤波（电阻+电容）或串接小电阻（22Ω~100Ω）吸收振铃。
- 晶振外壳接地，周围包地并打屏蔽地过孔。
-

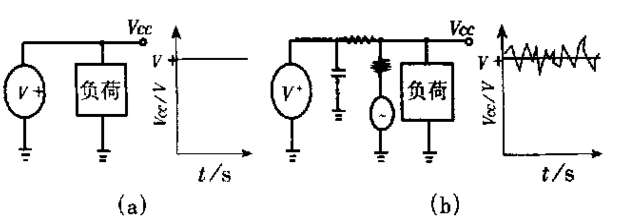

电源净化
- 每个IC电源入口放置 0.1μF高频贴片电容（靠近引脚）。
- 电源模块输入/输出端加 10μF钽电容 + 0.1μF陶瓷电容组合。
- 使用磁珠（如600Ω@100MHz）隔离数字/模拟电源。
二、阻断传播路径
-
地平面设计
- 完整地平面：避免分割，多层板至少一层专用于接地。
- 数字/模拟地分割：仅单点通过0Ω电阻/磁珠连接（如ADC下方）。
- 高频区增加接地过孔阵列（λ/20间距，λ为干扰波长）。
-
布线规则
- 3W规则：并行线间距 ≥ 3倍线宽（防串扰）。
- 敏感信号（如传感器线）包地处理，每1000mil打地过孔。
- 高速信号（USB、LVDS）走 阻抗控制差分线，等长误差≤50mil。
-
电源通道优化
- 电源走线加粗（≥20mil/A），采用星型或树状拓扑，避免回路交叉。
- 开关电源下方挖空内层，减少噪声耦合。
三、敏感电路保护
-
模拟区域隔离
- 用接地Guard Ring包围模拟电路（如运放、ADC）。
- 模拟信号走内层，外层铺铜屏蔽。
-
复位/中断信号处理
- 走线短直，远离时钟源。
- 上拉电阻靠近CPU，必要时并联100pF电容滤波。
四、PCB叠层与布局
-
经典4层板结构
Top Layer（信号） GND Plane（完整地） Power Plane（电源） Bottom Layer（低速信号）- 关键信号（时钟、射频）尽量走在相邻地平面层上方。
-
器件布局分区
- 按功能分块：强干扰区（电机、继电器）与敏感区（MCU、传感器）物理隔离。
- 接口电路靠近板边，TVS管/共模电感置于连接器入口。
五、外部干扰防护
-
接口滤波
- 所有I/O口增加TVS管（如SMAJ5.0A）防静电。

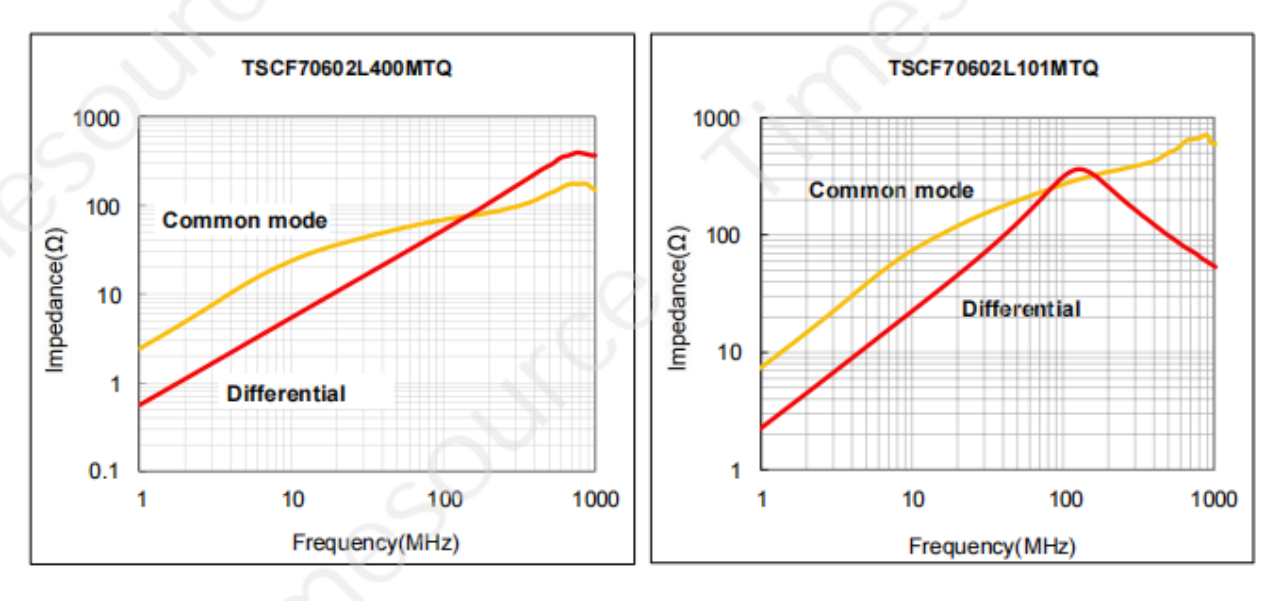

- 长线传输（RS485、CAN）串接共模扼流圈（如1210封装600Ω@100MHz）。
-
屏蔽措施
- 无线模块（WiFi/蓝牙）加金属屏蔽罩，接地引脚多点焊接。
- 板边预留1mm宽接地铜带，配合机壳导电泡棉接地。
六、验证与调试
-
目检重点
- 电源/地环路是否封闭。
- 高频信号下方有无地平面支撑。
- 去耦电容是否直连器件引脚（非通过过孔）。
-
测试手段
- 频谱分析仪扫描30MHz~1GHz辐射噪声。
- 注入EFT/Burst干扰（如±2kV），监测系统复位情况。
案例：某电机控制板受PWM干扰导致ADC采样异常
? 整改方案：
① PWM输出串磁珠（BLM18PG121SN1）并并联100pF电容到地；
② ADC电源独立LDO供电，参考电压加π型滤波；
③ 模拟输入线两侧铺地，间距拉大至15mil。
提示：成本敏感场景可优先落实单点接地、去耦电容、关键信号包地三项，解决80%常见干扰问题。
如何提高pcb的抗干扰能力
电子设备的灵敏度越来越高，这要求设备的抗干扰能力也越来越强，因此PCB设计也变得更加困难，如何提高PCB的抗干扰能力成为众多工程师们关注的重点问题之一。
2019-09-18 14:25:07
PCB抗干扰能力怎样做可以加强
电子设备的灵敏度越来越高，这要求设备的抗干扰能力也越来越强，因此PCB设计也变得更加困难，如何提高PCB的抗干扰能力成为众多工程师们关注的重点问题之一。
2019-12-10 17:56:51
基于高速DSP电路的PCB抗干扰设计

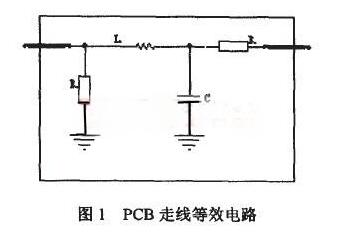

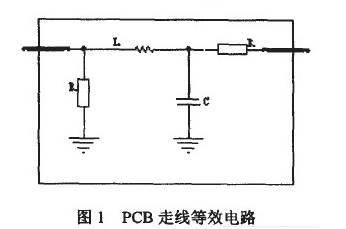

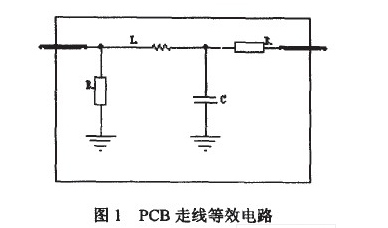

信号完整性主要有反射、振铃、地弹和串扰等现象。PCB板上的走线可等效为图1所示的串联和并联的电容、电阻和电感结构。串联电阻的典型值0.25D.／R-4）。55DJft，并联电阻阻值通常很高。将寄生电阻、电容和电感加到实际的PCB连线中之后，连线上的最终阻抗称为特征阻抗zo。
