好的，PCB 抗干扰处理是电子设计中的关键环节，目的是确保电路在各种环境下稳定可靠地工作，减少内部噪声和外部干扰的影响。以下是一些核心的中文处理方法和原则：
一、 布局优化（基础且关键）
-
功能分区布局：
- 强弱电分离： 高压、大电流区域（如电源模块、功率器件、电机驱动）与低压、小信号区域（如模拟放大器、传感器接口、MCU、时钟电路）严格分开，保持足够的物理间距。
- 数字模拟分离： 数字电路（MCU、数字逻辑、高速总线）和模拟电路（传感器、ADC/DAC、模拟前端）分开布局。如果需要连接，使用单独的“桥接”路径。
- 高频低频分离： 高频电路（开关电源、射频、高速时钟）远离低频敏感电路，特别是模拟部分。
- 干扰源隔离： 明确识别干扰源（继电器、开关电源、电机、晶振、高速数字线）并将其放置在远离敏感电路的位置，必要时用屏蔽罩隔离。
-
关键器件和走线优先：
- 敏感器件保护： 将高灵敏度元件（如高增益运放、低电平传感器接口）放置在干扰最小的区域（如板中心或远离边缘和接口）。
- 时钟信号优先： 时钟线（尤其是高频时钟）应尽可能短、直，避免靠近干扰源或敏感线，优先布设。必要时使用多层板的内层走线。
- 模拟输入输出保护： 传感器的模拟输入线和低电平输出线应远离数字噪声源，保持最短路径，并考虑屏蔽或保护环。
-
电源入口处理：
- 电源入口处放置必要的滤波元件（如共模电感、X电容、Y电容），并靠近连接器。
二、 电源完整性处理（核心噪声来源）
-
电源层/地平面：
- 使用完整地平面： 多层板设计中，至少保留一层作为完整、连续的地平面（Ground Plane），这是提供低阻抗回流路径、减小环路面积、屏蔽噪声的关键。
- 电源层分割： 电源层（Power Plane）可以根据不同电压需求进行合理分割，但要保证每个电源区域有足够的铜箔面积和低阻抗。相邻层（通常是地平面）的铜箔要覆盖电源分割区域，形成耦合电容。
- 避免分割地平面： 尽量保持地平面完整。如果必须分割（如数字地DGND和模拟地AGND），只在一点（通常靠近电源入口或ADC下方）用磁珠或0欧电阻连接。
-
去耦电容（旁路电容）：
- 靠近电源引脚放置： 为每个IC的每个电源引脚（尤其是VCC和GND引脚对）就近放置合适的去耦电容（通常0.1uF陶瓷电容），电容的GND端必须尽可能短地连接到地平面。
- 容值组合： 对于噪声较大的器件（如MCU、FPGA、开关电源芯片），采用容值递减的去耦方案（如10uF钽电容 + 1uF陶瓷 + 0.1uF陶瓷），分别滤除不同频率的噪声。
- 电源入口大电容： 在电源模块或板级电源入口处放置较大容值的储能/滤波电容（如47uF - 1000uF），以应对瞬态电流需求和平滑电压。
-
电源滤波：
- 磁珠/电感滤波： 在噪声敏感模块（如模拟部分、时钟源）的电源入口串联磁珠或小电感，配合去耦电容形成LC滤波网络。
- LDO稳压： 对噪声敏感的模拟电路，优先使用LDO（低压差线性稳压器）而非开关电源（DC-DC），因为LDO纹波噪声更低。
三、 信号完整性处理（降低辐射和串扰）
-
走线规则：
- 关键信号优先短路径： 时钟、复位、高速差分线、模拟信号线优先走线，路径尽量短、直。
- 3W原则： 相邻信号线（特别是并行高速线）的中心间距应至少是走线宽度（W）的3倍，以减小串扰。
- 避免锐角/直角： 走线拐角使用45度角或圆弧，减小阻抗突变和辐射。
- 阻抗控制： 对于高速信号（如USB, HDMI, DDR），严格按设计要求进行阻抗控制（差分阻抗或单端阻抗），通常需要多层板和特定线宽线距。
- 减少过孔： 尽量减少高速信号线上的过孔数量。过孔会引入阻抗不连续点和寄生电感/电容。
- 信号回流路径： 确保每个信号线下方或邻近层有完整的地平面为其提供最短、低阻抗的回流路径。避免在地平面上开槽切断关键信号的回流路径。
-
差分信号：
- 对于高速、易受干扰的信号（如USB，以太网，LVDS），优先使用差分对传输。差分对应保持等长、等距、紧耦合，并与其他信号保持足够间距。
-
时钟信号特殊处理：
- 时钟线单独布线，远离其他信号线和I/O线。
- 对时钟线进行包地处理：在时钟线两侧或下方铺设地线（Guard Trace），并与主地平面多点良好连接，形成屏蔽。
- 时钟源（晶振、晶振驱动器）靠近使用器件放置，并做好局部铺铜和屏蔽（有时需金属屏蔽罩）。
-
接口和边缘信号处理：
- 靠近连接器或板边的信号线（易受ESD和外部干扰），考虑串联电阻（限流/阻抗匹配）、并联TVS二极管（防ESD/EOS）、磁珠（滤除高频噪声）、滤波电容等措施。
- 采用光耦或隔离变压器对关键的数字I/O进行电气隔离。
四、 接地技术（重中之重）
-
单点接地 vs 多点接地：
- 低频模拟电路： 优先采用单点接地，将所有模拟地汇集到一点后再接到系统地，避免地环路引入噪声。
- 高频数字电路： 优先采用多点接地（通过大面积地平面），提供最短的低阻抗回流路径，减少地噪声电压。
- 混合系统： 通常采用分区接地（数字地、模拟地、功率地）并在唯一一点连接（如电源入口附近或ADC下方）。分区之间通过磁珠或0欧电阻跨接。
-
地平面完整性：
- 绝对避免在关键信号回流路径上切割地平面。
- 地平面上的开孔（如安装孔）要确保孔边缘有足够宽的隔离带（不铺铜）连接到地平面，并在周围多点过孔连接至地平面。
-
接地环路最小化：
- 任何信号回路所形成的环路面积要尽可能小。大的环路是高效的辐射天线和接收天线（EMI/EMC问题）。
五、 屏蔽与保护
- 局部屏蔽罩： 对特别敏感或高辐射的电路（如RF模块、高精度模拟前端），使用金属屏蔽罩进行物理隔离。
- 保护环： 在超低噪声运算放大器等极敏感模拟器件的输入引脚周围，用铜箔环绕并良好接地（保护环），截获流向输入端的漏电流和耦合噪声。
- 接口保护：
- 所有外部接口（电源、信号、通信）都应考虑防护措施：TVS管（防浪涌/ESD）、压敏电阻、气体放电管、自恢复保险丝等。
- 通信接口（RS485, CAN）使用专用收发器芯片并做好终端匹配。
- 未使用的连接器引脚，特别是接地脚，应良好接地；未使用的IC输入引脚不要悬空，应上拉/下拉或接地。
六、 其他注意事项
- 散热设计： 良好的散热（散热器、散热过孔）可以防止器件过热导致特性漂移或失效，高温也可能间接影响噪声性能。
- 软件滤波： 在MCU或DSP中，对采集到的信号进行软件滤波（如均值滤波、中值滤波、卡尔曼滤波）是最后一道防线，可有效抑制已进入系统的噪声。
- DFM考虑： 布局布线需满足生产工艺要求（如最小线宽/线距、焊盘大小、丝印位置），避免生产引入问题。
- 测试与验证： 设计完成后，进行必要的测试：
- 电源纹波噪声测试。
- 高速信号眼图测试。
- 信号完整性仿真（SI）。
- 电磁兼容性测试（EMC认证：辐射发射RE和抗扰度RS, EFT, Surge, ESD等）。
总结关键原则
- 分区隔离： 不同性质电路物理分隔。
- 最短路径： 关键信号、电源回路路径最短。
- 低阻抗回路： 依赖完整地平面。
- 滤波去耦： 电源入口、IC电源引脚处有效滤噪。
- 环路最小： 减小信号环路面积。
- 防护到位： 接口和关键器件保护。
- 系统思维： 从原理图设计、PCB布局布线、器件选型、结构设计到软件设计，都需要考虑抗干扰。
PCB抗干扰是一个系统工程，需要在设计之初就进行规划，并在整个设计过程中贯彻这些原则。没有绝对完美的方案，需要在性能、成本、面积、复杂度之间进行权衡。经验和仿真工具（如SI/PI/EMC仿真）是重要的辅助手段。
如何提高pcb的抗干扰能力
电子设备的灵敏度越来越高，这要求设备的抗干扰能力也越来越强，因此PCB设计也变得更加困难，如何提高PCB的抗干扰能力成为众多工程师们关注的重点问题之一。
2019-09-18 14:25:07
PCB板中的抗干扰该如何设计？
抗干扰问题是现代电路设计中一个很重要的环节，它直接反映了整个系统的性能和工作的可靠性。对PCB工程师来说，抗干扰设计是大家必须要掌握的重点和难点。
2023-05-10 09:26:02
说说PCB的抗干扰设计 PCB设计中消除电磁干扰的方法
抗干扰问题是现代电路设计中一个很重要的环节，它直接反映了整个系统的性能和工作的可靠性。对PCB工程师来说，抗干扰设计是大家必须要掌握的重点和难点。PCB板的设计主要有四方面的干扰存在：电源噪声、传输线干扰、耦合和电磁干扰（EMI）。
2023-11-05 10:54:02
PCB设计有哪些干扰因素以及如何抗干扰
在电子系统PCB设计中，为了少走弯路和节省时间，应充分考虑并满足抗干扰性的要求，避免在PCB设计完成后再去进行抗干扰的补救措施。
2019-12-25 17:37:34
射频PCB电路板的抗干扰设计
射频PCB电路板的抗干扰设计 （ 以下文字均从网络转载，欢迎大家补充，指正。） 跟着电子通信技术的开展，无线射频电路技术运用越来越广，其间的射频电路的功能目标直接影响整个产品的质量，射频PCB
jf_74524506
2023-06-08 14:48:14
PCB设计中电路的抗干扰措施
抗干扰问题是现代 电路 设计中非常重要的一个环节。它直接反映了整个系统的性能和可靠性。对于 PCB 工程师来说，抗干扰设计是每个人都必须掌握的重点和难点。 印刷电路板 的抗干扰设计与特定电路密切相关
2020-08-31 11:50:53
PCB板抗干扰电路设计中的问题与措施
抗干扰问题是现代电路设计中一个很重要的环节，它直接反映了整个系统的性能和工作的可靠性。对PCB工程师来说，抗干扰设计是大家必须要掌握的重点和难点。
2021-04-25 17:49:29
PCB抗干扰能力怎样做可以加强
电子设备的灵敏度越来越高，这要求设备的抗干扰能力也越来越强，因此PCB设计也变得更加困难，如何提高PCB的抗干扰能力成为众多工程师们关注的重点问题之一。
2019-12-10 17:56:51
线路板PCB设计过程抗干扰设计规则原理
印制电路板（PCB）是电子产品中电路元件和器件的支撑件。它提供电路元件和器件之间的电气连接。随着电于技术的飞速发展，PGB的密度越来越高。PCB设计的好坏对抗干扰能力影响很大。因此，在进行PCB设计时。必须遵守PCB设计的一般原则，并应符合抗干扰设计的要求。
2023-08-02 14:33:45
PCB电路抗干扰的三个基本要素
PCB电路抗干扰在电子系统设计中，为了少走弯路和节省时间，应充分考虑并满足抗干扰性 的要求，避免在设计完成后再去进行抗干扰的补救措施。形成干扰的基本要素有三个：
fywyesfw
2019-07-25 07:11:06
为什么磁环可以抗干扰？磁环抗干扰的原理 抗干扰磁环的作用
为什么磁环可以抗干扰？磁环抗干扰的原理 抗干扰磁环的作用 磁环是一种用于抗干扰的设备，它可以在电子设备中起到隔离和保护的作用。磁环能够抗干扰的原理以及它的作用具体是如何的呢？ 磁环的抗干扰原理主要
2023-12-29 10:56:14
PCB及电路抗干扰措施
抗干扰设计的基本原则是：抑制干扰源，切断干扰传播路径，提高敏感器件的抗干扰性能。1.抑制干扰源尽可能减小干扰源的du/dt、di/dt。这是抗干扰设计中最优 先考虑和最重要 的原则。 减小du/dt
seoseo
2020-11-10 10:43:02
PCB电路板的抗干扰设计原则
抗干扰设计的基本任务是系统或装置既不因外界电磁干扰影响而误动作或丧失功能，也不向外界发送过大的噪声干扰，以免影响其他系统或装置正常工作。因此提高系统的抗干扰能力也是该系统设计的一个重要环节。
2022-07-11 15:16:58
抗干扰磁环的原理及应用 为什么要设置抗干扰磁环？
抗干扰磁环的原理及应用 为什么要设置抗干扰磁环？抗干扰磁环使用方法 抗干扰磁环的原理及应用 1. 抗干扰磁环的原理： 抗干扰磁环是一种利用磁特性材料制成的环形装置，它的主要原理是通过改变磁环的磁场
2024-03-14 15:46:26

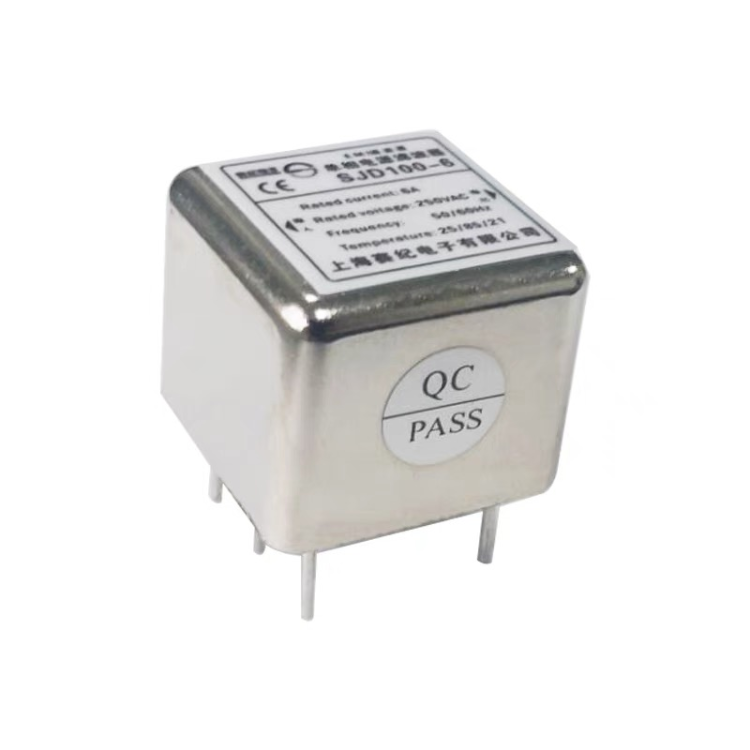

上海赛纪开关带保险丝交流PCB板插针式抗干扰SJD100-1A
2024-04-25 08:51:03
解决射频电路印制电路板的抗干扰设计的办法
的密度越来越高， PCB设计的好坏对抗干扰能力影响很大，同一电路，不同的PCB设计结构，其性能指标会相差很大。电磁干扰信号如果处理不当，可能造成整个电路系统的无法正常工作，因此如何防止和抑制电磁干扰，提高
xuyin8425
2020-11-23 12:17:20
如何提高PCB电路板抗干扰的能力
印制电路板（PCB）是电子产品中电路元件和器件的支撑件，提供电气连接。随着电子技术发展，PCB 密度越来越高，其设计好坏对抗干扰能力影响大。如设计不当，会对电子产品可靠性产生不利影响。
2024-10-07 14:32:51
开关电源PCB板的EMI抑制与抗干扰设计
开关电源PCB板的EMI抑制与抗干扰设计 引言 印制电路板(PCB)是电子产品的重要部件之一， 是电子元器件的支撑体，是电子元器件电气连接的提供者。而所有开关电源设计的最后一步就是PCB线路
2025-01-17 10:35:52
干货｜抗干扰天线的性能怎么测试？
前几个章节我们介绍了卫星导航抗干扰天线的选型、抗干扰天线能不能同时做RTK差分的内容。抗干扰天线选型指南，如何选择满足自己需求的抗干扰天线为什么自适应调零抗干扰天线不能做RTK差分定位？自适应调零
2025-05-14 11:23:26
抗干扰磁环有用吗_抗干扰磁环安装
抗干扰磁环为什么又被称为铁氧体磁环，这些问题，只有业界人士才比较知悉。抗干扰磁环称呼来源，是它能发挥出抗干扰作用，例如，电子产品受到外界紊乱信号，侵入电子产品，使电子产品收到外界紊乱信号干扰，没能
2019-11-20 11:46:47

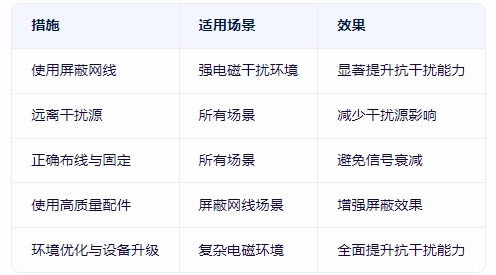

网线怎么抗干扰
