好的，PCB（印刷电路板）设计中用于抗干扰的走线策略非常重要，直接关系到电路的稳定性和可靠性。以下是一些关键的中文走线原则和技巧：
-
电源和地线处理 (Power & Ground Routing):
- 加宽走线： 电源线（VCC、VDD）和地线（GND）承载电流较大，走线应尽可能宽，以降低阻抗、减小压降和噪声。
- 星型连接或单点接地： 对于关键部分（如ADC、模拟电路、晶振），电源线和地线应采用星型连接回到电源输入滤波电容或统一的接地点，避免形成地环路，减少公共阻抗耦合干扰。
- 地平面 (Ground Plane): 使用完整或大面积的地平面（在多层板中至少有一整层地）是最有效的方法之一。它提供低阻抗回路路径，屏蔽电场干扰（类似法拉第笼效应），并减小环路面积。
- 电源平面 (Power Plane): 在多层板中，为主要的电源（如3.3V, 5V）专门设置一层电源平面，同样能提供低阻抗、低噪声的电源分配。
- 电源入口滤波： 在电源入口处放置大电容（储能/低频滤波）和小电容（高频去耦），并尽量靠近入口放置。走线要短而粗。
- 去耦电容 (Decoupling Capacitor/Bypass Capacitor):
- 靠近 IC 电源引脚放置： 每个 IC（尤其是数字IC、处理器、ADC）的电源引脚和地引脚之间，应就近放置一个（或多个）合适的去耦电容（通常是0.1uF陶瓷电容）。
- 电容接地路径最短： 去耦电容的接地引脚必须连接到低阻抗的地平面（优先通过过孔直接打到地平面层），走线要短、直、粗。这是最常见的失效点！电容离引脚远或接地走线长，效果大打折扣。
- 多电容组合： 对于高频噪声敏感或大电流器件，可并联不同容值的电容（如10uF钽电容 + 0.1uF陶瓷电容 + 0.01uF陶瓷电容）覆盖更宽的频率范围。
-
高速/敏感信号走线 (High-Speed/Sensitive Signal Routing):
- 控制阻抗： 高速信号（如时钟、差分信号、USB、HDMI、以太网）需要根据传输线理论进行阻抗控制。走线宽度、与参考平面（通常是地平面）的距离、板材介电常数共同决定了特性阻抗。使用PCB设计软件阻抗计算工具或参考厂家建议。
- 最短路径： 关键信号线（尤其是时钟线、复位线、模拟信号）应尽可能走最短路径，减小天线效应（辐射和接收干扰）和传播延迟。
- 避免锐角/直角： 走线转角应使用45度角或圆弧走线，避免90度直角。直角在高频下容易引起阻抗不连续，导致信号反射和辐射。
- 差分对走线 (Differential Pair):
- 等长： 差分对的两根线（P/N）必须严格等长（长度匹配），以保持信号完整性，抑制共模噪声。使用蛇形线进行长度补偿。
- 等距： 差分对内部两根线应尽量保持平行和恒定间距。
- 紧耦合： 差分对两根线应靠近走线，增强其抗共模干扰的能力。
- 3W 原则： 为避免高速信号线间的串扰（Crosstalk），相邻平行走线的间距应至少为走线宽度的3倍。
- 避免跨越分割平面： 高速信号线严禁跨越多重电源分割区或地平面的缝隙。这会引起阻抗突变、信号完整性问题并显著增加辐射。确保高速信号下方有连续、完整的参考平面（最好是地平面）。
- 包地处理 (Guarding): 对于极度敏感的信号线（如高精度ADC输入、微弱模拟信号），可以在其两侧或四周布设接地铜箔（Guard Trace），甚至上下层都用铜箔包围（Guard Ring），起到静电屏蔽作用。Guard Trace 需要多点连接到地平面。
- 时钟信号特殊处理：
- 最短路径、加粗走线。
- 远离敏感电路： 远离模拟电路、复位线等。
- 包地： 通常需要用地线包围。
- 避免过孔： 尽量减少过孔。
- 串接电阻： 在源端串接小电阻（22Ω - 100Ω）可以阻尼反射、减缓边沿，减少高频辐射。
-
模拟与数字混合系统 (Mixed-Signal Systems):
- 分割地平面： 通常将模拟地和数字地在物理上分割开（通过开槽），但最后在电源输入点附近通过一点相连（单点接地）。确保模拟信号和数字信号只在各自的区域内布线。
- 电源分开： 模拟电源和数字电源也应分开供电或使用磁珠/0Ω电阻隔离后再连接。
- 跨分割布线禁忌： 绝对禁止数字信号线跨越模拟地平面区域，或模拟信号线跨越数字地平面区域。如果必须跨区布线，只能在单点连接处上方穿过。
- ADC/DAC 的接地： ADC/DAC芯片下方的地平面应完整（避免分割），芯片的模拟地和数字地引脚通常通过最靠近芯片下方的过孔直接连接到地平面，并通过一个窄桥或0Ω电阻在该点相连（或者在芯片内部已连接好）。
-
一般布线技巧 (General Routing Tips):
- 环路面积最小化： 任何信号线与其回流路径（通常是下方的地平面）构成的环路面积应尽可能小。大环路相当于高效天线（辐射和接收）。高速信号、时钟尤其要注意。
- 避免平行长距离走线： 不同信号层上的走线也应避免长距离平行，特别是上下层平行，容易产生串扰。如不可避免，应错开位置（垂直交叉）。
- 过孔使用： 尽量减少过孔数量，过孔会引起阻抗不连续和电感。关键信号线避免使用不必要的过孔。
- 参考平面连续： 确保信号线下方（或上方）的参考平面（地或电源）是连续的，避免在信号线下方出现大的开槽或中断。
总结关键点：
- 电源/地优先： 处理好电源和地（宽、短、平面、滤波、去耦电容接地）是基础。
- 地平面为王： 完整的地平面是最强大的抗干扰武器。
- 高速信号： 控制阻抗、等长（差分）、最短路径、避免跨分割、3W原则、包地。
- 模数隔离： 分割地平面，电源隔离，信号分区布线，单点接地。
- 最小化环路： 始终关注信号电流的回流路径，减小环路面积。
- 去耦电容接地路径最短： 这是最容易犯错也最关键的地方之一。
将这些原则应用到PCB布局和布线中，可以显著提高电路的抗电磁干扰能力和信号完整性。设计完成后，进行信号完整性仿真和EMC测试是验证效果的重要手段。
防止电磁干扰的PCB走线和板层设计
说到电磁干扰，大家都会不约而同的想说走线的问题，PCB材质引起的问题和周围环境的问题等等。关于材质问题，是我们不能决定的。我的建议就是在资金允许的范围内找大厂家并提出要求。对于周围环境的问题，可以
2020-09-14 09:51:50

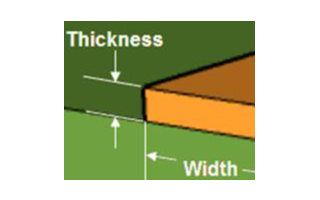

pcb走线厚度：打造更稳定、精准的PCB设计
