好的，PCB（印刷电路板）的抗干扰技术是确保电子设备稳定可靠运行的关键，特别是在复杂电磁环境和高速数字电路中。以下是用中文总结的主要PCB抗干扰技术：
核心思想： 抑制干扰源、切断传播路径、提高敏感器件抗扰度。
一、 布局设计优化 (重中之重)
-
合理分区：
- 功能分区： 将模拟电路、数字电路、高频电路、低频电路、功率电路（如开关电源、电机驱动）、敏感电路（如小信号放大、时钟、复位）等按功能划分到PCB的不同区域。
- 物理隔离： 不同区域之间保持足够的间距（如模拟和数字之间），必要时用隔离带（禁止布线和铺铜的区域）或开槽进行物理隔离。
- 电源分区： 不同功能的电源（如数字VCC、模拟VCC、功率VCC）分开布线，在源头（电源入口或转换器输出端）就进行隔离。
-
器件布局策略：
- 关键器件居中： 时钟发生器、晶振、CPU、DSP、高速存储器等关键器件尽量靠近PCB中心放置，缩短高速信号走线长度。
- 敏感器件远离干扰源： 将ADC、DAC、放大器、复位电路、模拟传感器接口等敏感器件远离时钟、开关电源、大电流驱动器、连接器等干扰源。
- 接口器件靠边： 连接器（电源输入、信号I/O）尽量放置在电路板边缘，便于滤波和屏蔽。
- 功率器件和散热： 大功率器件（MOSFET、功率电感）集中放置，留有足够散热空间和散热通道，避免热耦合影响其他器件稳定性。发热元件远离温度敏感器件。
- 方向一致： 相同类型器件尽量保持方向一致，便于布线和整齐美观（也有利于电磁场分布）。
二、 布线设计优化
-
地线设计 (极其关键)：
- 完整参考平面： 使用多层板（至少4层），为电源和地提供完整、低阻抗的平面（通常是内层）。地平面最重要且应尽可能完整无割裂。
- 单点接地 vs 多点接地：
- 模拟地 (AGND) / 数字地 (DGND)： 通常建议在电源入口处或ADC/DAC芯片下方进行单点连接（如0欧电阻、磁珠或直接相连），避免数字噪声串入模拟地。其他区域各自独立布线并在各自平面铺铜。
- 多点接地： 对于高频（>10MHz）或大系统，需要考虑多点接地策略，但需精心设计避免地环路。
- 最小化地回路面积： 确保信号线与其回流地路径（通常在相邻地平面）形成的环路面积最小（这是降低辐射和感应的关键）。
- 地线加粗： 无法使用地平面时（如双层板），地线要尽可能短、宽、粗，采用网状结构（Grid）。
- 避免地线“岛”和“狭窄通道”： 保证地电流有低阻抗、宽阔的返回路径。
-
电源设计：
- 电源分层/分区： 多层板利用完整电源平面。不同电压等级电源分区布线。
- 电源去耦/旁路：
- 在每个IC的电源引脚附近（< 1cm）放置合适容值的贴片陶瓷电容（通常0.1uF或0.01uF）到地，为高频噪声提供低阻抗回路。对于高速芯片，可能需要多种容值的电容组合（如10uF + 0.1uF + 0.01uF）。
- 大容量储能电容： 在电源输入端口、电源转换芯片输出端、各功能模块电源入口处放置大容量电解电容或钽电容（如10uF - 1000uF），提供低频储能和稳压。
- 电源线加粗： 承载较大电流的电源线必须足够宽，以降低阻抗和压降。
- 滤波： 在电源入口、模块电源入口、噪声源（如开关电源）输出端、敏感电路输入端使用LC（电感电容）或π型滤波器滤除噪声。
-
信号线布线规则：
- 关键信号优先： 优先布线时钟、高速差分线、复位线等关键信号。
- 最短布线： 所有信号线，尤其是高速、高频信号线，应尽可能短。
- 避免锐角/直角： 使用45°或圆弧拐角，减小高频信号的辐射和反射。
- 阻抗控制： 对于高速信号（如USB, HDMI, DDR内存），需要进行特性阻抗匹配（如50Ω， 90Ω差分），通过计算线宽、介质厚度、铜厚来实现。通常需要多层板配合。
- 差分对走线： 高速差分信号（如USB, LVDS）必须严格平行、等长、等距布线，并保持参考平面的完整性（下方不要跨分割区）。
- 远离干扰源/敏感区： 信号线（特别是高速线）远离晶振、开关电源、功率线、板边、连接器出口等干扰源或辐射区。避免在敏感模拟电路区上方平行走高速数字线。
- “3W”规则： 为避免串扰，相邻信号线中心间距应不小于3倍线宽。
- “20H”规则： 电源平面边缘应比地平面边缘内缩至少20倍两平面介质层厚度，减小边缘辐射。
- 避免跨分割： 信号线绝对不要跨越地平面或电源平面的裂缝/分割槽。如果必须跨越，需在跨越点附近放置缝合电容（Stitching Capacitor）连接两侧参考平面。
- 减少过孔： 高速线上尽量减少过孔数量，过孔会带来阻抗不连续和寄生电感电容。
三、 屏蔽与隔离
-
局部屏蔽：
- 对特别敏感或强干扰的电路模块（如高频振荡器、RF发射电路），可以使用金属屏蔽罩（Can）进行物理隔离。
- 在双层板上，可以在关键电路周围布置“Guard Ring”（保护环），即用地线围绕该区域，并多点连接到地平面上。
-
隔离器件：
- 在不同电平或不同地之间的信号传输（如数字到模拟、板间通信、工业控制），使用光耦或数字隔离器进行电气隔离，彻底切断地环路和噪声传导路径。
- 在接口处使用隔离电源为隔离侧供电。
四、 滤波技术
- 电源输入端滤波： 在交流或直流电源入口处设置EMI滤波器（包含共模电感和X/Y电容），抑制电网噪声传入和设备噪声传出。
- 信号线/接口滤波：
- 在I/O接口（尤其是电缆连接器）的信号线上，根据信号类型（低速数字、模拟、高速）和噪声频率，串联磁珠/电阻，并联电容到地或TVS管（瞬态抑制二极管）。滤波元件应靠近连接器放置。
- 对板间互连电缆，在接收端进行滤波。
- 去耦电容： 如前所述，是滤除芯片级电源噪声的最基本有效手段。
五、 接地技术细节
- 混合接地策略： 结合单点和多点接地优点。对所有数字模块采用多点接地到完整数字地平面；模拟电路采用单点接地或小区域多点接地后单点连接到数字地；接口地（如屏蔽层接地）通过电容或直接连接到机壳地。
- 机壳地 (Chassis Ground)：
- 通常通过螺丝孔、金属支架或专用接地点连接到设备的金属外壳。
- 接口屏蔽层、静电泄放点（ESD）、浪涌保护器件的地应连接到机壳地。
- PCB的工作地（数字地/模拟地）与机壳地的连接点要精心选择和设计（例如通过一个或多个高压电容、磁珠或直接连接在一点），避免形成地环路。
六、 其他技术
- 瞬态抑制：
- 在电源输入、I/O接口、感性负载（继电器、电机）开关处使用TVS管、压敏电阻、气体放电管等器件吸收浪涌和静电放电（ESD）。
- PCB材料选择： 对于高频应用，选择低损耗因数的板材（如FR4的高频版本、Rogers）。
- 软件抗干扰： 在MCU/CPU程序中加入看门狗、指令冗余、数据校验（CRC）、软件滤波、异常处理等机制，增强系统的容错能力。
总结与关键点
- 分层和地平面是基础： 多层板（特别是完整地平面）是实现良好EMC性能最有效的手段之一。
- 布局决定成败： 合理的功能分区和器件布局是抗干扰的前提。
- 最短路径和最小环路： 这是布线设计的核心原则，对高速信号至关重要。
- 电源完整性是关键： 充分的电源去耦滤波是保证所有芯片稳定工作的基石。
- 接地是艺术： 正确的接地策略和低阻抗地回路设计是解决大部分干扰问题的核心难点。
- 接口是薄弱环节： 接口（电源输入和信号I/O）是噪声进出PCB的主要通道，必须重点滤波和防护。

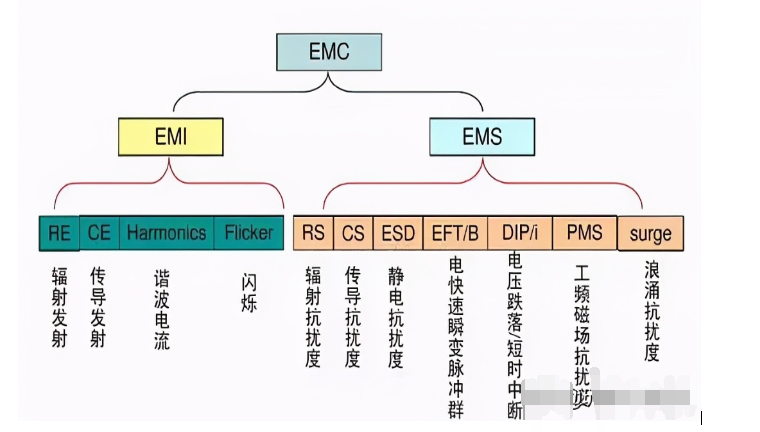

- 测试验证必不可少： 设计完成后，必须进行原理图检查（ERC）、布线检查（DRC）、信号完整性（SI）仿真（如有必要）和最终的电磁兼容性（EMC）测试（传导发射、辐射发射、抗扰度等），根据测试结果迭代优化设计。
抗干扰设计是一个系统工程，需要在设计之初就进行规划，并在整个设计过程中综合考虑以上各项技术。没有“一招鲜”的解决方案，最佳实践往往是多种技术措施的组合应用。遵循良好的设计规范和反复的测试验证是获得高可靠性、低噪声PCB的关键。
