PCB（印刷电路板）抗干扰性能的测试是一个系统性的过程，主要目的是评估PCB及其上的电子系统在各种电磁干扰环境下保持正常功能的能力。以下是用中文解释的常用测试方法：
1. 抗扰度测试
这是核心环节，模拟各种干扰源施加到PCB上，观察其反应：
- 静电放电测试：
- 目的： 模拟人体或物体静电放电对PCB的影响。
- 方法： 使用符合IEC 61000-4-2标准的静电放电模拟器（静电枪），在空气放电或接触放电模式下，对PCB的金属外壳、连接器、按键、缝隙等处施加不同电压等级（如±4kV, ±8kV, ±15kV）的静电脉冲。观察PCB是否出现复位、死机、数据错误、显示异常或永久损坏。
- 关键： 测试点选择、接地路径、放电等级。
- 电快速瞬变脉冲群测试：
- 目的： 模拟开关切换、继电器动作等产生的快速瞬态干扰（尖峰脉冲），主要影响电源线和信号线。
- 方法： 使用EFT/Burst发生器（符合IEC 61000-4-4标准），通过电容耦合钳或直接注入探头，将一串串纳秒级的快速脉冲群耦合到PCB的电源线、信号线、I/O线缆上。施加特定电压（如±0.5kV, ±1kV, ±2kV）、重复频率和持续时间。监测PCB功能是否异常。
- 浪涌测试：
- 目的： 模拟雷击感应、大功率设备开关等在电源线或长信号线上产生的能量较高的瞬态过电压/过电流。
- 方法： 使用符合IEC 61000-4-5标准的浪涌发生器，通过耦合/去耦网络，将不同波形（开路电压波形如1.2/50μs，短路电流波形如8/20μs）和等级（如±0.5kV, ±1kV, ±2kV, ±4kV）的浪涌脉冲施加到电源端口和信号线接口。评估PCB的保护电路（如TVS管、压敏电阻）效果和抗损坏能力。
- 射频电磁场辐射抗扰度测试：
- 目的： 评估PCB在外部高频电磁场（如手机、电台、Wi-Fi）照射下的抗干扰能力。
- 方法：
- 标准辐射抗扰度： 在电波暗室内，使用天线发射80MHz至6GHz（或更高）的射频电磁场（强度按标准如IEC 61000-4-3规定，如1V/m, 3V/m, 10V/m），对PCB进行照射。测试中PCB按预定工作模式运行，观察其性能是否在干扰下劣化或失效。
- 大电流注入： 使用BCI探头将射频电流（如1MHz至400MHz）直接注入线缆，模拟线缆拾取辐射干扰的情况（符合IEC 61000-4-6）。
- 传导抗扰度测试：
- 目的： 评估PCB对通过电源线、信号线等导线传入的射频干扰的抵抗能力。
- 方法： 使用CDN或电流注入探头（符合IEC 61000-4-6），将射频干扰信号（如150kHz至80MHz）直接注入到PCB的交流/直流电源端口和信号/控制端口。施加规定电平（如1V, 3V, 10V）。监测PCB功能。
- 工频磁场抗扰度测试：
- 目的： 评估PCB在强工频（50/60Hz）或谐波磁场（如变压器、大电流母线附近）下的抗干扰能力。
- 方法： 使用感应线圈产生特定强度的工频磁场（按IEC 61000-4-8），施加到PCB上。观察对霍尔传感器、感应线圈等磁场敏感器件或模拟电路的影响。
- 电压跌落与中断测试：
- 目的： 模拟电网波动、负载切换引起的电源电压短暂跌落或中断。
- 方法： 使用可编程交流/直流电源模拟器，按照IEC 61000-4-11/34标准，产生不同幅度（如40%, 70%跌落）、持续时间（如10ms, 100ms, 5000ms）和类型的（跌落、短时中断、电压变化）电源扰动。测试PCB是否能保持运行、正确复位或数据不丢失。
- 电源纹波与噪声注入测试：
- 目的： 评估PCB电源系统的稳定性以及对电源噪声的敏感度。
- 方法： 在电源输入端叠加可控的纹波和噪声（不同频率、幅值、波形），观察其对核心芯片（如MCU、ADC、DAC）、时钟电路、模拟电路等工作状态的影响。
2. 发射测试
虽然主要是评估PCB对外产生的干扰，但高发射往往意味着内部干扰源强或抗干扰设计薄弱，间接相关。
- 传导发射测试： 测量PCB通过电源线和信号线传导到电网或其他设备的干扰电平（CE）。
- 辐射发射测试： 在电波暗室或开阔场测量PCB向空间辐射的电磁干扰电平（RE）。超标会影响自身和其他设备的抗扰度环境。
3. 功能性测试与信号完整性监测
- 目的： 在上述抗扰度测试中，必须实时监测PCB的关键功能是否正常。
- 方法：
- 软件监控： 通过串口、USB、以太网等接口，实时读取和记录MCU的运行状态、关键变量、错误标志位等。
- 硬件监控：
- 示波器：监测关键模拟信号（如传感器输出、基准电压、振荡器波形）、数字信号（如时钟、复位、使能信号）、电源轨的电压波动。
- 逻辑分析仪：捕获和分析关键数字总线（如SPI, I2C, UART）的数据通讯，检查有无误码、丢包、时序违规。
- 误码率测试仪：专门测试高速数据链路（如USB, Ethernet, LVDS）在干扰下的误码率。
- 指定功能： 让PCB执行特定的、容易被干扰影响的任务（如高精度ADC采样、PWM输出控制、电机驱动、显示屏刷新、通讯数据包发送接收），并验证其准确性。
4. 近场扫描与故障诊断
- 目的： 在测试失败时定位干扰源或敏感点。
- 方法：
- 近场探头： 用小型的磁环探头或电探针在PCB表面近距离扫描，配合频谱分析仪，定位产生强辐射的区域（干扰源）或对外部场敏感的区域（抗扰度薄弱点）。
- 电流探头： 在关键电源路径（如去耦电容、芯片引脚）测量高频电流，分析电源噪声。
- 热成像： 观察是否有元器件在干扰下异常发热（可能表示过应力或闩锁）。
- 故障注入与分析： 在确定敏感点后，有针对性地在该点或相关路径注入干扰，深入分析失效机理。
关键要素与注意事项
- 测试标准： 依据产品应用领域，遵循相应的国际标准（如IEC/EN 61000-4-X系列、CISPR系列）、国内标准（GB/T 17626.X系列）或行业/客户特定标准。标准规定了测试项目、等级、方法、设备要求和合格判据。
- 测试环境：
- 实验室认证： 重要测试（尤其是认证测试）需在符合标准的电磁兼容（EMC）实验室（如半电波暗室、屏蔽室）进行，保证环境本底噪声低，测试结果可靠。
- 预测试/摸底测试： 可在普通实验室进行初步测试，发现问题并整改。
- 测试设备： 需要使用经过校准的专业EMC测试设备（静电枪、EFT发生器、浪涌发生器、射频信号源、功率放大器、天线、接收机/频谱仪、耦合钳/CDN、示波器、逻辑分析仪等）。
- 被测设备配置与状态：
- PCB应安装在其最终产品形态（机箱内）或具有代表性的测试夹具上。
- 连接所有必要的线缆（电源线、I/O线）。
- 运行在最典型、最严苛的工作模式。
- 监测点与故障判据：
- 明确定义需要监测的关键信号和功能。
- 清晰定义什么是“测试失败”（如功能丧失、性能降级超过允许范围、复位重启、数据错误、不可恢复的损坏等）。
- 测试报告： 详细记录测试条件（标准、等级、配置、环境）、测试过程、观测现象、最终判定结果（通过/失败）及失败时的详细表现。
总结
PCB抗干扰性能测试是一个结合标准化的电磁兼容抗扰度测试方法和针对性的功能性监测的综合性过程。核心是在模拟的各种电磁干扰环境中，通过精密的仪器监测和分析PCB的关键功能和信号是否保持正常，从而评估其设计的鲁棒性。测试通常在专业实验室进行，遵循相关国际或行业标准。
怎么样才能提高敏感器件的抗干扰性能
提高敏感器件的抗干扰性能是指从敏感器件这边考虑尽量减少对干扰噪声 的拾取，以及从不正常状态尽快恢复的方法。 提高敏感器件抗干扰性能的常用措施如下：
2020-05-05 15:32:00
形成干扰的基本要素有哪些？如何提高敏感器件的抗干扰性能？
形成干扰的基本要素有哪些抑制干扰源的常用措施切断干扰传播路径的常用措施如何提高敏感器件的抗干扰性能
cnibooji
2021-04-06 09:12:46

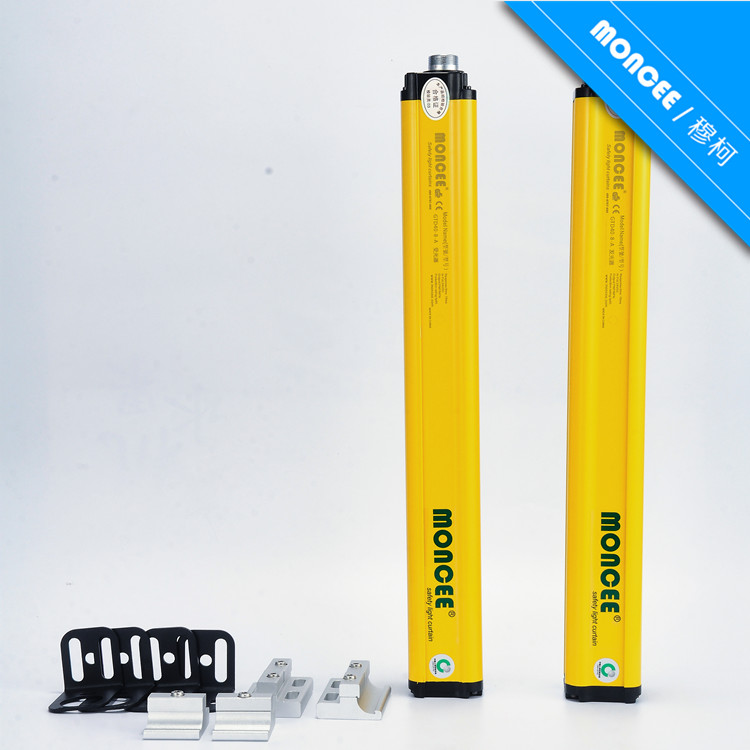

安全光幕的抗干扰性
现如今很多客户选购安全光栅的时候，可能会说需要我们的安全光栅要有抗干扰性，那么，在什么情况下需要我们的安全光栅具有抗干扰性，安全光栅抗干扰有什么用呢
2023-06-13 09:40:19
如何提高 SG-8200CG 可编程晶振的抗干扰性能?
提高爱普生SG-8200CG可编程晶振的抗干扰性能，主要涉及优化晶振的设计、使用环境和应用策略。以下是一些常见的提高抗干扰性能的方法：1.优化电源设计电源噪声是晶振受干扰的重要来源之一，因此，优化
2024-11-19 16:50:37
数字信号和光信号的抗干扰性详解
数字信号和光信号的抗干扰性详解 数字信号和光信号是现代通信技术的两大核心。数字信号是通过数字电路传输的二进制信号，而光信号则是通过光纤传输的脉冲光信号。这两种信号在实际应用中具有不同的抗干扰性，本文
2023-09-07 14:51:57
干货｜抗干扰天线的性能怎么测试？
抗干扰天线为何不适合进行RTK差分定位（二）为什么抗干扰天线不能做RTK差分（三）“既要又要”的抗干扰天线那么当我们拿到抗干扰天线之后，怎么测试抗干扰天线的性能指标
2025-05-14 11:23:26
PCB设计有哪些干扰因素以及如何抗干扰
在电子系统PCB设计中，为了少走弯路和节省时间，应充分考虑并满足抗干扰性的要求，避免在PCB设计完成后再去进行抗干扰的补救措施。
2019-12-25 17:37:34
PCB电路抗干扰的三个基本要素
PCB电路抗干扰在电子系统设计中，为了少走弯路和节省时间，应充分考虑并满足抗干扰性 的要求，避免在设计完成后再去进行抗干扰的补救措施。形成干扰的基本要素有三个：
fywyesfw
2019-07-25 07:11:06
如何解决单片机的抗干扰性问题？
厂家其C语言编译系统是有所差别的，特别是在一些特殊功能模块的操作上。所以如果对这些特性不了解，那么调试起来问题就会很多，反而导致执行效率低于汇编语言。如何解决单片机的抗干扰性问题？防止干扰最有效的方法
XYD漫漫
2022-03-24 10:20:35
PCB及电路抗干扰措施
抗干扰设计的基本原则是：抑制干扰源，切断干扰传播路径，提高敏感器件的抗干扰性能。1.抑制干扰源尽可能减小干扰源的du/dt、di/dt。这是抗干扰设计中最优 先考虑和最重要 的原则。 减小du/dt
seoseo
2020-11-10 10:43:02
电能质量在线监测装置有线通信技术的抗干扰性如何？
电能质量在线监测装置的有线通信技术（主要指光纤、工业级以太网、RS485）整体抗干扰性远优于无线通信，但不同有线技术的抗干扰能力存在差异 ——光纤通信抗干扰性最强（几乎不受电磁干扰），其次是带隔离
2025-10-24 18:10:29
PCB板中的抗干扰该如何设计？
抗干扰问题是现代电路设计中一个很重要的环节，它直接反映了整个系统的性能和工作的可靠性。对PCB工程师来说，抗干扰设计是大家必须要掌握的重点和难点。
2023-05-10 09:26:02
光电式传感器抗干扰性原理
提高其抗干扰性是非常重要的。 光电式传感器抗干扰性原理 1. 引言 光电式传感器通过光信号的变化来检测物体，其工作原理基于光电效应。在实际应用中，光电式传感器可能会受到电磁干扰、环境光干扰、温度变化等多种因素的影
2024-09-23 09:27:02
如何让测量仪器拥有“抗干扰性”
对测量结果产生比较大的影响，如何将测试中的干扰降到最低也是各测试工程师的难题。抗干扰措施的基本原则是：抑制干扰源，切断干扰传播路径，提高敏感器件的抗干扰性能。本文将简单的介绍一些功率分析仪测试时常
2019-04-02 13:49:39
提高系统抗干扰的措施
从整体和逻辑线路设计上提高机电一体化产品的抗干扰能力是整体设计的指导思想，对提高系统的可靠性和抗干扰性能关系极大。对于一个新设计的系统，如果把抗干扰性能作为一个重要的问题来考虑，则系统投入运行后
2022-11-17 20:43:22
如何提高敏感器件的抗干扰性能
充分考虑电源对单片机的影响。电源做得好，整个电路的抗干扰就解决了一大半。许多单片机对电源噪声很敏感，要给单片机电源加滤波电路或稳压器，以减小电源噪声对单片机的干扰。比如，可以利用磁珠和电容组成π形滤波电路，当然条件要求不高时也可用100Ω电阻代替磁珠。
2019-09-25 11:53:17
说说PCB的抗干扰设计 PCB设计中消除电磁干扰的方法
抗干扰问题是现代电路设计中一个很重要的环节，它直接反映了整个系统的性能和工作的可靠性。对PCB工程师来说，抗干扰设计是大家必须要掌握的重点和难点。PCB板的设计主要有四方面的干扰存在：电源噪声、传输线干扰、耦合和电磁干扰（EMI）。
2023-11-05 10:54:02
印刷电路板的抗干扰设计原则是什么
印刷电路板的抗干扰设计原则数字电路、单片机的抗干扰设计切断干扰传播路径的常用措施提高敏感器件抗干扰性能的常用措施
biukee
2021-03-17 08:00:01
如何提高pcb的抗干扰能力
电子设备的灵敏度越来越高，这要求设备的抗干扰能力也越来越强，因此PCB设计也变得更加困难，如何提高PCB的抗干扰能力成为众多工程师们关注的重点问题之一。
2019-09-18 14:25:07
LJA69M-3015PKM耐低温接近开关抗干扰性如何理解
耐低温接近开关的抗干扰性是其在低温环境下稳定工作的关键。通过采用屏蔽电缆、防震设计、防水防潮设计、稳定的电源设计和耐低温材料，这些开关能够在各种干扰条件下保持准确和可靠的性能。
2025-10-11 11:55:22
PCB板抗干扰电路设计中的问题与措施
抗干扰问题是现代电路设计中一个很重要的环节，它直接反映了整个系统的性能和工作的可靠性。对PCB工程师来说，抗干扰设计是大家必须要掌握的重点和难点。
2021-04-25 17:49:29

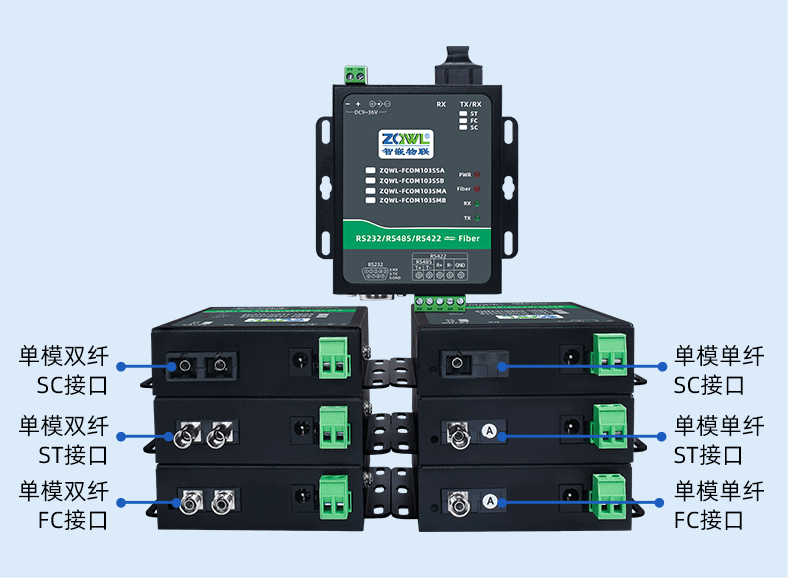

智嵌物联串口转光纤转换器-延长串口通信距离，增强抗干扰性能
智嵌物联研发的串口光纤收发器是将RS-485/422/RS232接口信号转换为光纤接口传输，通信距离可达20Km，大大延长串口的通信距离以及抗干扰性能。设备可自适应串口参数，无需设置，即插即用
2025-06-27 17:08:24

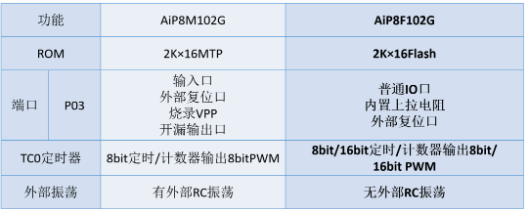

家电产品应用新科技-AiP8F102G，FLASH版本更高的抗干扰性能
