好的，我们来详细解释一下 PCB 分板应力。

简单来说，PCB 分板应力是指在将制造好的 PCB 拼板（Panel）分离成单个电路板（Singulation）的过程中，施加在板子上的机械力（应力）和由此产生的形变（应变）。

这个应力是 PCB 制造和组装（PCBA）后段工艺中的一个关键考量因素，因为它可能对 PCB 本身、其上的电子元器件（尤其是脆弱的无源器件如 MLCC 陶瓷电容）以及焊点造成损伤。

以下是关于 PCB 分板应力的详细说明：

产生原因：
- 机械力作用： 无论使用哪种分板方法（如 V-cut 分板机、铣刀分板机、激光分板、冲压分板），都需要施加外力来切断连接拼板各单板之间的连接桥（如 V 型槽、邮票孔连接筋、铣槽连接桥）。
- 材料形变： 在切断连接桥的瞬间，PCB 材料（通常是 FR-4 玻璃纤维环氧树脂）会发生弯曲、扭曲或振动。这种形变会在 PCB 内部和表面产生应力集中点。
- 冲击与振动： 分板过程，特别是冲压或某些高速分板机，会产生瞬间冲击和持续振动，这些动态力会传递到 PCB 和元器件上。
主要危害：
- 陶瓷电容（MLCC）开裂： 这是最常见且最严重的问题。MLCC 的陶瓷介质非常脆，无法承受大的弯曲应力或冲击。分板应力可能导致陶瓷体内部产生肉眼不可见的微裂纹（Crack），这些裂纹在后续使用中（如温度变化、轻微振动）会逐渐扩大，最终导致电容短路、开路或容值漂移，造成电路功能失效。这种失效往往具有潜伏性，在分板后测试可能正常，但在客户端或使用一段时间后才暴露。
- 焊点开裂/虚焊： 应力可能导致焊点（特别是 BGA、QFN 等底部焊点或靠近分板边缘的焊点）产生裂纹或与焊盘分离，造成电气连接不良或完全开路。
- 元器件脱落/移位： 过大的应力可能直接将轻小的元器件（如电阻、电容、电感）从焊盘上震落或移位。
- PCB 基材损伤： 极端情况下，应力可能导致 PCB 基材出现分层、铜箔断裂或边缘毛刺/撕裂。
- 连接器/接口变形： 靠近分板边缘的连接器可能因受力而影响其插拔性能或接触可靠性。
影响分板应力大小的因素：
- 分板方法：

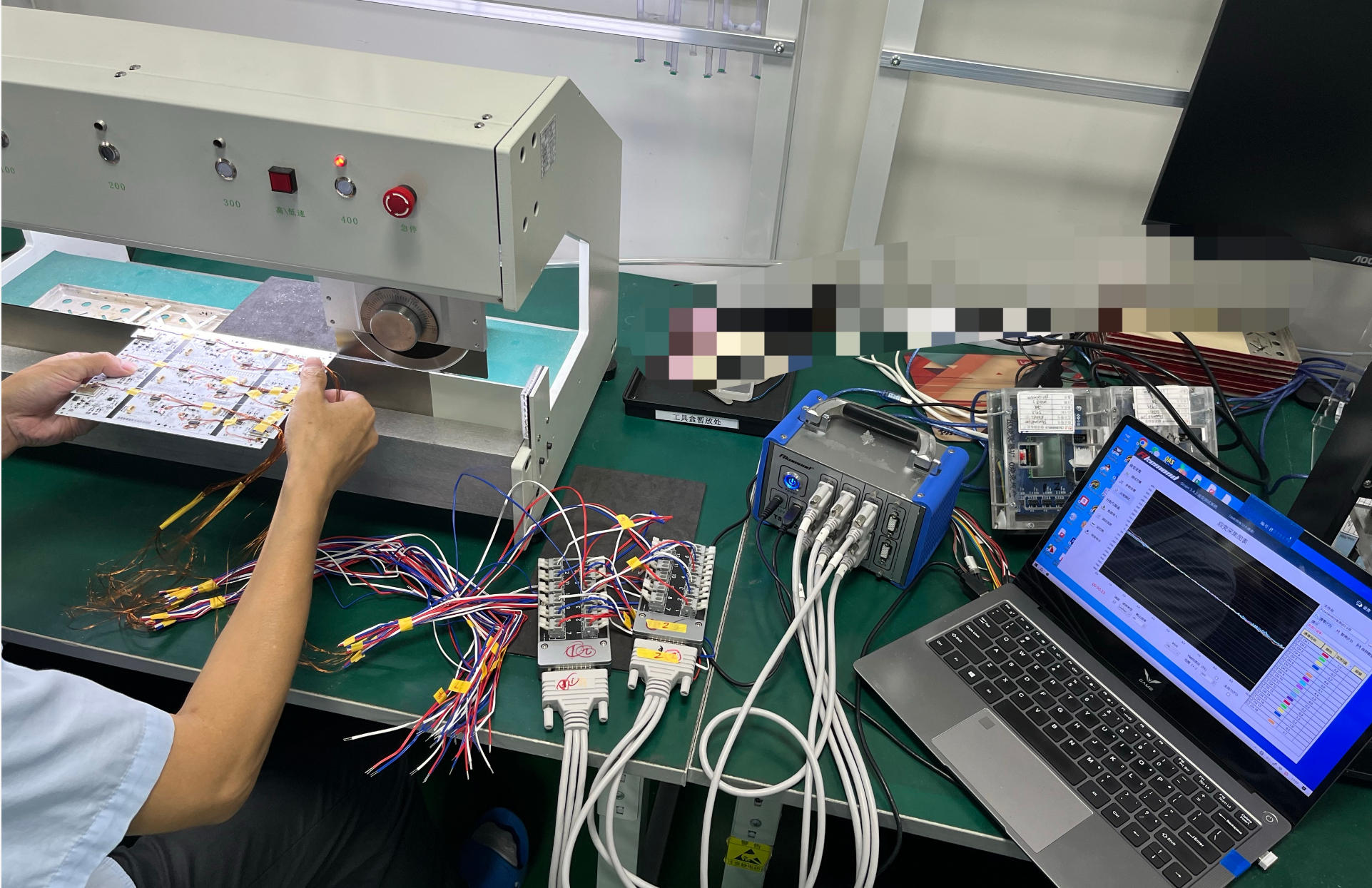

  - V-cut 分板机（Scoring）： 通常产生弯曲应力最大，因为需要将板子弯折来分离。对 MLCC 风险最高。

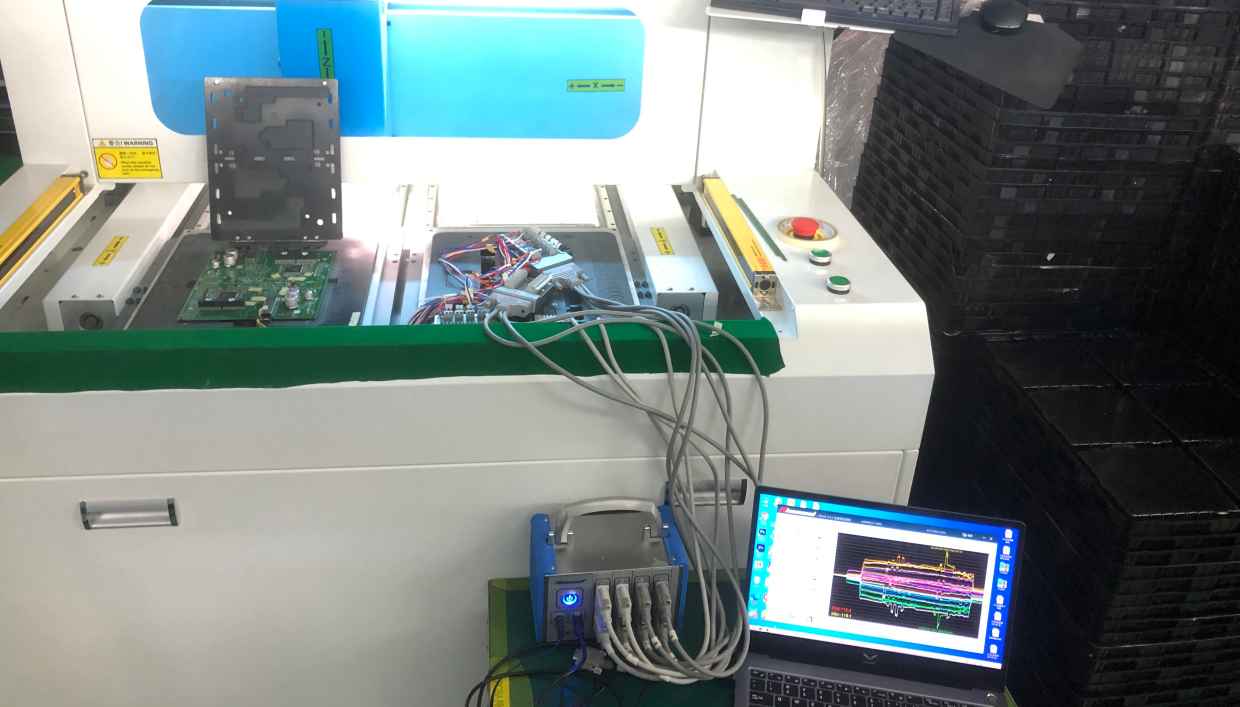

  - 铣刀分板机（Routing）： 产生的主要是剪切应力和振动。应力相对 V-cut 较小且更可控，是目前主流推荐方法。
  - 激光分板： 非接触式，理论上应力最小，精度高，但设备成本高，速度可能较慢，且可能产生热影响区。
  - 冲压分板： 产生瞬间冲击应力，对板子和元器件的冲击很大，风险高，一般只用于简单、低密度、对可靠性要求不高的板子。
- 分板设备与参数：
  - 刀具： 铣刀的锋利度、转速、进给速度、切割深度、刀具路径设计（顺铣/逆铣）都直接影响切削力和振动。
  - 夹持/支撑： 分板时对拼板的支撑方式和稳定性至关重要。支撑不足会导致板子过度弯曲或振动。真空吸附平台和定制夹具能有效减少应力。
  - 设备刚性与精度： 设备本身的刚性和运动控制精度影响振动的传递和切割的平稳性。
- PCB 设计：
  - 连接桥设计： V-cut 的深度和角度，邮票孔的数量、大小、间距，铣槽连接桥的宽度和位置，都影响分离时需要的力和产生的应力。
  - 元器件布局： 最关键的因素之一！ 脆弱的 MLCC 等器件必须远离分板边缘（通常建议至少 5mm，对于大板或高应力工艺可能需要更远）。避免将元器件跨接在分板线上或 V-cut 槽上方。BGA 等大型器件也应尽量远离边缘。
  - 板厚与尺寸： 板子越薄、尺寸越大，刚性越差，越容易在分板时弯曲变形，应力问题越突出。
  - 层压质量： PCB 基材本身的层压结合强度影响其抗分层的能力。
- 拼板设计：
  - 拼板的大小、连接桥的数量和分布影响整体刚性和分板时的受力分布。
如何降低分板应力风险：
- 首选铣刀分板： 尽可能使用精密铣刀分板机代替 V-cut 分板机。
- 优化分板参数：
  - 使用锋利刀具并定期更换。
  - 优化铣刀转速、进给速度和切割深度（通常高速、慢进给、多刀浅切比低速、快进给、深切产生的应力小）。
  - 优化刀具路径（如使用顺铣）。
- 加强支撑与夹持：
  - 使用带有良好真空吸附平台的分板机。
  - 为特殊板型设计专用夹具，在分板线下方和周围提供充分支撑，防止板子下垂或振动。对于薄板或大板尤其重要。
- 优化 PCB 设计：
  - 严格遵守元器件到板边的禁布区规则。 这是最有效的预防措施！
  - 优化连接桥设计（如增加邮票孔数量、减小连接筋宽度）。
  - 考虑在分板路径附近增加加强筋”或“应力释放槽”（需谨慎设计，有时效果有限）。
  - 避免在分板区域下方走重要信号线。
- 考虑激光分板： 对于极高可靠性要求或对传统分板应力极其敏感的板子（如大量靠近边缘的 MLCC），评估激光分板的可行性。

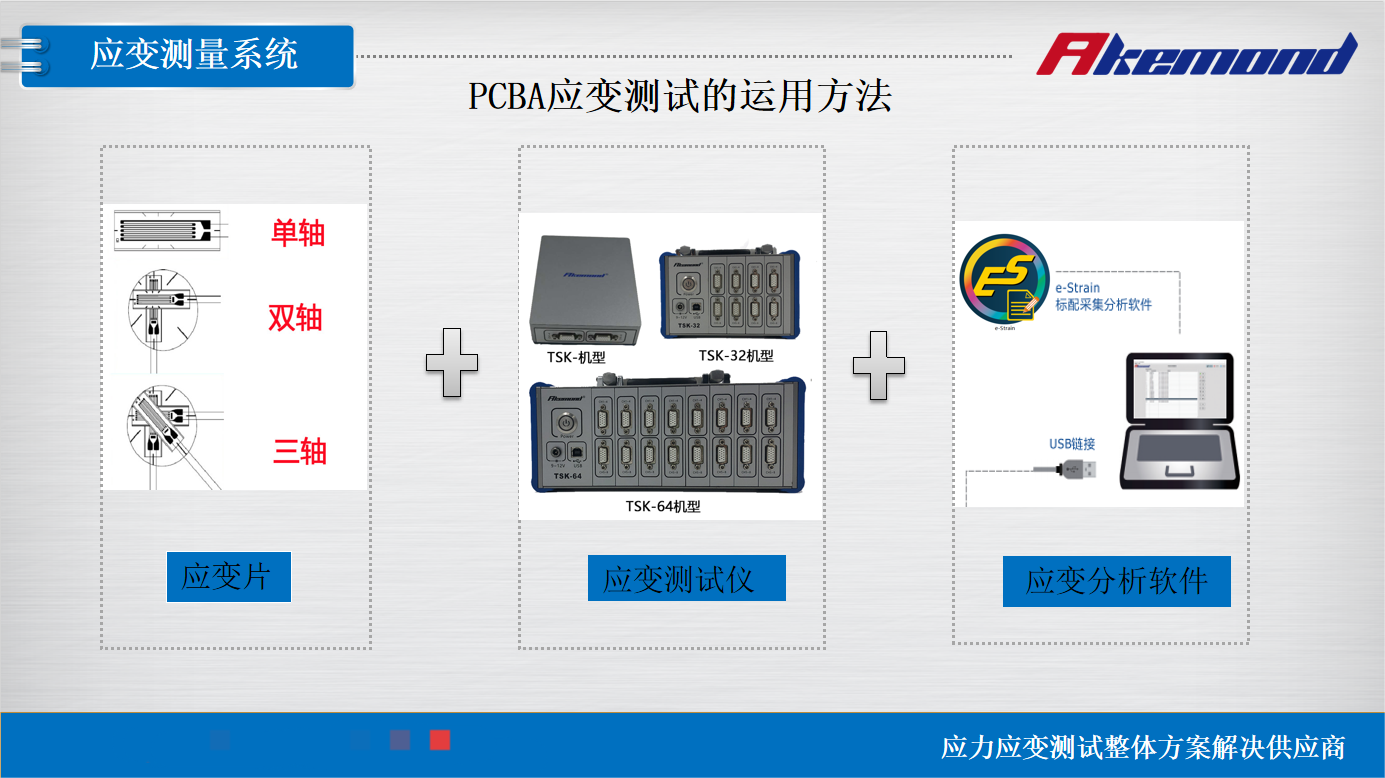

- 分板后检查：
  - 对靠近分板边缘的 MLCC 进行抽样或全检（使用放大镜、显微镜或自动光学检测 AOI 检查裂纹）。
  - 对关键焊点进行 X 光检查或染色渗透测试。
  - 进行功能测试和环境应力筛选（ESS）以发现潜在损伤。

总结：

PCB 分板应力是制造过程中一个不可忽视的可靠性风险源，尤其对陶瓷电容构成严重威胁。它主要来源于分板时的机械力、弯曲和振动。通过选择合适的分板方法（首选铣刀）、优化分板工艺参数、使用有效的支撑夹具，以及最关键的——在 PCB 设计阶段严格遵守元器件布局规则（远离分板边缘），可以显著降低分板应力带来的损伤风险，提高最终电子产品的质量和长期可靠性。忽视分板应力管理，可能导致产品在客户端出现难以排查的间歇性故障或早期失效。
