“杂散指标”是电子与通信领域(尤其在射频系统、无线设备中)用来衡量信号纯净度的关键参数。它描述的是在工作频率之外的、不需要的、有害的频率分量的强度水平。
简单来说,当设备(如发射机、本振、放大器、变频器)工作时,它除了产生期望的主信号外,还会产生其他无关的信号。这些不需要的信号就被称为杂散信号(Spurious Emissions/Spurious Signals/Spurs)。杂散指标就是对这些有害信号强度进行限定的技术规格。
以下是关于杂散指标的关键点:
-
定义:
- 在规定的工作带宽之外产生的不需要的发射。
- 它们通常出现在与主信号成谐波关系(如2倍、3倍主频)、互调关系或特定噪声的位置上。
-
衡量方式:
- 绝对功率电平: 通常以分贝毫瓦表示,例如
<-60 dBm @ xxx MHz(在xxx兆赫兹频点,杂散功率小于 -60 dBm)。 - 相对于载波/主信号的电平: 最常用的方式。表示为dBc(相对于载波的分贝数),例如
<-50 dBc(杂散功率低于主信号功率50分贝)。 - 频谱密度: 在特定带宽内的功率,如
dBm/Hz或dBc/Hz(用于描述宽带噪声背景下的杂散)。
- 绝对功率电平: 通常以分贝毫瓦表示,例如
-
主要类型:

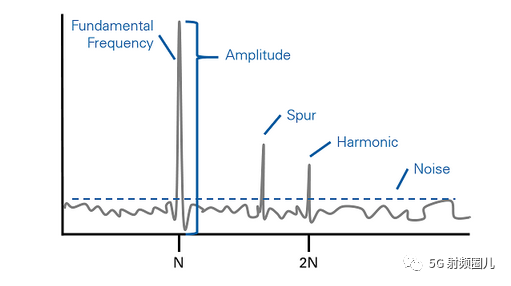

- 谐波: 主信号频率的整数倍频率上的信号。例如,1GHz的发射机可能在2GHz、3GHz处产生谐波杂散。
- 互调产物: 当两个或多个信号在非线性器件(如混频器、功放)中混合时产生的和频、差频信号。
- 寄生振荡: 由于电路设计或布局不当引起的电路自激振荡,产生在某些特定频率点。
- 时钟泄漏: 数字电路中的时钟信号串扰到射频输出中。
- 宽带噪声: 分布在很宽频率范围内的噪声基底抬升,有时会被归入杂散考量。
-
为什么重要(危害)?
- 干扰其他系统: 杂散信号可能落到其他通信系统的工作频带内,造成强烈干扰,导致对方设备无法正常工作或性能下降。这是最主要的危害。
- 干扰自身接收机: 发射机的杂散信号可能落入自身接收机的通带内,造成自干扰(特别是在全双工系统如FDD中)。
- 降低频谱利用效率: 违背电磁兼容原则,占用并污染宝贵的频谱资源。
- 降低信噪比: 接收系统中,本振源的杂散会降低混频器输出的信噪比。
- 泄露信息: 特定杂散模式可能无意中泄露设备的调制、编码或状态信息。
-
相关标准:
- 法规强制要求: 各国/地区的无线电管理机构(如FCC、CE、工信部无线电管理局等)针对不同类型无线设备(手机、基站、WiFi、蓝牙、雷达等)都制定了强制性的杂散发射限值。设备必须通过认证测试才能上市销售和使用。
- 行业标准/协议: 3GPP、IEEE等组织在特定通信标准中规定了极其严格的杂散指标要求(如4G/5G基站标准)。
- 设备厂商规格书: 元器件(如射频芯片、滤波器、功放)的规格书中会明确标出其杂散性能指标。
-
如何实现良好的杂散指标(设计考量):
- 优化电路设计(如使用高性能混频器架构)。
- 精心设计滤波器(输出滤波器、带通滤波器)来抑制带外杂散。
- 改善电源设计和去耦,降低电源噪声耦合。
- 良好的电磁兼容设计和屏蔽。
- 选择线性度高、杂散性能好的元器件。
- 软件算法修正(如数字预失真DPD可降低功放互调杂散)。
总结:
“杂散指标”是评估电子/通信设备产生的工作频率之外的无用信号强度的规格参数。它以dBc(相对主信号)或dBm(绝对功率)为衡量单位。抑制杂散是确保设备满足电磁兼容标准、不干扰其他系统和自身、保证频谱效率及设备性能的关键。严格限制杂散是所有现代无线设备和系统的核心设计要求之一。在测试设备是否符合规格或法规要求时,杂散指标是重点测量的项目。
如何满足高性能基站(BTS)接收机对半中频杂散指标的要求?
如何满足高性能基站(BTS)接收机对半中频杂散指标的要求?为达到这一目标,工程师必须理解混频器的IP2与二阶响应之间的关系,然后选择满足系统级联要求的RF混频器。混频器数据手册以二阶交调点(IP2)或2x2杂散抑制指标的形式表示二阶响应性能。
Karangao
2019-08-21 07:53:30
如何确定总体半中频杂散指标?为LTE接收机选择RF混频器?
如何满足高性能基站(BTS)接收机对半中频杂散指标的要求?为达到这一目标,工程师必须理解混频器的IP2与二阶响应之间的关系,然后选择满足系统级联要求的RF混频器。混频器数据手册以二阶交调点(IP2)或2x2杂散抑制指标的形式表示二阶响应性能。
esgss
2019-08-30 07:53:12
我国5G NR的划分频率 5G终端的共存杂散指标
我们继续学习5G终端的共存杂散。今天的内容比较耗费眼力,因为数字较多,并且需要我们对照着去看一下R15,R16,R17,R18的区别。篇幅的原因,本文只挑选我国5G划分频段所对应的3GPP共存杂散情况来学习。
2023-10-30 10:59:54

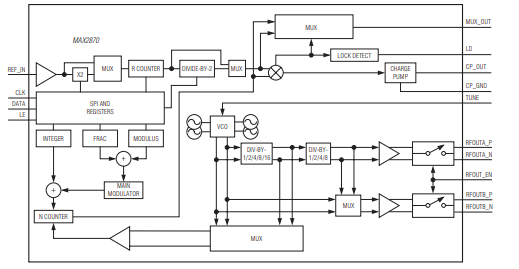

MAX2870 23.5MHz至6000MHz分数/整数N分频合成器/VCO技术手册
MAX2870为超宽频带锁相环(PLL),集成压控振荡器(VCO),能够工作在整数和分数N分频模式。配合外部参考时钟振荡器和环路滤波器,MAX2870可构成高性能频率合成器,产生23.5MHz至6.0GHz频率范围的时钟,并可保持优异的相位噪声和杂散指标。
2025-04-25 15:08:06
基于ADF4156频率合成器芯片的环路滤波器设计
的应用。环路滤波器是锁相环频率合成器的关键部分,是频率合成器设计中的一个最重要的环节,其参数的合理设计直接关系到频率合成器输出频率信号的杂散、相位噪声、稳定度及频率转换时间等多项指标,间接的影响通信系统
cmh7
2019-06-25 05:00:05
改进型DDS驱动PLL的原理及测试结果
(2) DDS信号输出后使用窄带电调滤波器,使频谱更加纯净。为了获得高指标的相位噪声和杂散指标,尽量减少PLL的倍频次数,因此尽可能地采用高频率输出的fdds直接鉴相。鉴相器属于敏感器件,fdds
一只耳朵怪
2020-12-03 16:06:44

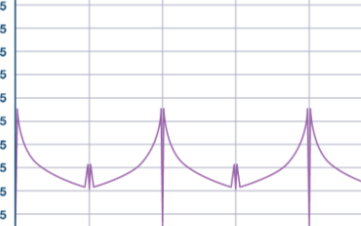

最麻烦的PLL杂散信号——整数边界杂散
锁相环 (PLL) 和压控振荡器 (VCO) 输出特定频率的RF信号,理想情况下此信号应当是输出中的唯一信号。但事实上,输出中存在干扰杂散信号和相位噪声。本文讨论最麻烦的杂散信号之一——整数边界杂散,它如何仿真与消除,你真的搞清楚了?
2023-05-22 11:10:35
PCB杂散电容大小计算方法 PCB杂散电容怎么消除
在整个PCBA生产制造过程中, PCB 设计是至关重要的一部分,今天主要是关于 PCB 杂散电容、影响PCB 杂散电容的因素,PCB 杂散电容计算,PCB杂散电容怎么消除。
2023-09-11 09:41:20
如何减少PCB杂散电容的影响
一站式PCBA智造厂家今天为大家讲讲如何减少PCB杂散电容的影响?减少PCB杂散电容的PCB设计方法。当提到PCBA上的电子电路时,经常使用的术语是杂散电容。PCB上的导体、无源器件的预制电路板
2023-08-24 08:56:32

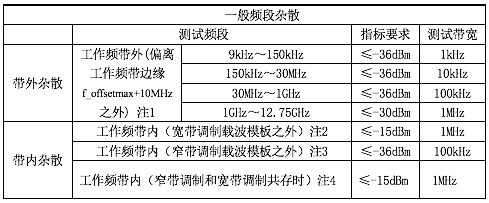

为什么要做杂散测试?
对无线电管理工作来说,杂散发射是产生干扰的重要原因 . 在无线电发射设备检测过程中,杂散测试是一个重要的必测项目。杂散是指在工作带宽外某个频点或某些频率上的发射,其发射电平可降低但不影响相应的信息传递。包括:谐波发射、寄生发射、互调产物、以及变频产物,但带外发射除外。
2022-09-16 15:49:55
什么是无杂散动态范围 (SFDR)?为什么SFDR很重要?
什么是无杂散动态范围 (SFDR)?为什么SFDR很重要? 无杂散动态范围(SFDR)是指模拟信号中最大的无杂散动态范围。它是在硬件设备中测量的。它是指能够测量的模拟信号的最大幅度范围,其中没有杂散
2023-10-31 09:34:29
技术资讯 | 如何减少电子电路中的杂散电容
-本文要点理解电路中的杂散电容。了解杂散电容如何影响电子电路。探索减少电路中杂散电容的策略。杂散电容就像被遗弃的宠物流浪在街道和巷子里一样,它们潜伏在电路中。本文将了解电子电路中的杂散电容是如何产生
2023-01-05 15:45:29
AD9164杂散问题如何解决?
出现一个与基带信号相关的杂散点幅度-50dBm左右,影响了射频输出的Sfdr。具体现象: 输出2.2ghz点频时,杂散点在2.6GHz 输出2.3ghz点频时,杂散在2.5ghz 输出2.4ghz点频
YYXIAO
2023-12-04 07:39:16
什么是晶振的杂散电容?
什么是晶振的杂散电容?晶振的杂散电容,也叫做寄生电容,是指电路中非人为设计、由物理结构自然产生的、有害的隐藏电容。它为什么重要?(影响)杂散电容之所以关键,是因为它会直接影响晶振的振荡频率精度。核心
2025-11-13 18:13:41
模块数据手册中杂散电感的定义方法
换流回路中的杂散电感会引起波形震荡,EMI或者电压过冲等问题。因此在电路设计的时候需要特别留意。本文给出了电路杂散电感的测量方法以及模块数据手册中杂散电感的定义方法。 图1为半桥电路的原理电路以及
2021-10-13 15:36:13
整数边界杂散的仿真测试与消除方法分析
锁相环 (PLL) 和压控振荡器 (VCO) 输出特定频率的RF信号,理想情况下此信号应当是输出中的唯一信号。但事实上,输出中存在干扰杂散信号和相位噪声。本文讨论最麻烦的杂散信号之一——整数边界杂散——的仿真与消除。
2020-09-09 10:09:56
AD9467采集信号的杂散如何消除?
各位大牛,请教一下。我现在用AD9467-250,采样时钟用AD9517-3出的200MHz,采集70M、0dBm单音信号。频谱上出现较多的杂散。ADC前端电路按照AD9467手册推荐的设计。ADC
小华同学
2023-12-08 06:52:03
高速TIA如何减小杂散电容Cstrayne ?
对于高速TIA的PCB来说,最大的挑战就是如何减小杂散电容Cstray了** 。这是为什么呢?假如带宽很高,增益很高,那么Cf可能需要设置在如0.5pF,而普通贴片电阻的杂散电容就有0.1pF。
2023-11-01 10:59:04
直流杂散电流干扰的判别方法
(1)外观判断法对埋地管道来说,如果受到直流杂散电流的腐蚀,其外观是:孔蚀倾向大,创面光滑、边缘比较整齐,有时有金属光泽,腐蚀产物似炭黑色粉末,无分层现象,有水存在且腐蚀激烈时,可以明显观察到电解
一只耳朵怪
2020-12-01 16:22:35
变频器控制引起的电机轴电压杂散
变频器控制引起的电机轴电压杂散 变频器(简称VFD)是通过调整输入电源频率和电压来控制电机转速的装置。它在工业控制应用中得到广泛应用,可以提高能效和精度,并减少能源消耗。然而,变频器控制引起的电机
2024-02-01 14:08:21
如何确定DDS输出信号频谱中的杂散源
直接数据频率合成器(DDS)因能产生频率捷变且残留相位噪声性能卓越而著称。另外,多数用户都很清楚DDS输出频谱中存在的杂散噪声,比如相位截断杂散以及与相位-幅度转换过程相关的杂散等。此类杂散是实际
哎呀2015
2023-12-15 07:38:37
使用AD9783时遇到的杂散问题如何解决?
每隔3KHz存在杂散,无法通过降低信号功率,改变时钟数据相位来改善 更改参考时钟为60MHz,杂散间隔变为15K 更改参考时钟为20MHz是,杂散消失 请问各位大神这个问题应该怎么考虑,谢谢 另外当去掉DAC输出辅助之后用示波器测试波形如下,这种现象是信号发生反射了吗?
Tutut
2023-12-07 07:09:55
什么是杂散干扰、互调干扰、阻塞干扰?
杂散干扰主要是由于接收机的灵敏度不高造成的。 发射机输出信号通常为大功率信号,在产生大功率信号的过程中会在发射信号的频带之外产生较高的杂散。 如果杂散落入某个系统接收频段内的幅度较高,则会导致接收
2023-05-08 16:18:38
一种新型的共址杂散测试方案
最高电平指标测试带宽杂散类型9 kHz—150 kHz-13 dBm1 kHz常规类型A150 kHz—30 MHz-13 dBm10 kHz常规类型A30 MHz—1 GHz-13
一只耳朵怪
2020-12-03 15:58:08

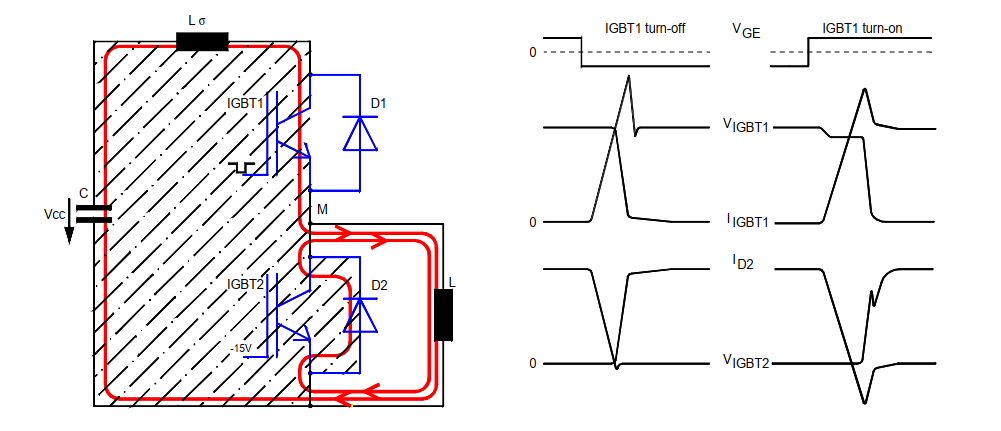

IGBT功率模块动态测试中夹具杂散电感的影响
