低功耗MOS管选型技巧

在低功耗应用中(如电池供电设备、IoT设备、传感器等),MOS管的选型需重点关注 功耗、效率、体积和成本 的平衡。以下是关键选型技巧:


1. 明确应用需求

  • 电压和电流范围:根据电路的最高工作电压(VDS)和负载电流(ID)选择,需留20%-30%余量。
  • 静态功耗:优先选择 低阈值电压(VGS(th))低栅极电荷(Qg) 的MOS管,降低驱动损耗。
  • 开关频率:高频应用需关注 开关速度(tr/tf)反向恢复电荷(Qrr),以减少开关损耗。

2. 关键参数优先级

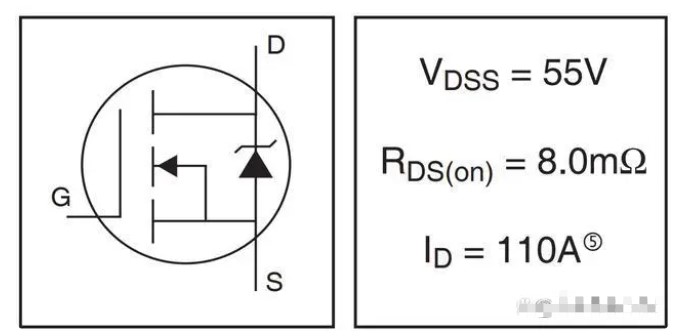

  • 导通电阻(RDS(on)):RDS(on)越小,导通损耗越低,但需平衡成本和封装散热能力。
  • 阈值电压(VGS(th)):低阈值电压(如1-2V)适合低电压驱动的微控制器(如3.3V/1.8V系统)。
  • 静态电流(IDSS):关断状态下的漏电流需极低(nA级),避免电池设备待机耗电。
  • 热性能:低功耗场景可能无需散热片,但仍需确保封装能承受环境温度。

3. 特殊需求

  • 逻辑电平兼容性:选择 逻辑电平MOS管(如VGS=2.5V即可导通),避免驱动电压不足。
  • ESD保护:对敏感电路(如传感器接口),优先选择内置ESD保护的型号。
  • 集成功能:部分低功耗MOS管集成 体二极管过温保护,可简化设计。

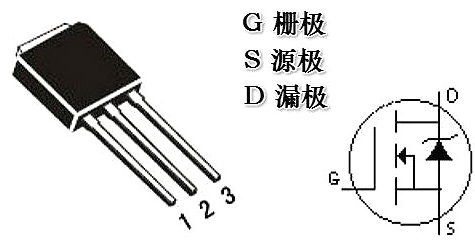

MOS管封装类型分析

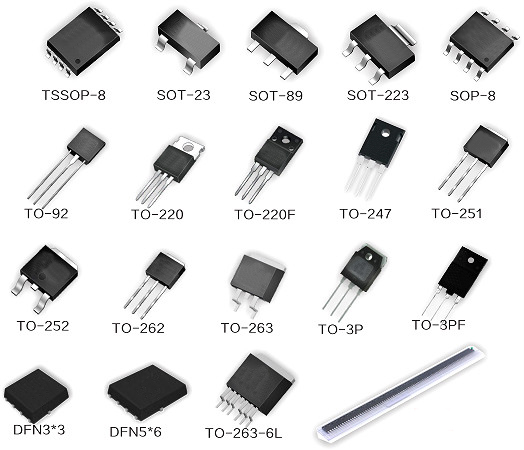

封装直接影响 散热能力、体积、焊接方式成本,以下是常见封装类型及适用场景:


1. 小型化封装(适用于低功耗紧凑设备)

  • SOT-23
    • 特点:超小体积(3mm²),适合高密度PCB。
    • 缺点:散热差,电流一般低于2A。
    • 应用:便携设备、传感器模块。
  • SOT-563(SC-70)
    • 更小尺寸(1.2mm×1.2mm),电流能力更低(<1A),适合超低功耗微电流场景。

2. 通用型封装(平衡体积与性能)

  • SOP-8
    • 特点:引脚间距适中,焊接方便,电流可达4-10A(视具体型号)。
    • 应用:消费电子、电源管理电路。
  • DFN(Dual Flat No-lead)
    • 特点:底部散热焊盘提升散热能力,体积小(如3mm×3mm),电流可达5-20A。
    • 应用:紧凑型电源模块、电池保护电路。

3. 高功率封装(需兼顾低功耗与散热)

  • TO-252(DPAK)
    • 特点:带散热片,电流能力高(10-50A),适合需要瞬间大电流的低功耗设备(如电机驱动)。
    • 缺点:体积较大。
  • QFN(Quad Flat No-lead)
    • 特点:多引脚+底部散热焊盘,平衡散热和尺寸(如5mm×5mm)。
    • 应用:高集成度低功耗系统(如PMIC周边电路)。

4. 特殊封装

  • WLP(Wafer Level Package)
    • 特点:芯片级封装(<1mm厚度),极致小型化,用于微型穿戴设备。
    • 缺点:成本高,维修困难。
  • Flip-Chip
    • 特点:直接倒装焊,降低寄生参数,适合高频低功耗应用(如射频开关)。

选型建议

  1. 低功耗首选:SOT-23/SOT-563(微电流)、DFN(中等电流)。
  2. 散热敏感场景:DFN/QFN(利用底部焊盘散热)。
  3. 高频/高密度设计:Flip-Chip或WLP封装。
  4. 避免过度设计:根据实际电流和空间需求选择,避免因追求小封装增加焊接难度。

通过结合 参数需求封装特性,可高效匹配低功耗MOS管,优化系统能效与可靠性。
