CAN（Controller Area Network）总线数据帧是通信的基本单元，其结构设计旨在高效处理优先级、数据完整性及可靠性。以下是标准帧与扩展帧的详细解析：

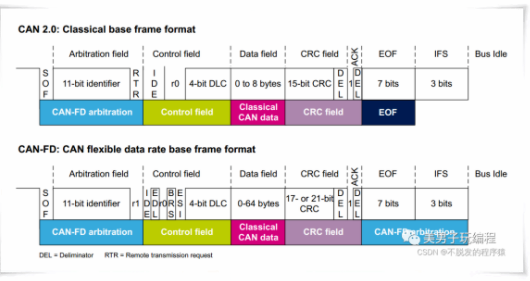

1. 帧起始（SOF, Start of Frame）
- 1位显性电平（0），标志数据帧的开始，同步节点通信。
2. 仲裁段（Arbitration Field）
用于标识符（ID）和总线优先级竞争，区分标准帧与扩展帧。
标准帧（CAN 2.0A）
- 11位标识符（ID）：唯一标识报文内容，数值越小优先级越高。
- RTR位（Remote Transmission Request）：显性（0）表示数据帧，隐性（1）表示远程帧。
扩展帧（CAN 2.0B）
- 29位标识符 = 11位基本ID + 18位扩展ID，支持更多报文类型。
- SRR位（Substitute Remote Request）：隐性（1），用于兼容标准帧。
- IDE位（Identifier Extension）：隐性（1）表示扩展帧，位于仲裁段中。
3. 控制段（Control Field）
- IDE位（标准帧中位于控制段）：显性（0）表示标准帧。
- 保留位（r0, r1）：显性（0），保留未来使用。
- DLC（Data Length Code, 4位）：指示数据段长度（0-8字节）。
4. 数据段（Data Field）
- 0-8字节：实际传输的数据，长度由DLC定义，短数据可填充未使用字节。
5. CRC段（Cyclic Redundancy Check）
- 15位CRC校验码：基于帧内容计算，检测传输错误。
- CRC界定符：1位隐性（1），分隔CRC与后续部分。
6. ACK段（Acknowledgment Field）
- ACK槽：发送端置隐性（1），接收端正确接收后覆写为显性（0）。
- ACK界定符：1位隐性（1），标志ACK结束。
7. 帧结束（EOF, End of Frame）
- 7位隐性（1）：标志数据帧终止，期间总线进入空闲状态。

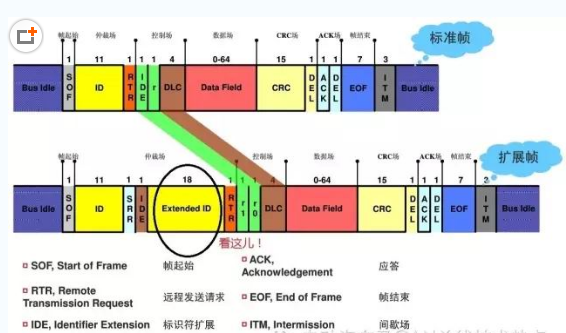

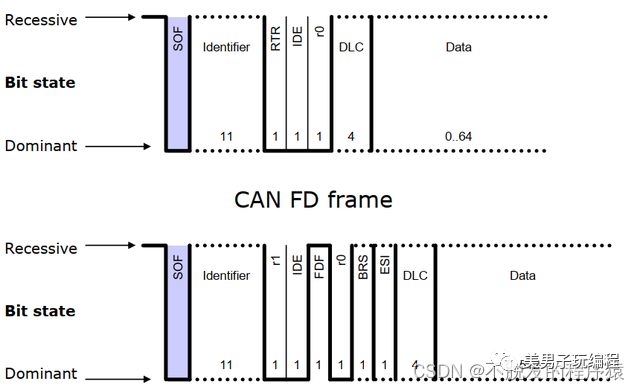

标准帧与扩展帧对比
| 字段 | 标准帧（CAN 2.0A） | 扩展帧（CAN 2.0B） |
|---|---|---|
| 标识符长度 | 11位 | 29位（11位基本ID + 18位扩展ID） |
| SRR位 | 无 | 隐性（1）替代标准帧的RTR位 |
| IDE位位置 | 控制段（显性0） | 仲裁段（隐性1） |
| 总位数 | 约44位（无数据时） | 约64位（无数据时） |
其他机制
- 位填充：每5个相同位后插入相反位，确保同步。

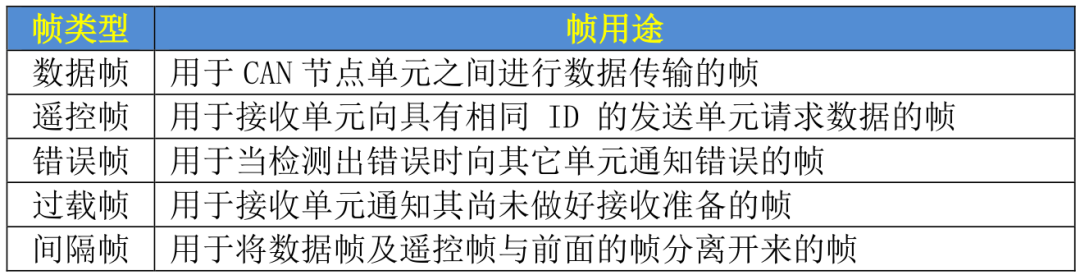

- 远程帧：无数据段，用于请求数据，结构类似但RTR位为隐性（1）。
通过上述结构，CAN总线实现了高效仲裁、可靠传输和错误检测，适用于实时性要求高的复杂系统。
