好的，CAN总线布线有严格的标准和规则，主要基于国际标准ISO 11898系列（特别是ISO 11898-2 针对高速CAN），同时也受到实际应用需求和行业最佳实践的补充。以下是关键的标准与规则：
-
基础标准：ISO 11898
- ISO 11898-2：物理层规范 (High-speed medium access unit)：这是最核心的标准，定义了高速CAN（最高可达1 Mbps）的电气特性、信号电平、拓扑、终端电阻等。
- ISO 11898-3：低速容错CAN物理层规范：定义了容错CAN（最高约125 kbps）的特性，常用于对电磁干扰敏感或需要单线冗余的应用（如某些车身控制）。
- ISO 11898-5：低功耗模式物理层规范：定义了具有唤醒功能的低功耗模式物理层。
- ISO 11898-6：选择性唤醒的CAN物理层规范：扩展了低功耗模式的功能。
- ISO 11898-7：1 Mbit/s CAN FD 物理层规范：定义了支持更高数据率（最高5 Mbps 数据阶段）的CAN FD物理层。
- 这些标准规定了：
- 信号差分电压： CAN_H 和 CAN_L 之间的电压差在显性位和隐性位时的范围。
- 终端电阻： 总线两端必须各接一个120欧姆 ± 1%（精度要求高）的电阻，用于匹配特性阻抗，消除信号反射。这是成功通信的关键！
- 拓扑结构： 推荐线性总线（总线型）拓扑。支线长度需要严格控制（见下文）。
- 特性阻抗： 电缆的特性阻抗应为 120欧姆 ± 10% (通常在108-132欧姆范围)。双绞线设计就是为了维持这个阻抗。
-
线缆规则 (电缆选择)
- 类型： 必须使用屏蔽双绞线。
- 绞距： 较紧密的绞合（典型如20-30mm绞距）能提供更好的抗电磁干扰（EMI）和降低电磁辐射（EME）能力。非常重要！
- 屏蔽： 铝箔加编织网或纯编织网屏蔽层提供最佳EMC性能。屏蔽层应在每一连接点（节点）和主干线两端良好接地。避免使用“猪尾巴”接地。
- 线规（导体截面积）：
- 常用 AWG20 或 AWG22。
- 负载多（节点多）或距离长时，建议使用更粗的线（如AWG18）以减少压降。
- 颜色标准：
- 普遍遵循：CAN_H：浅色（通常黄色/橙色/白色）， CAN_L：深色（通常绿色/橙色/蓝色）。重要的是在整个网络中保持颜色一致。屏蔽线一般为裸铜或透明套管。
- 阻抗匹配： 如上所述，电缆特性阻抗应接近120欧姆。
- 类型： 必须使用屏蔽双绞线。
-
拓扑结构规则
- 主干线： 主干线应尽量是连续的、无分支的。所有节点通过短支线连接到主干线上。
- 支线长度：
- 最大支线长度： 是限制信号反射和延迟的关键因素。严格限制支线长度至关重要！目标是尽可能短。
- 经验法则 (高速CAN < 1Mbps)： 单个支线最大长度一般限制在 0.3米 (30厘米) 以内。系统内所有支线长度的总和应尽可能短。
- 数据率影响： 波特率越高，能容忍的支线长度越短。对于125kbps以下的低速容错CAN，支线限制可放宽（可能达到数米），但仍需谨慎。
- 更精确的计算： 最大支线长度 (L) 取决于波特率、信号传播速度、信号边沿时间。一个估算公式是
L_max (米) ≈ (波特率时间 * 信号传播速度) / 10，但强烈建议参考具体标准和应用指南。
- 避免星型拓扑和T型接头： 这些结构会引入严重的信号反射和不匹配问题，是导致通信失败的常见原因。
-
终端电阻规则
- 数量： 在总线两端（头尾），各接一个终端电阻。
- 阻值： 120欧姆 ± 1%（高精度）。
- 精度： 1%精度的电阻是为了确保阻抗匹配良好，减少反射。避免使用5%或10%精度的普通电阻。
- 位置： 电阻必须安装在物理上位于总线最远两端的节点上，或者直接安装在主干线两端。所有中间节点不应安装终端电阻。
- 连接： 电阻连接在 CAN_H 和 CAN_L 之间。
-
接地规则
- 屏蔽层接地： 屏蔽层应在连接点（节点）和主干线两端可靠地接至设备（节点）外壳/底盘地（机壳地）。接地应短而粗。
- 等电势： 所有节点应位于同一个电气地参考点上。长距离或不同电源系统间应考虑使用隔离式CAN收发器或光纤中继器来避免接地回路电流（地偏移）。
- 避免“猪尾巴”接地： 剪断屏蔽层拧成一股再接地的方式（称为“猪尾巴”）会显著增加高频阻抗，降低屏蔽效果。应使用360度环绕连接的金属屏蔽夹/连接器。
-
布设与安装规则
- 远离干扰源： 远离高压线、电机、变频器、继电器线圈、开关电源等高噪声源。
- 平行走线间距： 与高压线、电源线平行走线时，保持足够距离（>10cm，越远越好），避免平行过长。不可避免时，应交叉走线（最好是90度垂直）。
- 线缆固定： 避免过度拉伸、弯折过紧（小于线缆最小弯曲半径），防止损伤。
- 连接可靠性： 所有连接点（接头、端子、DB9插针）应牢固可靠，避免虚接、氧化。推荐使用压接方式。

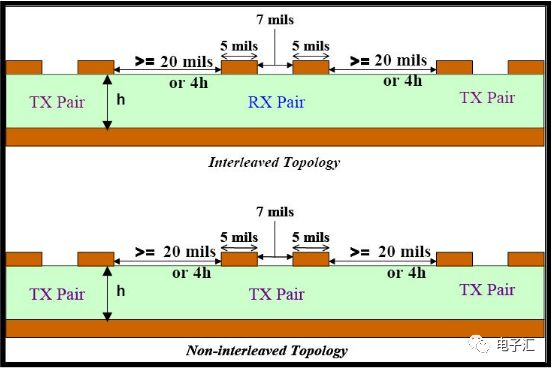

- 长度匹配： CAN_H和CAN_L导线在连接器内或到收发器的走线应尽量等长（长度差小于1cm或更小），这对高速/FD尤其重要。
- 线束保护： 在易磨损、高温、有油污区域，使用波纹管或耐磨套管保护。
- 总线长度与波特率： 波特率越高，允许的总线最大长度越短。例如：
- 1 Mbps：理论最大长度约40米（实际受节点、布线质量、噪声影响会更短）
- 500 kbps：约100米
- 250 kbps：约250米
- 125 kbps：约500米
- （这些是近似值，实际应用需参考标准和规范并留有余量）
-
其他重要考虑
- 节点数量限制： 标准理论上支持最多110个节点，但实际受收发器驱动能力、线缆压降限制，通常小于32个（高速CAN）。低速/容错CAN可能支持更多节点。
- CAN FD特殊要求： CAN FD的数据阶段波特率更高（5Mbps），对信号完整性和阻抗匹配的要求更为严格。支线必须非常短（<10cm），总线长度短于传统CAN，终端电阻精度、屏蔽和接地需要更高质量。避免连接器阻抗不连续点。
总结关键操作规则（黄金法则）：
- 用屏蔽双绞线：AWG20-22，120欧姆阻抗，紧密绞合。
- 两端接终端电阻：120Ω ±1%，仅总线物理两端，中间不加。
- 支线要短直：高速CAN ≪0.3米，总和最短化，严禁星型/T型。
- 屏蔽层多点良好接地：屏蔽两端和每个连接点接地，避免猪尾巴。
- 靠近主干线：节点尽量直接连接在主线上。
- 远离噪声源：与动力线、干扰源保持距离，交叉垂直走线。
- 端口与波特率匹配：高波特率用短线，低波特率可用长线。
- 接地等电势：防止地回路电流，必要时用隔离收发器。
遵循这些标准和规则，是保证CAN总线网络长期稳定、可靠通信的基础。在实际工程中，应查阅并遵守目标行业（如汽车、工业自动化）的具体规范和设计指南。
CAN总线调整同步的规则是什么

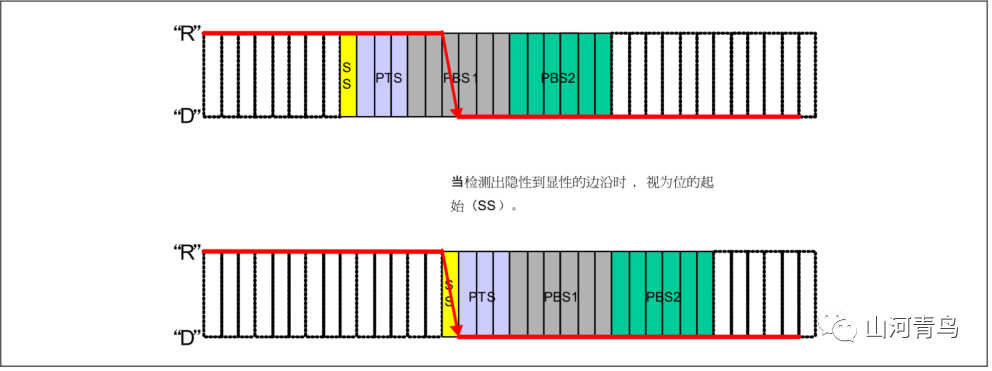

硬件同步 接收单元在总线空闲状态检测出帧起始时进行的同步调整，在检测出边沿的地方不考虑SJW的值而认为是SS段。硬件同步的过程如下图所示 ： 再同步 在接收过程中检测出总线上的电平变化时进行的同步
