运放电路

好的！运放（运算放大器）是一种极其重要的高增益、直流耦合的电子器件，它最初设计用于模拟计算机中进行数学运算（如加法、减法、积分、微分），故名“运算”放大器。如今，它广泛应用于各种电子电路中，实现信号放大、滤波、比较、振荡、电压跟随、电流-电压转换等功能。

以下是用中文介绍运放电路的关键点：

一、运放的核心特点与理想模型

符号：

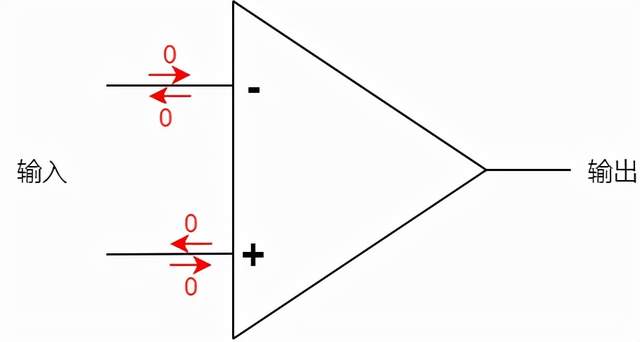

- 通常用一个三角形表示。有两个输入端和一个输出端。
- - 或 IN- ：反相输入端 - 信号加在此端会得到反相（相位相差180度）的输出。
- + 或 IN+ ：同相输入端 - 信号加在此端会得到同相（相位相同）的输出。
- OUT ：输出端。
- 通常还有正电源端 (V+, VCC, VDD) 和负电源端 (V-, VEE, VSS) 用于供电（可以是双电源或单电源）。
理想运放的特性 (简化分析)：
- 开环电压增益 (A_OL) 无穷大： Vout = AOL * (V+ - V-)。理论上，输入端极微小的电压差就能驱动输出达到饱和（接近电源电压）。实际运放的增益通常在10万到100万倍以上。
- 输入电阻无穷大： 两个输入端都不从信号源吸取电流（I+ = I- = 0）。
- 输出电阻为零： 输出端可以驱动任何负载而不影响输出电压。
- 带宽无穷大： 对所有频率的信号增益都相同。
- 共模抑制比 (CMRR) 无穷大： 输入端相同的电压变化（共模信号）不会引起输出变化。
- 失调电压/电流为零： 当输入差为零时，输出也为零（理想对称）。

二、运放的工作区域与负反馈

开环状态： 运放不加任何外部反馈回路时，工作在非线性区（饱和区）。
- 只要 V+ > V-，输出 Vout 就饱和到接近正电源电压 (V+ 或 VCC)。
- 只要 V+ < V-，输出 Vout 就饱和到接近负电源电压 (V- 或 VEE)。
- 应用：比较器 - 比较两个输入电压的大小。
闭环状态（负反馈）： 这是运放最常用的工作方式。将一部分输出信号通过外部元件（电阻、电容等）反相地送回输入端（通常是反相输入端 IN-）。负反馈：
- 强制运放工作在其线性放大区 (V+ ≈ V-)。
- 使电路的增益 (Vout / Vin) 稳定并仅由外部反馈元件决定，几乎不受运放本身开环增益变化的影响。
- 增加带宽（牺牲增益）。
- 改变输入/输出阻抗。
- 减少失真。

三、常见的基本运放电路（闭环）

反相放大器：
- 特点： 信号从反相端输入 (IN-)，输出信号与输入信号反相。
- 增益公式： Av = Vout / Vin = - (Rf / Rin)
- 输入阻抗： ≈ Rin（相对较低）。
- 电路结构： 输入信号通过 Rin 接 IN-，反馈电阻 Rf 接在 OUT 和 IN- 之间。IN+ 接地。
- 关键特性： IN- 是“虚地”点（电压≈0V）。

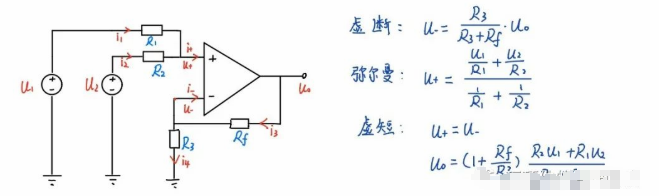

同相放大器：
- 特点： 信号从同相端输入 (IN+)，输出信号与输入信号同相。
- 增益公式： Av = Vout / Vin = 1 + (Rf / Rg)
- 输入阻抗： 非常高（接近理想运放的输入阻抗）。
- 电路结构： 输入信号直接接 IN+。反馈网络由 Rf 和 Rg 串联组成：Rf 接在 OUT 和 IN- 之间，Rg 接在 IN- 和地之间。
- 关键特性： IN+ 和 IN- 两个输入端的电压几乎相等 (V+ ≈ V- = Vin)。

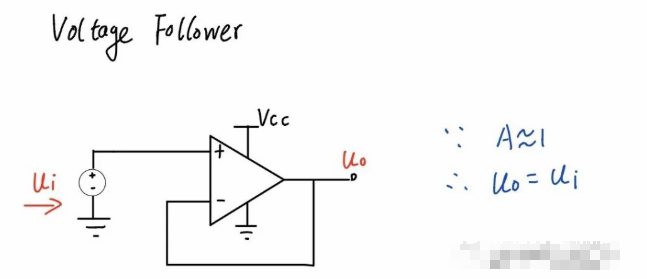

电压跟随器（单位增益缓冲器）：
- 特点： 同相放大器的特例 (Rf=0, Rg=∞)。
- 增益公式： Av = 1
- 输入阻抗： 极高。
- 输出阻抗： 极低。
- 用途： 用于隔离前后级电路，防止后级负载影响前级信号源。信号从 IN+ 输入，OUT 直接连接到 IN-（100%电压负反馈）。
- 关键特性： Vout = Vin, 输入输出同相。
加法器（反相求和放大器）：
- 结构： 多个输入信号分别通过各自的输入电阻 (R1, R2, ..., Rn) 加到反相输入端 IN-。反馈电阻 Rf 接在 OUT 和 IN- 之间。IN+ 接地。
- 输出公式： Vout = -Rf * (V1/R1 + V2/R2 + ... + Vn/Rn)
- 特点： 实现输入信号的加权反相求和。
减法器（差分放大器）：
- 结构： 利用运放处理两个输入信号 (V1 和 V2) 之差。
- 输出公式（当电阻匹配 R1=R2=R, Rf=Rg=R 时）： Vout = (Rf / R) * (V2 - V1)
- 用途： 放大差分信号，抑制共模信号（若电阻匹配良好）。
积分器：
- 结构： 将反相放大器中的反馈电阻 Rf 替换为电容 C。输入电阻 Rin 保留。
- 输出公式： Vout(t) = - (1 / (Rin*C)) * ∫ Vin(t) dt + Vout(0)（Vout(0)为初始电压）
- 用途： 输出是输入电压对时间的积分。常用于波形变换、控制环路等。
微分器：
- 结构： 将反相放大器中的输入电阻 Rin 替换为电容 C。反馈电阻 Rf 保留。
- 输出公式： Vout(t) = - Rf * C * (dVin(t) / dt)
- 用途： 输出是输入电压对时间的微分。对高频噪声敏感，实际应用常需额外措施。
