好的，请提供您想分析的运放电路描述、原理图或关键信息。我会用中文为您详细解释其工作原理和关键参数。
为了给您提供准确的分析，我通常需要以下信息（您可以提供尽可能多的细节）：
-
电路结构：
- 是反相放大器？ (输入信号加到运放的负输入端)
- 是同相放大器？ (输入信号加到运放的正输入端)
- 是电压跟随器/缓冲器？ (同相放大器的一种，增益=1)
- 是差分放大器/减法器？ (两个输入信号分别加到正负输入端)
- 是求和放大器？ (多个输入信号通过电阻加到反相端)
- 是积分器？ (反相端反馈电容)
- 是微分器？ (反相端输入电容)
- 其他特定应用电路 (如比较器、有源滤波器、电流-电压转换器等)？
-
元器件参数：
- 所有电阻的阻值 (R1, Rf, R2, Rg, RL 等)。
- 电容值（如果存在，如积分器、微分器或有源滤波器）。
- 电源电压 (如 ±15V, +5V 等)。
- 输入信号源 (Vin, V1, V2 等，包括 DC 或 AC 特性 - 频率/幅度)。
- 使用的运放型号 (如果有特定型号，其参数手册很重要)。
-
您想分析的具体方面：
- 输出电压 Vout 与输入电压 Vin (或多个输入) 的关系式（增益计算）？
- 输入阻抗和输出阻抗？
- 频率响应（带宽）？
- 是否工作在饱和区（非线性区）？输出是否限幅？
- 特定点（如反相输入端电压）的值？
- 电路的用途或功能？
在您提供具体电路信息之前，我先概括一下分析运放电路的基础方法和核心概念 (基于理想运放模型)：
运放电路分析的基石：虚短与虚断

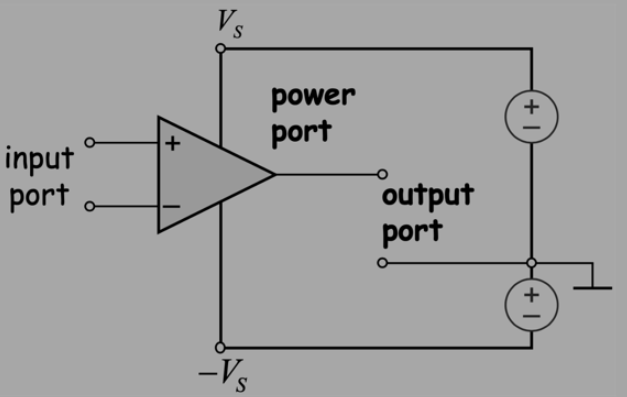

理想运算放大器具有以下两个重要特性，它们是分析大多数线性放大电路（工作在负反馈区）的核心：
-
虚短（虚地 - 主要用于反相输入配置）：
- 输入端口特性：开环增益无穷大。
- 含义： 在运放工作在线性区且有负反馈的情况下，运放的两个输入端电压差趋于无穷小： V+ ≈ V- (或写作 V+ ≈ V-)。
- “虚地”： 在反相放大器中，由于同相输入端通常接地（V+ = 0V），根据虚短，反相输入端 V- ≈ 0V。这个点称为“虚地”，它不是真正接地，但电位非常接近地电位。这点在分析反相放大器时极其有用。
- 注意： “虚短”不是真正的短路！它只是一个理想的数学近似（基于开环增益无穷大），用来建立 V+ 和 V- 之间的关系。
-
虚断：
- 输入阻抗无穷大。
- 含义： 流入运放正输入端和负输入端的电流都趋于零： I+ ≈ 0, I- ≈ 0。
- 应用： 这个特性允许我们分析节点电流时，可以忽略运放输入端本身的电流。输入信号源仅需驱动与输入端相连的外接电阻（或电容），而不需要向运放提供显著电流。
典型线性运放电路分析步骤 (应用虚短和虚断)
- 识别电路结构： 属于反相、同相、跟随器、差分放大器、求和器等。
- 应用虚短：
- 建立反相端电压 (V-) 和同相端电压 (V+) 的关系：V- = V+。
- 若同相端接地 (V+ = 0), 则反相端成为虚地 (V- ≈ 0V)。
- 应用虚断：
- 假设流入运放正负输入端的电流为零 (I+ = 0, I- = 0)。
- 分析节点电流（最关键的一步）：
- 选择关键节点，通常是反相输入端 (-) 或同相输入端 (+)。
- 写出流入该节点的所有电流之和为零（基尔霍夫电流定律，KCL）。
- 利用 V+ 或 V- 的已知关系（从第2步得到）代入电流方程。
- 解方程求输出：
- 电流方程中必然包含输入电压（如 Vin）和输出电压（Vout）。
- 解方程即可得到 Vout 关于 Vin（或多个输入）的表达式。
- 关键关系式 (使用虚短和虚断推导)：
- 反相放大器:
- 增益： G = Vout/Vin = - Rf/R1
- 输入阻抗： Zin = R1 (由输入端看进去)
- 当 V+ 接地时： V- ≈ 0 (虚地)；Iin = Vin/R1；If = -Vout/Rf = Iin
- 同相放大器:
- 增益： G = Vout/Vin = 1 + Rf/R1
- 输入阻抗： 非常高（理想情况下无穷大）
- V- ≈ V+ = Vin；Iin = 0 (虚断)；If 流向 Rf 的电流 = If 流向 R1 的电流。
- 电压跟随器：
- 增益： G = Vout/Vin = 1 (是同相放大器的特例，Rf=0, R1=∞)
- Vout ≈ Vin；高输入阻抗，低输出阻抗。
- 差分放大器：
- Vout = (Rf/R1) * (V2 - V1) （当外部电阻满足匹配条件 Rf/R1 = R3/R2）
- 关键：V- 和 V+ 的值由输入和分压电阻决定，并利用 V- ≈ V+。
- 反相放大器:
重要考虑因素（实际应用）
- 理想 vs. 实际： 上述分析基于理想模型。实际运放有输入失调电压、输入偏置电流、开环增益有限、带宽有限、压摆率限制、输出电流和电压范围限制、噪声等。在设计和深入分析时需考虑。
- 电源电压： 确保输入和输出都在运放的电源电压范围（通常需要轨到轨运放才能接近电源轨）和输出摆幅限制内，否则会进入饱和区（非线性区）。
- 反馈网络： 负反馈结构是保证运放在线性区稳定工作的关键。正确判断负反馈至关重要。
- 电路稳定性： 某些电路（尤其是积分器或有源滤波器）可能需要相位补偿以消除振荡。
- 选型依据： 选择运放时，需要根据电路需求（带宽、精度、功耗、噪声、输入/输出范围等）综合考虑参数。
请现在告诉我您需要分析的具体电路信息（结构、参数、输入条件等）以及您关注的分析点，我将使用上述原理为您详细解释。
典型运放电路的分析仿真
我又来分享笔记啦，最近搞单片机，发现确实很多基础知识都忘了哈，还是来继续学习模电。我这个运放电路笔记系列会把一些经典的信号运算处理过一遍，陆续记录一些典型运放电路的分析仿真，加强一下自身分析学习能力。
2022-11-01 17:22:22
运放电路的分析和选型
在学习运放选型前，我们需要先来透测的学习运放电路的内部结构和原理，对于我们来说是模拟电路中十分重要的元件，它能组成放大、加法、减法、转换等各种电路，我们可以运用运放的"虚短"和"虚断"来分析电路，然后应用欧姆定律等电流电压关系，即可得输入输出的放大关系等。
2023-07-05 09:57:50
关于运放电路分析和介绍
分析运放电路的工作原理时，紧扣“虚短”和“虚断”两个概念，再结合电路原理进行计算即可，非常方便，不需要记什么同向放大、反向放大，什么加法器、减法器、差分输入等计算公式。
2019-10-25 11:29:48
7大经典运放电路分析
在运放的实际使用，我们一般为了保持运放的频率特性，一般都采用双电源供电，但有的时候在实际使用，我们只有单电源的情况，也能实现运放的正常工作。
2023-01-29 14:54:08
经典运放电路分析：虚短和虚断
运算放大器组成的电路五花八门，令人眼花了乱，是模拟电路中学习的重点。在分析它的工作原理时倘没有抓住核心，往往令人头大。为此本人特搜罗天下运放电路之应用，来个“庖丁解牛”，希望各位看完后有所斩获。
2022-12-05 10:01:59
请教一个简单的运放电路的设计与分析
`如图所示，输入为电流源，电流范围在0-15mA，我的设想为：由于电流始终为正，所以可以设置静态工作点在三极管的微开启状态所以全B点电位为0.7V，即VCC*(R1+R2)/(R1+R2+R3)=0.7，VCC=5V但当考滤电流源时，IB是多少怎么算？如I=15mA，IB是不是这样算：75*（15mA-IB）= (R2+R4)*IB如果是这样算的话，IB取0.15mA时，R2为7.5K，而如果保持静态时三极管微导通R3=46K，总感觉这个电阻太大，这样的参数真的可以实现我要的功能吗？`
djq_lyy
2019-12-10 10:30:49
浅谈集成运放及典型运放电路
集成运放是一个多级电路，内部极其复杂，通常在电路设计中我们只需要掌握集成运放的相关特性即可，内部的具体电路无需过度考虑，学习了解集成运放的特性，我们可以通过一些典型的运放电路分析来了解它们的相关特性。
2023-03-06 09:03:16
解读运放芯片的关键参数

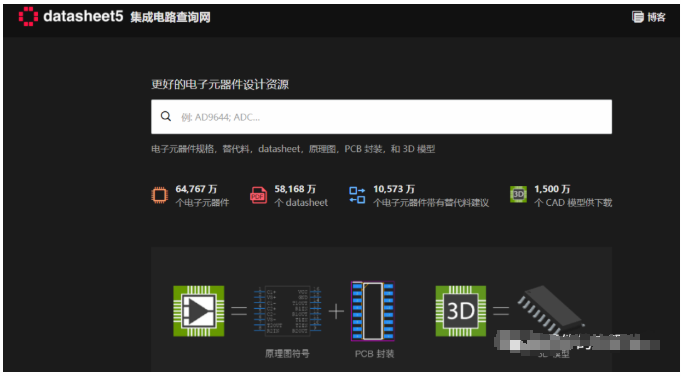

前段时间总结了一些运放电路的分析方法，但似乎搞错了方向，相关参数似乎还没搞清楚。以至于在述职会上领导问起在选取运放芯片的时候要注意哪些参数的时候，回答得很尴尬，所以这回就来补充一下这些参数的学习总结吧。先分享一个可以查找元器件规格的网站吧，个人感觉是很好用。
2022-11-01 17:34:14
常用运放电路总结记录

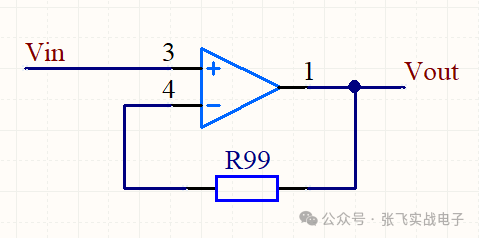

一、电压跟随器电压跟随器，电路图如下：电路分析：（本文所有的运放电路分析，V+表示运放同向输入端的电压，V-表示反向输入端的电压。）1.1电压跟随器反馈电阻需不需要？在上面的电压跟随器示例中，我画上
2025-04-27 19:33:06
运算放大器的虚短与虚断解析
Short）和虚断（Virtual Open）是两个至关重要的概念。它们不仅简化了运放电路的分析过程，也为运放的应用提供了理论基础。本文将对运放的虚短和虚断进行深入解析，并探讨它们在实际电路中的应用。
2024-05-22 16:42:31
常用运放电路总结笔记
都是基于上面推荐博文来进行的，如果有朋友不懂为什么还望先查看上面的博文《带你理解运算放大器》。 一、电压跟随器 电压跟随器，电路图如下： 电路分析： （本文所有的运放电路分析， V+ 表示运放同向输入端的电压，V- 表示反向
2025-02-20 10:58:20
经典电路剖析，警惕运放电路中最容易混淆的几个点
，‘+’‘-’之间几乎无电流通过，输入阻抗非常高，输出阻抗很小，提高了驱动能力。以上就是3个非常经典的运放电路分析过程。留一个问题，为什么通过匹配外围电阻设置的放大倍数往往只有十几倍或几十倍，而不能达到几千或者几万倍？咱们后面会详细介绍。
fgfFsG
2022-02-19 07:00:02
《运放电路环路稳定性设计 原理分析、仿真计算、样机测试》+理论与实际结合加深理解和实战运用
1、很荣幸拿到这本《运放电路环路稳定性设计 原理分析、仿真计算、样机测试》,花了几天的时间浏览了一遍,书的内容知识点很多,内容确是非常丰富的,需要细细品味消化，需要对运放有一点的了解，才能更加
成成246
2023-05-22 12:37:54
运放5部学习心得
分:对运放电路的分析基础，以运放的负反馈为切入点，对运放的闭环特性；零点、极点和补偿进行着重的简介。为什么这里有个电容、LC、甚至振荡、振铃。这部分内容能帮助我们看清运放。第二部分：对具体运放电路进行分析
Chaobo_Xu1
2019-06-29 19:00:37
【专栏精选】工程师电路设计精华文章汇总
具体模态分析，内容很详细！2、运放电路原理分析与七种运放选型要点文章地址：http://www.elecfans.com/d/1810553.html内容简介：在学习运放选型前，我们需要先来透测的学习运
lzr858585
2022-04-01 10:29:51
如何分析运放电路？
在学习运放选型前，我们需要先来透测的学习运放电路的内部结构和原理，对于我们来说是模拟电路中十分重要的元件，它能组成放大、加法、减法、转换等各种电路，我们可以运用运放的"虚短"和"虚断"来分析电路，然后应用欧姆定律等电流电压关系，即可得输入输出的放大关系等。
2022-03-28 09:46:44
加法运放电路实验报告数据分析
加法运放电路实验报告的数据分析主要包括对实验结果的观察、与理论值的对比以及误差原因的分析。以下是一个基于常见加法运放电路实验的数据分析示例： 一、实验目的与原理 实验目的 ：了解加法器的模拟实现方法
2024-09-03 10:03:16
运放电路的经典应用
今天继续来分享运放电路的经典应用，用运放电路实现加减与微积分运算。其实只要理解了运放在特定条件下所具有的虚短虚短特性，它所延申的电路分析起来也就不那么困难了，一起来仔细的看一看吧。
2022-11-01 17:13:16
运放电路优点
运放电路优点 运放电路是一种广泛使用的电路，具有许多优点。在本文中，我们将探讨运放电路的优点，并简要介绍其原理和应用。我们将详细解释运放电路如何工作，以及它们在现代电子设备中发挥的作用。 首先，运
2023-08-27 15:01:00
分析运放电路的时候总是会被电容影响

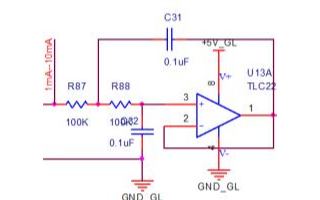

为什么我在分析运放电路的时候总是会被电容影响，有了电容我就不会分析了（1）C2C3C4分别有什么作用？（2）C2C3C4在分析时可不可以看成断开？（3）第一个运放的输入级为什么要级联3个68K电阻
