运放电路的工作原理

好的，我们来用中文解释一下运算放大器电路的工作原理，尽可能直观清晰：

核心思想： 运算放大器本身是一个极其高增益的电压放大器。在大多数实际应用电路中，负反馈是其工作的灵魂，这导致了两个非常关键的简化分析概念：虚短和虚断。

1. 运算放大器自身的基础特性 (开环状态 - 理想化模型)

放大作用： 运放有两个输入端（同相输入端 + 和反相输入端 -）和一个输出端。它的核心功能是将两个输入端之间的微小电压差放大很多很多倍（通常是几万倍、几十万倍甚至更高）。用公式表示就是： Vout = Aol * (V+ - V-) 其中 Aol 是开环增益（Open Loop Gain），是一个非常大的正数。
极高的输入电阻： 理想运放的输入电阻 Rin 是无穷大的。这意味着几乎没有任何电流流入或流出两个输入端 (I+ ≈ 0, I- ≈ 0)。这就是虚断概念的基础。
极低的输出电阻： 理想运放的输出电阻 Rout 是零。这意味着输出端 Vout 可以驱动负载电流而自身的电压几乎不下降。

关键点： 如果没有任何外部元件连接（开环状态），一个微小的差分输入电压就会被放大到正或负的电源电压值（饱和输出），这在实际电路中很少单独使用。

2. 负反馈 - 让运放变得实用和可控

真正发挥运放强大能力的是负反馈机制。负反馈将输出信号的一部分 “送回” 到反相输入端 -。

目的： 利用输出的信息来抵消输入的偏差，使电路最终达到一个稳定的平衡状态。
效果： 负反馈大大削弱了电路的整体电压放大倍数，使其从极端高的开环增益 Aol 下降到可控的、由外部电阻精确决定的闭环增益 Acl。同时，它极大地改善了其他性能，如带宽、线性度、输出阻抗。

3. 负反馈造就的神奇结果：虚短与虚断

在深度负反馈的线性放大区域内，运放的输入端会神奇地出现以下现象：

虚短： V+ ≈ V-
- 原因：开环增益 Aol 极大，只要输出电压 Vout 不饱和（即工作在电源电压范围内），两个输入端的微小电压差 (V+ - V-) 就一定会被运放内部的巨大增益强行放大成 Vout。为了维持输出在有限的电源电压内（避免饱和），运放必须让 (V+ - V-) 变得极其微小，在理想情况下趋近于零，即 V+ ≈ V-。看起来就像输入端“短路”了一样（虚的短路，实际没有电流流过）。
虚断： I+ ≈ 0, I- ≈ 0
- 原因：源于运放自身极高的输入阻抗。因为输入电阻极大，所以流入两个输入端的电流都趋近于零。

关键推论： 在分析和设计绝大多数负反馈运放电路时（如同相放大器、反相放大器、电压跟随器、加法器、积分器、差分放大器等），虚短和虚断这两条规则是核心的工具。它们简化了复杂的电路分析。

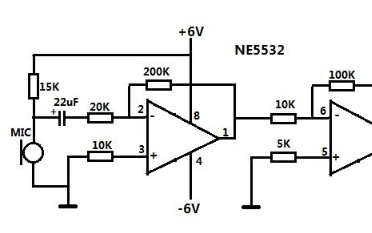

4. 工作过程图解（以反相放大器为例）

    ┌───[Rf]───┐
Vin ─┬─[R1]─┤ -  ├───┐
      │      └─┬─┘   │ Vout
      └───────┐ + │
             └───┘

假设输入信号 Vin 突然变正。
由于 R1 的存在，Vin 作用于反相输入端 -，V- 变正的趋势上升。
根据运放的核心放大作用 Vout = Aol * (V+ - V-)，现在 V- 相对 V+（通常是接地的参考电压，如 0V）变大，所以 (V+ - V-) 变负，进而导致 Vout 开始急剧下降（向负电源电压方向变化）。
下降的 Vout 通过反馈电阻 Rf 回送到反相输入端 -。这是一个负反馈（因为 Vout 变负使得 V- 变负）。
负反馈信号（通过 Rf 引入）抵消了 Vin 最初引起的 V- 变正的趋势。
电路最终稳定在一个点：V- ≈ V+ ≈ 0V （这里利用了虚短）！同时，流经 R1 的电流 I1 ≈ Vin / R1 (因为 V- ≈ 0V)。根据虚断，这个电流不会流入输入端，只能流经 Rf 到达输出端，所以流经 Rf 的电流 If ≈ I1。
现在看 Rf：电流 If 从 V- (≈ 0V) 流向 Vout。所以 Vout = V- - I1 * Rf ≈ 0 - (Vin / R1) * Rf = - (Rf / R1) * Vin。
最终结论： 闭环电压增益 Acl = Vout / Vin = - Rf / R1。这是一个由外部电阻 Rf 和 R1 精确决定的、反相的放大倍数。

总结

运算放大器的工作原理基于其极高的开环增益和内部特性。当引入负反馈后，输入端神奇地出现了虚短 (V+ ≈ V-) 和虚断 (I+ ≈ 0, I- ≈ 0) 的现象。利用这两个现象，可以简化分析绝大部分实用的运放电路（线性放大区），并推导出闭环增益等重要参数（通常仅取决于外部电阻值）。负反馈使运放电路具备了精确、可控、稳定、性能优异的放大能力，使其成为模拟电子设计的基石。
