数字电源中的PID控制是一种基于数字处理器（如DSP、MCU或FPGA）实现的反馈控制算法，用于调节电源系统的输出电压或电流，使其快速、稳定地跟踪目标值。以下是关键点说明：
1. PID控制的基本原理
PID由三个部分组成：
- 比例（P）：根据当前误差（目标值与实际值之差）快速响应，但单独使用会产生稳态误差。
- 积分（I）：累积历史误差，消除稳态误差，但过大会导致超调或振荡。
- 微分（D）：预测误差变化趋势，抑制超调，但可能放大噪声。
离散化的PID公式（位置式）： [ u(k) = K_p e(k) + Ki \sum{i=0}^k e(i) T_s + K_d \frac{e(k) - e(k-1)}{T_s} ] 其中，(T_s) 为采样周期，(K_p, K_i, K_d) 为PID参数。
2. 数字PID的实现步骤
- 信号采样：通过ADC定期采集输出电压/电流作为反馈。
- 误差计算：(e(k) = V{ref} - V{out}(k))（目标值 - 实际值）。
- PID运算：计算比例、积分、微分项并求和，得到控制量 (u(k))。
- 输出控制：将 (u(k)) 转换为PWM占空比，驱动功率开关器件（如MOSFET）。
3. 数字PID的特点
- 离散化处理：需将连续时间域的PID转换为离散形式（如后向差分法）。
- 抗积分饱和：限制积分项累积范围，避免系统启动或突变时的过度延迟。
- 增量式PID：另一种实现方式，输出控制量的增量 (\Delta u(k))，适合执行机构带积分特性（如电机）。
4. 参数整定方法
- 试凑法：逐步调整 (K_p→K_i→K_d)，观察系统响应。
- Ziegler-Nichols法：通过临界增益和振荡周期计算初始参数。
- 频域分析法：基于系统伯德图设计相位裕度和带宽。
5. 实际应用注意事项
- 采样频率：需远高于系统带宽（通常为开关频率的10~20倍）。
- 噪声抑制：微分项对噪声敏感，可加入低通滤波或使用不完全微分。
- 量化误差：ADC分辨率和计算精度影响控制效果。
- 延迟补偿：计算和PWM更新延迟可能导致相位滞后，需优化代码效率。
6. 适用场景
- 电压/电流闭环控制：如DC-DC转换器（Buck、Boost）、逆变器等。
- 动态响应优化：应对负载突变或输入电压波动。
- 多环路控制：例如电压外环+电流内环的级联控制。
调试技巧
- 先调 (K_p) 使系统有快速响应，再调 (K_i) 消除稳态误差，最后加 (K_d) 抑制振荡。

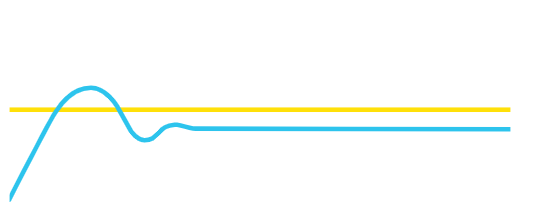

- 观察阶跃响应的超调、调节时间、稳态误差等指标。
- 使用串口/调试工具实时监控变量（如误差、PWM占空比）。
通过合理设计PID参数和硬件，数字电源可实现高精度、高稳定性的输出控制。
数字PID控制的原理

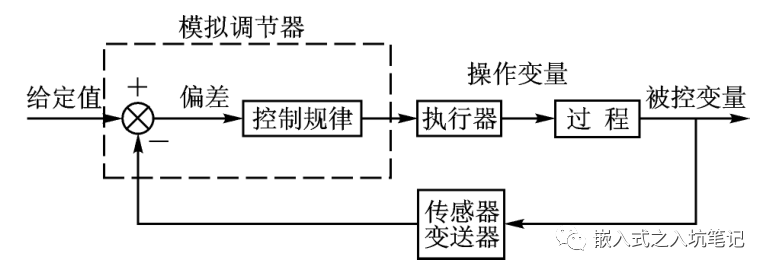

数字PID控制的原理 自从计算机和各类微控制器芯片进入控制领域以来，用计算机或微控制器芯片取代模拟 PID控制电路组成控制系统，不仅可以用软件实现 PID 控制算法，而且可以利用计算机和微控制器芯片
2023-03-09 14:23:12
数字PID调节器在simulink中是对应discrete PID controller吗？
数字PID调节器在simulink中是对应discrete PID controller吗？
新星之火12138
2023-03-17 11:24:06
数字电源实战系列：基于DSP的数字电源设计实例教程合辑
，基于电源，电机控制PID视频课程等。使用FPGA和DSP进行高精度数字电源数据采集系统设计本系统主要包括调理电路模块、数据采集模块、FPGA控制模块、DSP（TMS320LF2407）处理输出模块、盯AG
elecfans短短
2020-07-08 15:22:09
安合科技BB4808G4数字电源开发板免费试用
本开发板是基于STM32G474控制的四开关BUCK-BOOST数字电源，可以实现降压、升压、电流反向控制。PWM，ADC，PID控制，数字滤波，modbus通信等都由STM32G474实现，可以
社区化
2020-02-10 15:53:13
详解什么是PID
的飞速发展，发生了由模拟PID控制到数字PID控制的重大转变。与此同时还涌现出了许多新型PID控制算法和控制方式。例如，非线性PID控制、自适应 PID控制、智能PID 控制等等。
2022-09-22 14:05:48
∑-∆型ADC数字滤波器对PID的影响是什么？
一般的∑-∆型ADC 都内置有数字滤波器，这些数字滤波器对信号会产生相移吧，这个相移有多大，对做数字PID有影响吗？
罕井雅直
2023-12-07 06:22:55
带PID的数字输出控制示例解析
如果PID控制的输出是数字的，例如继电器或电磁阀，则可以使用脉宽调制等技术将数字输出有效地转换为模拟输出。PWM频率根据应用来选择，并且取决于系统，可以实施额外的约束，例如仅在占空比高于特定水平时才切换输出。
2023-11-28 12:25:10
PID系数的理解
文章目录一.PID控制算法1.什么是PID2.PID系数的理解Ⅰ.比例（P）部分Ⅱ.积分（I）部分Ⅲ.微分（D）部分3.PID的数字化处理二.位置闭环控制三.速度闭环控制一.PID控制算法1.
世态薄凉
2022-01-14 08:17:32
PID数字控制器的设计
PID调节是比例、积分、微分三者英文的缩写，是连续系统中应用最为广泛的一个调节方式。PID调节的实质就是根据输入的偏差值，按比例、积分、微分的函数关系进行运算，其运算结果用以输出控制。在实际应用中，根据被控对象的特性和控制要求，可灵活地改变PID的结构，以充分发挥计算机的作用。
2020-07-13 10:26:18
数字PID调节器算法的研究
微型计算机实验报告目录实验一A/D与D/A转换1实验二数字滤波器4实验三离散化方法研究7实验四数字PID调节器算法的研究12实验五串级控制算法的研究17实验六解耦控制算法的研究21实验七最少拍控制
向日葵的花季
2021-09-10 06:56:32
什么是PID？位置式PID与增量式PID有何不同
1PID控制算法 什么是PID PID 控制器以各种形式使用超过了 1 世纪，广泛应用在机械设备、气动设备 和电子设备.在工业应用中PID及其衍生算法是应用最广泛的算法之一，是当之无愧的万能算法
2021-03-22 15:32:13
PID - 250：250W隔离双输出且具备PFC功能的电源模块解析
PID-250：250W 隔离双输出且具备 PFC 功能的电源模块解析 在电子设备的设计中，电源模块的性能往往直接影响着整个系统的稳定性和可靠性。今天，我们就来深入探讨一款名为 PID - 250
2026-04-05 10:50:06
PID-10.6EV-200A
AMPHENOL SGX SENSORTECH - PID-10.6EV-200A - Gas Detection Sensor, VOC, PID Sensor 10.6eV Lamp, MDL 20 ppb, 200 ppm, 3.2 to 3.6V
2024-08-01 21:34:20
数字电源和模拟电源怎么隔离
数字电源和模拟电源怎么隔离 数字电源和模拟电源是电力电子技术中常用的两种电源。其中数字电源主要用于数字电路，而模拟电源主要用于模拟电路。由于数字电源和模拟电源使用的电源、控制和设计等方面存在一定
2023-10-16 16:09:15
什么是串级PID？ 简单PID和串级PID的优劣对比
什么是串级PID？ 什么是串级PID？顾名思义就是两个串起来的PID，下面是一个双闭环的例子，外环是位置环，内环是速度环，最终的执行器是电机，电机输出产生了速度和位置；具体框图如下图所示； 当然
2021-02-26 15:21:10
PID-10.6EV-40A
AMPHENOL SGX SENSORTECH - PID-10.6EV-40A - Gas Detection Sensor, VOC, PID Sensor 10.6eV Lamp, MDL 1 ppb, 40ppm, 3.2 to 3.6V
2024-08-02 00:10:22
位置式PID与增量式PID的区别
PID（比例-积分-微分）控制器作为工业自动化领域中的核心控制算法，广泛应用于各种需要精确控制的系统中。在PID控制器的实现中，有两种主要的控制模式：位置式PID和增量式PID。虽然两者在原理上都是
2024-06-05 16:23:52
什么是PID？PID各个参数有什么作用？
PID，就是“比例（proportional）、积分（integral）、微分（derivative）”，是一种很常见的控制算法。 PID已经有107年的历史了，它并不是什么很神圣的东西，大家一定都见过PID的实际应用。
2024-03-18 11:24:53
PID控制有哪些优点呢
，将基本数字PID算法分为位置式PID和增量式PID两种。位置离散PID公式：Pwm=Kpe (k) +KiZe(k) +Kd[e(k)-e(k-1) ]e(k):本次偏差.e(k-1...
请叫我保尔
2022-01-20 08:16:21

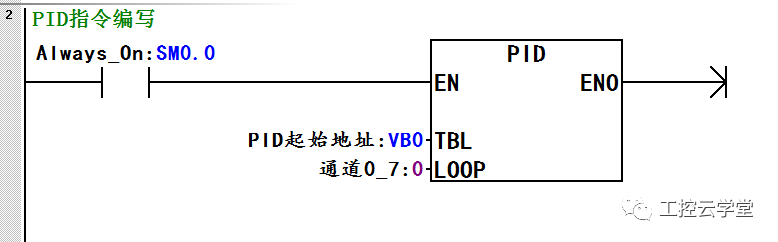

如何用PID指令如何编写PID程序
