数字电源中的PID控制是一种基于比例（Proportional）、积分（Integral）、微分（Derivative）的闭环控制算法，用于稳定输出电压或电流，并实现对负载变化的快速响应。以下是其核心要点：

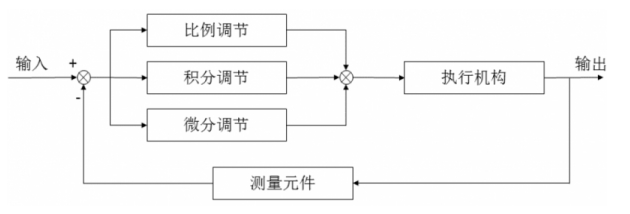

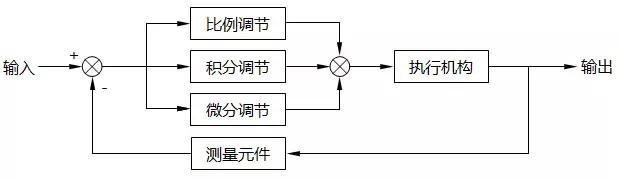

1. PID控制原理
- 比例（P）：根据当前误差（设定值-实际值）进行线性调节，快速响应但可能导致稳态误差。
- 积分（I）：累积历史误差，消除稳态误差（如电压偏移），但可能引起超调。
- 微分（D）：预测未来误差趋势，抑制超调和振荡，但对噪声敏感。
数学表达式（离散化）： [ u(k) = K_p e(k) + Ki \sum{i=0}^k e(i) \Delta t + K_d \frac{e(k) - e(k-1)}{\Delta t} ] 其中，( e(k) )为当前误差，( \Delta t )为采样周期，( K_p, K_i, K_d )为控制参数。

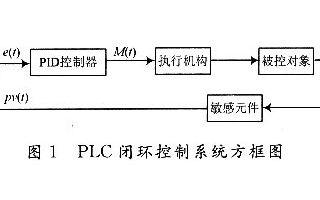

2. 数字电源的实现步骤
-
信号采样
通过ADC对输出电压/电流进行周期性采样，得到数字化的反馈信号。 -
误差计算
比较设定值（SP）与反馈值（PV），得到误差 ( e(k) )。 -
PID运算
在数字处理器（如MCU、DSP）中执行离散PID算法，计算控制量 ( u(k) )。 -
输出调节
将 ( u(k) )转换为PWM占空比或频率，驱动功率开关器件（如MOSFET），调整能量传输。
3. 参数整定方法
- 试凑法：手动调整 ( K_p, K_i, K_d )，观察系统响应（超调、调节时间等）。
- Ziegler-Nichols法：通过临界增益和振荡周期确定参数。
- 自动整定：利用自整定算法（如继电器振荡法）优化参数。
4. 优势与挑战
-
优势
- 灵活性：参数可在线调整，适应不同工况。
- 抗干扰：对负载突变、输入电压波动响应迅速。
- 易于实现复杂控制（如非线性补偿、多环路控制）。
-
挑战
- 采样频率需足够高（通常高于开关频率的10倍）。
- 量化误差、计算延迟可能影响稳定性。
- 需考虑数字滤波（如对微分项的噪声抑制）。
5. 实际应用注意事项
- 稳定性分析：通过伯德图、根轨迹或Nyquist判据验证系统稳定性。
- 抗饱和（Anti-Windup）：在积分环节加入限幅，防止长时间误差累积导致的控制量饱和。
- 离散化方法：选择合适的方法（如欧拉法、双线性变换）将连续PID转换为离散形式。
示例场景
假设数字电源需稳定输出12V电压：
- ADC采样当前电压（如11.8V），计算误差 ( e = 12 - 11.8 = 0.2V )。
- PID计算后，调整PWM占空比，增加开关管导通时间以提升电压。
- 持续闭环调节，直至误差趋近于零。
通过合理设计PID参数，数字电源可在微秒级内响应负载变化，同时保持高效率与低纹波。
