在数字电源中，PID运算时间是指控制器完成一次PID算法（比例、积分、微分运算）所需的时间，通常包括以下关键点：
-
定义与重要性
- PID运算时间直接影响控制系统的实时性和动态响应。
- 运算时间必须小于控制周期（如开关周期的一部分），否则会导致控制延迟或系统不稳定。
-
主要影响因素
- 处理器性能：MCU/DSP的计算速度（如主频、指令周期）。
- 算法复杂度：是否使用浮点运算、抗饱和处理（如积分限幅）、滤波等附加功能。
- 采样频率：ADC转换时间、数据采集同步性。
- 代码优化：算法实现方式（查表法、定点数运算等）影响效率。
-
典型数值范围
- 对于中低性能MCU（如ARM Cortex-M4）：PID运算时间通常在 1~10微秒 量级。
- 高频数字电源（如MHz级开关频率）：需专用硬件加速或FPGA，运算时间可缩短至 数十纳秒。
-
优化策略
- 硬件层面：选择高主频处理器、硬件浮点单元（FPU）、PWM同步触发ADC。
- 算法层面：采用定点数运算、简化微分项（避免高频噪声敏感）、预计算系数。
- 软件层面：中断优先级优化、避免实时循环中的复杂分支判断。
-
设计注意事项
- 确保 运算时间 + ADC时间 < 控制周期（通常为开关周期的1/5~1/10）。
- 在高频应用中（如>100kHz），需验证处理器能否满足实时性要求。
示例：若开关频率为100kHz（周期10μs），控制周期设为2μs，则PID运算时间需控制在0.5μs以内，可能需要硬件加速或并行计算。
实际设计中，需通过示波器监测PWM输出与算法执行时间的同步性，确保系统稳定性和响应速度。

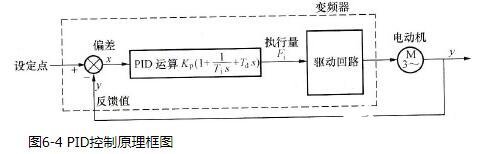

数字PID控制的原理
的逻辑功能，使 PID 控制更加灵活。将模拟PID 控制规律进行适当变换后，以微控制器或计算机为运算核心，利用软件程序来实现 PID 控制和校正，就是数字（软件）PID 控制。 由于数字控制是一种采样控制，它只能根据采样时刻的偏差值来计算控制量，
2023-03-09 14:23:12
PID数字控制器的设计
PID调节是比例、积分、微分三者英文的缩写，是连续系统中应用最为广泛的一个调节方式。PID调节的实质就是根据输入的偏差值，按比例、积分、微分的函数关系进行运算，其运算结果用以输出控制。在实际应用中，根据被控对象的特性和控制要求，可灵活地改变PID的结构，以充分发挥计算机的作用。
2020-07-13 10:26:18
数字电源dsp芯片是什么？
芯片逐渐成为设计数字电源的重要选择。使用 DSP 芯片可以快速、有效地实现数字电源控制并具备更强的可编程性。 数字电源 DSP 芯片具有以下几个特点： 1.极高的运算速度 数字电源 DSP 芯片的运算速度非常快。它可以执行大量的数学运算和逻辑运算，从而
2023-10-16 16:03:59
如何协调PID采样时间、控制器计算时间、while循环时间？
我在使用控制与仿真模块里的PID vi的时候遇到了这个问题，while循环时间位指定，根据所获取的数据得知在1-2ms波动，PID采样时间设置为1s，按照说明，PID的采样时间即为PID控制器计算
HUANGDAYAN
2020-09-01 09:17:45
pid代码块执行的时间
直接来干货吧对于单片机来说 pid 是一个 每隔多长时间执行一次 的代码块 而这个时间通常就是积分时间我们令这个代码快这个代码快执行周期为15ms，那么通常我们单片机获取速度 的更新时间需要小于15ms也就是说 采样周期
huhuiyun
2021-09-03 07:51:10
数字PID调节器在simulink中是对应discrete PID controller吗？
数字PID调节器在simulink中是对应discrete PID controller吗？
新星之火12138
2023-03-17 11:24:06
什么是PID？PID各个参数有什么作用？
PID控制器的参数整定是控制系统设计的核心内容。它是根据被控过程的特性确定PID控制器的比例系数、积分时间和微分时间的大小。PID控制器参数整定的方法很多，概括起来有两大类：
2022-05-26 16:34:39
数字电源实战系列：基于DSP的数字电源设计实例教程合辑
，基于电源，电机控制PID视频课程等。使用FPGA和DSP进行高精度数字电源数据采集系统设计本系统主要包括调理电路模块、数据采集模块、FPGA控制模块、DSP（TMS320LF2407）处理输出模块、盯AG
elecfans短短
2020-07-08 15:22:09
安合科技BB4808G4数字电源开发板免费试用
本开发板是基于STM32G474控制的四开关BUCK-BOOST数字电源，可以实现降压、升压、电流反向控制。PWM，ADC，PID控制，数字滤波，modbus通信等都由STM32G474实现，可以
社区化
2020-02-10 15:53:13
如何使用FPGA实现PID ？
使用单片机非常常用。但是在FPGA中，由于浮点运算问题。使用PID就优点麻烦。下面是我设计的一个PID的Verilog程序。模拟16bitDAC和ADC的PID闭环。在运算时通过将数据左右。提高了
一只耳朵怪
2020-12-14 15:08:28
详解什么是PID
的飞速发展，发生了由模拟PID控制到数字PID控制的重大转变。与此同时还涌现出了许多新型PID控制算法和控制方式。例如，非线性PID控制、自适应 PID控制、智能PID 控制等等。
2022-09-22 14:05:48
一个比较典型的PID处理程序分享
运算， 而将所有参数全部用整数，运算到最后再除以一个2的N次方数据（相当于移位），作类似定点数运算，可 大大提高运算速度，根据控制精度的不同要求，当精度要求很高时，注意保留移位引起的“余数”，做好余 数补偿。这个程序只是一般常用pid算法的基本架构，没有包含输入输出处理部分。#include
wang21cj
2022-01-14 06:08:25
∑-∆型ADC数字滤波器对PID的影响是什么？
一般的∑-∆型ADC 都内置有数字滤波器，这些数字滤波器对信号会产生相移吧，这个相移有多大，对做数字PID有影响吗？
罕井雅直
2023-12-07 06:22:55
带PID的数字输出控制示例解析
如果PID控制的输出是数字的，例如继电器或电磁阀，则可以使用脉宽调制等技术将数字输出有效地转换为模拟输出。PWM频率根据应用来选择，并且取决于系统，可以实施额外的约束，例如仅在占空比高于特定水平时才切换输出。
2023-11-28 12:25:10
PID控制中的积分时间和微分时间这两个设定值是什么意思？
我具备一定的微积分数学知识，能够理解微积分的数学和几何含义，但最近学习工控书上对PID控制器的微分时间和积分时间这两个参数的介绍轻描淡写，让我很糊涂，请哪位高手给我介绍一下他们的具体意义是啥，最好举例说明比如用PID 方式控制温度，或者转速等。
大洼球王
2023-03-30 16:49:27

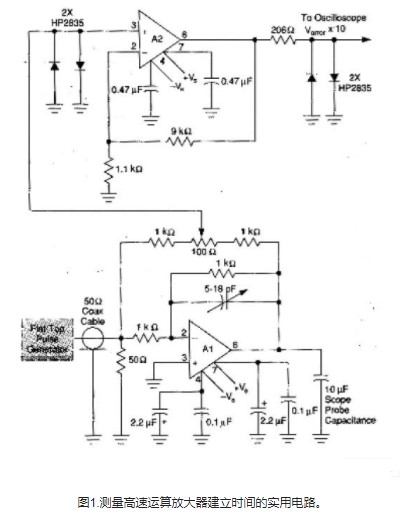

用于测试运算放大器建立时间的设备设计
用于测试运算放大器建立时间的基本设备包括：一个高品质(且昂贵)的“平顶”脉冲发生器用作DUT的输入；一个DUT测试夹具，在运算放大器插口电源引脚处具有电源和旁路电容；以及一个示波器，用于处理和显示测试输出。
2019-06-06 08:14:00

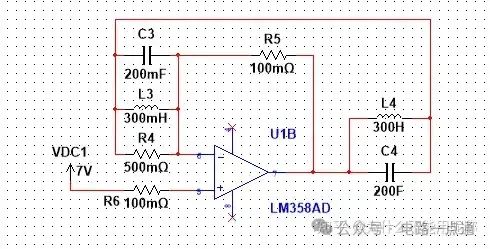

用硬件电路去实现PID的控制
PID是一种非常经典的控制方法，该方法被广泛的应用在工业领域，通常PID算法是通过对希望控制的模拟量进行数字化采样后得到的数据与预先希望的数据进行做差，对得到的差值进行积分、微分与比例运算，然后加
2025-03-03 19:33:43

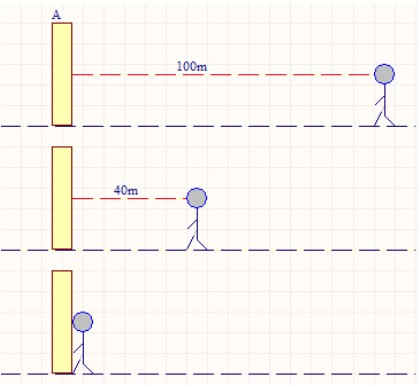

关于对增量式PID公式的疑问与解答
