数字电源的PID调试是一个系统性过程，需结合理论分析和实际测试。以下是关键步骤和注意事项：
一、PID基础回顾
- 比例（P）：快速响应误差，但过大会导致振荡。
- 积分（I）：消除稳态误差，但过大会引起积分饱和（Windup）。
- 微分（D）：抑制超调和振荡，但对噪声敏感。
二、调试前的准备
-
硬件保护
- 限流、限压设置，避免烧毁电路。
- 示波器监测关键信号（输出电压、电流、PWM波形）。
-
离散化处理
- 将模拟PID转换为数字公式（如位置式或增量式）。
- 注意采样周期（Ts）的影响：周期过长会导致延迟，过短可能引发计算溢出。
-
初始参数估算
- 参考经验公式（如临界比例法）或仿真工具（如MATLAB）设定初始值。
三、调试步骤
1. 仅比例控制（P）
- 逐步增大Kp，直到系统出现轻微振荡，记录此时的临界增益（Kp_crit）和振荡周期（T_osc）。
2. 加入积分（PI）
- 初始Ki ≈ 0.5 * Kp / T_osc，逐步调整以消除稳态误差。
- 若出现积分饱和，需加入抗饱和算法（如钳位积分或反向积分）。
3. 加入微分（PID）
- 初始Kd ≈ 0.25 * Kp * T_osc，用于抑制超调。
- 高频噪声较大时，可对微分项做低通滤波。
四、常见问题及解决
-
系统振荡
- 降低Kp或Kd，或增大Ki（需权衡响应速度与稳定性）。
-
稳态误差大
- 增大Ki，但需逐步调整避免过冲。
-
响应速度慢
- 适当增大Kp或减小Ki。
-
高频噪声敏感
- 降低Kd或增加软件滤波（如移动平均）。
五、数字控制特有优化
-
抗饱和（Anti-windup）
- 当输出饱和时（如PWM占空比达到100%），暂停积分累加。
-
量化误差处理
- 提高ADC分辨率或采用过采样技术。
-
动态调整参数
- 根据负载变化自适应调节PID参数（如轻载时降低Kp）。
六、工具辅助
- 示波器观测：重点关注阶跃响应的超调量、上升时间、稳态误差。
- MATLAB/Simulink仿真：验证参数可行性。
- 在线调试工具：部分数字电源芯片支持实时参数调整（如TI的Digital Power软件）。
七、安全提示
- 调试时逐步上电，避免直接全功率测试。
- 优先使用电子负载模拟实际工况。
通过以上步骤，结合耐心迭代，可逐步优化PID参数，实现稳定、快速、精准的数字电源控制。
数字电源的低压调试和高压调试
数字电源的低压调试和高压调试是电力系统中非常关键的部分，它们直接关系到设备的稳定运行和电能供应的质量。以下是对这两种调试方法的详细解析：
2024-09-15 11:39:00
如何对电机进行PID调试
电机PID调试电机PID调试一、直流电机原理与TB66121.1电机原理电机PID调试一、直流电机原理与TB66121.1电机原理
香奈儿苦苦奶茶
2021-09-07 09:10:49
数字PID控制的原理
数字PID控制的原理 自从计算机和各类微控制器芯片进入控制领域以来，用计算机或微控制器芯片取代模拟 PID控制电路组成控制系统，不仅可以用软件实现 PID 控制算法，而且可以利用计算机和微控制器芯片
2023-03-09 14:23:12
PID参数调试步骤
没有一种控制算法比PID调节规律更有效、更方便的了。现在一些时髦点的调节器基本源自PID。甚至可以这样说：PID调节器是其它控制调节算法的吗。
2021-10-06 11:18:00
PID原理和调试口诀
（一）PID基本概述：3-1连续-时间PID控制系统1，PID是一个闭环控制算法。因此要实现PID算法，必须在硬件上具有闭环控制，就是得有反馈。比如控制一个电机的转速，就得有一个测量转速的传感器
2022-05-13 15:24:59
PID调试经验分享
很多玩开源飞控的人，安装驱动，端口，刷固件，校准传感器都不是啥问题，而且关于这些以及安装，甚至遥控器设置，网上都有人教。唯独一个PID调试基本是让人最头疼的地方。调法也众说风云说法不一，接下来把修改自MWC飞控国外社区网友的经验分享出来。
2023-12-29 10:13:07
如何用PID指令如何编写PID程序
PID程序除了可以用PID向导组态的方法编写，还可以利用PID指令进行编写，指示程序稍微繁琐些，如果自己编写程序可以选用向导完成，但是如果调试修改别人用PID指令编写的程序，就必须要学会用指令编写。
2023-02-13 14:37:51
如何调节PID参数 PID控制器的调试方法
在现代工业自动化控制系统中，PID控制器因其简单、高效而被广泛使用。PID控制器的三个参数——比例（P）、积分（I）和微分（D）——共同决定了系统的动态响应和稳定性。 PID控制器原理简述 PID
2024-11-13 14:31:33
请问四轴的串级pid调试调内环候时外环pid参数如何设置？
四轴的串级pid调试，在调内环的时候，外环pid的三个参数是怎么设置？遥控器给的控制是给在外环上，那我现在要调节内环的参数，是应把外环pid的三个参数设置为0，还是什么？麻烦解答下，谢谢。
wanqing192
2019-08-06 03:56:06
四轴串级PID调试心得分享！
的，四轴总结一句话就是烧钱。会给你后期调试PID带来很大的好处。电机越好控制效果越精准，转速差异就越小。这里还有就是电机和浆的配置这个网上有很多普及的帖子在这就不细谈了。3.其他的对于机架和电池大家尽量
ryanyhh
2019-07-23 22:10:21
请问X型小四轴怎么调试PID？
X型小四轴怎么调试PID，不能跟十字的一样固定单轴，一个轴一个轴的调试吧，十字和X型的PID程序通用吗，大神帮忙解答一下，感激不尽
璐璐菲菲FFF
2019-05-28 00:40:22
介绍一下PID参数的基本调试方法
在使用伺服驱动器过程中，我们都需要进行驱动器的调试。其中最关键的参数调试莫过于PID参数整定了。很多小白在这方面往往经验欠缺，不知从何入手，这里介绍一下PID参数的基本调试方法，帮助大家快速掌握入门
liutiefu
2021-09-17 09:34:29
开关电源调试内容与四大调试方法分享
开关电源调试是指根据设计的输入输出规格对其电器性能、保护功能等进行调试。调试开关电源主要调试低压高压工作状态、输出电压是否稳定、带载能力等。
2024-01-23 16:35:37
数字PID调节器在simulink中是对应discrete PID controller吗？
数字PID调节器在simulink中是对应discrete PID controller吗？
新星之火12138
2023-03-17 11:24:06
变频器pid怎么启用
变频器PID调试是工业自动化控制中的关键环节，其核心在于通过比例（P）、积分（I）、微分（D）三个参数的动态调整，实现被控量（如压力、温度、流量等）的快速稳定控制。以下从调试原理、步骤、常见问题
2026-01-28 07:37:36

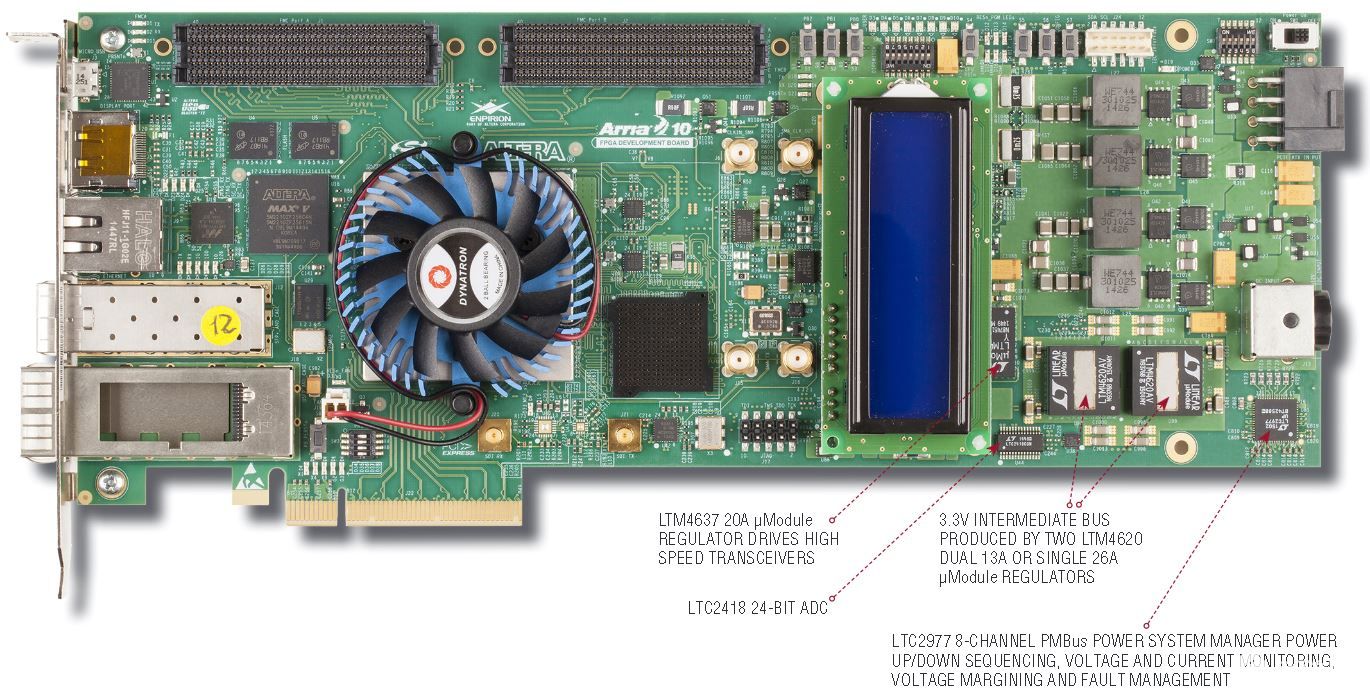

避免FPGA、GPU和ASIC系统电源管理中的调试周期
