芯片制造中的离子注入

在芯片制造中，离子注入工艺就像一场精准的“原子轰炸”——把硼、磷、砷等掺杂原子加速到几十甚至几百千电子伏的能量，强行轰进硅片里。这些外来原子进入晶格之后，并不能马上发挥作用，它们要么挤在晶格缝隙里，要么把硅原子撞得东倒西歪，整个晶格结构乱成一团。这时候，就需要一场“高温唤醒”仪式——激活退火。

离子注入是将高能离子注入半导体衬底的晶格中来改变衬底材料的电学性能的掺杂工艺。通过注入能量、角度和剂量即可控制掺杂浓度和深度，相较于传统的扩散工艺更为精确。

本文简单介绍了离子注入工艺中的重要参数和离子注入工艺的监控手段。 在硅晶圆制造过程中，离子的分布状况对器件性能起着决定性作用，而这一分布又与离子注入工艺的主要参数紧密相连。 离子注入技术的主要参数

本文简单介绍了芯片离子注入后退火会引入的工艺问题：射程末端（EOR）缺陷、硼离子注入退火问题和磷离子注入退火问题。

离子注入后退火是半导体器件制造中的一个关键步骤，它影响着器件的性能和可靠性。 离子注入是将掺杂剂离子加速并注入到硅晶圆中，以改变其电学性质的过程。而退火是一个热处理过程，通过加热晶圆来修复注入过程中

和方法。 离子运动模型 离子运动模型是离子注入仿真中最基本的模型之一。它描述了离子在电场和磁场中的运动规律。根据离子注入的不同情况，可以采用不同的运动模型，如简单的牛顿运动模型、蒙特卡洛（Monte Carlo）模拟方法以及分

离子注入是SiC器件制造的重要工艺之一。通过离子注入，可以实现对n型区域和p型区域导电性控制。本文简要介绍离子注入工艺及其注意事项。

在集成电路制造的离子注入工艺中，完成离子注入与退火处理后，需对注入结果进行严格的质量检查，以确保掺杂效果符合器件设计要求。当前主流的质量检查方法主要有两种：四探针法与热波法，两种方法各有特点，适用于不同的检测场景。

想要使半导体导电，必须向纯净半导体中引入杂质，而离子注入是一种常用的方法，下面来具体介绍离子注入的概念。

离子注入过程提供了比扩散过程更好的掺杂工艺控制（见下表）。例如，掺杂物浓度和结深在扩散过程中无法独立控制，因为浓度和结深都与扩散的温度和时间有关。离子注入可以独立控制掺杂浓度和结深，掺杂物浓度可以

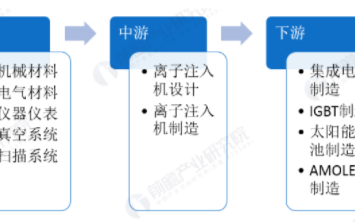

离子注入机是芯片制造中的关键装备。在芯片制造过程中，需要掺入不同种类的元素按预定方式改变材料的电性能，这些元素以带电离子的形式被加速至预定能量并注入至特定半导体材料中，离子注入机就是执行这一掺杂工艺的芯片制造设备。

本文介绍了离子注入机的相关原理。 离子注入机的原理是什么？

表面的薄片电阻。离子注入过程中，薄片电阻R由Rs=p/t定义。电阻系数主要由掺杂物浓度决定，厚度方主要由掺杂结深决定，结深由掺杂物离子的能量决定。薄片电阻的测量可以提供有关掺杂物浓度的信息，因为结深可以由已知的离子能量、离子种类和衬底材料估计。

与亚微米工艺类似，源漏离子注入工艺是指形成器件的源漏有源区重掺杂的工艺，降低器件有源区的串联电阻，提高器件的速度。同时源漏离子注入也会形成n型和p型阱接触的有源区，或者n型和p型有源区电阻，以及n型和p型多晶硅电阻。

离子注入机是芯片制造中的关键装备。在芯片制造过程中，需要掺入不同种类的元素按预定方式改变材料的电性能，这些元素以带电离子的形式被加速至预定能量并注入至特定半导体材料中，离子注入机就是执行这一掺杂工艺的芯片制造设备。

介绍工艺之前，我们先聊一下昨天一个朋友提到的日本日新的离子注入设备。日本日新是全球3大离子注入设备商之一。 1973年的时候，该公司就开始做离子注入的工艺设备。 目前的主要业务设备如上表。详细的可以

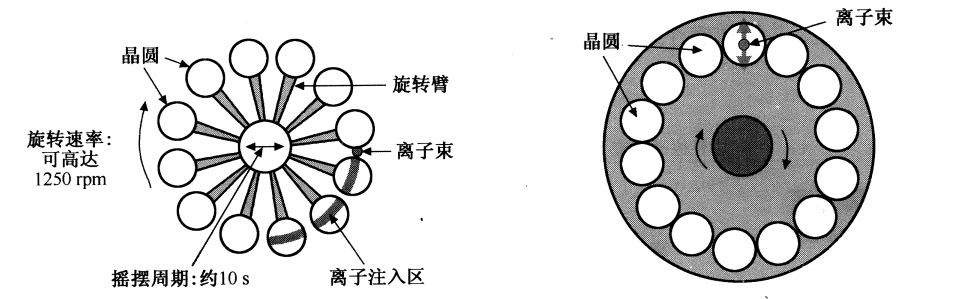

旋转圆盘与旋转轮类似，不同之处在于旋转圆盘不是摆动整个圆盘，而是用扫描离子束的方式在整个晶圆表面获得均匀的离子注入。下图说明了旋转圆盘系统。

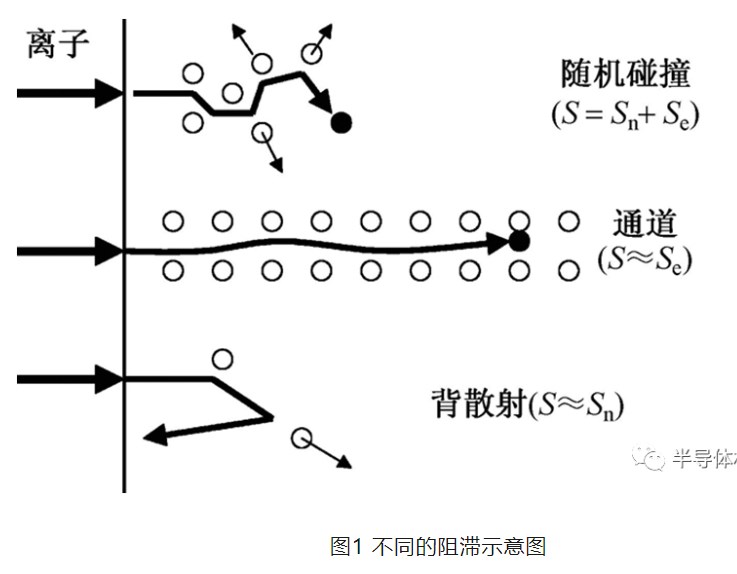

离子注入单晶靶材时，因靶体存在特定晶向，其对入射离子的阻滞作用不再如非晶材料般呈现各向同性。沿硅晶体部分晶向观察，能发现晶格间存在特定通道（图 1）。当离子入射方向与靶材主晶轴平行时，部分离子会直接

高电流的硅或错离子注入将严重破坏单晶体的晶格结构，并在晶圆表面附近产生非晶态层。

离子注入是一种向衬底中引入可控制数量的杂质，以改变其电学性能的方法。它是一个物理过程，不发生化学反应。

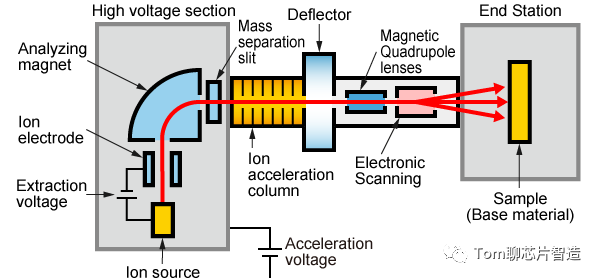

离子注入机是高压小型加速器中的一种，是由离子源得到所需要的离子，经过加速得到几百千电子伏能量的离子束流，用做半导体材料、大规模集成电路和器件的离子注入，还能用于太阳能电池等的制造。

与通过传统热扩散工艺进行掺杂的方式相比，离子注入掺杂具有如下优点。

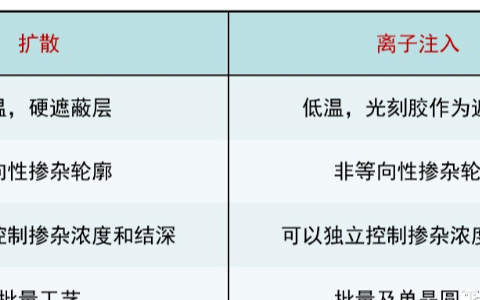

统的硅功率器件工艺中，高温扩散和离子注入是最主要的掺杂控制方法，两者各有优缺点。一般来说，高温扩散工艺简单，设备便宜，掺杂分布轮廓为等向性，且高温扩散工艺引入的晶格损伤低。离子注入工艺复杂且设备昂贵，但它可独立控制掺杂元素的浓度和结深，虽然也会给衬底引入大量的点缺陷和扩展缺陷。

离子注入作为半导体常用的掺杂手段，具有热扩散掺杂技术无法比拟的优势。列表对比 掺杂原子被动打进到基板的晶体内部，但是它是被硬塞进去的，不是一个热平衡下的过程，杂质一般也不出在晶格点阵上，且离子轨迹

6.1.6离子注入及后续退火过程中的缺陷行成6.1离子注入第６章碳化硅器件工艺《碳化硅技术基本原理——生长、表征、器件和应用》往期内容：6.1.5高温退火和表面粗糙化∈《碳化硅技术基本原理——生长

尽管SiC制造过程中的多数设备与常规硅类通用，但因其具备高硬度特性，需要专属设备支持，包括高级别的高温离子注入机、强效的碳膜溅射仪以及大规模的高温退火炉等。其中，能否拥有高温离子注入机被视为衡量SiC生产线水平的关键指标。

阱区注入的工艺说明如下图所示，是高能量离子注入过程，因为它需要形成阱区建立MOS晶体管。NMOS晶体管形成于P型阱区内，而P型晶体管形成于N型阱区。

本文介绍了一种在MOSFET（金属-氧化物-半导体场效应晶体管）特征尺寸缩小至深亚微米级别、短沟道效应显著时采用的一种离子注入技术：晕环技术。   离子注入 在半导体制造工艺中指的是离子注入（Ion
