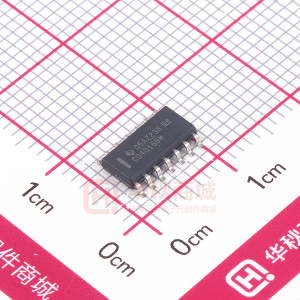

CD4016B-MIL CMOS 四路双向开关

• 20 V数字或±10 V峰峰值切换
• 280- 15 V工作时典型的导通电阻
• 开关导通电阻匹配在10以内< img src =“http://focus.ti.com/graphics/shared/symbols/uc/Omega.gif”> typ。超过15 V信号输入范围
• 高开/关输出电压比：
  65 dB（典型值）。 @ f _是 = 10 kHz，R _L = 10 k
• 高线性度：
  ＆lt; 0.5％畸变典型值。 @ f _是 = 1 kHz，V _是 = 5 V _pp ，V _DD ?? V _SS
• 非常低的关闭状态开关泄漏导致非常低偏移电流和高有效关断电阻：
  100pA typ。 @ V _DD ?? V _SS = 18 V，T _A = 25°C
• 极高的控制输入阻抗（控制电路隔离形式信号电路：
  10 ¹² 典型。
• 开关之间的低串扰：
  ?? 50 dB典型值。@ f _是 = 0.9 MHz，R _L = 1 k
• 匹配控制输入到信号输出电容：
  减少输出信号瞬变< /li>
• 频率响应，接通开启= 40MHz（典型值）
• 100％测试20 V时的静态电流
• 18 V时最大控制输入电流为1μA在整个封装温度范围内; 18 V和25°C下100 nA
• 5 V，10 V和15 V参数额定值
• 应用：
  • 模拟信号切换/多路复用
    • 信号选通
    • 静噪控制
    • Chopper
    • 调制器
    • 解调器
    • Commutati ng switch
  • 数字信号切换/多路复用
  • CMOS逻辑实现
  • 模拟到数字＆amp;数模转换
  • 频率，阻抗，相位和模拟信号增益的数字控制

数据从Harris Semiconductor获得的表
