光刻机的光罩面积为什么不能更大

文章来源：学习那些事

原文作者：小妍同学

本文主要讲述光罩面积。

光罩（Reticle/Mask）是光刻机中承载集成电路图形的精密底版。光罩面积（或称曝光场面积，Exposure Field Size）是指光刻机投影光学系统一次曝光在硅片上所能成像的最大有效矩形区域。

目前最先进的极紫外（EUV）光刻机的最大光罩面积被限制在858 mm²（约 26 mm × 33 mm）。单颗芯片的面积通常不能超过这个极限。

它的面积之所以不能更大，主要受限于光学镜头的物理极限、设备结构与成本、以及制造良率三大原因：

1. 光学镜头制造与物理极限

投影透镜的像场大小直接决定了光罩面积。要在大面积上实现极小特征尺寸的无畸变成像，镜头设计的难度极大。

像差控制困难：随着像场尺寸增大，镜头的畸变、像散和彗差等像差会显著恶化。据估计，制造满足衍射极限的大像场镜头的难度与场大小的三次方成正比。

数值孔径（NA）的制约：追求更高分辨率需要更大的数值孔径，但这会进一步限制可用的场大小。高NA与大场面积在光学设计上是相互矛盾的。

2. 缩小倍率与掩模尺寸的限制

现代步进扫描光刻机通常采用4X（4倍）缩小倍率，即光罩上的图形是实际芯片尺寸的4倍。如果想增大晶圆上的曝光面积，就必须使用更大的光罩基板，或者降低缩小倍率（例如从4X降到3X）。但降低缩小倍率会极大增加光罩制造的难度，并严重影响套刻精度和关键尺寸（CD）控制。目前业界维持4X是掩模制造难度、场大小和设备成本的极限妥协。

3. 掩模缺陷与良率风险

掩模热膨胀：光刻过程中掩模会吸收能量受热膨胀（热膨胀系数约0.5 ppm/°C）。如果光罩面积更大，微小的热膨胀会导致绝对尺寸偏差变大，严重影响层与层之间的套刻精度。拼接良率损失：虽然可以通过多次曝光拼接来突破单次光罩面积限制，但拼接区域的图形精度会受损，带来拼接误差，从而降低整体良率。4. 芯片面积与成本的经济性（“面积墙”挑战）

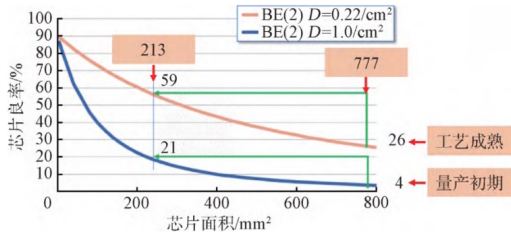

即便突破了光罩面积限制，芯片面积增大也会导致良率呈指数级下降。工艺成熟后，芯片面积从 213 mm² 增至 777 mm² 时，良率会从59% 暴跌至 26%。面积越大的芯片，在晶圆切割时边缘浪费的面积也越多，导致单片晶圆能产出的芯片数量减少，成本急剧上升。

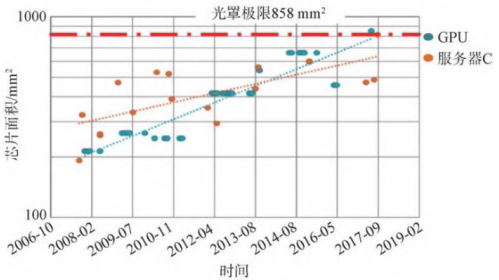

总结：光罩面积是光刻机光学系统设计、掩模制造能力与商业成本之间平衡的极限结果。受此限制，现代高性能大芯片（如英伟达H100，面积达814mm²）已经逼近了光罩极限，无法再通过单纯增大单颗芯片面积来提升性能，这也是促使行业转向先进封装（如Chiplet小芯片集成、CoWoS等）以突破“面积墙”的根本原因。
