华秋PCB拼板功能全新升级

出货形式易错选？拼板方式难随心？

代拼连接方式不足？耗时又耗成本？

华秋 PCB 下单计价系统全面焕新升级

重构出货形式类别、细化拼板需求、

扩充代拼连接方式

精准适配各类订单需求

下单更精准！生产更顺畅！交付更高效！

↓ ↓ 升级亮点抢先看 ↓ ↓

升级前

升级后

升级前

升级后

为什么要更新升级呢？

01

单板 & 连片规则优化

品类细分，告别选择混乱

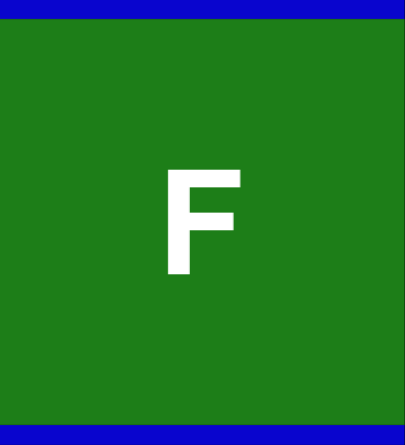

规范单板出货标准：新升级单板出货统一不支持加工艺边。（如需加工艺边，请选择“连片”）

细分客供连片模式：精准划分“按文件拼板、按客供图拼板”两大选项；

-已有拼好的实体文件：直接按文件做；

-无拼好的实体文件：按下单客供图纸/图层/备注等指示拼板；

彻底消除理解偏差，使拼板更简单更随心。

02

连接方式工艺升级

适配多元生产

新增代拼连接方式：华秋代拼现可选择“V割”或“桥连邮票孔”连接，兼顾自动化分板与手工掰板场景，有效防止板体崩边、线路损坏，还支持任意形状的分割，适配各类生产需求。

03

严审互通，规避下单失误

严控生产核对流程：选择“桥连邮票孔”方式，必选确认生产稿，从源头核对细节，大幅降低生产出错概率。

本次升级全域覆盖：PC端、移动端小程序等各个平台全部同步更新，无论个人自助下单还是企业批量对接均遵循统一标准流程，办公下单更省心。

一起来看看具体有哪些变化吧~

改动1：

单板出货：单pcs出货，不支持加工艺边。

如需加工艺边：

1.下单设计文件中已加工艺边 → 选择“连片（按客供需求）”；2.下单设计文件中未加工艺边→选择“连片（华秋代拼）”。

改动2：

连片（按客供需求）：细分出“按文件拼板”、“按客供图拼板”两大选项，您可根据您的实体文件情况进行精准选择。

连片（按文件）：下单设计文件是拼好的实体文件，直接按文件做即可。连片（按客供图）：下单设计文件不是拼好的实体文件，需要按下单图纸/图层/备注等指示拼板。

改动3：

连片（华秋代拼）：增加了连接方式，现可选择“V割”或“桥连邮票孔”连接，全方位适配各类板形的需求。

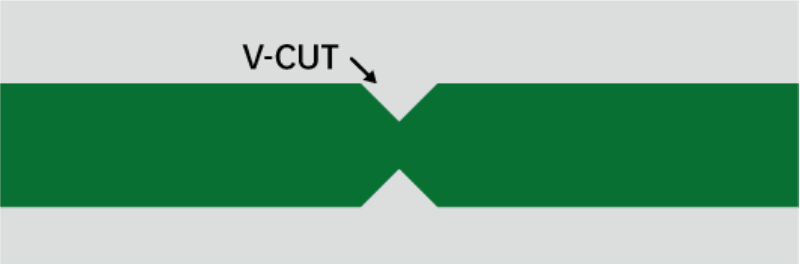

V割：在拼板的上下表面沿直线切出对称 V 槽，不切穿，中间留1/3 板厚左右的连接层，方便掰断。

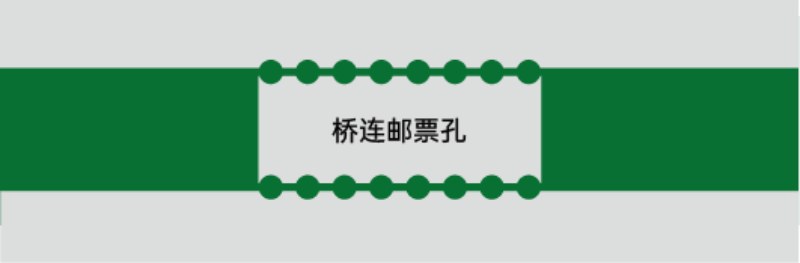

桥连邮票孔：在分板线上钻一排小孔，孔间留细小连接桥，像邮票边缘，轻掰即断。

了解完新升级内容

赶紧跟着操作步骤一起下单吧

↓ ↓ ↓

一、连片（按客供需求）：

PC端操作步骤如下：

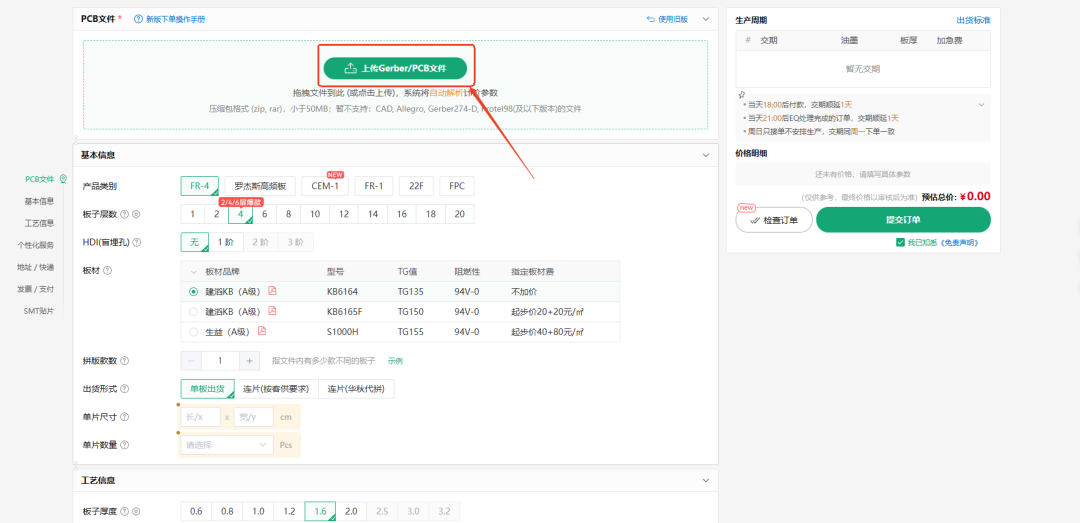

1. 点击【上传Gerber/PCB文件】

登录 华秋PCB官网（www.hqpcb.com）进入“计价下单”页面，点击上传您的打板文件，进行解析提取关键参数。

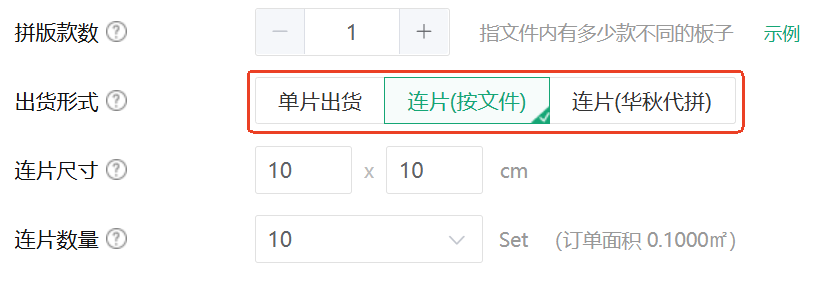

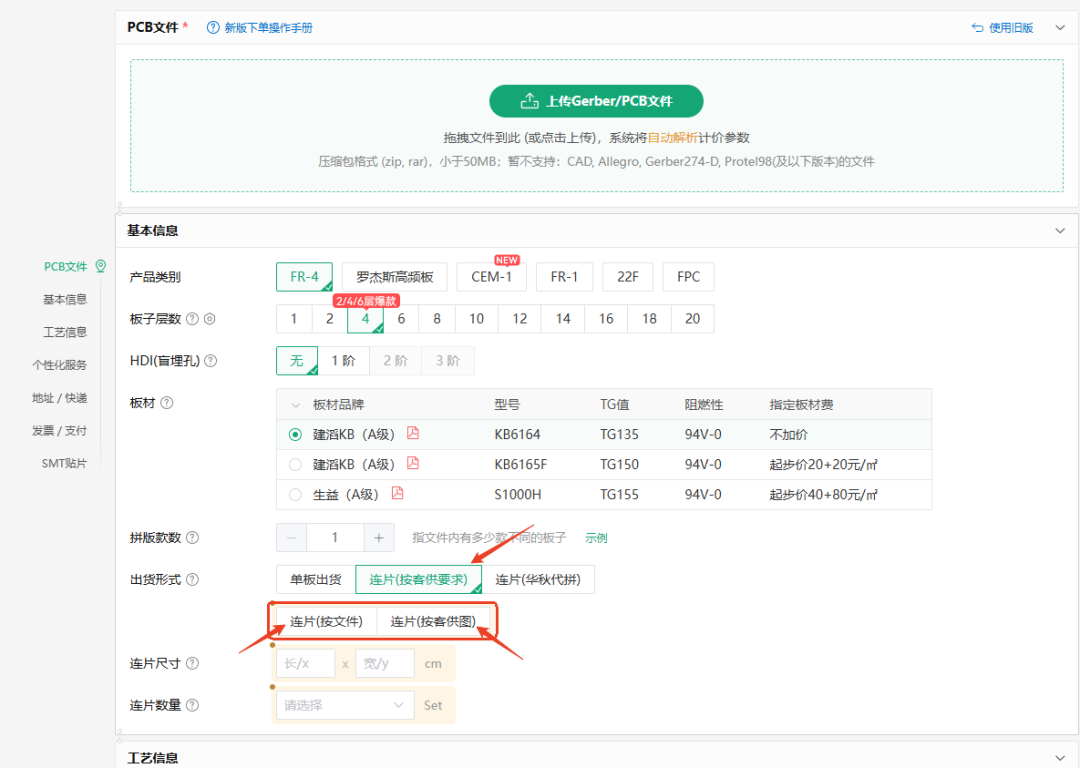

2. 点击【连片（按客供需求）】

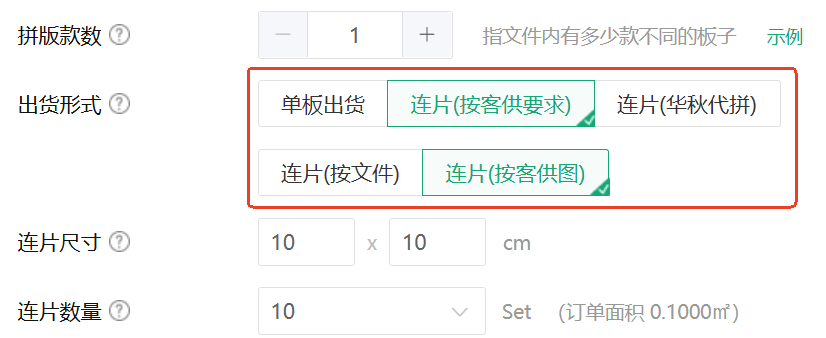

解析完后，在出货形式一栏选择“连片（按客供需求）”；

根据自身文件情况选择：连片（按文件）、连片（按客供图）。

连片（按文件）：下单设计文件是拼好的实体文件，直接按文件做即可。连片（按客供图）：下单设计文件不是拼好的实体文件，需要按下单图纸/图层/备注等指示拼板。

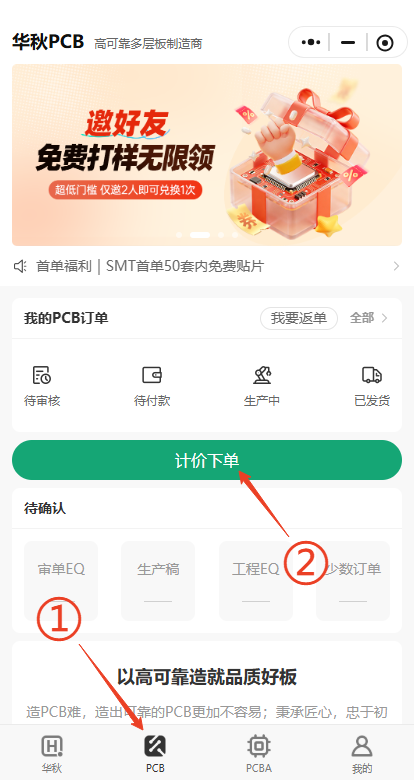

小程序端操作步骤如下：

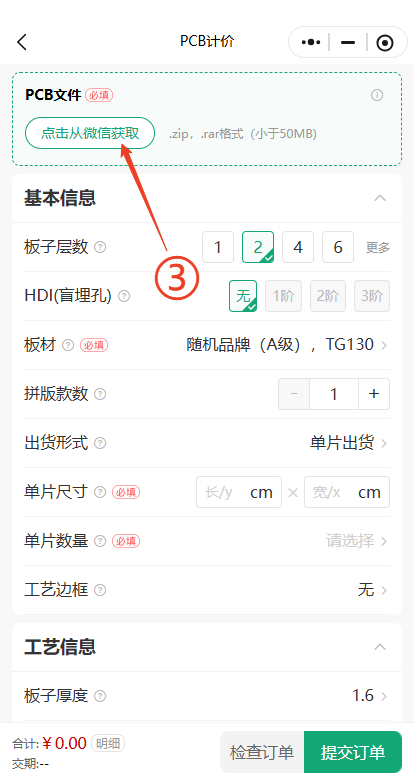

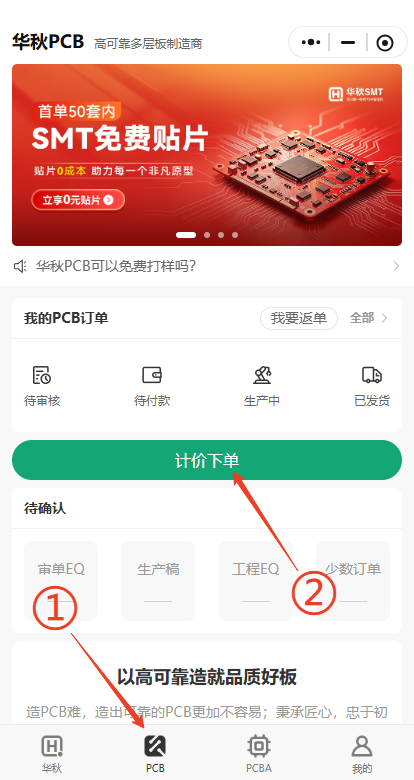

1. 点击【上传Gerber/PCB文件】

进入【华秋PCB】小程序进入“计价下单”页面，点击上传您的打板文件，进行解析提取关键参数。

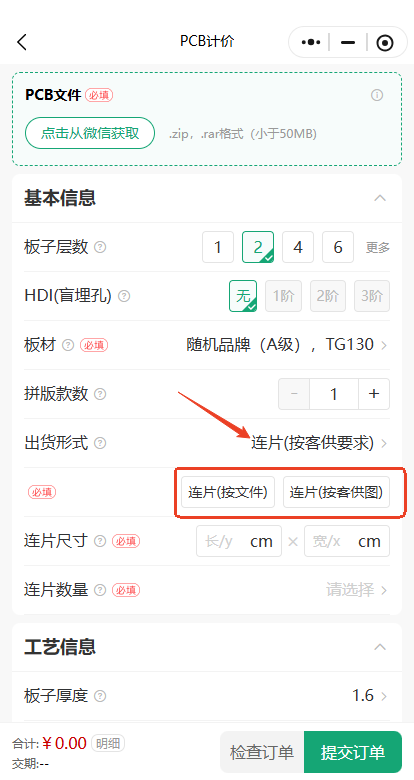

2. 点击【连片（按客供需求）】

解析完后，在出货形式一栏选择“连片（按客供需求）”；

根据自身文件情况选择：连片（按文件）、连片（按客供图）。

连片（按文件）：下单设计文件是拼好的实体文件，直接按文件做即可。连片（按客供图）：下单设计文件不是拼好的实体文件，需要按下单图纸/图层/备注等指示拼板。

二、连片（华秋代拼）：

华秋代拼中有两种可视化拼版功能

功能1：自动拼版方案——即自动输出拼版方案，您无需填写任何参数（不收取拼版费）；

PC端操作步骤如下：

1. 点击【上传Gerber/PCB文件】

登录 华秋PCB官网（www.hqpcb.com）进入“计价下单”页面，点击上传您的打板文件，进行解析提取关键参数。

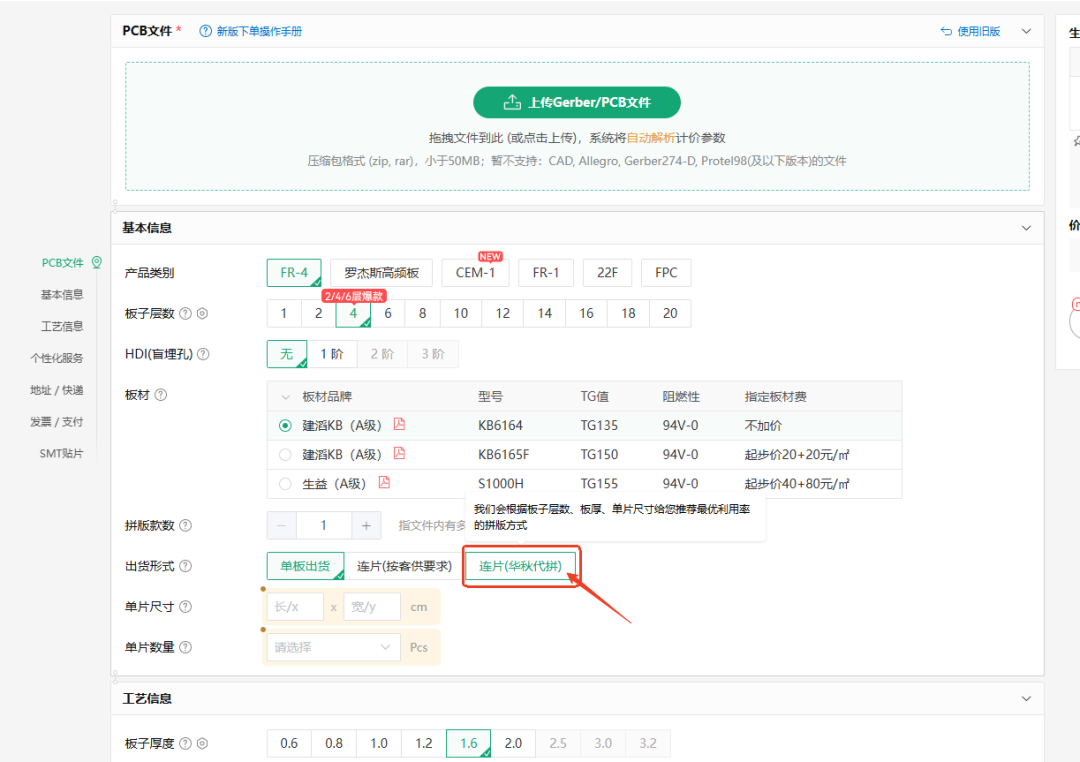

2. 点击【连片（华秋代拼）】

解析完后，在出货形式一栏选择“连片（华秋代拼）”。

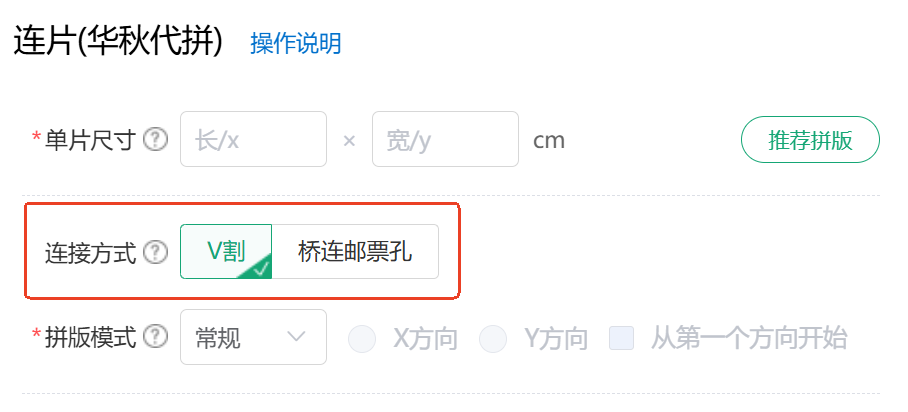

3. 选择连接方式

根据板子需求选择：V割、桥连邮票孔。

V割：在拼板的上下表面沿直线切出对称 V 槽，不切穿，中间留1/3 板厚左右的连接层，方便掰断。

桥连邮票孔：在分板线上钻一排小孔，孔间留细小连接桥，像邮票边缘，轻掰即断。

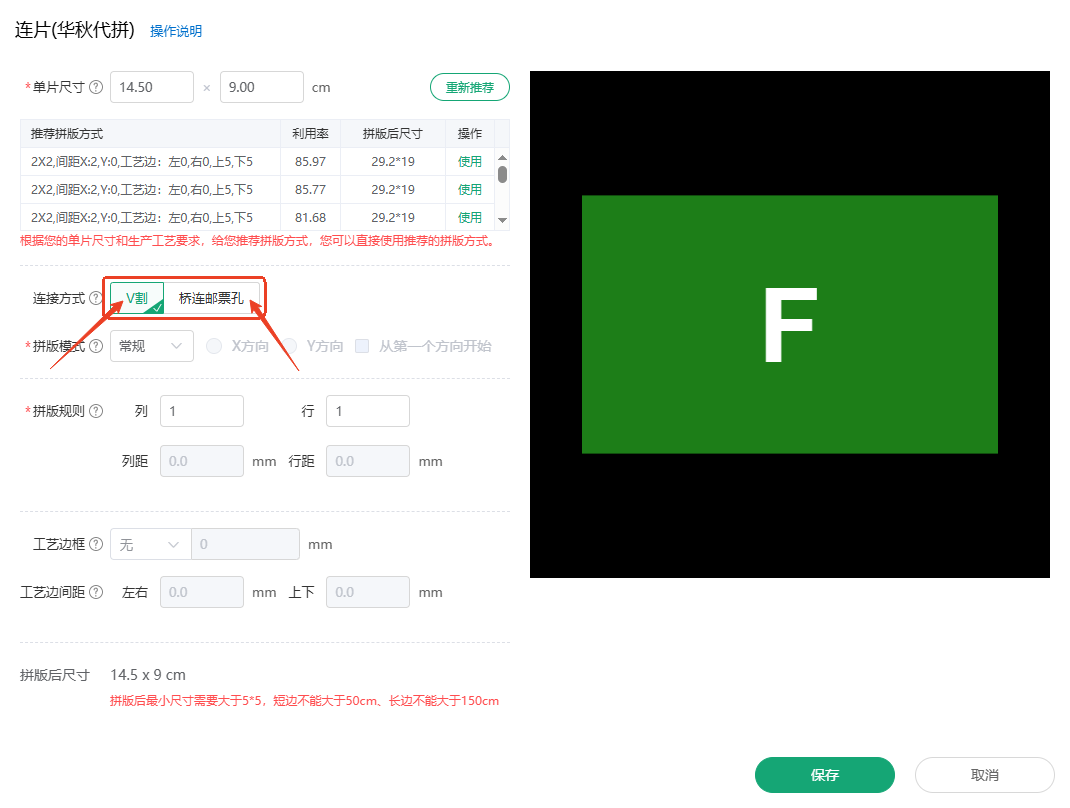

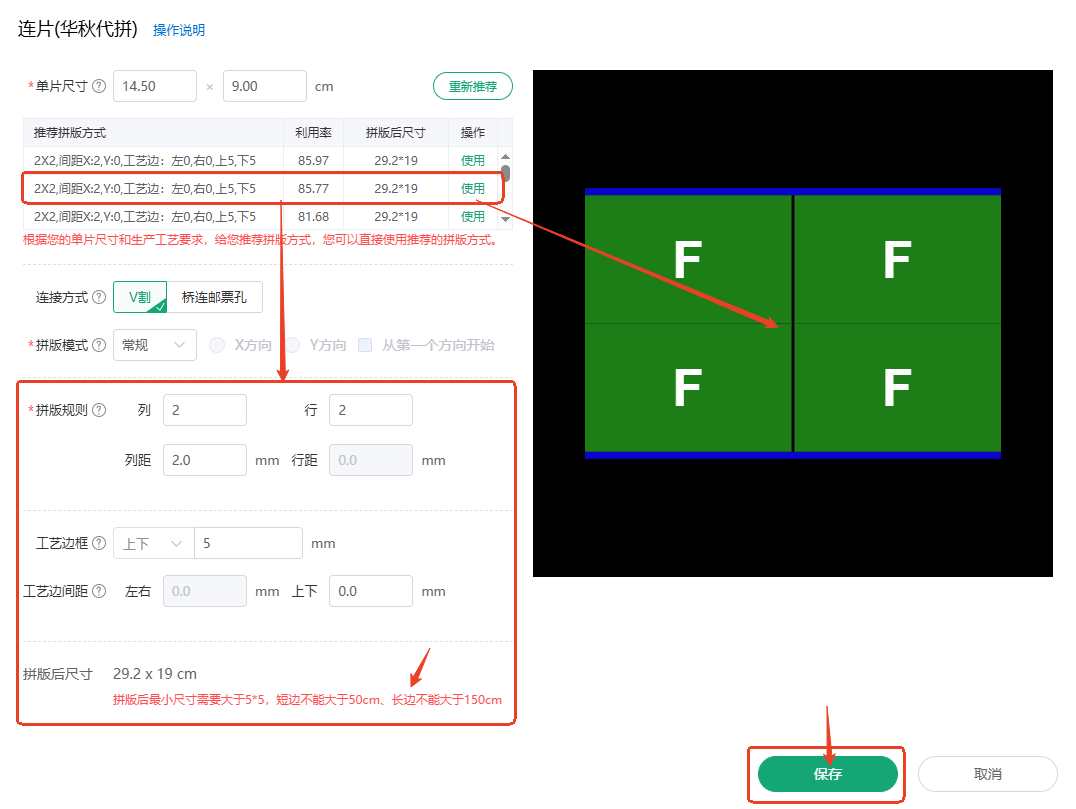

4. 根据推荐拼版—>选择所需拼版方式—>【使用】—>【保存】

通常系统会推荐多种拼板方式，您可以根据自己的生产加工需求进行选择，一旦点击“使用”后，下方的参数项及右侧视图会随即展示出所选拼版方式的效果图。

确认符合您的生产加工需求后，点击“保存”即可回到下单页面。

功能2：自主拼版方案——即您可以根据生产需求，自主设定拼版参数，满足您的定制化需求（不收取拼版费）；

1、2、3步骤同自动拼版。

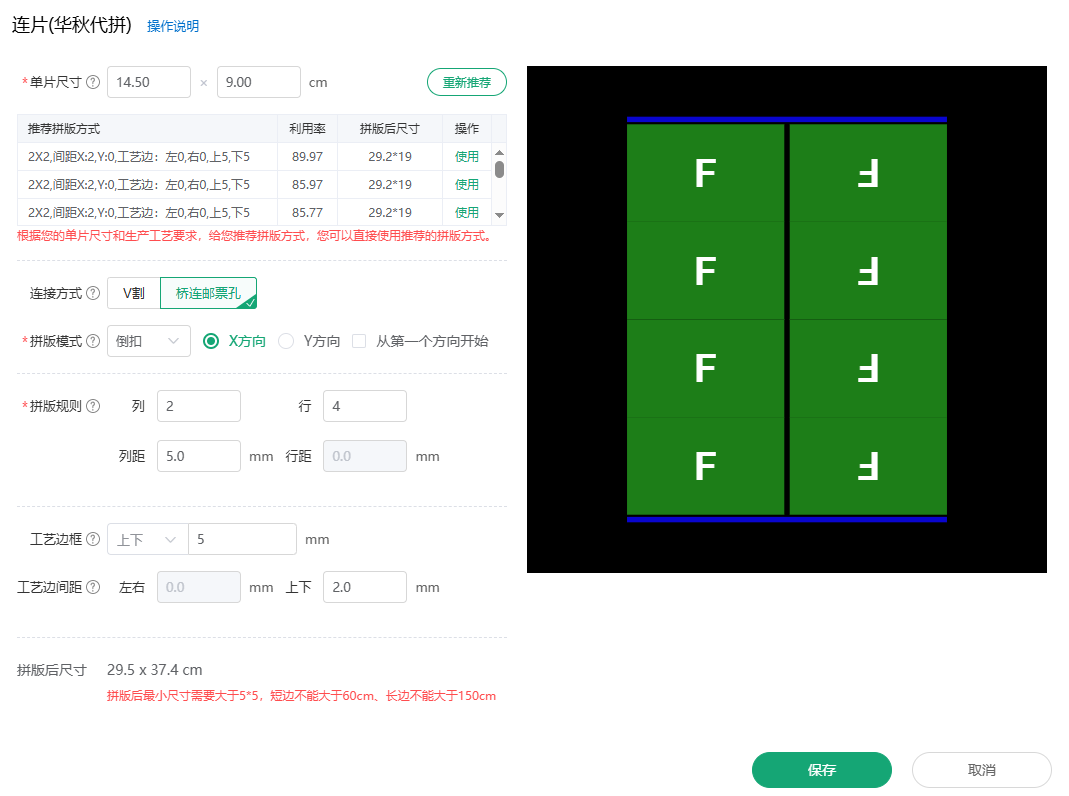

4. 自主填写参数：

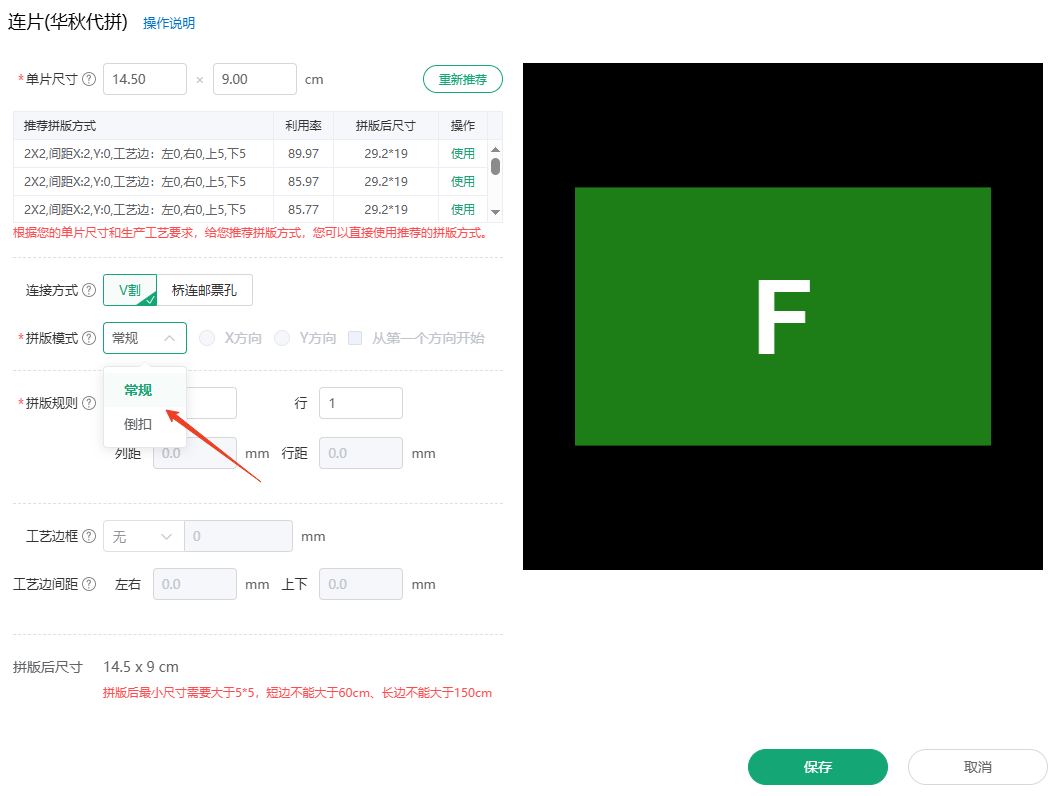

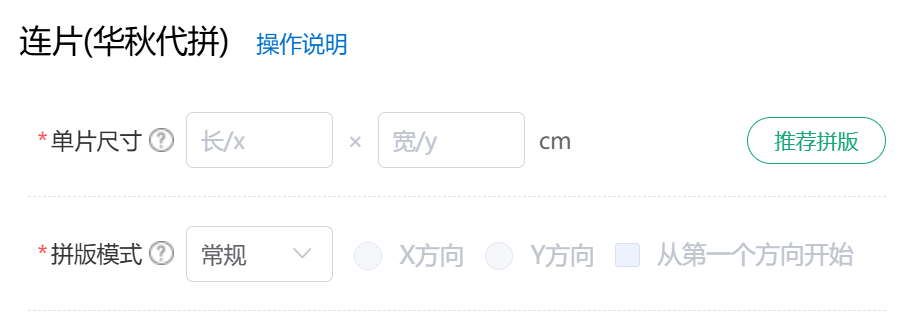

☞【拼版模式 】选择，支持“常规”和“倒扣”模式

☞【列】数量输入

☞【行】数量输入

☞【工艺边框】选择边框方向、输入边框宽度

☞【工艺边间距】输入

☞【列距】/【行距】根据需求进行调整

☞【保存】确认无误后保存即可

至此您的拼版方式已经设定完成，右侧视图即是当前拼版方式生产完成的拼版效果，所见即所得。

需要注意：

1）4层板及以上拼版后最小尺寸需要大于5*5cm，最大尺寸需小于50*40cm；

2）单、双层板 拼版后最小尺寸需要大于5*5cm，最大尺寸长或宽不能同时超过 50cm，须小于 60*50cm；

3）在设定拼版参数过程中，凡是置灰的参数项即为当前拼版方式不可修改的参数项。

小程序端操作步骤如下：

1. 点击【上传Gerber/PCB文件】

进入【华秋PCB】小程序进入“计价下单”页面，点击上传您的打板文件，进行解析提取关键参数。

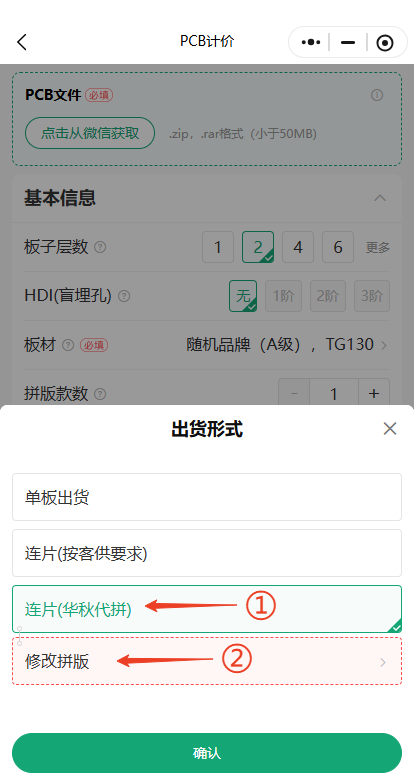

2. 点击【连片（华秋代拼）】—>【修改拼板】

解析完后，在出货形式一栏选择“连片（华秋代拼）”，点击“修改拼板”根据您的生产需求，自主设定拼版参数。

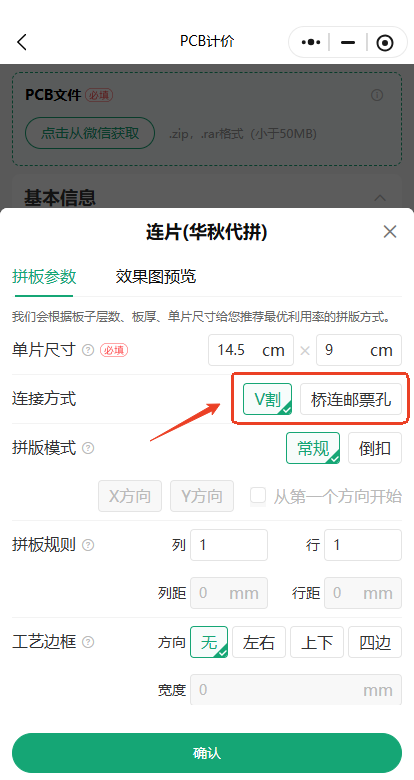

3. 选择连接方式

根据板子需求选择：V割、桥连邮票孔。

V割：在拼板的上下表面沿直线切出对称 V 槽，不切穿，中间留1/3 板厚左右的连接层，方便掰断。

桥连邮票孔：在分板线上钻一排小孔，孔间留细小连接桥，像邮票边缘，轻掰即断。

4步骤同PC端功能2。
