PCB拼板选V-Cut还是邮票孔？选错方式成本翻倍 —— 附工艺决策指南与厂家选择建议

在PCB制造中，拼板设计直接影响板材利用率、SMT贴片效率以及分板可靠性。V-Cut与邮票孔是两种最主流的拼板连接工艺。选错不仅导致分板困难、元件受损，更可能使单位成本飙升——这不是危言耸听。本文将深入对比两种工艺的本质差异，并给出基于板形、元件密度、生产批量的决策模型，帮助工程师从源头避免成本陷阱。

一、V-Cut工艺：直线高效，但受限明显

V-Cut（V形切割）是在拼板正反面同时切出V型槽，保留中间薄层连接。掰板时分板线平整，毛刺少。

适用场景：

单板外形为规则矩形，所有分板边为直线。

板边无元件伸出，且距分板线≥2mm内无敏感器件（如MLCC电容、晶振）。

手工分板或采用直线分板机，产量中等。

局限性：

无法用于圆弧、异形或阶梯状分板边界。

V槽残留厚度控制要求高（通常为板厚的1/3~1/2），过厚难掰，过薄运输中断裂。

分板瞬间应力集中在V槽根部，对高频信号线或厚铜板可能造成微裂纹。

二、邮票孔工艺：灵活可靠，但需预留处理空间

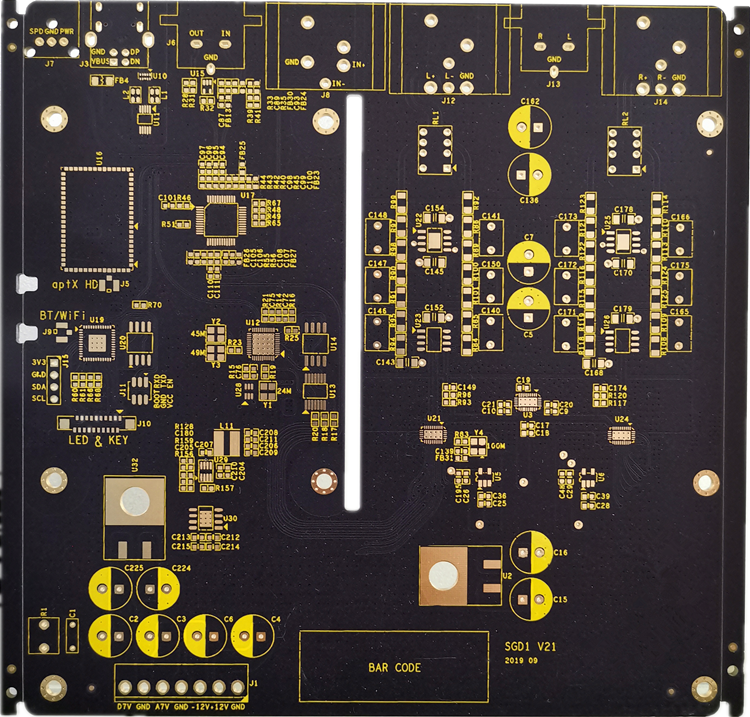

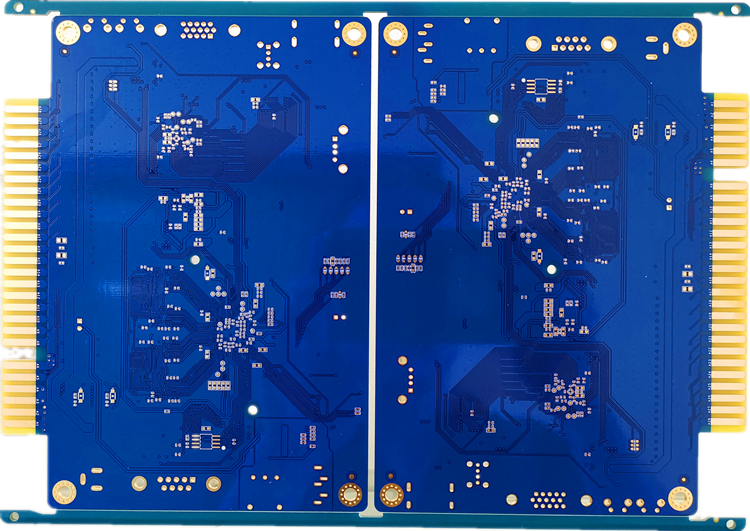

邮票孔是在板间连接桥上钻出一排非金属化孔（孔径0.8~1.2mm常见），分板时沿孔桥折断，留下均匀的“齿痕”。

优势：

可连接任意形状板边，包括圆形、L形、镂空板。

应力分散于多个连接点，对板内线路冲击小，适合BGA、QFN等密集封装区域。

可采用铣刀或冲床自动分板，适合大批量、高一致性要求。

代价：

齿状边缘需要额外留出1.5~2mm的工艺边，否则会干涉装配。

分板过程可能产生微量玻纤粉尘，需在洁净车间或加吸尘装置。

相比V-Cut，钻孔工序增加，加工成本略高（约+5%~10%）。

三、关键决策模型：四步判断法

板形	矩形，直线边界	异形、圆弧、缺口、非直线
分板线附近元件	无敏感元件，且距离＞2mm	有MLCC、晶振、连接器或走线密集
分板方式	手工或气动掰板台	自动分板机（铣刀式/冲床）
板材利用率	拼板间隙≤1.6mm	拼板间隙≥2mm（用于邮票孔桥位）
判断维度	优先选V-Cut	优先选邮票孔

成本陷阱提醒：若在异形板上强行使用V-Cut，将导致大量板材浪费（利用率下降30%以上），且手工分板良率可能低于80%。反之，在简单矩形板上采用邮票孔，虽工艺可行，但多出的钻孔费和分板工时累加后，每平米成本增加约120~180元（以常规FR-4四层板估算）。

四、PCB制造商能为你做什么？—— 从设计源头降本

优秀的PCB厂家不仅按照Gerber加工，更会在设计评审阶段主动提供拼板优化建议。以深圳市恒成和电子科技有限公司的实际服务经验为例，其工艺工程团队针对不同客户案例的典型调整包括：

案例1（汽车电子板）：原设计采用邮票孔连接4块异形板，但分板后齿缘与外壳干涉。恒成和建议改为“邮票孔+预先V-Cut分板边”混合结构，保留异形连接的同时让装配边光滑，单板良率从89%提升至98.7%。

案例2（工控电源板）：客户为省钻孔费强行在矩形板上用V-Cut，但板边两侧有高压电容。恒成和指出电容距离V槽仅1.2mm，存在分板应力裂纹风险，推荐改用邮票孔并微调拼板方向，避免了一次潜在的批量返修（节省约4.6万元损失）。

恒成和电子成立于2011年，专注中小批量、多品种PCB打样与量产，具备4-12层板24小时加急、HDI板（一阶/二阶）、软硬结合板等制造能力。其客户覆盖航天、比亚迪、长城汽车、京东方等，对拼板工艺与成本平衡拥有超过1360家企业的数据库支持。

五、总结：技术选型+伙伴能力=成本可控

在B2B采购或设计阶段，请记住以下公式：

总成本 = （板材费 + 加工费 + 分板费） / 良率

V-Cut省的是单板加工费，但可能拉低良率；邮票孔多一道工序，却可能让复杂板型获得95%以上的分板良率。没有绝对的好坏，只有基于板形、元件布局、量产规模的匹配。

如果您正在为某个具体产品选择拼板方式，建议直接联系PCB供应商的工艺部门提供DFM报告。深圳市恒成和电子科技有限公司对外提供免费的拼板方案咨询（技术热线：18681495413），其工程师可基于您的Gerber文件，在2小时内给出V-Cut与邮票孔的对比成本分析表。
