聊一聊绿色能源背后的半导体材料创新

此前，我们做过一期科普，在芯片不断进步的历史中，不仅有芯片性能的飞跃，更有功耗的优化。功耗在微观层面，就是芯片设计的“功夫”。往大了说，整个制造过程中的绿色能源发展，从厂务到每台设备的研发，都融入了节能减排的逻辑。

本文，将从半导体材料端，聊一聊绿色能源背后的材料创新。当然，在聊材料的秘密之前，我们先用几组数据，看一下半导体到底有多费电？这样，大家就知道为何要“绿色能源”啦。

电有多大“量”，AI有多大“产”

业内一直流传一句老话：AI 博弈的背后，本质是电力博弈。

当下人工智能飞速迭代，大模型训练、算力服务器集群全天候运转，背后都是海量的矩阵运算，源源不断消耗电力资源。国际能源署 IEA 早已预判，全球数据中心、人工智能等领域的电力消耗，2026 年就将突破 1000TWh，电力短缺正在成为 AI 产业扩张的隐形天花板。

在 2026 年 NVIDIA GTC 大会上，黄仁勋也曾直言行业现实：每一座数据中心、每一座工厂，从定义上来说都是受电力限制的。一座1GW（吉瓦）的工厂永远不会变成2GW，这是物理和原子的定律。在固定的功率下，谁的每瓦Token吞吐量最高，谁的生产成本就最低。由此可见电力已经成为半导体与 AI 产业发展的硬性门槛。

“用电实际增加最多的是半导体。”台电董事长曾文生表示。他举例说，半导体龙头企业台积电的极紫外光刻机耗电量极大，随着2纳米工艺芯片陆续量产，这一趋势有增无减。这并非个例，整个半导体产业的高能耗贯穿原材料开采、芯片制造、终端应用、废弃处理全生命周期，其中制造端的能耗更是达到令人震惊的地步。

被誉为芯片制造核心装备的 EUV 光刻机，根据相关报道显示，单台设备功率就高达 1170 千瓦，下一代机型功率更是将突破 1400 千瓦，一台光刻机一年的耗电量，就相当于数百户普通家庭全年用电总和。行业机构TechInsights预测，到 2030 年全球晶圆厂年耗电量将突破 54000 吉瓦时，远超卢森堡、冰岛等多个中小国家年耗电量之和。除了光刻机，晶圆清洗、刻蚀、薄膜沉积等核心工艺，均需要持续消耗大量电力，且当前全球多数晶圆厂仍依赖化石能源供电，进一步加剧了碳排放压力。

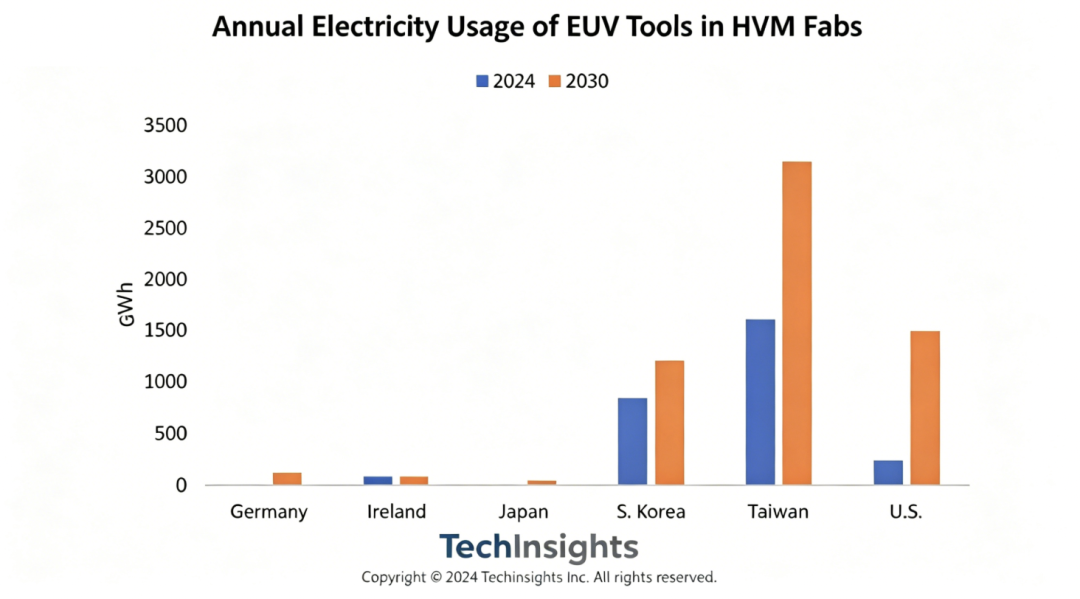

全球大批量制造工厂中 EUV 工具年度用电量的预测增长情况（图源：TechInsights）

而在终端应用端，传统硅基半导体的物理短板被无限放大。受自身材料特性限制，硅基芯片在功率转换、高频运行中能量损耗严重，尤其在 AI 芯片、5G 基站、新能源汽车电控等高功率、高频场景中，能耗浪费尤为突出。数据显示，传统硅基功率器件能量转换效率仅维持在 80%-85%，近两成电能在转换过程中以热能形式白白流失。不仅造成能源浪费，还需要配置额外散热设备，形成高耗电、高散热、再耗电的恶性循环。

时至今日，半导体产业规模持续扩张，传统硅基材料已经触及物理极限，仅靠原有工艺改良，无法兼顾产业发展与低碳减排需求。想要驯服这头耗电猛兽，行业已经形成共识：短期依靠清洁技术优化流程，长期必须依托下一代半导体材料创新，从根源破解高能耗难题。

二、材料“破局”

硅基材料相对“耗电”猛，就是因为它是“硅基”。

此时，以碳化硅（SiC）、氮化镓（GaN）为代表的第三代半导体材料，成为半导体产业绿色转型的核心突破口。这类材料凭借耐高温、耐高压、低损耗、高效率的天然优势，从发电、输电、用电到储能，全链路降低能源损耗，直接撬动产业低碳变革。

就在2025年，全球科技行业迎来一个标志性节点：英伟达正式宣布，将从 2027 年开始全面向800V HVDC 高压直流数据中心电力基础设施过渡。这一决定并非简单的技术升级，而是数据中心电源领域的第二次革命，核心目标是彻底解决电源转换环节的能量损耗问题。要知道，传统数据中心采用交流供电，电源转换过程中会有 15%-20% 的能量以热能形式浪费，而 800V 高压直流架构能将损耗降至 5% 以下。

但这一技术落地的关键，正是第三代半导体材料在背后发挥作用。

英飞凌、纳微半导体等国际半导体巨头，早已围绕 800V HVDC 架构与英伟达达成合作，而支撑这一架构稳定运行的，正是碳化硅、氮化镓功率器件。与传统硅基功率器件相比，碳化硅器件的开关损耗降低 70% 以上，氮化镓器件则在高频场景下实现近乎极致的能量转换效率，二者共同构成 800V 直流架构的 “黄金组合”，让数据中心这一耗电大户实现大幅节能。

这仅仅是第三代半导体材料节能应用的一个缩影。

在新能源汽车领域，碳化硅MOSFET替代传统硅基 IGBT，能让车载电源系统效率提升 10%，直接增加续航里程，同时减少电池充放电损耗，延长电池寿命；在光伏逆变器、风电变流器中，氮化镓器件能将光电、风电转换效率提升至 99% 以上，让绿色能源发电不再 “边产边耗”；在工业电源、家电产品中，第三代半导体材料能让设备待机损耗趋近于零，实现全社会层面的微观节能。

除了碳化硅、氮化镓，先进硅基材料、钙钛矿材料同样在能源效率提升中扮演重要角色。先进硅基材料通过结构优化，突破传统硅材料的性能瓶颈，适配低功耗芯片制造；钙钛矿材料则在光电转换领域展现出巨大潜力，不仅能提升光伏电池效率，还能应用于光电子器件，实现能源的高效利用。

这些新一代半导体材料的核心价值，在于从物理层面降低能量损耗，而非单纯的 “节流”。它们让电能在产生、传输、使用的每一个环节都尽可能减少浪费，直接减少化石能源的使用量，降低温室气体排放，成为半导体产业对接绿色能源的关键桥梁。

三、储能材料背后

刚刚我们聊了“用电”材料，现在再聊聊“存电”材料。储能、氢能领域的半导体材料，则解决了绿色能源“存得住、用得广”的问题。

首先是储能电池背后的固态电解质材料。

当前储能领域的核心痛点，是传统液态锂电池的能量密度低、安全性差、寿命短，难以支撑大规模电网储能与新能源汽车发展。而半导体型固态电解质的出现，彻底打破了这一困局。

固态电解质主要分为硫化物、氧化物两大类型，均属于半导体材料范畴。

与传统液态电解液相比，半导体型固态电解质的离子电导率提升数十倍，能够实现锂离子的快速传输，让电池充电速度大幅提升；同时，固态电解质不可燃、不泄漏，从根源上解决了锂电池起火、爆炸的安全隐患；更重要的是，固态电池的能量密度比传统锂电池提升 50% 以上，循环寿命延长2-3倍，能满足大规模储能电站长周期、高稳定的使用需求，也能让新能源汽车续航里程突破 1000 公里。

在半导体材料的加持下，固态电池不再是实验室概念，而是逐步走向产业化。它不仅能支撑光伏、风电等清洁能源的并网储能，解决 “弃风弃光” 问题，还能推动储能产业低碳化，让绿色能源实现 “发多少、存多少、用多少” 的闭环。

我们再聊一聊氢能。

氢能作为21世纪的“终极能源”，燃烧产物只有水，是真正的零碳能源。但传统氢能制备依赖电解水，需要消耗大量电网电能，若电能来自化石能源，相当于绕了一圈，做了无用功。而半导体光催化材料的创新，让太阳能直接制氢成为现实。

目前主流的半导体光催化材料包括二氧化钛（TiO2）、石墨相氮化碳（g-C3N4）、钙钛矿等。这类材料具有特殊的光电性能，在可见光照射下，能激发电子-空穴对，直接催化水分子分解为氢气和氧气，整个过程无需外接电源，仅依靠太阳能即可完成。与传统电解水制氢相比，光催化制氢能耗降低90%以上，且无任何污染物排放。

同时，半导体导电材料还能应用于氢燃料电池，提升燃料电池的导电效率与催化性能，降低氢能利用的成本，推动氢能在交通、工业、发电等领域的规模化应用。可以说，半导体材料让氢能从“高碳制氢”走向“零碳制氢”，成为绿色能源体系的重要组成部分。

总结

“电力”成为当下AI产能的竞争关键时，一场节能改造革命就此拉开。

从功率器件的材料替换，到储能、氢能的技术突破，半导体材料的每一次创新，都在推动产业向绿色低碳转型。而这场材料革命，本质上是半导体产业与绿色能源的双向奔赴。

一方面，绿色能源的发展离不开半导体材料的支撑。光伏、风电、储能、氢能等绿色能源技术，核心器件均依赖半导体材料；另一方面，半导体产业的低碳化，也依赖绿色能源与新材料的赋能。

在 “双碳” 目标与科技革命的双重驱动下，半导体材料的绿色创新已经成为全球竞争的焦点。未来，随着碳化硅、氮化镓、固态电解质、钙钛矿等材料的持续突破，半导体这头 “耗电猛兽” 将被彻底驯服，成为绿色能源发展的核心引擎。而我们也终将看到，一个芯片高效节能、能源清洁低碳、产业可持续发展的科技新时代，在材料创新的推动下加速到来。
