速冻食品加工自动化升级 西门子与施耐德PLC Profinet转DeviceNet协同管控

一、案例背景

随着消费者对食品安全、品质和多样化需求的不断提升，速冻食品行业正经历着从传统制造向智能化生产的转型升级。国内某大型速冻食品企业为提升生产效率、确保食品安全可追溯，投资建设了一条全新的智能化加工与包装产线。这.条产线整合了多国先进设备，旨在打造从原料处理、成型加工、快速冷冻到自动包装、分拣码垛的全流程工业自动化生产线。

然而，在集成国际一流设备的过程中，企业遇到了显著的总线协议异构挑战。产线的主控制系统采用了 西门子S7-1200系列PLC**** ，通过Profinet工业以太网协议，负责统筹MES指令、协调产线节拍，并控制关键的德国进口成型机、荷兰高速包装机等核心设备。而在原料分选、重量检测、视觉品检及箱体码垛等关键工位，则采用了性能稳定、性价比高的 施耐德Modicon M系列PLC**** ，其通过DeviceNet现场总线协议，高效控制着伺服系统、传感器阵列及气动执行机构。这两套分别基于Profinet和DeviceNet的控制系统各自形成了高效但封闭的"信息孤岛"。 西门子主站无法实时获取施耐德工位的原料批次、重量偏差、视觉检测结果等关键质量数据 ，而 施耐德单元也无法及时接收来自中央控制系统的生产配方、包装规格切换指令 ，导致整线协同效率低下，换产准备时间长，质量数据追溯困难，严重制约了产线向工业物联网驱动的柔性制造与数字化管理升级。

二、协议转换网关功能简介

为打通上述协议壁垒，项目引入了塔讯TX131-RE-DNS/PNS 协议转换网关 。该产品是一款专为解决复杂工业现场总线协议互联互通难题而设计的高性能 工业网关 。

塔讯网关的核心功能是实现Profinet与DeviceNet之间的双向、实时、透明的 协议转换 。在产线网络中，它一端作为从站接入西门子S7-1200 PLC的Profinet主站网络，被识别为一个标准的PN IO设备；另一端则作为从站接入施耐德PLC的DeviceNet主站网络，被识别为一个标准的DeviceNet从站设备。网关内部集成了高性能双核处理器和专用的协议转换芯片，能够以极低的延迟（通常<5ms）完成两种协议数据帧的解析、映射与转发，实现控制指令与过程数据的无缝桥接。

不仅如此，塔讯网关更是一个功能强大的边缘智能网关和 数据采集器 。它不仅能完成控制层的数据交换，还能对流经的数据进行采集、缓存和预处理。其内置的嵌入式系统支持通过以太网接口，将采集到的设备状态、工艺参数、产量、能耗等数据，以MQTT、OPC UA等标准协议直接上传至企业级的SCADA系统或工业物联网平台，为生产监控、质量分析、能效管理和预测性维护提供实时、可靠的数据源。其坚固的工业级设计（IP40防护、宽温宽压、无风扇），确保了在食品加工车间可能存在的潮湿、低温及频繁冲洗环境下的长期稳定运行。

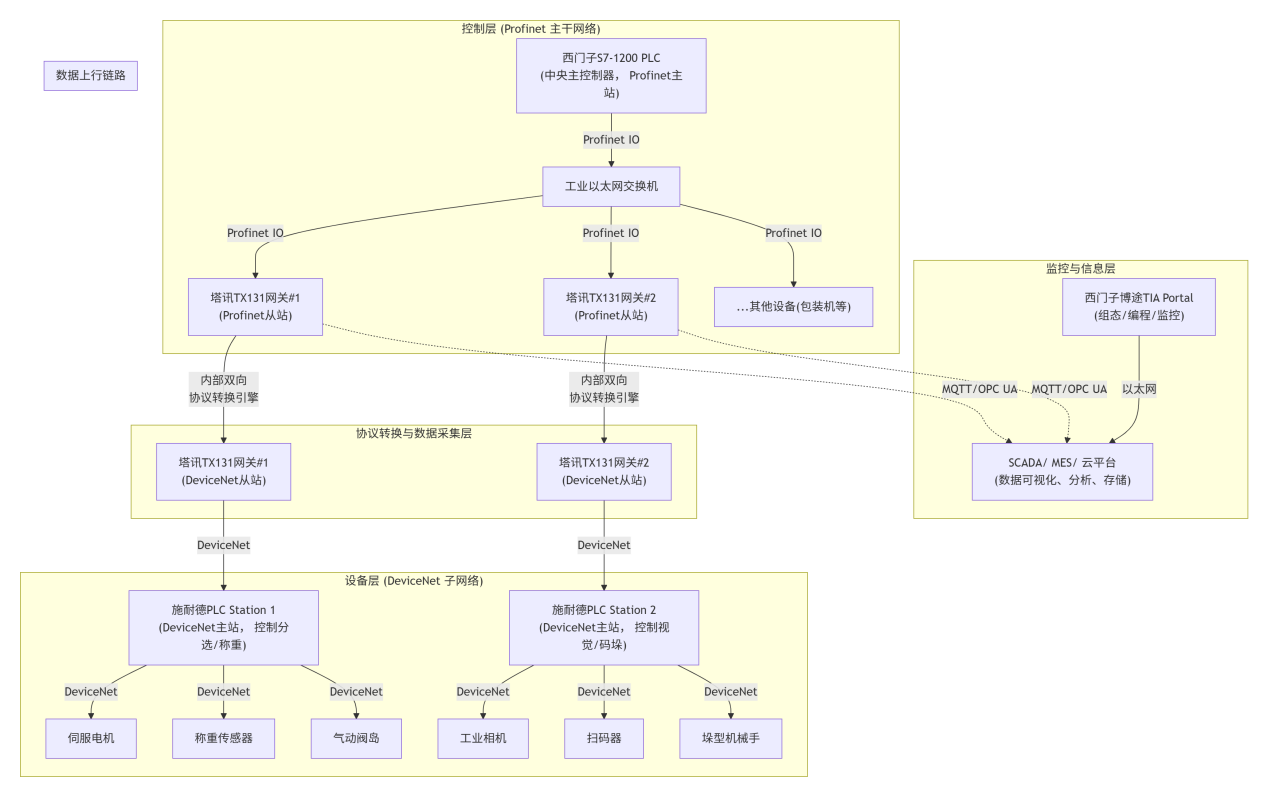

三、系统结构拓扑图

四、解决方案

本项目采用以塔讯TX131网关为核心的异构网络融合与数据集成方案，具体实施如下：

1.网络架构融合 ：在中央控制柜与各施耐德控制站（如分选站、检测站、码垛站）之间部署塔讯TX131网关。将原本独立的Profinet主干网与多个DeviceNet设备子网，通过网关桥接为一个逻辑统一的控制数据网络。

2.分布式网关部署 ：在产线的几个关键且独立的施耐德PLC控制站各部署1台TX131网关。每台网关的Profinet端口通过工业级屏蔽网线接入主Profinet环网交换机；其DeviceNet端口通过专用五芯屏蔽电缆接入对应施耐德PLC的DeviceNet主站模块网络。

3.数据映射策略 ：针对每个工艺站点的控制与数据需求，精确定义双向交换的数据点。例如，对于“重量检测站”，映射数据包括：西门子下发的“产品标准重量”、“允许检测指令”；施耐德上报的“实际测量重量”、“重量超差报警”、“站就绪状态”。通过在TX131的图形化配置软件中完成这些数据点的双向映射，实现无感、精准的数据传输。

4.构建边缘数据节点 ：启用TX131网关的数据采集器功能，对经过网关的所有I/O数据及扩展的Modbus TCP/RTU设备数据进行集中采集。配置其通过以太网，将打包后的JSON格式数据或通过OPC UA服务器，将实时数据推送至车间级的工业物联网平台，实现产线状态的全景可视化与深度数据分析。

五、实施与配置过程

1.需求分析与规划 ：与工艺、设备和电气工程师共同工作，详细定义每个施耐德控制站与西门子主站之间需要交换的所有信号，包括数字量I/O、模拟量、以及必要的数据块（如配方参数、产量统计），形成详细的《数据交换点表》。

2.硬件安装 ：

在施耐德控制柜内为TX131网关预留安装位置（DIN导轨），并提供稳定的24VDC电源。

使用标准的Profinet电缆（带屏蔽层）连接网关的PN端口至最近的Profinet交换机端口。

使用DeviceNet专用粗缆/细缆和接头，严格按照规范连接网关的DN端口至施耐德PLC的DeviceNet扫描器端口，并做好终端电阻和屏蔽层接地。

3.西门子TIA Portal工程组态**** ：

在TIA Portal项目中安装TX131网关的GSDML文件。

在“网络视图”中，从硬件目录将TX131网关拖入Profinet网络，为其分配唯一的设备名称（如“Gateway_WeighingStation”）和IP地址。

根据《数据交换点表》，在网关的设备视图中添加相应字节长度的输入/输出模块。例如，为“重量检测站”网关添加2字节输入（用于接收状态）和4字节输出（用于发送指令和参数）。系统会自动分配I/O地址，如 IW100-IW101 （输入）， QW100-QW103 （输出）。

4.施耐德EcoStruxure Machine Expert配置**** ：

在施耐德PLC的硬件配置中，添加DeviceNet主站模块，并扫描网络。

从EDS库中选择或手动添加TX131网关对应的设备文件，将其配置为DeviceNet网络上的一个从站设备，分配唯一的节点地址（如5），并配置其输入/输出大小为2字节输出（对应西门子输入）、4字节输入（对应西门子输出）。

5.塔讯网关核心配置 ：

通过网线连接笔记本电脑和TX131网关的配置口，使用其专用配置软件“Tacsn Configurator”登录。

网络参数设置 ：在“Profinet”选项卡中，设置与TIA Portal中一致的设备名称和IP。在“DeviceNet”选项卡中，设置与施耐德网络中一致的节点地址和波特率（如125Kbps, 500Kbps）。

数据映射配置 ：进入“数据映射”界面，进行双向映射。将“西门子输入区（IW100-IW101）”映射到“施耐德输出区（分配给网关的Output区）”；将“西门子输出区（QW100-QW103）”映射到“施耐德输入区（分配给网关的Input区）”。此操作建立了物理地址的逻辑连接。

物联网功能配置 ：在“数据上传”选项卡，启用MQTT客户端或OPC UA服务器功能，设置目标平台IP、端口、主题，并选择需要上传的数据变量。

将完整配置下载到网关硬件，并重启使其生效。

6.系统集成调试 ：

(1) 基础通信测试 ：在TIA Portal中强制修改西门子PLC输出到网关的数据（如QW100的值），在施耐德编程软件中监控对应的输入地址，验证数据是否从西门子正确传至施耐德，并进行反向测试。

(2) 功能联调 ：模拟完整生产流程。例如，西门子PLC下发“开始检测”指令和标准重量值，观察施耐德控制的分选机构是否动作，并将实测重量和结果状态返回。

(3) 数据上传验证 ：在工业物联网平台监控界面，验证从TX131网关上传的实时数据是否正确显示和更新。

(4) 稳定性测试 ：进行72小时连续不间断运行测试，监控通信稳定性、数据一致性和系统延迟。

六、项目痛点、应用效果与前后对比

项目痛点：

1.控制孤岛，协同困难 ：Profinet主网与DeviceNet子网物理隔离，中央控制器（西门子）无法对施耐德工位进行实时调度和监控，产线节拍难以同步，柔性生产受阻。

2.信息不透明，追溯困难 ：关键工位（如重量检测、视觉品检）的质量数据停留在本地，无法自动汇总到中央系统，产品质量追溯依赖人工记录，效率低、易出错，不符合现代食品安全管理体系要求。

3.换产效率低下 ：生产不同规格产品时，需要技术人员分别到多个施耐德控制柜手动修改参数，换产准备时间长达数小时，影响设备利用率。

4.运维成本高 ：设备故障时，维修人员需要分别登录两套系统进行诊断，故障定位时间长，影响生产连续性。

应用效果与实施前后对比：

对比维度	实施前	实施后
系统互联性​	Profinet与DeviceNet网络独立，数据不通，形成控制孤岛。	通过塔讯智能网关实现双向无缝协议转换，数据流完全贯通，系统融为一体。
生产协同与柔性​	各工位独立运行，节拍不统一；换产需多点位手动设置，平均耗时3-4小时。	中央PLC统一调度，全产线节拍同步；配方参数远程统一下发，换产时间缩短至30分钟以内。
质量管控与追溯​	质量数据人工记录，纸质追溯，效率低、易遗漏。	关键质量数据（重量、视觉结果）通过网关作为数据采集器实时自动上传，实现电子化、全流程质量追溯，符合HACCP/FSSC22000等体系要求。
运维效率​	故障需分别排查两套系统，平均修复时间（MTTR）> 90分钟。	在统一的SCADA界面监控所有设备状态，快速定位故障点，MTTR降低至30分钟以内。
数据价值挖掘​	生产数据分散，无法用于分析优化。	网关作为物联网网关，将设备状态、产量、能耗等数据上传至工业物联网平台，为生产优化、能效分析和预测性维护提供数据基础。
系统扩展性​	新增设备受协议限制，集成成本高、周期长。	采用标准化网关方案，未来扩展不同协议的设备更加灵活便捷，保护了现有投资。

七、总结

在本速冻食品产线智能化升级案例中，塔讯TX131-RE-DNS/PNS协议转换网关发挥了至关重要的作用。它成功破解了西门子Profinet网络与施耐德DeviceNet网络之间的通信壁垒，将原本独立的“自动化孤岛”整合为一个高效协同的有机整体。

该方案的价值远不止于实现基础的协议转换和控制数据互通。TX131网关作为部署在设备层的边缘智能网关和 数据采集器 ，扮演了承上启下的关键角色：向下，它统一了异构设备的接入语言；向上，它提供了标准化的数据服务接口。这为企业构建车间级的 工业物联网 、实现生产数据的全面感知和深度应用奠定了坚实基础。最终，企业不仅实现了产线效率的显著提升和运维成本的大幅降低，更在食品安全数字化追溯和生产精细化管控方面迈上了新台阶，增强了其在快速消费品市场的核心竞争力。

实践证明，在面对食品、医药等对流程管控和可追溯性要求极高的行业时，采用专业的工业网关实现多协议融合与数据集成，是实现智能制造和数字化转型的一条高效、可靠且极具性价比的路径。塔讯TX131网关以其卓越的稳定性和易用性，为此类应用提供了优秀的范例。
