采用24位I2S输入、192kHz立体声数模转换器的立体声DAC芯片-CJC4344

‌立体声DAC（数字模拟转换器）芯片的核心工作原理是将左右两个声道的数字音频信号（如PCM）同步转换为连续的模拟电压/电流信号，通过过采样、噪声整形与重建滤波实现高保真音频还原。

工作原理：

双通道数字输入‌：接收如I²S、TDM等格式的立体声数字音频流（含左/右声道时分或并行数据），由LRCK（字时钟）区分声道。

数字处理‌：包括‌插值滤波‌（提升采样率以减轻后续镜像干扰）和‌多阶Δ-Σ调制‌（将高位PCM转为超高速1-bit脉冲流，配合噪声整形将量化噪声推至人耳不敏感的高频段）。

数模转换‌：Δ-Σ调制器驱动1-bit DAC（如电流舵或开关电容阵列），输出高速脉冲；经‌低通重建滤波器‌（模拟RC或有源滤波）平滑为连续模拟信号，抑制奈奎斯特频率以上的镜像噪声。

差分/单端输出‌：高性能芯片常采用‌差分电流输出，提升抗噪能力，再经外部无源网络转为电压信号；部分集成运放直接驱动耳机或线路输出。

同步与时钟‌：依赖BCLK（位时钟）和LRCK精准同步，MCLK（主时钟）通常为Fs×256/384×2，时钟抖动直接影响THD+N与声像定位。‌

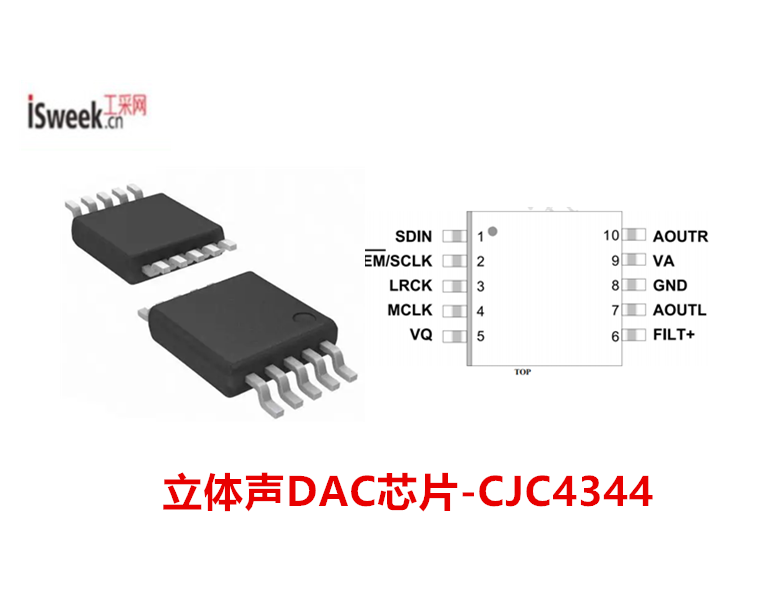

立体声DAC芯片-CJC4344

CJC4344是一款立体声数字-模拟转换转换器-DAC芯片，集成数字插值滤波、多比特D/A转换、multi bit数模转换器和输出模拟滤波等功能，采用10引脚MSOP封装，支持192kHz采样率和24位I²S音频数据输入，可实现接近CD品质的音频输出，可应用于游戏机、多媒体设备、DVD和数字电视等消费电子产品。

该芯片采用3.3 V单电源供电（3.0 V～3.6 V）工作温度范围-40℃～+85℃，内置自动时钟检测模式，可自动识别MCLK与LRCK之间的倍频关系（支持64x～1152x）无需额外配置同时，支持外部串行时钟模式，信噪比（SNR）96 dB，总谐波失真加噪声（THD+N）低至-92 dB，模拟输出为VCC/2共模电平，典型输出电压为2.8 Vpp（0 dBFS）可直接驱动线路电平负载，无论是高解析度音乐播放还是游戏音效，都能提供清晰、低失真的声音表现。

CJC4344基于一个带线性模拟低通滤波器的四阶multi-bitΔ-Σ调制器，而且本芯片可以通过检测信号频率和主时钟频率，在2KHz和200KHz之间自动调节采样率。DAC是一种将数字信号转换为模拟信号（以电流、电压或电荷的形式）的设备。电脑对声音这种信号不能直接处理，先把它转化成电脑能识别的数字信号，就要用到声卡中的DAC，它把声音信号转换成数字信号，要分两步进行，即采样和转换。

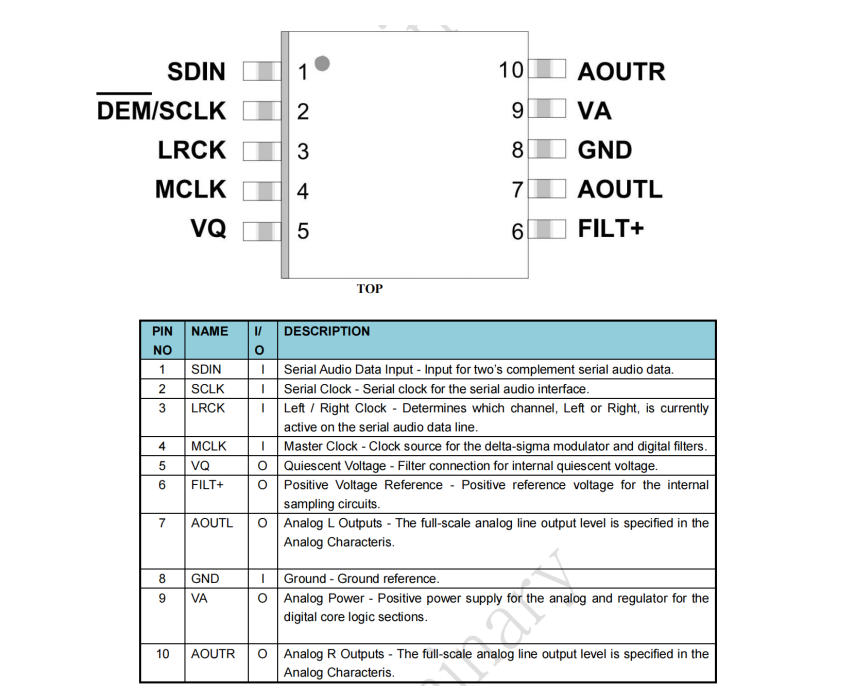

引脚配置：

引脚配置

音频芯片 - CJC4344的特点：

Muti-bitΔΣ调制器

24bit D/A转换器

自动检测大到192KHz的信号频率

105dB动态范围

-90dB总谐波失真+信噪比

低时钟抖动敏感度

3.3V或5V工作电压

线性滤波输出

片上数字去加重

应用领域：

‌掌上游戏与移动多媒体‌：为智能手机、平板电脑、便携游戏机提供清澈纯净的音质。

‌家用影音娱乐‌：可应用于DVD播放器、数字电视等设备，提升其音频输出品质。
