基于玄铁K230 + RT-Thread Smart：手把手教你实现YOLOv8-Pose实时坐姿检测 | 技术集结

随着现代办公和学习方式的改变,长时间坐在电脑前已成为常态。然而,不良的坐姿习惯会导致各种健康问题,如颈椎病、腰椎病、高低肩等。据统计,青少年体态异常率高达60%以上,其中圆肩占60.5%、颈部前倾占58.1%、高低肩占52.3%。

本项目基于玄铁K230开发板,利用AI视觉技术实现实时坐姿体态检测,能够自动识别5种常见的不良坐姿,并提供智能提醒功能。

目录

项目背景及功能

效果演示

RT-Thread使用情况概述

硬件设计

软件设计

实现过程

未来展望

1 项目背景及功能

1.1 项目创新点

本项目运行在RT-Thread Smart操作系统上，基于YOLOv8-Pose 模型，实现实时人体关键点检测。

1.2 核心功能

头部前倾检测: 检测头部相对肩部的前倾角度

高低肩检测:检测两肩高度差异

驼背检测:检测上半身前倾程度

身体倾斜检测:检测身体左右倾斜角度

圆肩检测:检测肩部前移程度

所有检测结果分为正常、轻度、中度、重度四个等级,并实时显示在屏幕上。

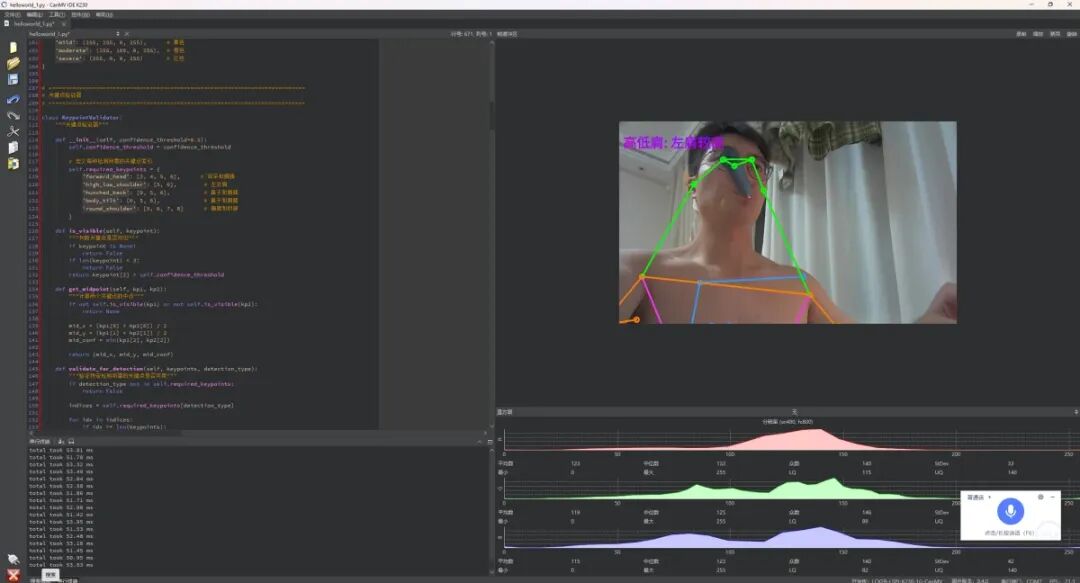

2 效果演示

本系统能够实时检测人体姿态并分析坐姿问题。在实际测试中:

检测帧率:约10-15 FPS (取决于模型和硬件配置)

检测延迟:< 200ms

检测准确率:头部前倾和高低肩检测准确率达80%以上

稳定性:可连续运行1小时以上无崩溃

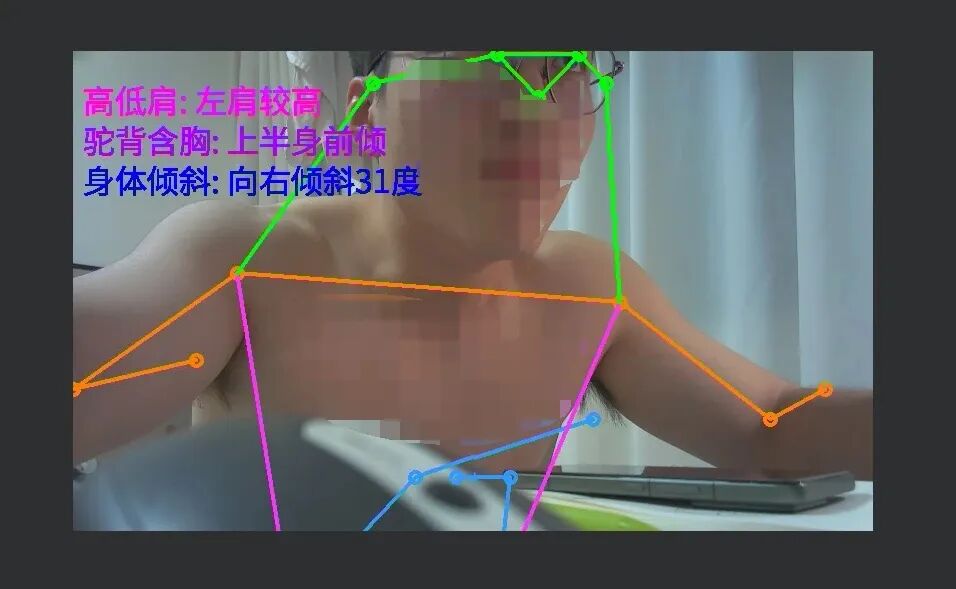

系统会在屏幕上实时显示:

人体骨架(17个关键点及连线)

检测到的体态问题及严重程度

不同严重程度用不同颜色标识(绿色正常、黄色轻度、橙色中度、红色重度)

3 RT-Thread使用情况概述

本项目基于RT-Thread Smart操作系统开发,充分利用了RT-Thread的特性:

3.1 操作系统层面

RT-Thread Smart:K230的CanMV固件底层就是基于RT-Thread Smart实现的

用户态应用:我们的Python应用运行在RT-Thread Smart的用户态

硬件抽象:使用RT-Thread提供的设备驱动框架

3.2 使用的 RT-Thread 组件

摄像头驱动:通过RT-Thread的CSI2驱动获取图像

显示驱动:通过RT-Thread的LCD/HDMI驱动输出画面

GPIO驱动:控制蜂鸣器和LED

内存管理:RT-Thread的内存管理机制

4 硬件设计

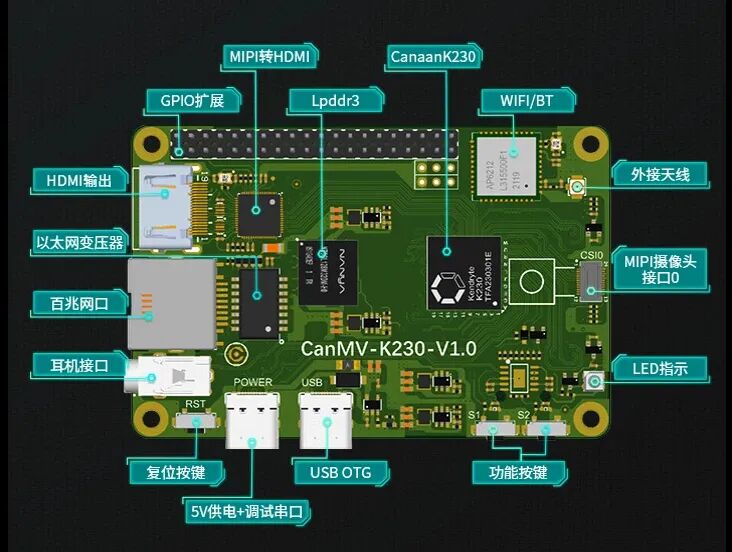

4.1 硬件框图

本系统的硬件架构如下:

5 软件设计

5.1 软件架构框图

本系统采用分层架构设计:

┌─────────────────────────────────────────────────┐│ 应用层 (Python) ││ ┌──────────────────────────────────────────┐ ││ │ 主程序: 图像采集 + AI推理 + 结果显示 │ ││ └──────────────────────────────────────────┘ │└───────────────────┬─────────────────────────────┘ │┌───────────────────┴─────────────────────────────┐│ 业务逻辑层 (Python) ││ ┌──────────────┐ ┌──────────────────────┐ ││ │关键点验证模块│ │ 体态分析模块 │ ││ │- 可见性判断 │ │- 角度计算 │ ││ │- 中点计算 │ │- 比例计算 │ ││ │- 检测可行性 │ │- 严重程度判断 │ ││ └──────────────┘ └──────────────────────┘ │└───────────────────┬─────────────────────────────┘ │┌───────────────────┴─────────────────────────────┐│ AI推理层 (nncase_runtime) ││ ┌──────────────────────────────────────────┐ ││ │ YOLOv8-Pose模型 (KPU硬件加速) │ ││ │ - 17个人体关键点检测 │ ││ │ - 关键点置信度输出 │ ││ └──────────────────────────────────────────┘ │└───────────────────┬─────────────────────────────┘ │┌───────────────────┴─────────────────────────────┐│ CanMV框架层 (MicroPython) ││ ┌──────────┐ ┌──────────┐ ┌──────────┐ ││ │PipeLine │ │ AI2D │ │ Media │ ││ │图像管道 │ │图像预处理│ │媒体管理 │ ││ └──────────┘ └──────────┘ └──────────┘ │└───────────────────┬─────────────────────────────┘ │┌───────────────────┴─────────────────────────────┐│ RT-Thread ││ ┌──────────┐ ┌──────────┐ ┌──────────┐ ││ │CSI2驱动 │ │显示驱动 │ │GPIO驱动 │ ││ └──────────┘ └──────────┘ └──────────┘ │└───────────────────┬─────────────────────────────┘ │┌───────────────────┴─────────────────────────────┐│ K230硬件层 (RISC-V) ││ ┌──────────┐ ┌──────────┐ ┌──────────┐ ││ │ 摄像头 │ │ KPU/NPU │ │ 显示 │ ││ └──────────┘ └──────────┘ └──────────┘ │└─────────────────────────────────────────────────┘

5.2 技术栈说明

操作系统:RT-Thread Smart

开发环境:CanMV (基于MicroPython)

AI模型:YOLOv8n-Pose (COCO格式,17个关键点)

AI编译器:nncase (嘉楠科技的AI编译工具链)

推理引擎:nncase_runtime

图像处理:AI2D (K230的图像预处理加速器)

编程语言:Python (MicroPython)

6 实现过程

6.1 玄铁K230开发环境搭建

本项目使用CanMV开发环境,这是K230官方提供的基于MicroPython的开发环境。

6.1.1 环境说明

玄铁K230支持多种开发环境:

CanMV:大核跑RT-Smart + MicroPython,适合快速开发AI应用

RT-Smart Only:纯RT-Smart开发,适合底层开发

Linux:大核跑Linux,适合复杂应用

Linux + RT-Smart:双核异构,功能最强大

本项目选择CanMV环境。

6.2 人体关键点检测实现

6.2.1 YOLOv8-Pose模型说明

本项目使用YOLOv8n-Pose模型进行人体关键点检测。该模型基于COCO数据集训练,可以检测17个人体关键点:

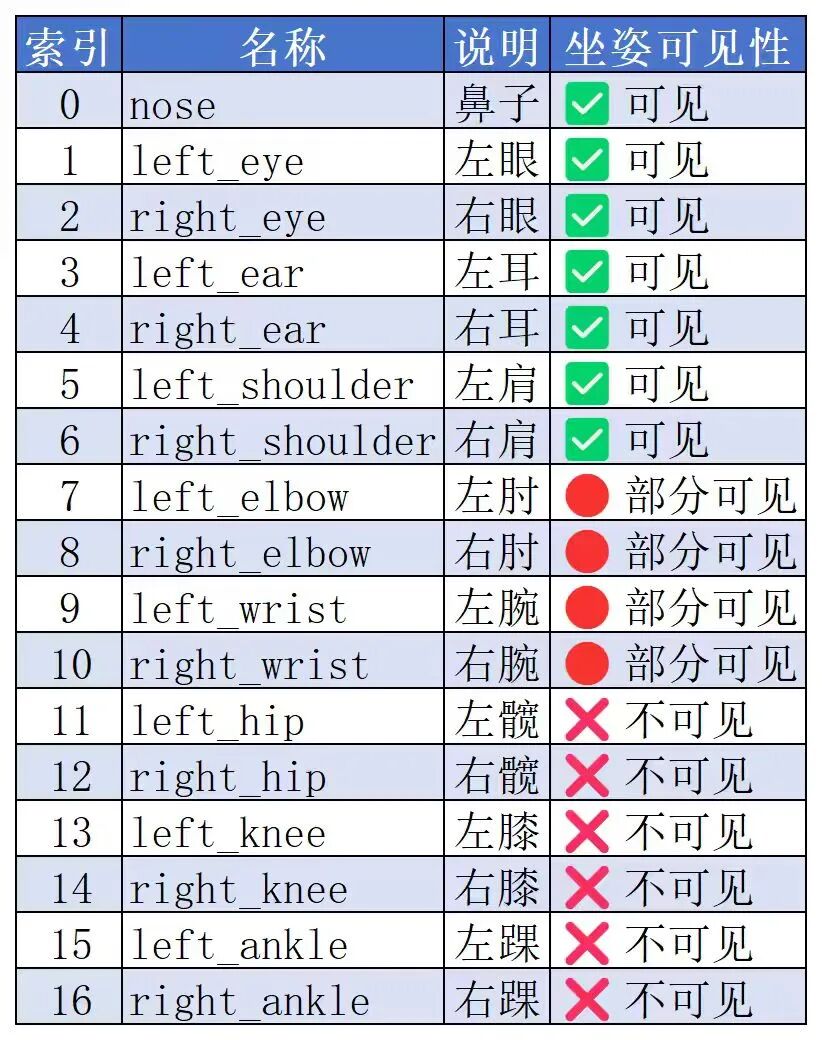

关键点定义(COCO格式):

坐姿场景的挑战:

坐在桌子前时,下半身(髋部、膝盖、脚踝)通常被桌子遮挡,因此传统的体态检测算法(依赖髋部关键点)无法直接使用。这是本项目需要解决的核心问题。

6.2.2 模型推理代码

fromlibs.PipeLineimportPipeLine, ScopedTimingfromlibs.AIBaseimportAIBasefromlibs.AI2DimportAi2dimportnncase_runtimeasnnimportulab.numpyasnpclassPersonKeyPointApp(AIBase): def__init__(self, kmodel_path, model_input_size, confidence_threshold=0.2, nms_threshold=0.5, rgb888p_size=[1920,1080], display_size=[1920,1080], debug_mode=0): super().__init__(kmodel_path, model_input_size, rgb888p_size, debug_mode) self.kmodel_path = kmodel_path self.model_input_size = model_input_size self.confidence_threshold = confidence_threshold self.nms_threshold = nms_threshold self.rgb888p_size = [ALIGN_UP(rgb888p_size[0],16), rgb888p_size[1]] self.display_size = [ALIGN_UP(display_size[0],16), display_size[1]] self.debug_mode = debug_mode self.ai2d = Ai2d(debug_mode) self.ai2d.set_ai2d_dtype(nn.ai2d_format.NCHW_FMT, nn.ai2d_format.NCHW_FMT, np.uint8, np.uint8) defconfig_preprocess(self, input_image_size=None): withScopedTiming("set preprocess config",self.debug_mode >0): ai2d_input_size = input_image_sizeifinput_image_sizeelseself.rgb888p_size self.ai2d.resize(nn.interp_method.tf_bilinear, nn.interp_mode.half_pixel) self.ai2d.build([1,3,ai2d_input_size[1],ai2d_input_size[0]], [1,3,self.model_input_size[1],self.model_input_size[0]]) defpostprocess(self, results): withScopedTiming("postprocess",self.debug_mode >0): # 使用aidemo库的后处理接口 dets = aidemo.person_kp_postprocess(results, [self.rgb888p_size[1],self.rgb888p_size[0]], self.model_input_size,self.confidence_threshold, self.nms_threshold) returndets

关键点：

使用AI2D进行图像预处理(resize)

使用KPU进行模型推理

使用aidemo库进行后处理,得到关键点坐标和置信度

6.3 关键点验证模块实现

由于坐姿场景下部分关键点不可见,我们需要先验证关键点的有效性。

6.3.1 关键点验证类

classKeypointValidator: """关键点验证器,用于判断关键点可见性和计算中点""" def__init__(self, confidence_threshold=0.5): self.confidence_threshold = confidence_threshold defis_keypoint_valid(self, keypoint): """判断单个关键点是否有效""" ifkeypointisNoneorlen(keypoint) < 3:            return False        x, y, conf = keypoint[0], keypoint[1], keypoint[2]        return conf >=self.confidence_thresholdandx >0andy >0 defget_midpoint(self, kp1, kp2): """计算两个关键点的中点""" ifnotself.is_keypoint_valid(kp1) ornotself.is_keypoint_valid(kp2): returnNone x = (kp1[0] + kp2[0]) /2 y = (kp1[1] + kp2[1]) /2 conf =min(kp1[2], kp2[2]) return[x, y, conf] defcan_detect_forward_head(self, keypoints): """判断是否可以检测头部前倾""" # 需要耳朵和肩膀 left_ear = keypoints[3] right_ear = keypoints[4] left_shoulder = keypoints[5] right_shoulder = keypoints[6] ear_valid =self.is_keypoint_valid(left_ear)orself.is_keypoint_valid(right_ear) shoulder_valid =self.is_keypoint_valid(left_shoulder)andself.is_keypoint_valid(right_shoulder) returnear_validandshoulder_valid

设计思路：

每个关键点都有置信度,只有置信度足够高才认为有效

计算中点时,取两个关键点置信度的最小值

针对每种体态问题,判断所需关键点是否都有效

6.4 体态分析算法实现

这是本项目的核心部分,我们针对坐姿场景重新设计了检测算法。

6.4.1 算法设计原理

传统算法的问题:

传统驼背检测需要肩-髋连线,但坐姿下髋部不可见

传统身体倾斜检测需要肩-髋-膝连线,同样不可用

我们的解决方案:

头部前倾: 使用耳朵-肩膀连线与垂直轴的夹角

高低肩: 使用左右肩高度差与肩宽的比例

驼背: 使用鼻子-肩膀的水平偏移与垂直距离的比例(修订算法)

身体倾斜: 使用鼻子-肩膀中点连线与垂直轴的夹角(修订算法)

圆肩: 使用肩膀-肘部的前移距离(需要肘部可见)

6.4.2 核心算法代码

classPostureAnalyzer: """体态分析器""" def__init__(self, thresholds): self.thresholds = thresholds self.validator = KeypointValidator() defcalculate_angle(self, point1, point2): """计算两点连线与垂直轴的夹角(度)""" dx = point2[0] - point1[0] dy = point2[1] - point1[1] angle_rad = math.atan2(abs(dx),abs(dy)) angle_deg = math.degrees(angle_rad) returnangle_deg defdetect_forward_head(self, keypoints): """检测头部前倾""" # 获取耳朵和肩膀 left_ear = keypoints[3] right_ear = keypoints[4] left_shoulder = keypoints[5] right_shoulder = keypoints[6] # 计算耳朵和肩膀的中点 ear =self.validator.get_midpoint(left_ear, right_ear) shoulder =self.validator.get_midpoint(left_shoulder, right_shoulder) ifearisNoneorshoulderisNone: returnNone,None # 计算角度 angle =self.calculate_angle(shoulder, ear) # 判断严重程度 thresholds =self.thresholds['forward_head'] ifangle < thresholds['normal']:            severity = 'normal'        elif angle < thresholds['mild']:            severity = 'mild'        elif angle < thresholds['moderate']:            severity = 'moderate'        else:            severity = 'severe'        return severity, angle    def detect_high_low_shoulder(self, keypoints):        """检测高低肩"""        left_shoulder = keypoints[5]        right_shoulder = keypoints[6]        ifnot self.validator.is_keypoint_valid(left_shoulder) or \           not self.validator.is_keypoint_valid(right_shoulder):            return None, None        # 计算肩宽和高度差        shoulder_width = abs(left_shoulder[0] - right_shoulder[0])        height_diff = abs(left_shoulder[1] - right_shoulder[1])        if shoulder_width == 0:            return None, None        # 计算比例        ratio = height_diff / shoulder_width        # 判断严重程度        thresholds = self.thresholds['high_low_shoulder']        if ratio < thresholds['normal']:            severity = 'normal'        elif ratio < thresholds['mild']:            severity = 'mild'        elif ratio < thresholds['moderate']:            severity = 'moderate'        else:            severity = 'severe'        return severity, ratio    def detect_hunched_back(self, keypoints):        """检测驼背(修订算法)"""        nose = keypoints[0]        left_shoulder = keypoints[5]        right_shoulder = keypoints[6]        shoulder = self.validator.get_midpoint(left_shoulder, right_shoulder)        ifnot self.validator.is_keypoint_valid(nose) or shoulder is None:            return None, None        # 计算水平偏移和垂直距离        horizontal_offset = abs(nose[0] - shoulder[0])        vertical_distance = abs(nose[1] - shoulder[1])        if vertical_distance == 0:            return None, None        # 计算前倾比例        forward_ratio = horizontal_offset / vertical_distance        # 判断严重程度        thresholds = self.thresholds['hunched_back']        if forward_ratio < thresholds['normal']:            severity = 'normal'        elif forward_ratio < thresholds['mild']:            severity = 'mild'        elif forward_ratio < thresholds['moderate']:            severity = 'moderate'        else:            severity = 'severe'        return severity, forward_ratio

6.5 结构渲染和显示

6.5.1 绘制骨架

defdraw_skeleton(self, img, keypoints): """绘制人体骨架""" # 定义骨架连接关系 skeleton = [ [0,1], [0,2], [1,3], [2,4], # 头部 [5,6], # 肩膀 [5,7], [7,9], # 左臂 [6,8], [8,10], # 右臂 [5,11], [6,12], # 躯干 [11,12], # 髋部 [11,13], [13,15], # 左腿 [12,14], [14,16] # 右腿 ] # 绘制连线 forconnectioninskeleton: kp1 = keypoints[connection[0]] kp2 = keypoints[connection[1]] ifself.validator.is_keypoint_valid(kp1)and\ self.validator.is_keypoint_valid(kp2): x1, y1 =int(kp1[0] * scale_x),int(kp1[1] * scale_y) x2, y2 =int(kp2[0] * scale_x),int(kp2[1] * scale_y) img.draw_line(x1, y1, x2, y2, color=(255,255,0,255), thickness=2) # 绘制关键点 forkpinkeypoints: ifself.validator.is_keypoint_valid(kp): x, y =int(kp[0] * scale_x),int(kp[1] * scale_y) img.draw_circle(x, y,5, color=(0,255,0,255), thickness=-1)

6.5.2 显示检测结果

defdraw_posture_results(self, img, results): """显示体态检测结果""" y_offset =30 forproblem, (severity, value)inresults.items(): ifseverityisNone: continue # 根据严重程度选择颜色 color =self.color_config[severity] # 格式化显示文本 text =f"{problem}:{severity}({value:.2f})" # 绘制文本 img.draw_string(10, y_offset, text, color=color, scale=2) y_offset +=30

6.6 完整应用集成

6.6.1 主程序流程

defmain(): # 初始化PipeLine pl =PipeLine(rgb888p_size=[1920,1080], display_mode='lcd') pl.create() # 初始化人体关键点检测 kp_detect =PersonKeyPointApp( kmodel_path='/sdcard/examples/kmodel/yolov8n-pose.kmodel', model_input_size=[320,320], confidence_threshold=0.2, nms_threshold=0.5, rgb888p_size=[1920,1080], display_size=pl.get_display_size() ) kp_detect.config_preprocess() # 初始化体态分析器 analyzer =PostureAnalyzer(POSTURE_THRESHOLDS) print("系统启动成功,开始检测...") try: while True: # 获取图像帧 img = pl.get_frame() # 运行关键点检测 keypoints = kp_detect.run(img) if keypoints: # 分析体态 results = analyzer.analyze_all(keypoints) # 绘制结果 kp_detect.draw_skeleton(pl.osd_img, keypoints) kp_detect.draw_posture_results(pl.osd_img, results) # 显示画面 pl.show_image() # 垃圾回收 gc.collect() except Exception as e: print(f"错误: {e}") finally: kp_detect.deinit() pl.destroy()if __name__ =="__main__": main()

7 未来展望

短期计划

优化算法:进一步提高检测准确率

增加数据统计:记录每日坐姿数据,生成健康报告

RISC-V优化:使用RVV向量扩展优化算法性能

模型优化:尝试模型量化和剪枝,提高推理速度

功能扩展:支持多人检测、远程监控等功能

仓库地址：https://github.com/yidianyiko/posture_detection_k230
