Aigtek电压放大器在管道超声导波示踪定位方法验证实验中的应用

【概述】

本研究中使用Aigtek安泰ATG-2000系列功率信号源，搭建充水管道导波实验系统。随着工业化推进与能源需求增长，我国油气管道建设已迈入高质量发展阶段，但管道老化、腐蚀及外部干扰等问题导致泄漏事故频发，安全风险突出，因此定期检测与维护对保障管道安全至关重要。管道内检测是识别管道缺陷的关键手段，但传统内检测器易卡堵、应用场景受限，同时示踪定位技术对辅助缺陷定位、应对极端工况意义重大，若无法精准掌握内检测器位置与到站时间，还可能引发设备丢失等次生问题。

实验名称：管道超声导波示踪定位方法验证实验

实验原理：本研究基于声-固耦合导波理论，针对充液管道环境，采用超声导波作为定位信号载体；管道内检测器发射的超声脉冲与管壁弹性波、管内流体声波发生耦合效应，形成具有频散特性与多模态分布的导波，沿管道管壁进行长距离传播，导波的相速度与群速度由管道材质、壁厚及激励频率决定，通过捕捉导波首波信号的传播时间与速度特征，为后续实现高精度距离解算与位置定位奠定物理基础。

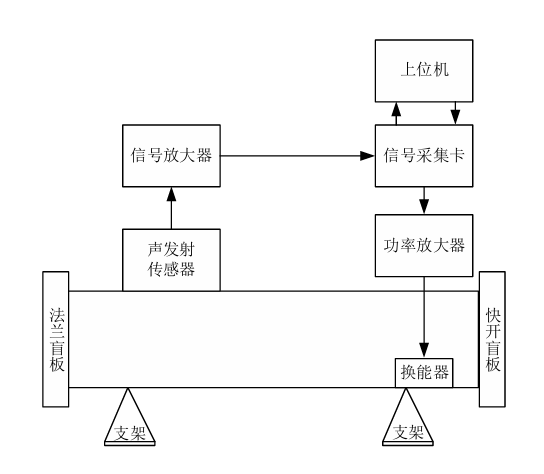

实验框图：

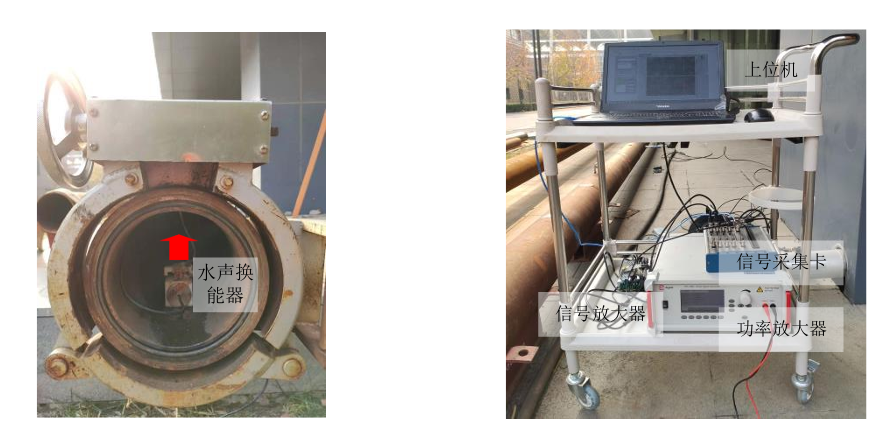

实验实拍图：

实验过程：首先搭建DN200充水管道实验台，构建包含激励发射端、接收传感器阵列及数据采集系统的测试平台；采用水声换能器模拟球形内检测器的发声源，在20–80kHz频率范围内向充水管道发射超声激励信号，测试不同激励频率下导波的传播能量与衰减特性；实验中固定接收点位置并改变发射器距离，利用高速采集设备记录管道外壁传感器接收到的时域信号，并结合导波速度参数计算发射器与监测点的实际距离；最后对比理论计算值与实测距离数据，验证该超声导波定位方法在充液管道环境中的传播稳定性与定位精度，为实际工程应用提供数据支撑。

应用方向：管道内检测、球形内检测器、超声导波、主动声学定位、油气管道、泄漏检测、管道健康监测、示踪定位、充液管道、无损检测

应用场景：球形内检测器、管道内检测器、声学定位、超声导波定位、主动声学示踪、管道机器人定位、充液管道导波、TOA定位、管道检测跟踪

安泰放大器在此应用中的产品优势：

1.宽频带覆盖——精准复现扫频激励，保障导波频散特性测试的真实性

2.高电压输出——克服充水管道强衰减，保障长距离导波传播与定位精度

3.内置信号源与放大器一体化设计——简化系统链路，保障多距离测试实验

【推荐产品】：ATA-2000系列高压放大器

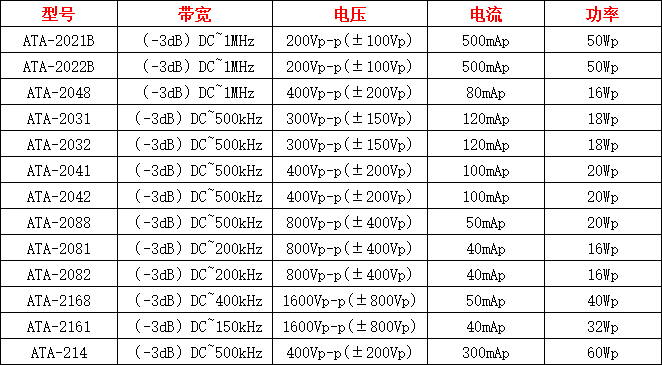

图：ATA-2000系列高压放大器指标参数

本文实验素材由西安安泰电子整理发布。Aigtek已经成为在业界拥有广泛产品线，且具有相当规模的仪器设备供应商，样机都支持免费试用。西安安泰电子是专业从事功率放大器、高压放大器、功率信号源、前置微小信号放大器、高精度电压源、高精度电流源等电子测试仪器研发、生产和销售的高科技企业。
