引言

在全球能源结构向可再生能源主导发生根本性转型的宏观背景下，光伏发电、电池储能与交流电网的深度耦合已成为现代分布式能源系统以及智能电网架构的核心特征。混合逆变器（Hybrid Inverter）作为连接光伏阵列、直流储能系统与交流电网的关键枢纽，其系统性能直接决定了全局能量流转的效率与电网交互的动态稳定性 。随着储能系统应用场景向车网互动（Vehicle-to-Grid, V2G）、表后储能（Behind-the-Meter）以及高频参与电网调频调峰等双向能量流转模式演进，电能需要在直流与交流、不同电压等级之间进行高频次、大功率的双向变换 。在这一严苛的应用需求下，传统的硅（Si）基功率器件（如 Si IGBT 与 Si MOSFET）由于固有的少数载流子复合效应导致的反向恢复电荷大、开关频率受限以及热导率瓶颈，已难以满足高功率密度与极致转换效率的系统级需求 。

碳化硅（SiC）作为第三代宽禁带（WBG）半导体的杰出代表，以其极低的反向恢复电荷（Qrr​）、优异的热导率、极高的临界击穿场强以及卓越的高频开关能力，正在全面重塑大功率混合逆变器的硬件物理极限与控制设计范式 。然而，在多源耦合的复杂运行工况下，仅仅替换宽禁带器件并不能自然实现系统最优。SiC 器件的动态损耗控制、死区时间非线性优化、多源多模态无缝切换逻辑，以及极端电网瞬态下的构网与穿越支撑能力，构成了当前电力电子与微电网控制领域极具挑战性的多维非线性难题。本研究报告旨在深度解析多源耦合架构下的光储网三方能量流转机制，从底层物理规律出发剖析 SiC 器件在双向变换及高频调制中的动态损耗控制理论，并系统评估其在复杂多模态切换（如并网与离网切换、低电压穿越）下的瞬态稳定性，为高阶混合逆变器的研发与全局控制策略优化提供严谨的理论支撑与工程洞察。

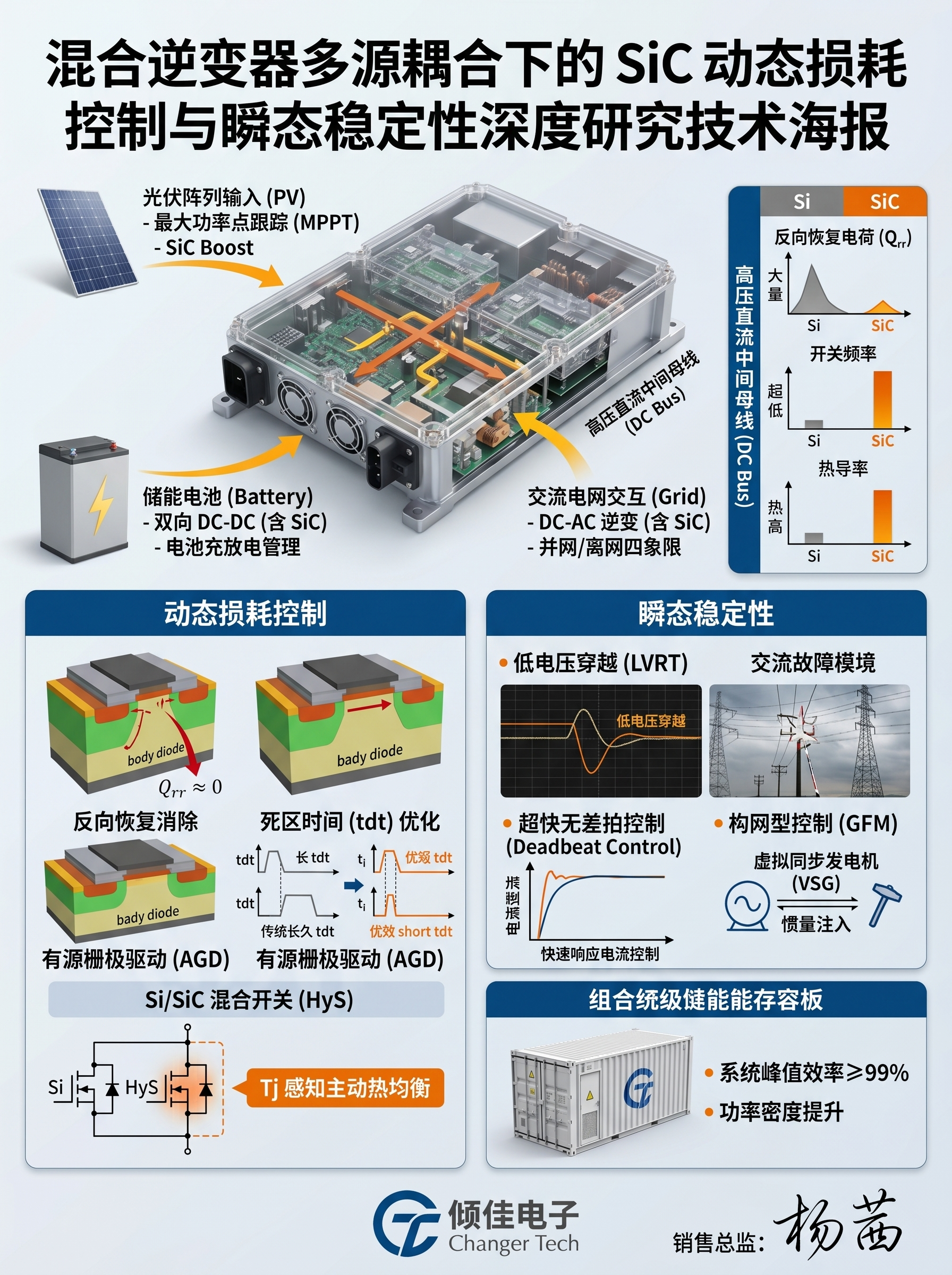

光伏、电池与电网的多源耦合能量流转效率解析

多端口混合逆变器的中间母线架构与能量路径

在典型的高性能光储混合逆变器拓扑中，能量流转已彻底摒弃了传统的单向“直流至交流”模式，而是演变为包含光伏最大功率点跟踪（MPPT）、电池充放电双向管理以及并网/离网四象限逆变的多端口网络集成系统 。主流工业界与学术界通常采用直流中间母线架构（Intermediate DC Bus Architecture），该架构通过解耦不同时间尺度的功率动态，实现了多源能量的高效汇聚与分发。该架构一般包含一个用于光伏组串接入的单向或交错并联 Boost DC-DC 转换器、一个用于电池储能管理的双向隔离型 DC-DC 转换器（如双有源桥 Dual Active Bridge, DAB 或 CLLC 谐振变换器），以及一个连接高压直流母线与交流配电网的三相双向 DC-AC 逆变器 。

在这样复杂的架构下，储能电池的充放电循环意味着能量必须经历所谓的双重或多重功率变换（Double Conversion）。例如，在白天光伏发电高峰期，过剩的太阳能若不直接并网而是向电池充电，随后在夜间用电高峰期电池再向电网放电，电能需要依次流经光伏侧 DC-DC、电池侧 DC-DC，最终经过 DC-AC 多个电力电子层级。由于这种多级级联的乘数效应，单一切换级的微小效率损失都将在系统全局的充放电循环（Round-trip）中被显著放大，导致不可忽视的热耗散与经济价值流失 。采用先进的 SiC MOSFET 替代传统的 Si IGBT，能够将单级全功率转换效率提升至 98.5% 甚至 99.2% 以上，从根本上压低了多级能量流转的累积损耗乘数，极大提升了分布式光储系统的全生命周期能量吞吐收益 。

高压 SiC 器件在双向能量转换级中的物理映射与参数匹配

为了在多源耦合状态下实现极致的能量流转效率，硬件层面的器件选型与参数匹配需要与特定拓扑的应力特征高度契合。各大半导体厂商（如 BASiC Semiconductor 基本半导体等）针对不同电压等级与功率容量推出了细分化的 SiC MOSFET 阵列，为混合逆变器的各个功率级提供了定制化的物理基础 。在混合逆变器的高压直流母线侧（通常设定在 800V 至 1000V 范围以适配现代电网等级），1200V 级别的 SiC MOSFET 占据绝对主导地位。而在直接连接 48V 或数百伏电池包的低压/中压侧隔离变换器初级，650V 或 750V 级别的器件则因其更低的导通电阻与寄生电容而被广泛采用。

器件型号 (以 BASiC Semi 为例)	额定击穿电压 V(BR)DSS​	连续漏极电流 ID​ (25°C)	典型导通电阻 RDS(on)​ (25°C)	输出电容 Coss​ (典型值)	典型应用与多源耦合拓扑映射
B3M006C120Y	1200 V	443 A	6 mΩ	500 pF	大功率光伏集中式并网逆变器、兆瓦级储能电站主功率级
B3M011C120Z	1200 V	223 A	11 mΩ	250 pF	三相三电平有源中点钳位 (ANPC) 逆变器、直流快充站
B3M013C120Z	1200 V	180 A	13.5 mΩ	215 pF	双向隔离型 DC-DC (DAB) 高压侧、电池双向回馈核心
B3M020120ZN	1200 V	127 A	20 mΩ	157 pF	组串式光伏逆变器前级 Boost 与高频整流单元
B3M010C075Z	750 V	240 A	10 mΩ	370 pF	中压电池包充放电级、宽电压范围双向 Buck-Boost
B3M025065Z	650 V	111 A	25 mΩ	180 pF	户用低压侧双向储能转换、V2G 充放电前端
B3M040065Z	650 V	67 A	40 mΩ	130 pF	高频微型逆变器、高效辅助电源与独立供电模块

上表所列的数据清晰揭示了宽禁带器件在混合逆变器设计中的选型逻辑。高压 SiC 器件（如 1200V 6mΩ 系列）的规模化引入，允许储能系统向更高的电池组物理电压（如 800V 乃至 1000V 平台）迁移。系统电压的抬升直接降低了同等传输功率下的线缆电流，使得 I2R 传导铜损呈平方级下降，同时使得兆瓦级逆变器能够更高效地接入中压配电网，有效削减了对笨重且损耗巨大的低频隔离变压器的依赖 。此外，为了应对高频开关带来的极高功率密度与局部热点问题，业界在器件封装工艺上引入了银烧结（Silver Sintering）等先进互连技术。例如，部分 750V/240A 与 1200V 系列器件通过该技术将结到壳的热阻（Rth(j−c)​）大幅降低至 0.20 K/W 甚至更低，这使得多源耦合变换器在满载能量回馈或高温环境下面临的热降额（Derating）约束被大幅放宽，显著延长了逆变器在极端电网工况下的持续满功率输出时间 。

能量流转的动态分配与前馈解耦控制

为了在多源耦合状态下实现高效、精确的能量流转，控制系统必须在极短的微秒级控制周期内完成对光伏阵列非线性出力、储能电池荷电状态（SOC）、健康状态（SOH）以及交流电网瞬时负荷的实时功率匹配 。传统的级联 PI 控制往往因为各级转换器之间的动态相互耦合而导致严重的母线电压波动与相位延迟。现代先进的多源协同控制策略通过在交流并网接口变换器（AC-DC）与直流隔离双向变换器（DC-DC）之间共享直流母线电压控制器，从控制算法的参考方程中消除了对静态转换效率常数的依赖，从而提升了功率调度的动态鲁棒性与精度 。

在复杂的能量回馈（如电网向电池快速充电，或电池在用电尖峰向电网高频放电支撑）模式下，双向转换器必须适应极宽的电压偏移范围。控制系统通过引入负载电流前馈补偿与抗扰动重构技术（Disturbance Rejection），不仅能够有效避免低频电流纹波流入电池侧（从而显著减缓锂离子电池的极化老化与寿命衰减），还能确保无论光伏端是处于阴影遮挡引发的功率骤降，还是电网端发生负载突变，中间直流母线电压都能维持在极为紧凑的容差带内，从而保障后级逆变器输出电能的高质量与高效率 。

碳化硅 (SiC) 动态损耗控制机制与底层物理特性

在混合逆变器的高频宽压运行环境中，SiC MOSFET 的总功率损耗不仅受静态参数影响，更由高度动态的开关过程所主导。总损耗通常可分解为稳态导通损耗（Conduction Loss）、瞬态开关损耗（Switching Loss）以及死区时间内体二极管（Body Diode）强制续流引起的死区损耗 。由于器件结温（Tj​）与这些动态参数之间存在极强的正反馈耦合关系，深度的能效控制必须建立在对多维电热物理参数相互作用的精确建模与微观干预之上 。基本半导体一级代理商-倾佳电子力推BASiC基本半导体SiC碳化硅MOSFET单管，SiC碳化硅MOSFET功率模块，SiC模块驱动板，PEBB电力电子积木，Power Stack功率套件等全栈电力电子解决方案。

基本半导体授权代理商倾佳电子杨茜致力于推动国产SiC碳化硅模块在电力电子应用中全面取代进口IGBT模块，助力电力电子行业自主可控和产业升级！

宽禁带物理优势与反向恢复电荷（Qrr​）的消除

在双向能量变换器（特别是半桥相臂结构、图腾柱 PFC 或双有源桥 DAB 拓扑）中，硬开关和软开关条件下的损耗产生机制存在根本性的物理差异。传统的硅基功率器件（特别是高压 IGBT 及部分 Si MOSFET）是双极型或具有严重寄生效应的多数载流子器件。在半桥电路的换流过程中，当负载电流从续流二极管向主动开通的相对侧开关管转移时，硅基二极管内部由于少数载流子复合会产生巨大的反向恢复电流（Reverse Recovery Current）和反向恢复电荷（Qrr​）。这不仅导致极大的开通电流尖峰、造成巨大的 Eon​ 损耗，还会激发严重的寄生电感高频谐振，产生危害极大的电磁干扰（EMI）与电压过冲 。

相较之下，SiC MOSFET 属于纯多数载流子器件，其本征体二极管几乎不存在少数载流子存储效应，这意味着其反向恢复电荷 Qrr​ 和反向恢复时间 trr​ 极其微小 。例如，即便在 1200V、数百安培的开关瞬态下，SiC 器件的 Qrr​ 依然能够维持在几十至几百纳库仑（nC）的极低水平，恢复时间也仅在几十纳秒（ns）量级。反向恢复效应的消除，使得 SiC 器件在连续导通模式（CCM）下进行双向硬换流时，其开通与关断损耗骤降了数量级。这一底层物理特性的突破，不仅大幅减轻了系统对吸收缓冲电路（Snubber Circuits）的依赖，还使得逆变器在高达 50kHz 至 100kHz 的超高频调制下依然能够保持不俗的热稳定性，为减小无源磁性元件与滤波电容体积提供了可能 。

输出寄生电容（Coss​）与软开关拓扑中的损耗重构

尽管 SiC 消除了多数载流子反向恢复的梦魇，但其极快的开关速度（极高的 dv/dt 和 di/dt）使其对器件内部的输出寄生电容（Coss​）及外部的 PCB 寄生电感变得极为敏感 。在致力于实现零电压开关（ZVS）或零电流开关（ZCS）的软开关应用（如 LLC 谐振变换器或移相控制的 DAB）中，Coss​ 成为了主导损耗模型的新核心变量。

在 ZVS 换流过程中，Coss​ 内部储存的电场能量（Eoss​）必须在器件沟道完全导通之前，被高频变压器的励磁电感或串联谐振电感的反向能量完全抽离并释放 。如果谐振回路的感性储能不足以完全抽离电容电荷，将导致非完全的 ZVS 运行，残留的电容能量将在 MOSFET 导通瞬间转化为剧烈的内部热耗散（即所谓的容性开通损耗）。为了优化这一过程，系统设计者需要选用具有极低时间相关有效输出电容的 SiC 器件。例如，使用诸如 B3M010C075Z 等具有高度优化的内部沟槽与元胞设计的芯片，能够显著降低为了达成 ZVS 宽负载范围而必需的循环励磁电流。较小的激磁电流意味着变压器原边与开关管的通态均方根电流（RMS Current）得以降低，从而在极轻载至满载的宽泛回馈工况下，全面压低了系统的传导损耗，推动 LLC 或 DAB 转换器的局部效率逼近理论极限 。

死区时间（Dead-Time）非线性惩罚与有源栅极驱动优化

在基于电压型逆变器（Voltage Source Converter, VSC）的三相桥臂结构中，为了绝对防止同一桥臂的上下两管在换流瞬态发生灾难性的直通短路（Shoot-through），控制系统必须在两者驱动信号的交接处插入一段强制的死区时间（Dead-Time） 。然而，这一在硅基时代被视为标准安全措施的设定，在 SiC 时代却演变成了吞噬效率的巨大隐患。

SiC 材料具有比硅宽得多的能带间隙（约 3.26 eV 对比硅的 1.12 eV），这赋予了它极高击穿电压的同时，也导致其本征体二极管的正向导通压降（Vf​ 亦称 VSD​）远高于硅基器件（通常在 3.0V 至 4.6V 之间，远超硅的 0.7V 至 1.2V） 。在死区时间区间内，主开关管关闭，感性负载的巨大续流电流将被迫无缝转移并流经这一具有高正向压降的体二极管，产生极其惊人的瞬态热耗散 。

死区时间内产生的反向导通平均功率损耗 Pdt​ 可由以下物理方程精确量化：

Pdt​=Vf​⋅Id​⋅2⋅tdt​⋅fsw​

其中，Vf​ 为体二极管压降，Id​ 为换流瞬态的漏极负载电流，fsw​ 为开关频率，而 tdt​ 则是死区时间长度 。由于 SiC 逆变器的核心优势在于提升 fsw​ 至极高水平，若继续采用传统固定的长死区时间（如常规 IGBT 系统使用的 1 μs 至 2 μs），该项死区损耗将随频率线性飙升，在逆变器总半导体损耗中的占比往往会超过 10%，在轻载模式下甚至成为主导损耗源，彻底抵消 WBG 材料带来的高频红利 。

为攻克这一由材料本征特性引发的非线性动态损耗难题，电力电子学界与工业界引入了动态死区时间寻优（Dead-Time Optimization）与智能有源栅极驱动（Active Gate Driving, AGD）技术 。 先进的 AGD 驱动器通过在纳秒级别高频采样桥臂中点电压与电流极性，精准捕获真实的换流完成点，从而自适应地将死区时间压缩至绝对安全阈值的极限边缘。实验与工程应用数据强有力地证明，通过对关断延时的实时闭环监测与死区微调（如将死区从保守的 500ns 动态压缩至 50ns 量级），能够将 SiC 器件由于体二极管强迫导通引起的额外功率损耗削减高达 91% 。不仅如此，优化死区时序还能有效抑制输出电压的极性反转与零电流钳位现象（Zero-Current Clamping），将混合逆变器在低负荷区间的总谐波失真（THD）改善 4% 至 5%，大幅提升了并网电能的波形质量 。

此外，在双向能量回馈的低压侧，进一步结合双向同步整流（Synchronous Rectification）控制——即确保在死区安全结束后，立刻利用 SiC 栅极施加正向偏压主动开启 MOSFET 沟道，让庞大的续流电流由高阻抗的体二极管迅速转移至具备反向导电能力且呈现极低欧姆特性的沟道中（第三象限导通），这一策略能够彻底规避高压降带来的发热，确立了极高效率的能量回馈路径 。

Si/SiC 混合开关（HyS）架构下的自适应控制与热均衡

尽管全碳化硅（All-SiC）解决方案在性能上处于绝对统治地位，但由于 SiC 晶圆衬底制造的高缺陷密度与极高的材料和加工成本，其大规模普及在兆瓦级重型微电网及大容量风光储集成应用中仍面临严峻的经济性制约。为了在极致开关性能与大规模装机成本之间取得最佳的工程帕累托（Pareto）前沿平衡，学术界开创性地提出了将传统低成本、高耐量 Si IGBT 与高性能、低开关损耗 SiC MOSFET 直接物理并联的混合开关（Hybrid Switch, HyS 或 Fusion Switch）架构 。

拓扑协同与动态栅极延迟控制（Dynamic Gate Delay Control）

在 Si/SiC 混合开关拓扑中，不同器件并非简单地同时接收驱动信号，而是通过极高分辨率的动态栅极延迟控制（Dynamic Gate Delay Control），在微秒乃至纳秒尺度上实现对两类物理器件优势的“时域解耦与精准榨取” 。这种混合调制策略将一次完整的开关动作切分为高度协同的多个阶段：

开通瞬态控制：在桥臂需承受极高 dv/dt 挑战的开通瞬间，控制器首先向 SiC MOSFET 的栅极发送开通指令。由于 SiC 极快的电子漂移速度与响应能力，它率先完全导通，承受了包括对面桥臂反向恢复寄生电流在内的所有开通峰值应力，承担了所有的动态开通损耗，从而完全屏蔽了反应迟缓的 Si IGBT 参与恶劣的硬开通过程。

稳态导通分流：在开通瞬态完全平息、电压跌落至饱和区之后，控制器延迟开启 Si IGBT。此时，由于在高电流密度下 Si IGBT 依靠电导调制效应表现出极低的饱和压降（VCE(sat)​），而 SiC MOSFET 的沟道电阻则呈近似线性的欧姆上升，大比例的稳态负载电流将自然转移至 Si IGBT 路径。这充分利用了硅基器件低廉的静态传导成本，大幅压低了高功率输出下的整体稳态导通损耗。

关断瞬态时序：当面临关断指令时，系统强制 Si IGBT 率先关断。由于此时并联的 SiC MOSFET 仍处于完全导通的低阻抗状态，Si IGBT 两端的电压被牢牢钳位在极低水平，从而实现了 Si IGBT 近乎完美的零电压关断（ZVS）。这一精妙的时序彻底消灭了困扰电力电子界数十年的 IGBT 少数载流子“电流拖尾（Tail Current）”损耗顽疾。最后，由开关速度极快的 SiC MOSFET 负责干净利落地切断系统残余电流，完成整个关断周期 。

基于上述控制机理，进阶的混合调制不仅降低了系统对单一昂贵宽禁带面积的依赖，更创造了卓越的能效数据。实验测量表明，与传统同步触发策略相比，优化的动态延迟方法可将混合开关的总开通损耗降低 75.5%，导通损耗优化 25%，关断损耗压减 32.4% 。

结温（Tj​）感知的多模态主动热平衡策略

然而，混合开关架构面临的深层隐患在于异质材料间的热不平衡。在持续的高频 PWM 斩波中，充当“开关苦力”的 SiC MOSFET 长期承受高强度的瞬态耗散，极易引发局部热点甚至热崩溃；而承担稳态大电流的 Si IGBT 同样面临低频热机械应力。为了攻克这一多物理场耦合难题，研究人员开发了基于结温感知的主动热控制（Active Thermal Control, ATC）与自适应多模式切换（Adaptive Multi-Pattern Switching）算法 。

这种前沿算法实时导入电热耦合损耗模型（Electro-thermal Coupling Loss Model），通过在运行中预测或间接监测各芯片的结温差，动态微调开关顺序与电流转移的时间阈值。例如，算法包含“导通时间变异控制（Conduction Time Variation）”与“开关序列重排（Switching Sequence Dispatch）”等多维度手段。当侦测到 SiC 侧因高频切载累积导致热安全余量逼近临界值时，控制器会即刻介入，通过延长 SiC 导通前 IGBT 的开启重叠时间或动态降低开关频率，将原本集中在 SiC 上的高频热应力向大热容的 IGBT 侧或散热器冷端转移转移。实验与可靠性测试验证，这种立足于安全工作区（SOA）动态感知的自适应协同策略，有效抹平了器件间的极端温差，不仅使得基于 Si/SiC 混合开关的单相或三相逆变器的峰值负载承载能力在无需改变物理散热系统的前提下提高了约 10%，更显著延长了复杂多源波动工况下逆变器的整体平均故障间隔时间（MTBF），证明了混合控制架构在提升硬件资产利用率上的巨大潜能 。

复杂多模态切换下的瞬态稳定性与电网支撑解析

混合逆变器在现代微电网与广域能源互联中的核心角色，已远超越了基础的能量双向翻译，其更深远的使命在于其与庞大且脆弱的交流配电网交互过程中的动态支撑与主动稳定防御能力。尤其是在面临电网电压骤降（电压跌落故障）、微网孤岛被动形成，以及并网/离网（On-grid to Islanded）无缝平滑切换等高度动态的多模态激变场景下，瞬态稳定性的优劣直接宣判了系统的生存与否 。

低电压穿越（LVRT）与超快无差拍控制算法（Deadbeat Control）

随着高渗透率可再生能源的接入，电网规范（Grid Codes）强制要求所有并网混合逆变器必须具备低电压穿越（Low Voltage Ride-Through, LVRT）能力，即在电网电压大幅跌落时不仅不能脱网跳闸，还必须持续注入无功电流以协助电网电压恢复。由于 SiC 基逆变器本身几乎没有任何类似传统旋转电机的物理惯量（Low Inertia），加之开关响应极快，当突然遭遇电网深度短路故障或实施 LVRT 时，本地母线与电网极低的残压之间会产生剧烈的相位和电位差突变，极易在滤波电感与电网阻抗中激发出毁灭性的浪涌电流（Inrush Current）以及直流母线过压冲击 。

传统的矢量双闭环 PI（比例-积分）控制算法受限于固有的积分相位滞后与有限的控制带宽，在百微秒级的故障初发瞬态根本无法及时跟进指令，极易导致系统在穿越初期的几个工频周期内过调失稳，甚至因过流直接触发底层硬件闭锁 。

为了彻底打破 PI 控制的响应禁锢，充分发挥 SiC 极高开关频率所带来的极高奈奎斯特采样带宽裕度，现代高端控制理论引入了基于李雅普诺夫（Lyapunov）全局大信号稳定性推导的直接无差拍控制（Direct Deadbeat Control）策略 。有别于依赖误差累积纠正的 PI 环，无差拍控制利用逆变器与电网滤波器的精确离散化数学模型，通过在每一个微小的开关周期开始时直接求解出能够将下一时刻电流误差完全归零的目标占空比向量，实现了对交流瞬时电流“指哪打哪”的超快钳位调节 。在多台 SiC 逆变器强耦合关联（面临高度复杂的电网阻抗谐振）的严苛 LVRT 测试中，基于该控制律绘制的 V-I 状态相轨迹清晰显示，系统能在故障发生的极短瞬间有效抑制并平抑浪涌冲击。更为关键的是，这种统一的前馈算法架构摒弃了在正常并网模式与 LVRT 故障支撑模式之间进行复杂易错的逻辑跳变重构，以极致的算法简约达成了真正的全域无缝穿越与绝对稳定 。

构网型控制（Grid-Forming, GFM）与虚拟惯量平滑注入

在多源强耦合系统（如脱离主网独立运行的光储微电网）中，混合逆变器的控制范式正在经历从被动跟随电网相位的“跟网型”（Grid-Following, GFL）向主动构建局域电网电压与频率基准的“构网型”（Grid-Forming, GFM）发生的深刻革命 。当外部大电网因故障突然断开，混合逆变器必须在一瞬间从追随者蜕变为领导者，利用本地储能电池的能量，独立撑起微电网的电压与频率刚性，这一过程被称为孤岛模式。

在从并网恒功率（PQ）控制向孤岛电压/频率（V/F）控制跌宕的多模态硬切换过程中，相位失锁与电压幅值的剧烈抖动是导致系统整体崩溃的最危险因素 。深入的系统动力学特征分析表明，为了缓解 SiC 逆变器“零物理惯量”引发的剧烈高频振荡，业界广泛借用传统同步电机的转子运动方程，在逆变器微控制器内实施虚拟同步发电机（Virtual Synchronous Generator, VSG）或下垂控制（Droop Control）策略，向电网虚拟注入“合成惯量” 。

然而，针对响应极为灵敏的 SiC 多源混合系统，传统的线性下垂控制依然存在动态振荡隐患。最新研究提出了一种高度改进的复合下垂机制——在电压控制外环中前置引入负载输出电流的前馈补偿（Current Feed-forward），并在电流内环中叠加通过高通滤波器萃取的滤波电容电流反馈（Capacitor Current Feedback）。这种多维度的控制重塑显著拉升了系统的全局阻尼比（Damping Ratio），不仅在孤岛被动形成或主动切离的瞬间死死锁住频率与相位的骤变飘移，还以极高的抑制比清除了由非线性整流负载或多源交互耦合引起的高频谐波污染 。同时，配合直流侧双向隔离 DC-DC 转换器（如 CF-DAB）对电池组实施的超平滑电流追踪与抗低频扰动补偿（Disturbance Rejection），确保了电网接口交直流两侧能量洪流在并网至孤岛切换这一“生死瞬间”的高度连贯与平稳过渡，避免了电池端遭受恶劣的纹波冲击，从而极大保障了储能资产的核心安全与长期寿命 。

双向变换时的能量回馈效率机制与系统级优化

双向变换器（Bidirectional Converter）不仅是储能系统接驳母线的物理关口，更是实现 V2G 深层价值交互、微网削峰填谷套利及构网型孤岛黑启动备用的绝对核心。在能量回馈模式（即将电池储存的化学能逆向升压释放至高压直流母线，进而逆变馈入交流电网）中，双向变换链路哪怕是百分之一的能效提升，都会在生命周期的重度循环中转化为可观的经济红利与热管理散热器成本的断崖式降低 。

软硬开关拓扑的 SiC 重塑与高频效能跃升

在双向回馈的高压大功率领域，双向全桥 LLC、双有源桥（DAB）以及用于电池宽压范围管理的非隔离交错并联 Buck-Boost 拓扑占据了主导地位 。宽禁带 SiC MOSFET 的引入，不仅在静态导通层面，更在动态换流的高频领域深刻改写了这些经典拓扑的效率优化法则：

突破频率天花板与磁性器件微缩效应：传统的基于硅基 IGBT 的双向变换器，受限于严重的开关拖尾损耗，通常被封印在 20kHz 以内的开关频率区间。而 SiC 器件卓越的物理特性允许双向变换器毫无压力地跨入 50kHz 乃至数百千赫兹（kHz）的高频禁区 。这一高频化变革产生了强烈的级联效应，它直接促使高频变压器、交流滤波电感以及支撑庞大纹波的直流母线薄膜电容的体积及重量大幅度缩减，将混合逆变器的系统级功率密度推向了全新的高度，极大提升了户用及车载（On-Board Charger, OBC）场景的安装适应性 。

极低反向恢复对回馈硬开关瓶颈的粉碎性增益：在执行从电池端向母线端馈电的回馈（Boost 放电）模式时，如果采用连续导通模式（CCM）的非隔离半桥或全桥电路，不可避免地会发生恶劣的硬换流。若此时采用传统带有体二极管的硅基 MOSFET 或 IGBT 模块，反向恢复电荷会在换流瞬间诱发类似于上下桥臂直通的庞大短路电流损耗，并激起毁灭性的高频 EMI 振荡噪声。而搭载诸如 B3M011C120Z 等高性能碳化硅芯片的拓扑，依托其体二极管本征微小至纳库仑（nC）量级的反向恢复电荷 Qrr​，干净利落地粉碎了这一动态惩罚魔咒 。基于 SiC 的双向变换器即便是运行在恶劣的硬开关死区操作下，依然能够保持极低且平稳的动态能量散失，确保能量回馈总效率（Discharging Efficiency）在很宽的负载范围内依然顽强地逼近 98.5% 至 99% 的物理理论上限 。

宽压宽载适应性、同步整流与预测控制的深度结合

储能系统的一个核心挑战在于，在整个长时放电周期内，随着化学电量的衰减，电池组的端电压通常会发生超过 30% 甚至更宽幅度的剧烈滑落。这种宽广的输入电压域对双向 DC-DC 转换器在满载和轻载状态下维持高效率提出了严酷的考验 。

大量工程实测与高级仿真验证表明，在升压回馈（Boost Discharging）模式中，控制底层通过实施极为精准的死区后双向同步整流（Synchronous Rectification）控制算法——即精准把握时序，主动对原本被动承担高压降续流任务的高压侧开关管施加栅极正偏压，使其沟道完全导通——能够充分利用 SiC MOSFET 出色的第三象限反向导电能力与极低的欧姆导通电阻（RDS(on)​）来代替有损的二极管续流 。特别值得指出的是，由于纯多数载流子导电的 SiC 器件根本不存在硅 IGBT 固有的少子注入开启电压（Knee Voltage）门槛，因此无论是应对满额峰值并网，还是夜间待机状态下的轻载电能回馈，其通态导通损耗将严格遵循 ID2​⋅RDS(on)​ 的物理规律持续下降 。这使得混合逆变器在传统硅器件表现极差的低功率、轻载回馈工况下的能效曲线被大幅度向上拉直。

更进一步，融合人工智能趋势与最优化理论的有限集模型预测控制（Finite-Control-Set Model Predictive Control, FCS-MPC）算法被越来越多地集成于多源耦合架构中。该算法通过在每一个控制微步长内穷举预测不同开关组合状态下的拓扑输出响应，能够在电池电压剧烈变动与外界负载任意阶跃跳变的恶劣工况下，实时计算并选取使得全局代价函数（Cost Function，包含电压误差、电流纹波与开关损耗权重）最小的最优开关序列与可变调制频率（Variable Switching Frequency） 。这种基于未来状态预测的降频与变频寻优逻辑，不仅在不牺牲动态跟随特性的前提下进一步拦截了高频带来的一切不必要开关损耗，还在多源强耦合架构下实现了直流母线电压的高度刚性稳定与纹波消除，构筑了混合逆变器双向能量回馈的最强护城河。

结论

经过对器件底层半导体材料物理机制、多源网络中间母线拓扑架构与高阶数字孪生控制算法的系统性穿透与详尽解构，可以明确得出，碳化硅（SiC）宽禁带技术的大规模深度嵌入与动态智能控制的全面接管，正在以前所未有的力度推动光储混合逆变器实现系统级性能维度的历史性重构。

第一，在光伏组件、储能电池资产与外部交流电网深度多源耦合的复杂能流交织网络中，由于系统需要进行双向频繁调峰调频，传统硅器件因双重甚至多重转换累积效应而被放大的效率血漏问题被彻底遏制。SiC MOSFET 凭借无尾电流、微观层面近乎为零的反向恢复电荷（Qrr​）以及极具工业竞争力的静态导通压降，直接将全链路储能双向充放电（特别是向电网侧高压强推的能量回馈）效率抬升至无可辩驳的 99% 理论高地，从硬件底座上根本性地夯实了储能商业模式的经济效益底座。

第二，针对频率大幅跃升不可避免引入的非线性动态损耗激增难题，必须诉诸控制维度的极度精细化测量与动态微调补偿。研究表明，SiC 器件受其宽禁带本征物理特性的制约，体二极管在死区时间内高达数伏的高正向压降已演变成为逆变器不可容忍的核心致热源。基于高带宽极性监测的动态死区时间自适应极致压缩优化，结合精确匹配的同步整流沟道释放，以及兼顾硅基成本规模化优势与碳化硅高频特性的 Si/SiC 混合异质开关（HyS）自适应延时解耦与预测性热均衡控制，全景式地展示了现代微电子软件算法弥补材料物理局限、降低系统综合部署成本并抹平动态热应力的卓越应用前景。

第三，在更为宏大的强扰动电网环境博弈中，无论是面对骤然而至的电网深度短路故障（如苛刻的 LVRT 穿越规范），担纲构网型（GFM）主力进行无主网孤岛微网重建支撑，还是在复杂的并网与离网间执行“无缝多模态硬切换”，SiC 逆变器因物理惯量缺失而导致的极度敏感乃至失稳倾向，必须通过大信号非线性控制层面的底层逻辑重塑予以挽救。引入超微秒级预测纠偏能力的直接无差拍控制，与深度改良重构的具备电流前馈及谐波萃取抑制功能的虚拟同步下垂惯量控制阵列的融合，不仅极其成功地将毁灭性的母线过压与短路浪涌电流死死按闭在安全界限内，更从动力学根源上彻底消除了多源多模式并离网切换时的破坏性相角振荡与能量回流，成功实现了由宽禁带半导体高频敏捷特征向微电网大系统级高韧性、强抗扰能力的完美跨尺度转化。

混合逆变器作为能源互联网“心脏”的角色正得到空前强化。未来的技术演进蓝图将不可避免地聚焦于将更高阶的多物理场数字孪生预测模型与实时亚纳秒级结温感知网络直接嵌入至逆变器底层的硬件驱动硅片之中。这一具有里程碑意义的控制智能化进程，不仅将彻底释放甚至逼近碳化硅在全气候工作域内的物理动态极限，更将不可撼动地确立以 SiC 控制技术为内核的高阶多源耦合混合逆变器，在构建支撑未来高度脱碳、极高渗透率及超级韧性智能微电网体系中的绝对霸主与核心基石地位。
