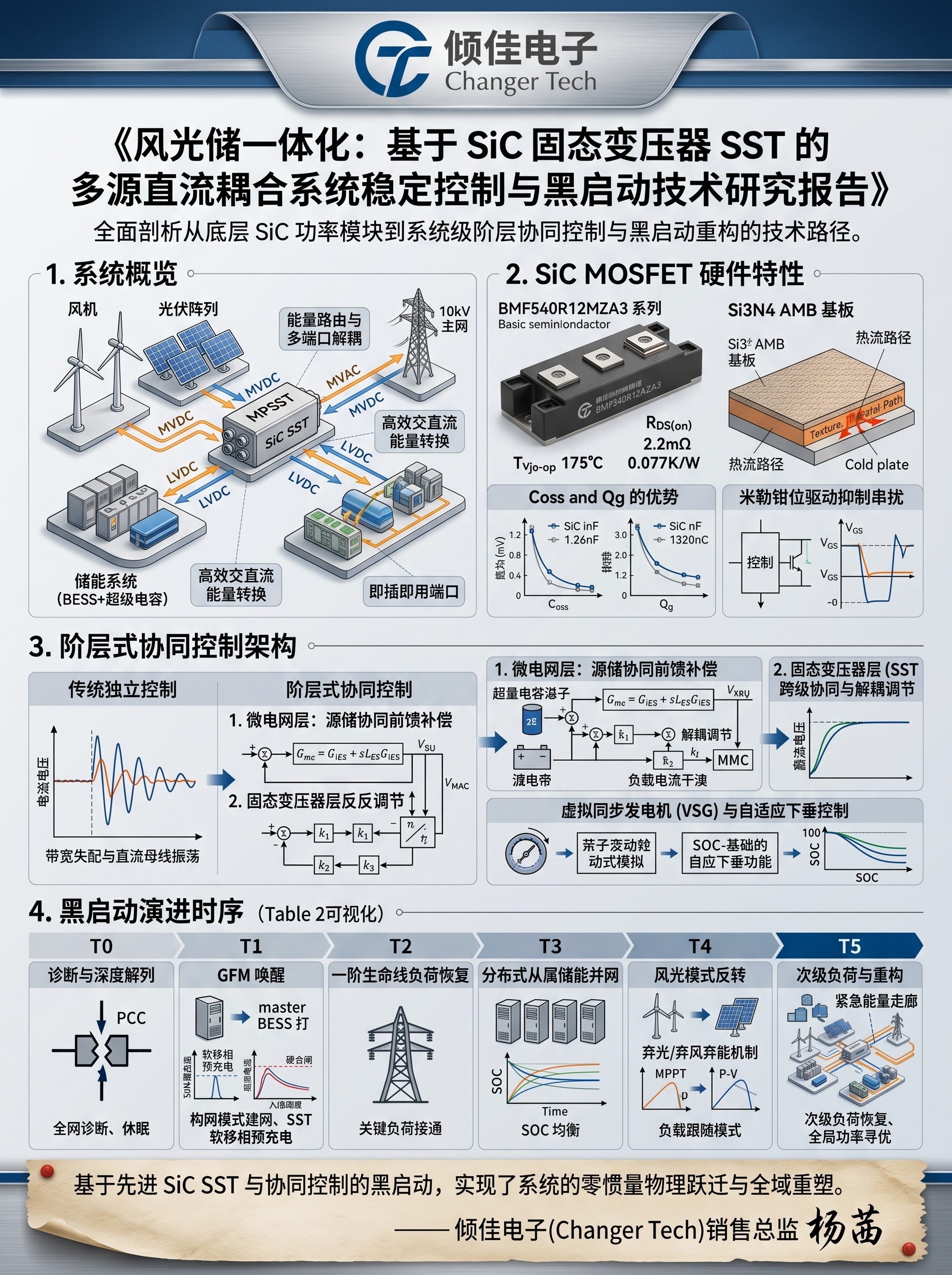

风光储一体化：基于SiC固态变压器SST的多源直流耦合系统稳定控制与黑启动技术研究报告

1. 引言与多源直流耦合配电网的架构演进

在全球能源转型与碳中和战略的深度推进下，以风能、太阳能为代表的可再生能源以及分布式储能系统（Energy Storage Systems, ESS）在电网中的渗透率呈现出指数级增长。传统的交流配电网在应对这些本质上输出直流电能或需要直流并网的分布式能源时，暴露出多级交直流转换效率低下、系统惯量缺失以及电能质量治理困难等结构性缺陷 。为了突破这一技术瓶颈，直流微电网及交直流混合配电网凭借其高效的电能转换效率、无相角同步限制以及高载流能力，正逐步成为未来智能配电网发展的主流形态 。

在这一范式转变中，多端口固态变压器（Multi-Port Solid State Transformer, MPSST）作为替代传统工频变压器的核心节点，扮演着能量路由器（Energy Router）的关键角色 。固态变压器不仅能够提供高频的电气隔离与电压等级变换，更具备强大的潮流主动控制、无功补偿、谐波治理以及交直流多端口即插即用的能力 。然而，传统的硅基功率半导体在兆瓦级固态变压器的应用中，面临着开关损耗巨大、高频运行热管理困难以及多源强耦合状态下瞬态稳定性差等严峻挑战 。

第三代宽禁带半导体——碳化硅（SiC）金属氧化物半导体场效应晶体管（MOSFET）的商业化与技术迭代，为突破固态变压器的硬件性能极限提供了根本性的物理支撑 。基于SiC功率模块构建的高频固态变压器，其开关频率可达到传统硅基器件的十倍以上，从而大幅度缩减了高频变压器（HFT）和无源滤波电感、电容的物理体积与重量，实现了功率密度与动态响应带宽的双重飞跃 。

本报告将从系统集成的底层物理基础出发，全面剖析大功率SiC MOSFET模块在固态变压器中的电学与热力学特性。在此基础上，深入探讨多端口固态变压器的拓扑演进与直流链路建模，并重点论述如何通过高阶的阶层式协同控制架构与虚拟同步发电机技术，实现风、光、储三方能量流在多源直流耦合系统中的极高稳定性 。最后，本报告将详尽解析独立直流配网在极端停电工况下的黑启动（Black Start）机制，涵盖涌流抑制、构网型逆变控制以及源网荷储协调重构的时序演进，为未来高弹性、高韧性微电网的设计与运行提供详实的理论依据与工程参考 。

2. 核心物理节点：大功率SiC MOSFET模块的静态与动态特性解析

多源直流耦合系统的可靠性建立在底层功率器件的极限性能之上。固态变压器作为处理庞大能量交互的枢纽，其核心功率变换级的效率与热稳定性直接决定了整个交直流混合配电网的运行边界。采用1200V电压等级的大功率SiC MOSFET模块（如基本半导体推出的BMF240、BMF360及BMF540系列）构建固态变压器，是目前应对高压、大电流及高频交变工况的最佳技术路径 。基本半导体一级代理商-倾佳电子力推BASiC基本半导体SiC碳化硅MOSFET单管，SiC碳化硅MOSFET功率模块，SiC模块驱动板，PEBB电力电子积木，Power Stack功率套件等全栈电力电子解决方案。

基本半导体授权代理商倾佳电子杨茜致力于推动国产SiC碳化硅模块在电力电子应用中全面取代进口IGBT模块，助力电力电子行业自主可控和产业升级！

2.1 碳化硅功率模块的电气性能与高频损耗机制

在固态变压器的实际运行工况中，功率器件需在极高的电压应力与高频切换脉冲下连续工作。分析具体的工业级半桥模块性能，可以清晰地看到SiC材料所带来的颠覆性优势。以BMF540R12MZA3型和BMF540R12KA3型1200V/540A模块为例，其具备极低的导通电阻（RDS(on)​）。在结温为25∘C、栅源电压VGS​=18V的条件下，其典型导通电阻仅为2.2mΩ至2.5mΩ 。即使在极端工况下，结温攀升至175∘C，由于SiC材料优异的载流子迁移率热稳定性，其RDS(on)​的典型值也仅上升至3.8mΩ附近 。这种在全温区内保持极低导通电阻的特性，从根本上降低了固态变压器在额定负载乃至超载运行期间的静态导通损耗，极大缓解了系统的热耗散压力。

为了满足不同功率等级的微电网节点需求，不同电流容量的模块展现出了高度一致的优质开关特性。例如，针对240A和360A应用场景的BMF240R12E2G3与BMF360R12KHA3模块，其导通电阻分别在5.3mΩ至5.5mΩ以及3.3mΩ的水平，且同样具备1200V的漏源击穿电压（VDSS​）能力 。在动态开关特性方面，高频操作是固态变压器减小磁性元件体积、提升功率密度的核心前提。SiC器件凭借其较低的内部寄生电容表现出卓越的极速开关能力。以540A模块为例，其输入电容（Ciss​）约为33.6nF，输出电容（Coss​）为1.26nF，而决定米勒效应严重程度的反向传输电容（Crss​）仅为0.07nF 。在800V直流母线电压下的Coss​存储能量（Eoss​）仅为509μJ 。如此低的寄生电容参数，使得开关瞬间的充放电时间大幅缩短，其极低的开关能量损耗（包括开通损耗Eon​与关断损耗Eoff​）使得固态变压器中的隔离级谐振变换器能够轻松跨越数十千赫兹乃至上百千赫兹的开关频率壁垒，且能在不采用复杂水冷系统的条件下维持热平衡 。

参数指标	测试条件	BMF240R12KHB3 (240A)	BMF360R12KHA3 (360A)	BMF540R12MZA3 (540A)	单位
漏源击穿电压 (VDSS​)	VGS​=0V, 栅源短路	1200	1200	1200	V
连续漏极电流 (ID​)	特定壳温连续运行	240 (TC​=90∘C)	360 (TC​=75∘C)	540 (TC​=90∘C)	A
导通电阻 (RDS(on)​)	Tvj​=25∘C, VGS​=18V	5.3	3.3	2.2	mΩ
栅源阈值电压 (VGS(th)​)	Tvj​=25∘C, 典型值	2.7	2.7	2.7	V
输出电容 (Coss​)	VDS​=800V, VGS​=0V	0.63	0.84	1.26	nF
反向传输电容 (Crss​)	VDS​=800V, f=100kHz	0.04	0.04	0.07	nF
总栅极电荷 (QG​)	VDS​=800V	672	880	1320	nC

表1：基本半导体不同电流容量1200V SiC MOSFET半桥模块核心参数对比

2.2 封装热力学、材料可靠性与阈值电压稳定性

固态变压器在处理兆瓦级能量流时，功率模块内部芯片的结温剧烈波动与层间热机械应力失配是导致系统失效的主要根源。为了完美匹配SiC芯片的高温运行能力（其工作虚拟结温Tvjop​可稳定达到175∘C ），高级封装材料的引入显得尤为关键。在高性能模块中，普遍采用第三代活性金属钎焊（Active Metal Brazing, AMB）技术的氮化硅（Si3​N4​）陶瓷基板 。

相较于传统的氧化铝（Al2​O3​）或氮化铝（AlN）基板，Si3​N4​基板在热力学与机械性能上展现出压倒性的优势。材料级测试表明，Si3​N4​基板的抗弯强度高达700N/mm2，远超Al2​O3​的450N/mm2；同时其断裂韧性达到6.0Mpam​ 。在极端环境模拟中，经过1000次以上的剧烈温度冲击（Thermal Shock）循环后，Al2​O3​或AlN敷铜板往往会出现严重的铜箔与陶瓷层间分层（Delamination）现象，而Si3​N4​陶瓷则凭借其与硅极为接近的热膨胀系数（2.5ppm/K），保持了近乎完美的热接合强度 。结合模块底部优化的纯铜（Cu）底板散热设计，Si3​N4​基板将模块的结壳热阻（Rth(j−c)​）极大地降低（例如540A模块热阻被有效抑制在0.077K/W至0.096K/W之间），为固态变压器在密闭或极高功率密度工况下的长时间满载运行提供了坚实的热力学保障 。

除了热机械疲劳，SiC MOSFET在实际动态运行中还面临着独特的阈值电压（VGS(th)​）漂移问题。长期的电场应力，尤其是包含负压的交流栅极偏置应力（Bipolar AC Gate Stress），会导致氧化层内部和SiC/SiO2界面处产生并积累大量的氧化物电荷与界面态 。这种被称为栅极开关不稳定性（Gate Switching Instability, GSI）的现象，在超过千万次的高频开关循环后，会促使阈值电压发生缓慢上升，进而引起沟道电阻的增加及动态导通电阻（Dynamic RDS(on)​）的劣化 。动态RDS(on)​在开关瞬态期间的复杂变化会直接削弱SiC器件的导通效率优势 。因此，在固态变压器的硬件系统设计中，除了依赖制造商通过优化器件结构与栅氧工艺来抑制漂移外，系统集成商还需精确控制运行栅压范围，并在寿命预测模型中将交流漂移效应纳入考量，以确保独立直流配电网在十年甚至更长周期内的绝对可靠性 。

2.3 驱动协调、串扰抑制与米勒钳位技术

在构建高频固态变压器时，SiC MOSFET极高的瞬态电压变化率（dv/dt）会在半桥或全桥拓扑中引发极其严重的寄生导通问题，通常被称为桥臂串扰（Crosstalk）。当桥臂一侧的开关管执行快速开通动作时，桥臂中点的电压会发生陡烈上升。这一极高的dv/dt会通过对侧处于关断状态的MOSFET的米勒电容（即栅漏寄生电容Cgd​）注入强烈的位移电流，其物理机制可表示为Igd​=Cgd​⋅dv/dt 。

该高频位移电流流经栅极关断回路中的电阻（Rgoff​）与寄生电感，会在该MOSFET的栅极产生显著的正向电压尖峰。如果固态变压器正处于重载或高温运行状态，SiC器件的阈值电压（VGS(th)​）会随温度升高而呈负温度系数下降（例如从室温的2.7V下降至175∘C时的约1.85V）。一旦栅极寄生电压尖峰突破这一降低后的临界阈值，原本应保持关断的MOSFET将被错误触发导通，从而导致直流母线通过上下桥臂发生瞬间直通短路，引发极为严重的爆炸性硬件故障 。

为了彻底根除这一隐患，系统集成的底层驱动板必须采用负压关断与有源米勒钳位（Active Miller Clamping）双重协调策略。首先，常规的驱动栅压被设定为+18V开通与−4V或−5V关断，利用深度的负压偏置为抵御寄生电压尖峰提供充裕的电压裕度 [16, 16]。其次，驱动芯片内部集成的米勒钳位电路实时监测栅极电压。当检测到栅极电压在关断指令下有效降至安全阈值（如2V）以下时，驱动器内部的低阻抗钳位开关将瞬间导通，将MOSFET的栅极硬性短接至负压电源轨 。这一机制为米勒位移电流提供了一条极低阻抗的旁路泄放通道，使得电流不再流经外部的关断电阻，强制压制了任何潜在的栅极抬升趋势。辅以模块内部低至14nH以下的极低杂散电感设计，米勒钳位技术的全面引入构成了物理驱动层面的最后一道防线，确保了多源直流配网中固态变压器节点在诸如黑启动剧烈冲击、光伏满载出力突变等极端暂态切换下，绝不发生灾难性的桥臂直通故障 。

3. 多端口固态变压器（MPSST）的拓扑演进与直流链路建模

物理层的SiC器件奠定了性能的上限，而固态变压器的拓扑架构设计则决定了其多源能量路由的维度和运行效率。针对高比例风电、光伏及储能接入的混合微电网，固态变压器必须突破传统的双端口限制，向多级、多端口架构（Multi-Port Solid State Transformer, MPSST）演进，以实现中压交流（MVAC）、中压直流（MVDC）与低压交直流（LVAC/LVDC）的深度解耦与灵活互联 。

3.1 输入并联输出串联（IPOS）与模块化多电平架构

为了直接对接10kV或更高电压等级的中压配电网，同时在二次侧建立稳定的低压直流母线（如700V或1000V LVDC）以接纳分布式能源，主流的固态变压器多采用三级式拓扑：包含输入整流级、高频隔离DC/DC级以及输出逆变/斩波级 。

在输入级（中压侧）的设计上，传统的级联H桥（Cascaded H-Bridge, CHB）拓扑正面临技术瓶颈。在面向多源交直流混合系统的集成中，基于模块化多电平变换器（Modular Multilevel Converter, MMC）的架构展现出显著优势。MMC拓扑不仅能够将高压交流电平稳整流为高压直流（如20kV HVDC），完成网侧的功率因数校正与高度的谐波抑制，其结构还能减少近20%的高压开关器件以及50%的庞大高频变压器数量 。此外，对于特定容量的直流微电网集群，输入并联输出串联（Input-Parallel, Output-Series, IPOS）架构也得到了广泛应用验证。在IPOS配置中，多个前端有源整流器（Active Front-End, AFE）在交流侧并联吸收能量，其直流侧通过串联堆叠，从低压交流网直接构建出3kV乃至更高的中压直流（MVDC）微网 。这种模块化架构不仅实现了系统电压和功率的线性扩展，更赋予了模块间固有的电压自均衡（Intrinsic Voltage Balancing）特性，大幅降低了上层均压控制算法的复杂度，提升了系统的容错与冗余能力 。

在核心的隔离级（高频DC/DC级），高频变压器（HFT）配合高频逆变拓扑提供电气隔离与电压匹配。为了实现双向能量流动的零电压开关（Zero-Voltage-Switching, ZVS）并最大限度降低高频损耗，系统设计正从传统的双主动全桥（Dual Active Bridge, DAB）向CLLC谐振变换器演变 。CLLC拓扑精妙地利用了高频变压器自身的漏感和激磁电感，配合外部的谐振电容构成谐振腔。在88kHz至90kHz的高频切换下，原副边所有的SiC MOSFET均能实现完全的软开关动作，使得隔离级的能量转换效率稳定突破98的理论高点 。通过与超微晶磁芯（Nanocrystalline Core）及利兹线（Litz Wire）绕组技术相结合，隔离级的高频涡流损耗与集肤效应被有效抑制，实现了变压器体积的几何级缩减 。

针对集成度要求极高的四方交互场景（风、光、储、网），四主动全桥（Quad-Active-Bridge, QAB）或多主动桥（Multi-Active-Bridge, MAB）拓扑则提供了一种极致的物理耦合方案。QAB基于单磁芯多绕组的高频变压器，将四个独立的功率端口在磁路层面直接耦合，用最少的功率开关器件实现了四者之间的电气隔离与任意方向的能量路由，特别适用于空间受限的数据中心或海岛独立微电网 。

3.2 局部功率处理（PPP）技术与直流链路阻抗交互

多端口固态变压器在处理大规模直流并网时，直流链路电容的电流纹波与热应力是影响寿命的薄弱环节。为了进一步优化体积与损耗，局部功率处理（Partial Power Processing, PPP）技术被创新性地引入到电流型（Current-Source）固态变压器的控制架构中。在PPP模式下，控制算法通过精巧的相位与占空比重构，使得端口之间交换的大部分能量能够通过直流母线直接流通，仅有一小部分差额功率（Fractional Power）真正流经高频隔离级的功率开关与变压器磁芯 。物理验证表明，PPP技术的引入无需任何额外的硬件改动，即可使得直流链路的额定电流下降超过36%，在降低导通损耗的同时，成倍提升了整个交直流耦合系统的功率传输极限 。

然而，复杂的互联也带来了系统级稳定性的隐患。在长距离连接或高比例多端口并联的直流微电网中，SiC器件极快的开关动作不可避免地向母线注入高频谐波与电压扰动 。固态变压器的不同端口（如MVDC端口与LVDC端口）与其接入的各类分布式电源变流器之间存在着深刻的阻抗交互（Impedance Interaction）效应。根据基于Nyquist稳定性判据的阻抗比准则，如果级联系统中后级变换器的输入阻抗特性曲线穿越了前级固态变压器输出阻抗的“禁区”，系统的母线电压将会出现发散性振荡，最终导致系统崩溃失稳 。因此，系统集成必须进行严密的阻抗重塑，对固态变压器内部各级间的解耦电容（如MVDC侧的串联电容阵列与LVDC侧的稳压并联电容）进行精确的容值匹配与阻尼反馈设计，从硬件拓扑参数上确保多源互联系统的全局稳定性裕度 。

4. 风光储能量流的阶层式协同控制与暂态稳定性机制

基于稳健的固态变压器硬件拓扑，系统在并网运行或孤岛运行状态下，需要实时处理风电输出的机械随机波动、光伏因云层遮挡带来的间歇性衰减，以及末端交直流负荷的剧烈突变。如果仅采用传统的、各端口独立的闭环控制策略，交直流混合配电网将在复杂的功率扰动下暴露出极为严重的动态失稳缺陷 。

4.1 传统独立控制的带宽失配与直流母线振荡本质

在传统的独立控制逻辑下，固态变压器的输入级（如前级MMC）和隔离级（如后级CLLC或DAB）被赋予了完全独立的控制目标与 PI（比例积分）调节环路 。这种割裂的控制架构完全忽略了不同功率变换级在物理响应速度上的天然差异。深度系统频域建模分析表明，由于CLLC隔离级直接由超高频信号（数十kHz）调制，其内环电流的闭环响应带宽极高（例如典型值可达2930rad/s），这意味着它能在一两毫秒内完成功率的急剧抽取或注入 。然而，受限于中压并网滤波电感与工频周期的制约，输入级MMC的电流控制带宽通常被限制在较低水平（例如仅为547rad/s左右）。

这种严重的速度失配导致了灾难性的后果：当直流微电网侧发生剧烈的功率波动（如大型储能突加充电负荷，或大面积光伏瞬间被云层遮蔽）时，快速响应的CLLC谐振级会瞬间将这种功率波动传递到中间的高压直流链路（HVDC Link）上；但此时，慢速响应的MMC级还来不及调整从主网吸收或回馈的功率量。在此期间，输入功率与输出功率之间的巨大差额，只能全部由内部的高压直流电容阵列来承受，迫使电容发生剧烈的非预期充放电 。这不仅会引发HVDC和LVDC母线电压产生极大幅度的低频振荡，严重降低电能质量，甚至会轻易触碰变流器的母线过压或欠压保护阈值，导致整个固态变压器节点保护性停机，造成局部电网的崩溃失稳 。

4.2 阶层式协同控制架构 (Hierarchical Coordinative Control)

为了从根本上消除这种带宽失配引发的母线振荡危机，现代多源直流耦合系统必须放弃孤立的环路设计，转而采用一种高度集成的双层阶层式协同控制架构（Hierarchical Coordinative Control），实现微电网层与固态变压器内部环节的全域联动 。

4.2.1 微电网层的源储协同与前馈补偿

在低压直流微电网（LVDC）层，风电机组和光伏逆变器通常运行在最大功率点跟踪（MPPT）模式，以攫取最大的自然能源收益 。为了在源头平抑这些不可控的自然波动，储能系统（ESS）必须充当高带宽的电能缓冲池。特别是在由超级电容与高能量密度蓄电池组成的混合储能系统（HESS）中，控制策略被赋予了前馈补偿能力。

当光伏或风电的输出电流（如ipv​）发生任何微小的瞬态突变时，该电流的变化量会通过一个前馈控制分支，直接被引入到混合储能系统内部的电流环控制指令中。此时，超级电容凭借其极高的瞬态功率吞吐能力，率先吸收或补偿高频波动部分，而电池则随后跟进提供稳态的长时功率支撑 。在数学模型上，通过引入微网协调控制系数Kmc​，混合储能单元的前馈调节传递函数Gmc​被精确定义为： Gmc​=GiES​+sLES​GiES​ 其中GiES​为储能电流调节器的传递函数，LES​为滤波电感的等效阻抗 。这一补偿策略将多源功率的强波动性几乎完全抑制在低压直流配网层内，防止了剧烈冲击向上传导至固态变压器的主干链路。

4.2.2 固态变压器层的跨级反馈与解耦调节

在固态变压器控制层内部，为了抹平CLLC级与MMC级的响应速度差，系统中引入了精密的跨级协同与解耦回路 ： 首先是负载电流前馈补偿机制。将CLLC隔离级输出端的负载电流测量值，作为一个前馈控制变量，直接加入到其自身的内环电流指令中。这相当于为变流器提供了“预判”能力，进一步压榨了隔离级的动态响应时间极限。 其次，也是最为核心的跨级协同反馈机制。控制逻辑将CLLC级的电压控制器输出误差信号，跨越拓扑层级，直接反馈至前级MMC的电流内环控制中。这意味着，维持低压直流（LVDC）母线电压稳定的任务，不再由后级变换器“孤军奋战”，而是由前级MMC和后级CLLC共同承担。同时，将CLLC的实时负载电流反向注入MMC的控制端，用以实时抵消负荷波动对中间高压直流（HVDC）链路带来的电流冲击 。

通过在上述前馈与反馈路径中引入协同耦合系数（例如设定k1​=0.9与k2​=0.9，在理想状态下逼近理论极值1），控制器通过特定的补偿传递函数（如Gcc​）强制提高了慢速MMC环节对快速CLLC电流扰动的跟随能力。频域分析证实，该阶层式协同控制极大地提升了系统在低频段的幅值增益，消除了速度死区，从而对交直流母线电压的瞬态跌落与过冲实现了接近完美的抑制。这为风光储多源混合配电网在极端工况下的安全存续提供了无懈可击的稳定保障 。

4.3 虚拟同步发电机（VSG）与自适应下垂控制的物理映射

完全由SiC电力电子变流器主导的独立直流配电网面临着另一个致命弱点：系统极度缺乏传统旋转发电机所固有的机械惯量（Inertia）与阻尼（Damping）。任何微小的负荷投切或源端扰动，都可能引发全网电压的瞬间坍塌。为了重塑系统的抗扰动能力，固态变压器的直流端口及大型储能逆变器的控制系统中，深度融合了虚拟同步发电机（Virtual Synchronous Generator, VSG）与虚拟直流电机（VDM）算法 。

传统的下垂控制（Droop Control）仅仅是利用简单的P-V或P-f线性关系，通过引入稳态偏差来实现多变流器间的功率初级分配，本质上等同于一个一阶低通滤波器，不具备对抗瞬态冲击的动能支撑 。相比之下，VSG技术在微处理器的数字控制环路中，完整求解并模拟了同步发电机的转子摇摆方程（Swing Equation）及其电磁阻尼特性。当电网电压或频率发生突变时，VSG控制下的固态变压器和储能变流器能够自动调用其直流母线电容或蓄电池内存储的能量，像真实的巨大旋转飞轮一样，向电网释放或吸收瞬态补偿功率 。这种控制策略在物理层面上赋予了无质量的电力电子设备以真实的“惯性”，彻底平滑了暂态响应曲线。

此外，为了在独立微网的孤岛运行期间合理调度多台分布式储能设备，基于荷电状态（State of Charge, SOC）的自适应下垂控制（Adaptive Droop Control）被广泛采用。该策略突破了传统固定下垂系数导致储能单元出力不均的局限。它通过实时通讯网络或本地观测获取各电池簇的SOC数据，并将其作为动态变量引入下垂系数的计算中。当前SOC较高的储能单元会被自动赋予较小的下垂斜率，从而在系统中承担更多的有功负荷输出；反之，SOC较低的单元则减少输出或进入充电状态 。这一自适应机制不仅实现了多源系统功率的精确分配，更在全局层面上维持了各储能节点SOC的动态均衡，从根本上规避了个别储能设备因过度放电而提前退出的风险，确保了微电网长期运行的能量可用性。

5. 独立直流配电网的黑启动能力重塑与时序协调

当遭受极端自然灾害或连锁故障导致外部输电网（如10kV主网）发生大面积停电（Blackout）时，配备固态变压器的区域配电网需迅速动作，切断与瘫痪主网的物理连接，从并网模式（Grid-Connected Mode）无缝切换至完全自主的独立孤岛模式（Islanded Mode）。在全网“失去心跳”的至暗时刻，完全依靠本地的电池储能系统、风力发电机与光伏阵列，通过固态变压器的高频能量路由与隔离重构能力进行本地黑启动（Black Start, BS），是现代微电网技术发展必须攻克的最高难度挑战，也是检验系统弹性（Resilience）的终极试金石 。

然而，由全电力电子逆变器主导的微电网黑启动过程，与传统依赖重型柴油发电机或水轮机启动的电网有着本质的技术鸿沟 。固态变压器及微网变流器面临着一系列难以逾越的物理限制：首先是系统的绝对“零惯量”环境；其次是极弱的短时过载能力——SiC MOSFET尽管导通能力优异，但其热容量较小，通常只允许微秒至毫秒级的极短时间倍定额电流冲击（如BMF540R12MZA3的极限脉冲电流IDM​仅为1080A，无法与传统变压器抗数秒钟热冲击的能力相提并论 ）。最后，也是最致命的挑战，在于重新唤醒配电网中休眠的变压器与大型交流电机负荷时，铁芯磁饱和现象会激发高达额定电流10到15倍的剧烈励磁涌流（Inrush Current）。这股失控的洪流会在几十毫秒内击穿变流器的安全工作区（SOA），直接触发过流硬件锁死保护，导致刚刚萌芽的黑启动进程瞬间夭折 。

为了跨越这些物理鸿沟并确保黑启动的一次性成功，基于多端口固态变压器的多源配电网必须执行一套严密的电磁瞬态抑制与多源状态机（State Machine）时序协调战略 。

5.1 黑启动演进的核心有功功率平衡法则

在黑启动犹如走钢丝般的恢复进程中，没有任何外部强电网作为功率兜底。因此，孤岛配电网在每一个极短的微秒级时间切片内，都必须绝对服从刚性的有功功率平衡方程：

PESS​(t)+PPV​(t)+PWind​(t)=PLoad_Critical​(t)+PLoad_Sec​(t)+PLoss​(t)

其中，PESS​(t)为各储能单元发出的瞬时有功功率之和，PPV​(t)与PWind​(t)代表光伏与风机在当前控制模式下的实际出力，PLoadC​ritical​(t)为维持通信与控制中枢运转的一阶关键负荷，PLoadS​ec​(t)为逐步恢复的次级民生或工业负荷，而PLoss​(t)则包含了长距离线路的传输损耗以及固态变压器内部所有高频开关的导通与切换热损耗 [15, 42]。 在极其脆弱的黑启动破冰初期（即光伏和风电尚未获准并网的阶段），等式左侧仅剩下PESS​一项。这意味着所有的建网能量、励磁消耗与系统损耗均由储能系统独自苦苦支撑。

5.2 励磁涌流的极限压制与固变SST软移相预充电技术

面对巨大的涌流威胁，由于固态变压器的过载能力被SiC器件的物理上限所锁定，系统绝不能采用断路器直接合闸的“硬碰撞”方式，而必须依靠基于高频开关控制逻辑的柔性阻尼机制。

黑启动先锋的唤醒与建网：在电网失电的瞬间，固态变压器内部的所有控制器陷入瘫痪。黑启动的第一步是利用直流微网侧蓄电池的低压直流电，或者依赖固变SST内部控制板上超级电容的残存电量，作为不间断电源唤醒固变SST的核心DSP/FPGA主控芯片以及SiC模块的底层门极驱动板（包括提供关键的+18V/-5V负压米勒钳位隔离电源），从而确立整个控制系统的算力基础 。随后，直接挂接在固变SST中压或低压直流母线上的主储能逆变器（Master BESS）率先进入构网型（Grid-Forming, GFM）工作模式。它不依赖任何外部参考信号，直接凭借内部设定的振荡器，强行在交流微网侧建立起标准幅值与额定频率的电压基准向量，成为黑暗电网中第一个稳健的“电压源” 。

多级直流链路的柔性预充电（Soft-Shift Start Modulation） ：对于固态变压器内部庞大的高压直流（HVDC）电容阵列以及低压交直流端口滤波电容，若瞬间施加额定电压，相当于向系统投入一个短路阻抗。为此，固变SST内部的控制器会启动软移相启动调制（Soft-shift start modulation） 算法。在隔离级的高频DC/DC变换器中，主控芯片将全桥逆变器的移相角（Phase Shift Angle）或占空比由零开始，以极缓的斜率逐步线性递增 。这一过程使得施加在超微晶高频变压器原边以及后端整流电容上的电压变化率（dv/dt）得到极其严苛的限制。由此，系统启动时产生的浪涌电流被精准地遏制在SiC模块安全工作区（SOA）的容许边界之内，确保数十千伏的直流母线电压如平稳的潮水般缓慢上升至额定运行点（例如稳定的10kV MVDC或700V LVDC），从而兵不血刃地完成了庞大无源网络的能量初始化 。在部分对成本不敏感的超大功率场合，为了增加一层物理保险，甚至会在变流器前端串联由反并联晶闸管（SCR）组成的限流软启动电路。控制器通过精细调节SCR的触发延迟角（Firing Angle），动态调整串入电网的等效阻抗，将启动涌流死死钳制在安全警戒线附近，彻底消除了硬件烧毁的隐患 。

5.3 风光储深度协调的黑启动演进时序与状态机跃迁

在固变SST内部链路激活完毕、直流母线电压如磐石般稳定建立之后，微电网中央控制器（MGCC）将接管全局指挥权，依据预先在非易失性存储器中烧录的黑启动逻辑算法，通过严密的状态机（State Machine）控制，依次唤醒散布在微网各处的分布式能源与负荷节点 。

时序节拍	动作指令与执行实体	系统物理状态变更与控制逻辑跃迁
T0​阶段	全网诊断与深度解列	MGCC监测到主网失压越限，下达强制断开主并网点（PCC）断路器指令，将微网物理隔离成孤岛；同时命令所有并网的分布式电源进入休眠待机状态，准备主储能单元唤醒程序 。
T1​阶段	GFM主储能破冰建网	主控电池储能系统（Master BESS）转入构网型（GFM）模式，利用VSG算法在直流/交流侧注入稳定的电压与频率基准。固变SST隔离级执行软移相预充电，全网骨干电压就绪 。
T2​阶段	一阶生命线负荷抢入	闭合开关，接入微电网内优先级至高的负载（如医院维生设备、通信基站数据节点）。此时电网极为脆弱，全部瞬态有功/无功冲击均由主储能硬抗 。
T3​阶段	分布式从属储能群并网	其余闲置的分布式储能单元（Slave BESS）侦测到稳定的母线电压后，以跟网型（Grid-Following, GFL）模式并入网络。它们启用恒定P/Q控制或自适应SOC下垂控制，迅速分担主储能濒临极限的放电压力 。
T4​阶段	风光可再生能源觉醒与模式反转	光伏逆变器与风电机组通过固变SST的DC/DC端口并入直流母线。至关重要的策略切换发生：它们被强制剥夺了最大功率点跟踪（MPPT）权限，无条件转入负载跟随（Load-Tracking）模式，听候调遣 。
T5​阶段	次级负荷分批恢复与拓扑重构	伴随源端发电能力充裕，MGCC按照安全阈值逐级切入次级工业或照明负荷。多端口固变SST火力全开，在风、光、荷、储四方矩阵中实施全局功率最优化路由调配，黑启动大功告成 。

表2：基于固变SST节点的多源直流配电网黑启动标准化操作时序矩阵

5.3.1 SOC无偏差协调与可再生能源弃光/弃风机制的深层逻辑

在时序推进至T3​和T4​的深水区时，系统面临着黑启动进程中最错综复杂的多源能量博弈危机。解决这些危机，仰赖于两项极为巧妙的控制机理：

首先，在T3​阶段，当多个分布式电池储能单元共同涌入网络提供电能支撑时，一个冷酷的物理现实是：各电池簇的初始荷电状态（SOC）参差不齐。如果控制系统依然采用传统的线性下垂控制，简单粗暴地按照各电池柜的额定容量等比例压榨功率，那么那些初始电量见底的储能单元，极有可能在漫长的黑启动拉锯战结束前被彻底抽干而因欠压保护退出运行。这种突发的源端断崖式跌落，将引发多米诺骨牌效应，导致刚刚复苏的微网再次陷入死寂。因此，所有并网的从属储能单元必须强制执行自适应SOC无偏差控制（Adaptive SOC non-deviation control） 。在这一高级算法中，底层控制器通过高频采样实时获取自身电池的SOC数据，并将其作为一个负反馈动态偏置项，注入到电压-功率下垂控制曲线的函数方程中。这一精妙设计的直接后果是：当前SOC储备丰厚的储能节点会被自动“削平”下垂斜率，从而被迫在系统中扛起更多的有功功率输出重担；反之，濒临匮乏的节点则迅速收缩出力。伴随时间推移，系统中所有储能单元的剩余电量将被无形之手牵引，最终实现SOC水位的全局均衡收敛，从根本上锁死了由单点储能过充或过放引发的二次停电风险 。

其次，在T4​阶段，面对风电和光伏这些完全靠天吃饭、具有不可控随机波动性的可再生资源，在黑启动极度虚弱的恢复期（此时系统旋转惯量几乎为零，且已连接的负荷池容量极小），如果任由其按照常规并网状态下的惯性逻辑，盲目运行在最大功率点跟踪（MPPT）模式，将会酿成不可挽回的灾难 。试想一个极端场景：黑启动发生在盛夏正午，光伏面板受到强烈日照辐射，而此时微网中仅恢复了少量的通信基站负荷。光伏阵列瞬间爆发出庞大的有功功率，如同洪流般倒灌入脆弱的直流配电网。由于负荷无法消化这股能量，而储能电池的充电电流又受到物理极值的严格限制，这些无处安放的狂暴电能将无情地撕裂电网的能量守恒方程，导致直流母线电压在毫秒间急速飙升。只需一瞬，便会无情触发固态变压器端口的硬件过压保护阈值，令所有努力付诸东流。

为了避开这一绝境，微网中央控制器必须行使绝对的干预权，强制光伏逆变器和风机变流器退出MPPT的舒适区，强行切换至负载跟踪模式（Load-Tracking Mode） 。在该受限模式下，光伏侧的Boost斩波控制器会主动偏离P-V特性曲线的顶点，通过大幅度修改PWM占空比，将光伏阵列强行拖拽至非最优的高电压或低电压工作点（通常位于最大功率点右侧的降功率斜坡区）。通过这种看似“暴殄天物”的主动弃风、弃光（Curtailment）策略，可再生能源的实时输出功率被如手术刀般精准地切割，使其严丝合缝地填补当前微网中那极其微小的负荷缺额。这一壮士断腕般的弃能机制，彻底扼杀了任何因功率过度倒灌引发的频率暴走或直流母线过压危机，成为护航电网从死亡边缘重返生机的中流砥柱 。

5.4 拓扑自愈、死区跨越与微电网集群的紧急重构

除了利用本地分布式电源进行的内部自救，由多端口固态变压器矩阵构建的现代交直流混合配电网，还在空间维度上孕育出了惊人的自愈免疫能力。

在一些由台风、地震等极端自然灾害引发的物理链路断裂事故中，传统配电网往往只能束手待毙。然而，配备高级路由算法的固态变压器集群，能够瞬间感知到故障位置的拓扑变化。当监测到某段中压交流（MVAC）主干线或中压直流（MVDC）母线发生不可逆的物理断线时，固变SST控制器会果断动作，彻底切断与故障高压端口的电气连接，将系统的生命线全部转移至底层的低压直流（LVDC）环网中。利用固变SST在LVDC侧的多端口互联特性，系统能够在一秒钟内于废墟之上临时搭起一条“紧急能量走廊”（Emergency Power Path） 。

这种无缝的路由重构机制，使得那些原本因为高压线路断裂而沦为孤岛的微电网子系统，能够通过底层的直流微血管网络重新联接起来。它们跨越了物理的断层废墟，在不增加任何额外变电增容投资的前提下，实现了相邻微电网集群之间跨区域的生命级功率互济（Power Sharing）。这种从拓扑结构骨子里散发出的强悍韧性（Resilience），让现代直流配电网真正具备了面对毁灭性打击时的自我重塑能力 。

6. 结论

通过对基于大功率碳化硅（SiC）模块构建的固态变压器（SST）以及多源直流耦合系统在静态特性、动态控制与黑启动恢复机制的深度解构与系统性研究，可以清晰地研判：在未来呈现极高电力电子化与高度碎片化的分布式配电网蓝图中，风、光、储一体化系统的高效聚合与绝对安全运行，必须且只能依赖于底层高频硬件物理属性的突破与上层全局协同控制算法的深度融合。

首先，物理底座材料学的跨越式升级是构筑坚强电网的绝对基石。诸如采用基本半导体1200V/540A级别的大功率SiC MOSFET模块，通过结合抗弯强度极高的氮化硅（Si3​N4​）AMB封装基板与深负压防串扰米勒钳位驱动技术，赋予了固态变压器无与伦比的高频作战能力。这使得固变SST在实现数十千赫兹超高速软开关（ZVS）与逼近物理极限的转换效率（>98%）的同时，能够从容不迫地应对高达175∘C的恶劣结温挑战与复杂交变载荷下的高频热机械应力撕扯，为电网的核心枢纽锻造了一副真正的“钢铁之躯” 。

其次，由双层阶层式协同控制架构构建的数字神经中枢，彻底打破了变流器级间带宽失配的致命死结。面对直流配电网中因多变换器高频级联而极易引发的阻抗灾难互联与大范围电压振荡风险，跨越微电网全局层与固变SST内部元器件级（MMC整流与CLLC隔离谐振）的协同控制策略横空出世。通过引入跨拓扑的负载电流超前前馈与跨级的母线电压误差深度反馈机制，系统如臂使指般抹平了不同物理组件在功率响应速度上的先天鸿沟。这一算法的植入，彻底肃清了由风光随机输出与负荷突变引起的高/低压直流母线电压的剧烈颤振，为风、光、储的无界接入打造了一个稳如泰山的直流电气节点 。

最后，柔性化、标准化的时序控制矩阵为独立配电网的黑启动赋予了绝对可靠的“起死回生”之力。在万籁俱寂的脱网黑启动绝境下，固态变压器完全摒弃了传统的硬合闸逻辑，依靠极具智慧的软移相预充电（Soft-Shift Start Modulation）机制，像太极推手一般，从源头上将拓扑内部因电容充电与变压器励磁引发的数十倍致命启动涌流化解于无形。配合构网型（GFM）主储能节点的破冰建网、分布式电池簇之间自适应SOC的无偏公平分配，以及对风光机组实施降维打击般的强制向负载跟踪模式（Load-Tracking）切换操作，整个控制系统极其精密地消化了由各类非线性负荷阶跃投入与新能源随机脉动叠加产生的毁天灭地的暂态冲击。最终，这一整套天衣无缝的组合拳，使得100%依赖电力电子逆变器架构的独立微电网，在遭遇“全黑”瘫痪状态下，依然能够游刃有余地完成完美的自我愈合与全面复苏 。

综上所述，将经由先进SiC技术武装的固态变压器确立为配电网的能量路由器，并深度融合VSG物理惯量模拟机制与跨级拓扑协调控制逻辑，不仅在日常运行中彻底化解了多源强耦合下的高频致命振荡与能量潮流的无序冲突，更在极端灾难面前，赋予了配电网末端节点前所未有的黑启动与孤岛自治能力。可以预见，在不久的将来，伴随人工智能推演算法与数据驱动下的模型预测控制（D-MPC）技术进一步下沉渗透至硬件底层，固态变压器势必将在配电网动态重构、纳秒级故障隔离以及能量的极致精细化管理等更高维度的战场上，释放出令人瞩目的革命性潜力，当之无愧地成为彻底实现“能源互联网”终极愿景的最强技术底座。
