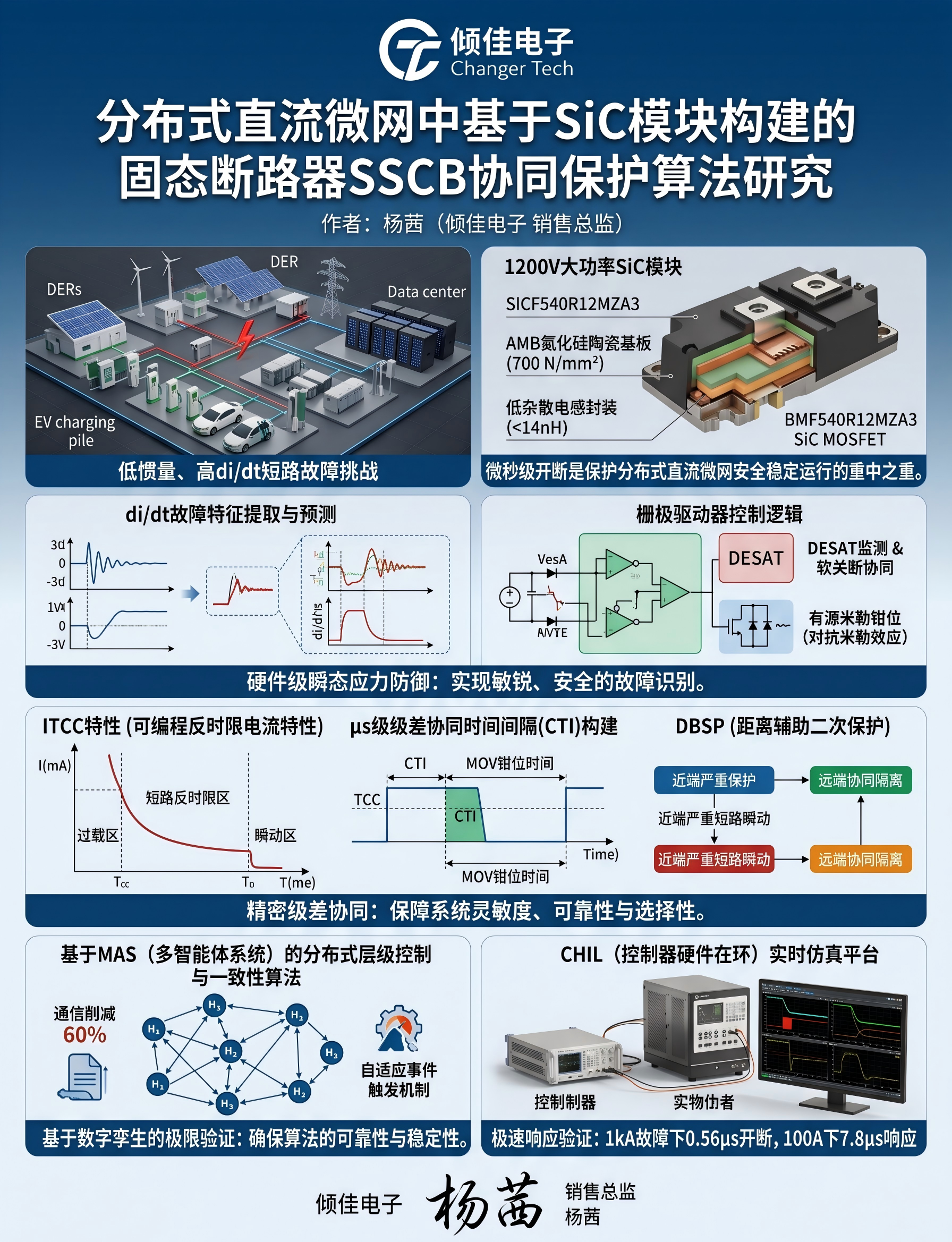

分布式直流微网中的基于SiC模块构建的固态断路器SSCB协同保护算法

倾佳杨茜-死磕固断-分布式直流微网中的基于SiC模块构建的固态断路器SSCB协同保护算法研究

分布式直流微网的发展背景与短路故障的物理机制

在全球能源结构向低碳化、清洁化转型的宏观背景下，分布式直流微网（DC Microgrid）凭借其在系统效率、控制架构复杂度以及高品质电能接入等方面的显著优势，正逐渐成为现代电力系统架构演进的核心方向。在传统的交流配电网络中，光伏发电、燃料电池以及电池储能系统（BESS）等分布式能源（DER）需要经过多级直交（DC-AC）和交直（AC-DC）功率变换才能为电动汽车充电桩、数据中心服务器以及LED照明等原生直流负载供电。直流微网彻底消除了这些冗余的中间变换环节，不仅从根本上避免了交流系统中固有的无功功率补偿、频率同步、相位追踪以及谐波治理等复杂问题，还大幅提升了端到端的电能传输效率 。随着海洋工程（如全电推进船舶的MVDC系统）、航空航天以及偏远地区独立微网的快速发展，直流微网的应用场景正在呈现指数级增长 。

然而，直流微网在展现出巨大应用潜力的同时，其系统保护技术却面临着传统交流电网未曾遭遇的严峻挑战。这种挑战的本质根源在于直流系统极低的物理惯量以及短路故障电流的高频瞬态动力学特性 。当直流微网内部发生极间短路或接地故障时，其暂态过程通常可划分为电容放电阶段、二极管续流阶段以及电网馈流阶段 。在故障发生的最初几百微秒内（即电容放电阶段），并联在直流母线上的大量储能滤波电容会通过阻抗极小的直流线缆迅速放电。由于缺乏交流系统中的线路感抗限制，故障电流的上升率（di/dt）极高，往往在极短时间内即可飙升至系统额定工作电流的数十倍甚至上百倍 。这种突发性的巨大浪涌电流不仅会导致微网母线电压瞬间崩溃，引发大面积停电，还会对系统中的敏感电力电子变流器产生致命的热应力和电动力破坏 。

更为棘手的是，直流故障电流不具备交流电流那样的自然过零点。传统的机械式断路器（Mechanical Circuit Breaker, MCB）依赖于电流过零时进行电弧熄灭，其机械触点的分离与灭弧过程通常需要数十至上百毫秒。而现代电力电子变流器中广泛使用的硅基绝缘栅双极型晶体管（Si IGBT）或二极管，其短路耐受时间（Short-Circuit Withstand Time, SCWT）通常小于10微秒 。机械断路器缓慢的响应速度远远滞后于功率半导体器件的物理破坏极限，根本无法为直流微网提供有效的安全屏障 。因此，学术界与工业界迫切需要一种能够在微秒乃至纳秒级别实现无弧开断的革命性保护设备。

在这一技术需求的强力驱动下，固态断路器（Solid-State Circuit Breaker, SSCB）成为了直流微网保护领域的核心突破口。固断SSCB利用全控型功率半导体器件作为主执行开关，彻底摒弃了机械触点，从而消除了电弧现象，实现了极速的电流切断 。近年来，宽禁带（Wide Bandgap, WBG）半导体材料，尤其是碳化硅（SiC），凭借其远超传统硅（Si）材料的临界击穿电场、更高的电子饱和漂移速度以及卓越的热导率，成为了构建高性能直流SSCB的最优选择 。但是，在多源、多负载、多节点的分布式直流微网中，仅仅拥有极速切断能力的物理硬件是远远不够的。当微网局部发生短路时，如果所有固断SSCB同时动作，将导致微网整体瘫痪；如果动作过慢，又会引发级联故障。因此，如何深入挖掘SiC MOSFET模块的物理极限，并在此基础上设计出具备高灵敏度、高可靠性以及完美选择性（Selectivity）的协同保护算法，成为了保障分布式直流微网安全稳定运行的重中之重 。

碳化硅（SiC）功率模块的材料基础与核心电气特性评估

固态断路器（SSCB）的保护算法设计绝非脱离硬件的纯逻辑推演，算法的时间裕度、判定阈值以及协同级差，均严格受限于底层功率半导体模块的电气特性和热机械极限。因此，对SiC MOSFET模块的静态参数、动态开关特性以及封装材料进行深度剖析，是构建高效协同保护算法的先决条件。

大功率SiC MOSFET模块的电气参数解析

先进的第三代碳化硅芯片技术在降低导通电阻（RDS(on)​）和优化开关损耗方面取得了突破性进展。在固断SSCB的应用场景中，断路器在微网正常运行的绝大部分生命周期内均处于稳态导通状态。较低的导通电阻直接决定了固断SSCB的通态功率损耗，进而影响整个微网系统的传输效率和散热系统成本。为了精确评估不同功率等级下SiC模块的能力边界，本文系统性地对比了基本半导体（BASiC Semiconductor）旗下的四款1200V级别工业级SiC MOSFET半桥模块：BMF240R12KHB3、BMF360R12KHA3、BMF540R12KHA3以及BMF540R12MZA3的核心参数 。基本半导体一级代理商-倾佳电子力推BASiC基本半导体SiC碳化硅MOSFET单管，SiC碳化硅MOSFET功率模块，SiC模块驱动板，PEBB电力电子积木，Power Stack功率套件等全栈电力电子解决方案。

基本半导体授权代理商倾佳电子杨茜致力于推动国产SiC碳化硅模块在电力电子应用中全面取代进口IGBT模块，助力电力电子行业自主可控和产业升级！

参数特性	符号	BMF240R12KHB3	BMF360R12KHA3	BMF540R12KHA3	BMF540R12MZA3	物理单位
封装架构类型	Package	62mm 工业标准	62mm 工业标准	62mm 工业标准	Pcore™2 ED3	-
漏源击穿电压	VDSS​	1200	1200	1200	1200	V
额定连续漏极电流	ID​	240 (TC​=90∘C)	360 (TC​=75∘C)	540 (TC​=65∘C)	540 (TC​=90∘C)	A
极限脉冲漏极电流	IDM​	480	720	1080	1080	A
常温导通电阻 (Typ)	RDS(on)​@25∘C	5.3 (chip)	3.3 (chip)	2.2 (chip)	2.2 (chip)	mΩ
高温导通电阻 (Typ)	RDS(on)​@175∘C	9.3 (chip)	5.7 (chip)	3.9 (chip)	3.8 (chip)	mΩ
极端开通延迟 (@175°C)	td(on)​	56	待测/未公开	89	待测/未公开	ns
极端关断延迟 (@175°C)	td(off)​	124	待测/未公开	256	待测/未公开	ns
最大单管耗散功率	PD​@25∘C	1000	1130	1563	1951	W
内部等效栅极电阻	RG(int)​	2.85	2.93	1.95	1.95	Ω

通过对上述关键电气数据的深度挖掘可以发现，随着模块通流能力的提升，其内部并联的SiC晶粒数量增加，导通电阻呈现出显著下降的趋势。以BMF540R12MZA3为例，在25°C的基准结温下，其芯片级典型导通电阻低至2.2 mΩ 。这种极低的稳态内阻对于降低大容量固断SSCB的热耗散具有决定性意义，使得在自然冷却或轻度风冷条件下构建紧凑型断路器节点成为可能。值得注意的是，SiC材料的导通电阻具有正温度系数特性，当结温（Tvj​）飙升至175°C的极限工作温度时，其阻值会增加至约3.8 mΩ 。这种正温度系数虽然增加了高温下的损耗，但在多芯片并联架构中却是一个极佳的物理特性，它能够自发抑制局部热点，实现天然的均流效应，防止电流集中导致的热击穿。

在固断SSCB的故障切除瞬态过程中，脉冲漏极电流（IDM​）定义了断路器在物理损毁前能够承受的电流绝对上限。对于540A级别的模块，其 IDM​ 达到了惊人的1080A 。协同保护算法的设计原则之一，就是必须确保在任何最恶劣的短路工况下，故障检测与隔离控制环路的总延迟时间所导致的电流攀升峰值，严格限制在1080A的安全边界内。从动态开关特性来看，BMF540R12KHA3模块在175°C极端高温下的关断延迟时间（td(off)​）为256ns，电流下降时间（tf​）仅为40ns 。这种总计不到300ns的硬件物理开断能力，意味着固态执行机构本身不再是限制保护速度的短板，从而为上层中央控制器或边缘计算节点运行复杂的特征提取与协同算法预留了极其充裕的时间裕度。

应对高dv/dt与热机械应力的先进封装与材料技术

SiC MOSFET的高频高速开关特性赋予了固断SSCB微秒级开断能力的同时，也衍生出了极具破坏性的高压频变化率（dv/dt）和高流频变化率（di/dt）问题。在短路开断瞬间，急剧下降的故障电流（高 di/dt）会与封装内部及外部线路的杂散电感（Lσ​）发生强烈的电磁耦合，根据法拉第电磁感应定律（ΔV=Lσ​⋅di/dt），在器件的漏源极两端激发出巨大的过电压尖峰 。如果该尖峰叠加母线电压后超过了模块的击穿电压（VDSS​），将瞬间导致SiC芯片发生不可逆的雪崩损毁 。

为了从物理硬件层面对抗这一效应，先进的SiC模块在封装架构上进行了深度革新。以Pcore™2 62mm系列及ED3系列为例，其内部通过多层层叠母排技术、优化键合线路径以及对称式端子布局，实现了极其优异的低杂散电感设计，在配备纯铜基板的测试条件下，其内部杂散电感被严格控制在14nH及以下（标准测试环境设定为30nH） 。这种超低感抗架构从源头上削弱了 di/dt 带来的过电压冲击，显著减轻了外部有源钳位电路或MOV（金属氧化物压敏电阻）吸收回路的能量吸收负担。

此外，短路故障开断是一个伴随着剧烈焦耳热释放的瞬态过程。在短短几微秒内，成百上千安培的电流与极高的端电压同时存在于器件两端，导致结温以极高的速率（dT/dt）飙升。这种瞬间的热膨胀会在芯片、焊料层与绝缘基板之间产生巨大的热机械剪切应力。传统硅基IGBT模块广泛采用的氧化铝（Al2​O3​）或氮化铝（AlN）陶瓷覆铜板，在材料力学属性上存在固有的脆性缺陷。虽然氮化铝具有170 W/m⋅K的高热导率，但其抗弯强度仅为350 N/mm2，断裂韧性也仅有3.4 MPam​ 。在固断SSCB经历多次短路开断引发的严酷温度冲击后，Al2​O3​ 和 AlN 基板极易在铜箔与陶瓷的交界面萌生微裂纹，进而演变为大面积的分层剥离，最终导致热阻剧增和器件热击穿烧毁。

为了彻底突破这一可靠性瓶颈，工业级与车规级SiC模块全面引入了活性金属钎焊（AMB）工艺制备的氮化硅（Si3​N4​）陶瓷基板。相较于传统材料，Si3​N4​ 展现出了革命性的力学强化特性：其抗弯强度高达700 N/mm2，断裂韧性达到6.0 MPam​ 。得益于这种卓越的机械坚固性，即便氮化硅的本征热导率（90 W/m⋅K）略逊于氮化铝，封装工程师也可以通过将陶瓷层厚度减薄至360µm（AlN通常需要630µm）来补偿热阻，从而实现相近甚至更优的整体散热性能 。更为关键的是，在极其苛刻的1000次深度温度冲击循环可靠性老化测试中，Si3​N4​ AMB基板依然能够保持完美无瑕的物理接合强度，未出现任何微观分层现象 。这种在极端热机械应力下的物理韧性，为固断SSCB在分布式微网中长期免维护、高频率响应真实故障的运行提供了坚不可摧的底层硬件保障。

驱动层面的硬件保护机制与瞬态应力防御

处于控制算法与SiC功率模块之间的栅极驱动器（Gate Driver），是整个固断SSCB保护体系中承上启下的核心中枢。由于SiC MOSFET的跨导（gm​）特性不同于硅基器件，且其具有极小的芯片面积和极快的开关响应，驱动器必须集成高度定制化的硬件级自我保护电路，以防御高频开关带来的瞬态干扰，并作为系统级协同保护算法失效时的最后一道安全底线。

应对米勒效应的有源钳位机制

在半桥结构的变流器或通过反向串联构建的双向固断SSCB应用中，SiC MOSFET面临的最严峻挑战之一是寄生米勒效应（Miller Effect）引发的桥臂直通或器件误导通 。当同一桥臂的一侧开关管以极高的 dv/dt（高达50~100 kV/µs）导通时，剧烈的电压跃变会通过处于关断状态的对侧开关管的栅漏寄生电容（即米勒电容 Crss​，例如BMF540R12MZA3在25°C时的典型值为0.07nF ）注入庞大的瞬态位移电流（Igd​=Crss​⋅dv/dt） 。这股瞬态电流流经关断回路的栅极电阻（RG(off)​）时，会在器件的栅源两端激发出一个正向电压尖峰。

碳化硅材料的一个显著特性是其栅极阈值电压（VGS(th)​）相对较低，且具有强烈的负温度系数。以实测数据为例，某典型SiC模块在25°C时的开启电压为2.71V，但当系统满载运行，结温上升至175°C时，该阈值会大幅衰减至1.85V 。这意味着在高温工况下，即便是微小的米勒电流在栅极引起的电压扰动，也极易突破1.85V的危险红线，导致本应处于阻断状态的器件瞬间被重新开启，引发灾难性的直通短路电流。

为了彻底消除这一隐患，针对SiC MOSFET的专业驱动芯片（如BTD25350系列双通道隔离驱动器）强制引入了副边有源米勒钳位（Active Miller Clamp）功能 。其硬件工作机制为：在驱动芯片内部并联一个具有极低导通阻抗的小型辅助MOSFET，并将其漏极直接连接至SiC模块的栅极（Clamp引脚）。当控制逻辑下达关断指令后，驱动器内部的精密比较器会持续监测栅源电压。一旦检测到 VGS​ 降至安全阈值（通常设定为2.0V至2.2V）以下，辅助MOSFET将瞬间导通，为米勒位移电流提供一条直接通往负偏压电源轨（如-4V或-5V）的极低阻抗旁路泄放通道 。这一机制犹如一道坚固的物理闸门，将栅极电位牢牢锁死在负压区域，彻底免疫了无论多么极端的 dv/dt 扰动所引发的误动作风险。

退饱和检测（DESAT）与软关断（Soft Turn-off）协同

在应对真正的外部系统级短路故障时，驱动板自身的退饱和（Desaturation, DESAT）检测电路承担着第一线排雷兵的角色。相较于同等电压电流规格的硅基IGBT，SiC MOSFET拥有更小的芯片物理面积，这使得其在短路期间的热容量更低，热流密度更大。当故障发生导致大电流流过器件时，高额的焦耳热会迅速积聚在极小的晶圆体积内，使其短路耐受时间（SCWT）通常被压缩至2µs至4µs的极限范围内，同时其临界破坏能量（Ecr​）也显著低于IGBT 。这要求保护电路必须具备极端的敏锐度。

DESAT电路通过一个高压快恢复隔离二极管实时监测SiC MOSFET导通状态下的漏源极压降（VDS(on)​）。在正常负荷下，由于 RDS(on)​ 极低，VDS(on)​ 仅为几伏特；而当短路发生，电流急剧飙升导致器件脱离欧姆区进入饱和区（或类饱和区）时，VDS​ 会瞬间攀升至数十甚至数百伏特 。一旦监测引脚电压超越预设的容差阈值（并经过几百纳秒的消隐时间 tblank​ 以滤除开通初期的振铃干扰），驱动器将立即判定系统发生硬短路。

然而，识别故障仅仅是保护的第一步，如何安全地切除故障同样充满挑战。在高达数千安培的短路电流下，如果驱动器以最快速度（如采用标称的 1.2Ω 或 1.8Ω RG(off)​）将栅极电压拉至负压，将产生极端的 di/dt。此时微网线路电感和封装寄生电感将产生巨大的反电动势尖峰，足以击穿SiC晶片的绝缘氧化层。为此，一种被称为“软关断（Soft Turn-off）”的高级保护策略被深度集成到驱动逻辑中 。

当DESAT保护被触发时，软关断机制会接管传统的关断路径。驱动器不再通过常规的低阻通道放电，而是切换至一条串联了高阻值电阻（例如几十欧姆）或通过恒流源模式来缓慢释放栅极电荷的旁路。这一过程人为地延长了器件的下降时间（tf​），从而平滑了短路电流的衰减斜率（降低了 di/dt），将关断瞬态过电压抑制在器件的安全工作区（SOA）范围内 。实验数据确凿地证明，基于DESAT与软关断协同的底层硬件保护电路，能够将整体的故障探测与安全隔离响应时间压缩至2µs以内，完美契合了SiC MOSFET微小且脆弱的短路耐受时间窗口 。

此外，完善的驱动方案还包含防直通互锁（Anti-shoot-through Interlock）和欠压锁定（UVLO）功能。防直通逻辑通过硬件或低级固件监控同一桥臂上下两管的PWM输入信号，一旦检测到死区时间不足或逻辑错误导致双高电平，将强制封锁输出信号，防止内部短路灾难的发生 。而UVLO则持续监控正负驱动电压的健康状态，避免因供电不足导致SiC MOSFET运行在具有灾难性损耗的线性放大区。这些底层的硬件自我防卫机制，为上层直流微网的全局协同保护算法构建了一个不可逾越的安全地基。

极速故障特征提取与多维智能检测算法

在确保了SiC 固断SSCB具备可靠的底层开断能力后，协同保护系统向上延展的关键在于如何极速且精准地感知分布式直流微网中的故障信号。传统交流电网主要依赖均方根（RMS）过流保护，但在低惯量、无源阻抗支撑的直流微网中，电流以指数级速度飙升，等待电流越过静态绝对阈值的传统方式会导致极其严重的故障延迟，从而引发换流器闭锁或永久性损坏 。因此，基于瞬态微积分特征提取的高级检测算法成为了研究的焦点。

基于电流变化率（di/dt）的超前预测与降噪优化

在直流微网发生金属性短路（低阻抗短路，LIF）的瞬间，等效电路可以被简化为一个由线路电阻（R）、线路电感（L）以及直流母线支撑电容（C）构成的二阶RLC欠阻尼或临界阻尼响应系统 。根据基尔霍夫电压定律（KVL）和电感微分方程，故障发生初始时刻（t=0+），电容尚未显著放电，母线电压 VDC​ 几乎全部施加在故障回路的等效电感上。因此，短路电流的一阶导数（即电流上升率 di/dt）在故障萌生的第一微秒内便达到了理论最大值（di/dt≈VDC​/L） 。

这种物理现象为极速保护提供了绝佳的理论基础。基于 di/dt 的超前预测算法无需等待电流绝对值攀升至破坏性水平，只需通过硬件微分电路或高频数字采样处理器连续计算相邻时间窗口的电流差值。一旦 di/dt 越过设定的动态门限，保护装置即可判定故障发生。对于需要协调配合的分布式网络，当下游线路短路时，距离故障点电气距离最近的固断SSCB将观测到最为陡峭的 di/dt 曲线，利用这一天然的幅值差异，便可初步实现故障方向的判断与故障区段的定位 。

然而，在充满电力电子开关的真实微网环境中，单纯依赖 di/dt 算法暴露出显著的脆弱性。系统在执行大功率负载的突加突卸、变流器高频脉宽调制（PWM）切换操作，乃至正常重合闸瞬间的涌流，都会产生丰富的暂态高频电流谐波。这些非故障暂态同样会激发极高的 di/dt 值，极易跨越静态 di/dt 保护阈值，导致固断SSCB发生令人头疼的误动作（Nuisance Tripping） 。此外，对于具有一定过渡电阻的高阻抗故障（High Impedance Fault, HIF），由于阻尼增大，di/dt 峰值会被大幅削弱，导致该算法失去灵敏度甚至面临保护拒动的风险 。

为了在灵敏度与抗干扰性（鲁棒性）之间取得平衡，当代保护算法开始引入多维度的特征提取工程。一种前沿方案是计算电流的二阶导数（d2i/dt2），通过监测二阶导数的奇异点（Singularity Detection）并结合数学形态学（Mathematical Morphology）滤波器，能够有效剥离高频噪声并准确提取真实的故障特征沿 。另外，无迹卡尔曼滤波（Unscented Kalman Filter, UKF）等状态观测器技术也被引入，通过对系统状态矩阵的实时最优估计，不仅实现了纳秒级的数据平滑，还能在并网与孤岛双模式下准确识别高达上百欧姆的高阻抗故障，大幅提升了检测算法的全天候适应能力 。

距离保护与多端差动协同

为了彻底克服 di/dt 在长距离馈线末端灵敏度衰减的问题，基于阻抗演算的距离保护（Distance Protection）与多端差动协同算法被引入直流微网的保护库中。与交流系统依赖相量计算不同，直流距离保护利用故障暂态时本地测量的电压降（ΔV）与电流变化量（ΔI），通过求解时域微分方程直接逼近等效故障距离 。如果解算出的距离数值落入预先划定的核心保护区（Zone 1），则本地固断SSCB毫无延迟地执行瞬动跳闸。

在多源供电的复杂环状或网状（Meshed）微网拓扑中，故障电流会从多个方向同时汇入短路点。此时，仅依靠单端测量数据往往难以保证绝对的选择性。基于通信辅助的线路差动保护（Differential Protection）虽然需要依赖光纤或5G高速通信链路传输两端电流数据，但其能够通过严格比较流入与流出受保护区段的电流矢量和（基于基尔霍夫电流定律），实现绝对精准的故障区段隔离 。为了规避通信延迟可能带来的失效风险，学术界正致力于研发通信极简化的方向比较保护策略——仅传递简单的数字逻辑高低电平（表示电流流入或流出状态）而非庞大的采样数据包，以此实现速度与精度的完美兼容 。

固断SSCB选择性协同保护算法与反时限时间级差

当分布式直流微网中部署了大量的SiC SSCB后，微网保护体系的核心诉求从单一的“切得快”演进为“切得准”。即在确保人员安全和设备不被烧毁的前提下，必须具备完美的选择性（Selectivity）：仅由距离故障点物理位置最近的主保护（Primary Protection）固断SSCB动作以隔离最小规模的故障区段，而微网的其他健康分支必须保持连续的不间断供电 。这要求上游后备保护固断SSCB与下游主保护SSCB之间，必须建立严密且可靠的时间级差（Time Grading）协同机制。

基于ITCC的可编程反时限电流保护特性

在缺乏全局中央控制器的高速通信辅助下，基于本地电压电流信息实现选择性协同的最有效途径是引入可编程的反时限电流特性（Inverse Time-Current Characteristics, ITCC）算法 。这种算法的灵感源自传统机械断路器的热磁脱扣曲线，但在基于DSP/MCU控制的SiC SSCB中，该曲线可以被无限精细地数字化塑形与重构。

典型的ITCC保护算法将故障响应空间划分为三个协同区段：

过载保护区（Overload Region） ：针对电流超过额定值但未达到短路级别的缓慢升温工况。该区段的延时曲线主要依据SiC MOSFET及配套线缆的稳态热阻网络和长期热容能力进行设定，响应时间通常在秒级至分钟级跨度 。

短路反时限保护区（Short-circuit Region） ：针对低阻抗或金属性短路。在该区段内，动作时间与故障电流的平方（I2t）严格成反比——故障电流越庞大，导致芯片结温触及极限（如175°C）的速度越快，固断SSCB下达跳闸指令的时间就越短 。

瞬动保护区（Instantaneous Tripping Region） ：当检测到的短路电流逼近器件的物理破坏阈值（例如BMF540系列模块的 IDM​ 1080A），为了挽救硬件，算法将强制废除一切协同等待机制，触发最高优先级的零延迟关断 。

微秒级协调时间间隔（CTI）的精确构建

通过配置极为陡峭的反时限曲线（如 Very-ITCC 或 Extreme-ITCC），上游和下游的固断SSCB在面对同一短路电流时，会解算出不同的延迟动作时间。上游固断SSCB的延时设定必须大于下游固断SSCB，二者之间的时间差被称为协调时间间隔（Coordination Time Interval, CTI） 。

在交流电网中，由于存在过零点，CTI通常被宽泛地设定在数百毫秒量级（如200ms-300ms）。然而，在低惯量的直流微网中，整个系统的奔溃往往在几毫秒内发生。因此，面向SiC SSCB协同的CTI必须被极端压缩至微秒（μs）级别 。

确立微秒级CTI并非简单的时间相加，它受到多种复杂非线性物理过程的深刻制约，如果计算不当，将不可避免地导致上游断路器误动（Miscoordination） 。一个安全且稳健的微秒级CTI必须严格涵盖以下四个关键时间要素： 首先是下游主保护固断SSCB的故障判定与数字处理延迟，这取决于微控制器ADC采样频率及ITCC算法运算周期。其次是SiC MOSFET的物理响应时间，如前文分析，BMF540R12KHA3模块的开断总时间（td(off)​+tf​）在高温下约为300纳秒，这部分硬延迟不可忽略 。

最为关键的是第三个要素：缓冲吸收网络（如金属氧化物压敏电阻MOV或RCD电路）的钳位泄放时间 。当SiC晶体管完全截止后，由于直流线路寄生电感庞大的磁场储能（E=21​LI2），短路电流并不会瞬间归零，而是全部换流至并联的MOV支路中进行热耗散。在此期间，故障电流将呈现非线性衰减的“拖尾”现象。如果上游固断SSCB的CTI未将这段长达数微秒至数十微秒的MOV导通时间计算在内，上游算法在检测到持续存在的短路电流时，极易因“失去耐心”而提前发出跳闸指令，导致微网级差配合彻底失败 。最后，还需要叠加一个安全裕度，以吸收各种直流电流传感器的硬件测量误差和温度漂移漂移。

距离辅助二次保护（DBSP）应对近端短路挑战

尽管精密计算的ITCC与微秒级CTI为无通信协同提供了一个完美的理论框架，但在极端的物理工况下仍暴露出致命的盲区。当毁灭性的短路故障点恰好位于紧邻上游后备固断SSCB的区域（即微网母线侧近端短路）时，由于线路阻抗极低，短路电流的上升斜率将极为恐怖。如果此时上游固断SSCB仍然死板地遵循ITCC时限，痴痴等待下游根本不会动作的主保护超时，在短暂的微秒级等待期内，故障电流极有可能瞬间击穿SiC模块的极限脉冲耐受界限（IDM​），导致造价高昂的上游配电节点灰飞烟灭 。

为了拯救这一系统性缺陷，先进的协同方案引入了基于距离测量的二次辅助保护算法（Distance-Based Secondary Protection, DBSP）作为ITCC的安全兜底 。DBSP逻辑并联运行于主控制流中，它实时监测本地的电压突降深度与电流导数，动态解算故障阻抗。当DBSP研判出当前属于近端严重短路，且短路点明确位于本级固断SSCB辖区前端时，算法将立即行使“一票否决权”，强行旁路（Bypass）所有基于CTI的延迟协同逻辑，直接触发瞬动跳闸指令。这种混合型协同保护策略（Hybrid Coordinated Strategy）在不破坏远端故障时间级差选择性的前提下，完美兼顾了近端严重故障的极速自保，大幅削减了故障释放的总能量（I2t），从根本上提升了多源微网架构的安全韧性与抗毁能力 。

分布式层级控制、一致性算法与多智能体（MAS）自适应协同

随着直流微网规模的扩张以及高渗透率可再生能源（如光伏、风电）和异构储能系统的广泛接入，微网内部的潮流流向日益复杂多变。基于本地参数固定预设的ITCC协同算法在应对网络拓扑频繁重构（如孤岛模式切换、微源即插即用）时，暴露出灵活性不足、极易导致保护整定失效的短板。在此背景下，基于微网宽带或窄带通信网络的分布式多智能体系统（Multi-Agent System, MAS）与协同一致性算法（Consensus-based Algorithms），代表了直流微网运行控制与全局自适应保护的最前沿探索 。

传统下垂控制的困境与三层分布式控制架构

在由多个分布式电源并联供电的直流微网中，变流器群控制的首要目标是维持全局直流母线电压的稳定，并确保各电源节点按照自身额定容量按比例承担负载电流，防止个别节点过载崩溃。传统的控制范式广泛依赖基于虚拟阻抗的下垂控制（Droop Control） 。这种去中心化的初级控制手段无需通信线路，依靠本地测量量即可运行。然而，下垂控制在物理机制上面临着难以调和的矛盾：微网内部馈线长度各异导致线缆电阻分布不均，为了实现高精度的电流均分，必须人为设定较大的下垂系数（虚拟电阻）；但这会不可避免地导致网络末端节点面临严重的母线电压跌落，严重恶化电能质量，甚至触发低压保护闭锁 。

为了从根本上破解“电压恢复”与“精确均流”之间的零和博弈，研究者们构建了一套严密的分布式三层控制架构（Hierarchical Control Architecture） 。

初级控制层（Primary Control） ：依然保留底层的下垂控制机制，确保微网在面对负载突变时具备极速的功率自平衡能力与阻尼特性，维持系统的动态基线稳定 。

次级控制层（Secondary Control） ：这是整个架构的灵魂所在。在这一层，彻底抛弃了脆弱的集中式主机调度，转而采用基于图论（Graph Theory）的分布式一致性算法 。网络中的各个分布式控制节点（Agent）仅通过稀疏的通信网络与其物理或逻辑上的“邻居节点”进行有限的状态信息交换（如本地输出电流占比、平均电压偏差）。通过局部的迭代交互，各节点最终在全球范围内逼近一个一致的数学期望值。次级控制器据此生成补偿信号，动态调整初级下垂曲线的截距和斜率，从而在消除电压稳态偏差的同时，实现了趋近完美的无静差比例均流 。

三级控制层（Tertiary Control） ：位于架构顶端，主要负责长周期的能量管理优化、储能单元的荷电状态（SoC）均衡管理以及与大电网之间最优经济调度的功率参考指令下达 。

一致性算法在固断SSCB自适应协同保护中的创新应用

分布式一致性算法在解决了微网稳态潮流分配的顽疾后，其去中心化、抗单点故障的数学特性被迅速移植并创新性地应用于固断SSCB的动态协同保护域。在基于多智能体（MAS）的保护框架内，微网中的每一台配备了智能电子控制单元（IED）和SiC MOSFET的固断SSCB都被抽象为一个具备独立思考能力的智能体 。

在保护协同中，当微网某处发生短路故障时，临近的多个固断SSCB智能体首先利用内置的 di/dt 检测硬件进行微秒级的本地预判，生成初步的故障标志位。随后，这批涉事智能体立即通过通信网络向其相邻智能体广播包含电流导数方向、电压跌落深度的状态向量矩阵。利用一致性算法的快速收敛特性，各个离散的固断SSCB节点能够在极短的时间窗口内对全网的故障形貌达成全局“共识（Consensus）” 。一旦共识达成，系统便具备了极高的置信度来锚定故障的精确空间坐标。此时，由多智能体网络自动下发指令，命令唯一切断故障必需的那些固断SSCB执行永久不可逆跳闸，而指挥其他因电容放电暂态引发误判的健康区段固断SSCB执行自动重合闸（Reclosing）动作，从而以最高效的姿态实现了整个直流微网的故障自愈（Self-healing）与健康供电恢复 。

这种基于MAS的保护协同架构呈现出无与伦比的强健性。由于不存在处于单点故障风险中的中央控制服务器，局部通信链路的瘫痪或个别节点的损毁绝不会导致全网保护瘫痪。更为惊艳的是，当微网因为分布式光伏的投退、微源的即插即用而发生拓扑重构时，分布式一致性协议能够动态感知拉普拉斯连接矩阵（Laplacian Matrix）的演变，自动完成全局控制权重的重分配与保护阈值的自适应重整定，实现了真正意义上的一劳永逸的自适应保护（Adaptive Protection） 。

突破通信瓶颈：自适应事件触发机制的融合

尽管基于通信的分布式一致性保护算法在逻辑推演上趋近完美，但在工程落地时却遭遇了严酷的物理挑战。直流短路故障的演化速度以百微秒计，如果在此时刻海量的固断SSCB节点同时在以太网或无线信道中高频次广播状态数据，即使是工业级的光纤环网也极易因为数据风暴而发生通信拥塞与报文排队延迟 。任何毫秒级的通信滞后，都将使得保护指令到达时，SiC MOSFET早已被爆表的故障电流烧蚀殆尽。

为了彻底击碎这一带宽瓶颈，控制理论学者将自适应事件触发机制（Adaptive Event-Triggered Mechanisms）深度嵌合进分布式一致性控制协议之中 。这一创新机制从根本上颠覆了传统工业控制中资源浪费严重的“周期性等时采样-广播”范式。在其逻辑中，算法构建了一个高度精密的混合触发函数，该函数不仅包含本地状态变量的实时偏差（如电压波动幅度、电流突变率），还引入了一个随时间指数级衰减的惩罚项。只有当且仅当智能体监测到的本地状态特征变化量彻底撕裂了这道动态调整的安全阈值包络线时，它才被允许向网络释放数据包 。

基于严密的李雅普诺夫稳定性理论（Lyapunov Stability Theory）推演，该机制不仅在数学上被严格证明能够彻底规避系统的芝诺行为（Zeno Behavior，即避免在有限时间内引发灾难性的无限次密集触发），而且在控制性能上实现了卓越的收益。大规模仿真数据令人振奋地显示，在应对负载瞬态跳变甚至短路工况时，自适应事件触发机制能够在维持极其严苛的微网电能指标（母线电压波动抑制在±0.5%极限偏差内，多机并联比例均流精度高达98%）的同等前提下，将整个微网通信网络的数据吞吐量和通信频次暴力削减了60%之多 。这种通信资源的极大释放，确保了在紧急故障瞬间，通信带宽能够毫无阻碍地让位于最关键的跳闸协同握手信号。通过这种软硬结合的极致优化，网络化协同保护系统的整体通讯收敛时延被成功压缩，使得其终于在时效性上足以与底层SiC MOSFET硬件那令人惊叹的亚微秒级切断能力形成完美闭环。配合人工智能领域（如人工神经网络，ANN）的深度植入，控制器的瞬态响应敏锐度得到了进一步的升华，为应对高度不确定的可再生能源出力波动筑起了终极防线 。

基于控制器硬件在环（CHIL）的保护算法极限验证

在将上述涵盖逆时限特性（ITCC）、自适应事件触发与一致性算法等错综复杂的协同保护策略真正部署到造价数百万乃至千万美元的兆瓦级直流微网之前，必须经过极其严苛的安全验证。在全功率物理平台上直接进行兆安级的破坏性人工短路实验，不仅耗资巨大，更伴随着毁灭设备甚至危及人身安全的巨大风险。因此，利用数字孪生理念的控制器硬件在环（Controller Hardware-in-the-Loop, CHIL）实时仿真技术，已成为检验固断SSCB协同算法可靠性与稳定性不可或缺的标准范式与核心利器 。

先进的CHIL闭环测试平台巧妙地在虚拟与现实之间架起了一座高保真的桥梁。在其架构中，利用算力强大的高性能实时数字仿真器（如RTDS或基于超大规模FPGA集群的平台）在虚拟空间内以微秒乃至纳秒级步长，超高精度地模拟分布式的直流微网生态环境。这不仅包括长距离电力线缆复杂的阻抗-导纳分布参数模型、光伏/储能等异构分布式电源的高度非线性动态特征，还细致入微地构建了各类恒功率或非线性脉动负载模型 。与此同时，真正承载着核心协同保护C代码与多智能体网络协议的物理微控制器（MCU/DSP硬件实体）作为被测设备（Device Under Test），通过极低延迟的模拟I/O与高速数字总线无缝接入这一虚拟世界，实施着与真实电网毫无二致的高速数据握手与闭环干预 。

为了使CHIL仿真平台能够洞察物理世界最细微的严酷考验，虚拟环境中的SiC MOSFET建模绝不能停留在简单的理想开关层面。尖端的仿真模型精细入微地刻画了器件在纳秒级开关暂态中，内部极小结电容充放电所主导的高度非线性波形，甚至是阈值电压的剧烈温度漂移特性。此外，它还必须高保真地复现短路电流被极速斩断的瞬间，那股因巨大 di/dt 与回路杂散电感激战而喷发出的毁灭性瞬态过电压，以及能量如何痛苦地在MOV与RCD缓冲吸收网络中挣扎泄放的全过程 。

在对多台固断SSCB进行复杂的级联协同性能大考时，CHIL平台展现出了令人叹为观止的灵活性。研究人员可以随心所欲地向系统中注入海量严苛甚至变态的测试场景：譬如模拟大功率非线性负载暴力突投所引发的数百安培瞬态浪涌涌流，藉此严苛检验ITCC算法是否具备足够的“定力”以抗击误动（Nuisance Tripping）；或是在微网的不同馈线深度、不同拓扑分支处，随机施加具有零欧姆或高阻抗特性的金属性/电弧接地短路，以冷酷审视上下游主后备固断SSCB之间的级差配合（Time Grading）是否精确无误，其选择性隔离是否干脆利落 。

从这些高保真的CHIL实验中涌现出的海量数据，往往能揭示纯理论分析难以触及的工程黑洞。例如，实验数据触目惊心地表明，在切断高达1.2 kA的狂暴故障电流时，固断SSCB模块所承受的瞬态功率冲击竟能瞬间飙升至256 kW，这对整个系统的热力学底线构成了极限施压。更令人深思的是，借助CHIL的高频观测，研究人员发现了一个极具颠覆性的现象：缓冲电容的充电过程深刻重塑了固断SSCB的实际响应时间轮廓。在处理较为温和的100A轻度短路用例时，系统的整体响应时间竟然长达7.8μs；而面对1kA的极限爆表短路用例时，由于电容被更狂暴的电流极速充满，响应时间反而缩短至不可思议的0.56μs 。这种高达14倍的时延落差与非线性的硬件动作时间倒挂，对传统的基于恒定延时预设的协同策略发出了最严厉的警告，深刻印证了研发融合动作时间动态补偿机制的自适应协同算法是何等的紧迫与必要。CHIL技术不仅为这些智能算法提供了一个安全、成本可控且可无限复现的“试炼场”，极大加速了参数的寻优迭代与控制盲区的扫除，更为基于SiC的直流微网整体保护体系最终跨越“死亡之谷”走向规模化工业落地，铺就了一条最为坚实的康庄大道 。

结论与未来展望

综上所述，在分布式直流微网系统无自然过零点且短路电流呈指数级飙升的严酷背景下，以碳化硅（SiC）MOSFET功率模块为核心构建的固态断路器（SSCB），凭借其极低的稳态导通损耗与微秒至纳秒级别的无弧极速开断能力，为解决这一世纪级保护难题提供了无可替代的物理硬件载体。通过对BMF540R12MZA3等系列1200V大功率先进SiC模块的深度剖析可知，配合高达 700 N/mm2 抗弯强度的高性能氮化硅（Si3​N4​）AMB基板、杂散电感低于14nH的极致封装工艺，以及融合了副边有源米勒钳位与退饱和（DESAT）软关断机制的智能独立驱动电路，固断SSCB在应对由极高 dv/dt、di/dt 引发的电磁干扰及毁灭性热机械应力时，展现出了令人瞩目的物理强健性与坚不可摧的底层可靠性。

然而，直流微网系统级的绝对安全绝非单纯依靠堆砌极速硬件所能达成，它更是一门高度依赖于软硬件深度融合与群体智能的协同艺术。通过在底层引入能够抗击噪声干扰并剥离高频涌流的高阶电流变化率（d2i/dt2）与阻抗特征检测机制，并在中层控制中植入可灵活编程的反时限电流特性（ITCC）与基于故障距离辅助的二次保护（DBSP）策略，研究人员成功跨越了微秒级协调时间间隔（CTI）的计算鸿沟，确保了面对近端爆表短路与远端隐蔽故障时，系统都能做出兼顾极速自保与精准选择性的无通信本地隔离。而在面对拓扑频繁重构、潮流极度复杂的现代网状微网时，融合了多智能体系统（MAS）的分布式层级控制架构则展现出了降维打击般的强大潜力。借助严密规避芝诺行为的自适应事件触发机制，极大程度释放了通信带宽（数据量削减60%），确保了分布式一致性算法能够以极高的时效性，通过微网各节点的局部状态交互，动态重构全局保护逻辑与自适应调整级差阈值，从根本上消灭了中央控制服务器单点失效的系统性灾难隐患。

展望未来，基于SiC技术的固断SSCB协同保护体系依然在持续的演进与革新中面临诸多挑战与旷阔的前景： 首先，随着直流输电向更高电压等级（如中压直流配电 MVDC，甚至柔性直流 HVDC）纵深发展，单管SiC模块的耐压已无法满足需求。基于多芯片精细直接串并联或采用模块化多电平变流器（MMC）集成架构的超高压柔性固态保护装备研制，迫切需要攻克更为苛刻的纳秒级动态均压均流与同步光纤隔离驱动难题 。其次，数字化与智能化的浪潮将不可阻挡地重塑保护体系的大脑。如何将更前沿的人工智能技术（如深度双向神经网络、无模型强化学习）以极低延迟的边缘计算形态深度植入固断SSCB的本地微控制器中，从而赋予其在极其恶劣的电磁噪声背景下，对诸如高阻抗间歇性电弧故障等极微弱、极模糊故障特征的“直觉”泛化识别能力，将是提升保护系统智能韧性的核心爆发点 。最后，从实验室的理论仿真与CHIL测试迈向大规模的商业化部署，全行业亟待推进跨设备形态、跨供应商壁垒的高速通信协议与协同控制标准化的建立。唯有在底层材料科学、功率电子硬核技术与分布式智能控制理论的持续深度交融与无缝碰撞中，分布式直流微网方能彻底挣脱安全性的枷锁，真正开启一个安全、极致高效且充满自愈韧性的低碳清洁能源新纪元。
