PT153S完美替代RTL8153B方案|PT153S直接替代RTL8153设计原理图

PT153S是一款高效性能较好的国产千兆网口芯片，它采用最先进的DSP技术和混合模式信号技术，通过CAT 5 UTP电缆或CAT 3 UTP（仅10Mbps）电缆提供高速传输。实现诸如交叉检测和自动校正、极性校正、自适应均衡、串扰消除、回声消除、定时恢复和纠错等功能，以提供鲁棒的传输和接收能力。 PT153S采用USB 3.2 Gen 1，为主机和设备之间的数据交换提供更高的带宽和改进的协议。USB 3.2 Gen 1还提供更先进的电源管理功能，以实现节能。PT153S支持高级配置电源管理接口（ACPI）—支持支持操作系统定向电源管理（OSPM）的现代操作系统的电源管理—以实现尽可能高效的电源管理。除了ACPI功能外，在ACPI和APM（高级电源管理）环境中还支持远程唤醒（包括AMD Magic Packet和Microsoft唤醒帧）。

PT153S支持Microsoft唤醒数据包检测（WPD），以向操作系统提供唤醒帧信息，例如，PatternID、OriginalPacketSize、SavedPacketSize、SapedPacketOffset等。WPD有助于防止不必要/未经授权唤醒正在睡眠的计算机。

PT153S支持“RealWoW！通过互联网远程唤醒睡眠PC的技术。此功能允许PC在需要之前保持低功耗睡眠状态，以降低功耗。

PT153S参数与性能：

PT153S硬件部分

集成10/100/1000M收发器

具备下一页功能的自动协商

支持USB 3.2 Gen 1和USB 2.0HS/FS

支持CDC-ECM

支持链路电源管理（LPM）、超高速的U1／U2/U3，以及高速的L1/L2

支持配对交换／极性／偏态修正

交叉检测与自动校正

PT153S EEPROM接口

嵌入式一次性密码存储器可以替代外部EEPROM

内置3.3伏LDO稳压器

内置1.2V开关稳压器

支持可定制的LED灯

支持硬件CRC（循环冗余检查）功能

用GPIO针禁用局域网

支持25MHz晶体信号

支持25MHz振荡器

SPI闪存接口

支持Legacy PXE (eHCI和xHCI）和UEFI PXE

综上所示：PT153S与RTL8153硬件性能方面跟RTL8153是一致的，其中不同的地方在于：

1.原设计的RTL8153有外置的1.0V DCDC位置的线路，PT153S可以直接替代RTL8153

2.原设计中，有预留外置1.0V DCDC位置的线路，也不用改，PT153S直接替换掉RTL8153且贴上1.0V DCDC器件。

3.原设计中采用了内部供电，无外置1.0V DCDC，需要改一下线路，加上外置1.0V DCDC供电器件即可。

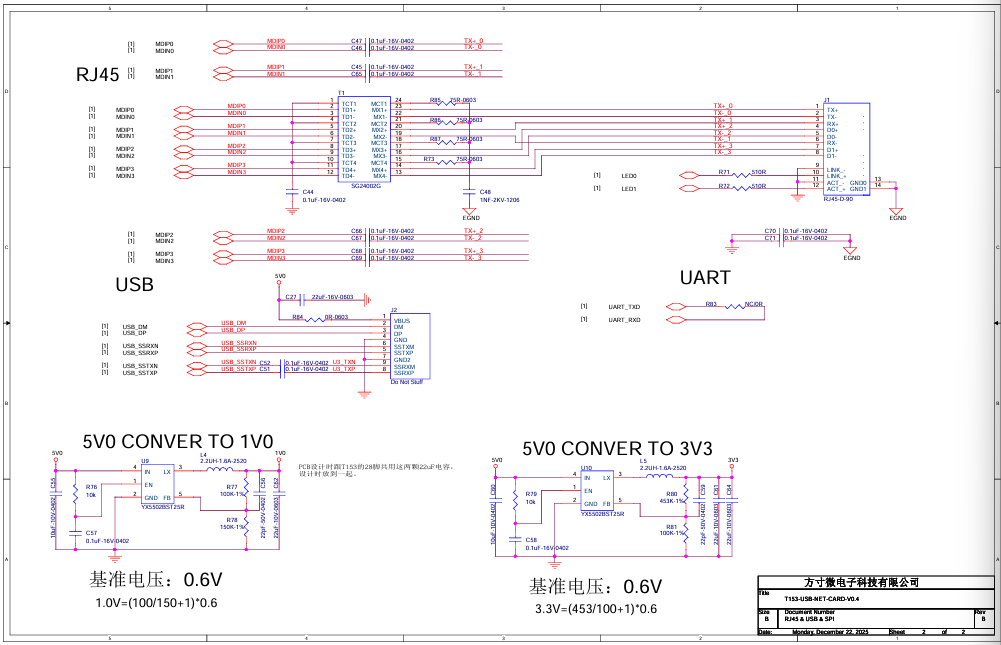

PT153S替RTL8153设计千兆网口电路，详细替代电路原理图可参照以下所示：

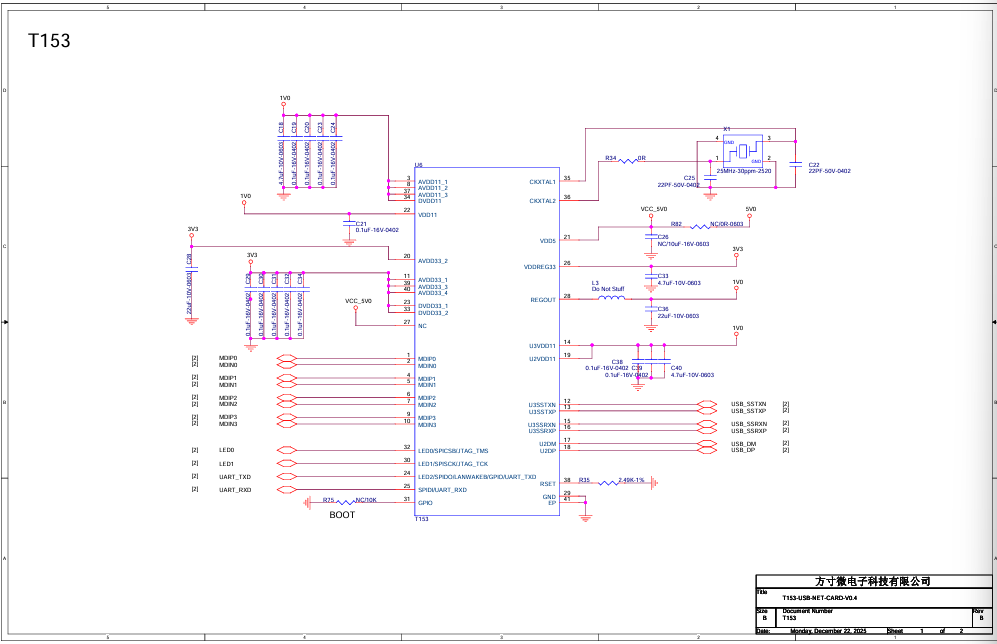

PT153S替代RTL8153B的电路板如下所示：
