探索 HCSP - 1BS 汽车开环电流传感器：设计与应用的理想之选

各位电子工程师们，在汽车电子系统的设计中，电流传感器是至关重要的元件，它直接影响着电池管理、电机控制等关键系统的性能。今天，我们就来深入了解一款来自 Piher Sensing Systems 的 HCSP - 1BS 汽车开环电流传感器。

文件下载：Amphenol Piher HCSP-1BS汽车开环电流传感器.pdf

关键特性

霍尔效应与母线安装

HCSP - 1BS 采用基于霍尔效应的开环电流传感器技术，并且支持母线安装。这种设计不仅简单高效，还能实现非侵入式测量，在电源和控制之间实现了电气隔离，大大提高了系统的安全性和稳定性。想象一下，在复杂的汽车电气环境中，这种隔离设计能有效避免干扰，让电流测量更加准确可靠。

模拟比例输出

该传感器提供简单的模拟比例输出，可测量的电流值范围从 ±200 A 到 ±1500 A。这意味着它能够适应不同汽车应用场景下的电流测量需求，无论是小型电动汽车还是大型商用车，都能找到合适的测量范围。你是否在设计中遇到过电流测量范围不足的问题呢？HCSP - 1BS 或许能为你解决这个困扰。

宽工作温度范围

其工作温度范围为 - 40°C 到 +125°C，这在汽车应用中是非常重要的特性。汽车在不同的环境下运行，温度变化极大，HCSP - 1BS 能够在如此宽的温度范围内保持稳定的性能，确保了在各种极端条件下都能准确测量电流。

详细描述

HCSP - 1BS 家族的开环电流传感器能够生成与流过导体的电流成比例的比例式模拟输出电压信号。基于霍尔效应技术，它专门设计用于汽车电池管理和电机控制应用中的交流和直流电流的精确测量。这为汽车电子系统的高效运行提供了有力支持，让我们能够更好地监控和管理电池和电机的工作状态。

应用领域

电池管理

在汽车电池管理系统中，准确测量电池的充放电电流是至关重要的。HCSP - 1BS 能够实时提供精确的电流数据，帮助我们更好地管理电池的电量，延长电池的使用寿命。

电机控制

电机控制需要精确的电流反馈来实现高效的调速和转矩控制。HCSP - 1BS 的高精度测量能够满足电机控制的需求，让电机运行更加稳定和高效。

电动汽车电机逆变器和 DC/DC 转换器

在电动汽车的电机逆变器和 DC/DC 转换器中，HCSP - 1BS 同样发挥着重要作用，确保这些关键部件的正常运行。

规格参数

参数	单位	最小值	典型值	最大值
电源电压	V	4.5	5	5.5
电源电流	mA	9	12	14
输出电压	V	0.5	-	4.5
失调电压	V	-	2.5	-
响应时间	µsec	-	3	-
频率带宽	kHz	70	-	250
工作温度	°C	-40	-	+125
典型误差（25°C；Vcc = 5V）	%	-	0.65	2.5
最大误差（-40°C 到 +125°C；Vcc = 5V）	%	-	1	3.5

这些参数为我们在设计中提供了重要的参考依据，我们可以根据实际需求来选择合适的传感器型号。

尺寸与安装连接

尺寸

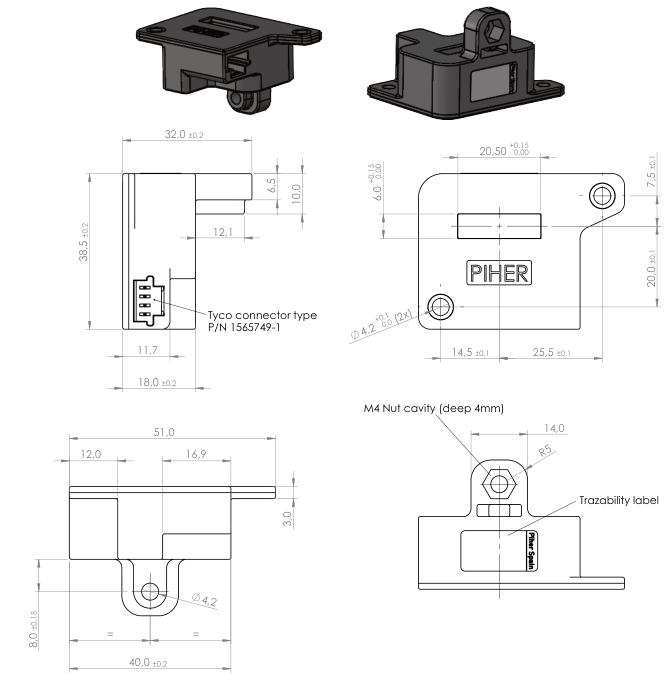

详细的尺寸信息有助于我们在 PCB 设计中合理布局传感器，确保其与其他元件的兼容性。

安装与连接

连接方式	安装建议
配对连接器	TYCO 1473672 - 1
1	信号输出
2	电源电压（-M4 螺丝，弹簧垫圈）
3	接地（-M4 螺母，符合 ISO 4032，最大扭矩：2Nm）
4	未连接

正确的安装和连接是确保传感器正常工作的关键，我们在安装过程中要严格按照建议进行操作。

订购代码与性能数据

HCSP - 1BS 提供多种不同的型号，以满足不同的电流测量需求。以下是部分型号的性能数据：	HCSP - 1BS -	200	300	400	500	600	700	800
电流测量范围	±200A	±300A	±400A	±500A	±600A	±700A	±800A
电流标称值	±200A	±300A	±400A	±500A	±600A	±700A	±800A
灵敏度（25°C / Vcc = 5V）	10mV/A	6.66mV/A	5mV/A	4mV/A	3.33mV/A	2.85mV/A	2.5mV/A
灵敏度误差（25°C / Vcc = 5V）	±0.6%	-	-	-	-	-	-
电气失调电压（25°C / Vcc = 5V）	±3mV	-	-	-	-	-	-

HCSP - 1BS -	900	1000	1100	1200	1300	1400	1500
电流测量范围	±900A	±1000A	±1100A	±1200A	±1300A	±1400A	±1500A
电流标称值	±900A	±1000A	±1100A	±1200A	±1300A	±1400A	±1500A
灵敏度（25°C / Vcc = 5V）	2.22mV/A	2mV/A	1.81mV/A	1.67mV/A	1.53mV/A	1.42mV/A	1.33mV/A
灵敏度误差（25°C / Vcc = 5V）	±0.6%	-	-	-	-	-	-
电气失调电压（25°C / Vcc = 5V）	±3mV	-	-	-	-	-	-

在选择型号时，我们要根据实际的电流测量范围和灵敏度要求来进行决策。

公司优势

Piher Sensing Systems 作为 Amphenol 旗下的公司，具有诸多优势。它提供前沿的传感解决方案，包括接触式和非接触式技术；拥有专业的工程设计支持，能够根据客户的需求对产品进行定制；具备从开发到大规模生产的无缝过渡能力；在全球范围内提供工程和商业支持，是一个一站式的解决方案提供商。这些优势让我们在使用其产品时更加放心，能够获得更好的技术支持和服务。

总结

HCSP - 1BS 汽车开环电流传感器以其优秀的性能、广泛的应用领域和可靠的公司支持，成为汽车电子设计中的理想选择。在我们的设计工作中，合理选择和使用这款传感器，能够提高汽车电子系统的性能和可靠性。各位工程师们，不妨在实际项目中尝试使用 HCSP - 1BS，相信它会给你带来意想不到的效果。

如果你对 HCSP - 1BS 还有其他疑问或者在使用过程中有任何经验分享，欢迎在评论区留言交流。
