关于半导体碳化硅（Sic）外延工艺技术的详解；

【博主简介】本人“爱在七夕时”，系一名半导体行业质量管理从业者，旨在业余时间不定期的分享半导体行业中的：产品质量、失效分析、可靠性分析和产品基础应用等相关知识。常言：真知不问出处，所分享的内容如有雷同或是不当之处，还请大家海涵。当前在各网络平台上均以此昵称为ID跟大家一起交流学习！

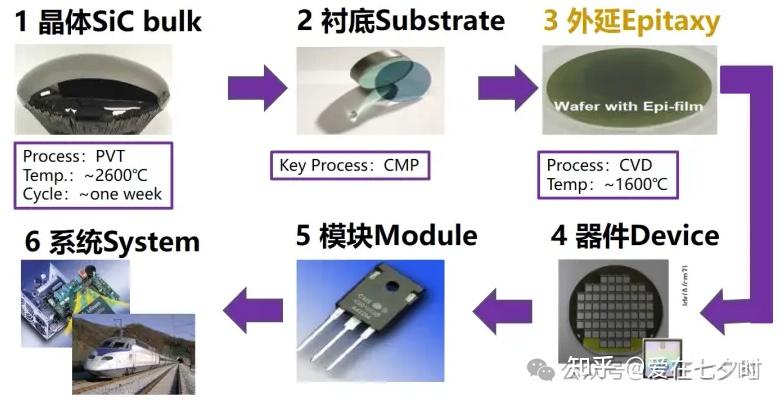

碳化硅外延是一种 在碳化硅衬底上生长的单晶薄膜 ，其生长过程通常在高温、高压的气氛中进行，通过气相沉积技术在衬底表面形成一层与衬底晶格结构相匹配的碳化硅薄膜。

外延技术的主要目的是在原有的衬底上制造出高质量的半导体器件。根据不同的应用需求，外延层可以是同质外延（在导电型碳化硅衬底上生长碳化硅外延层）或异质外延（在半绝缘型碳化硅衬底上生长氮化外延层）。

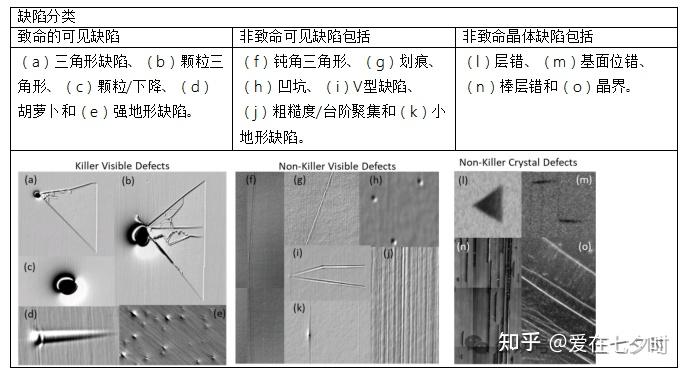

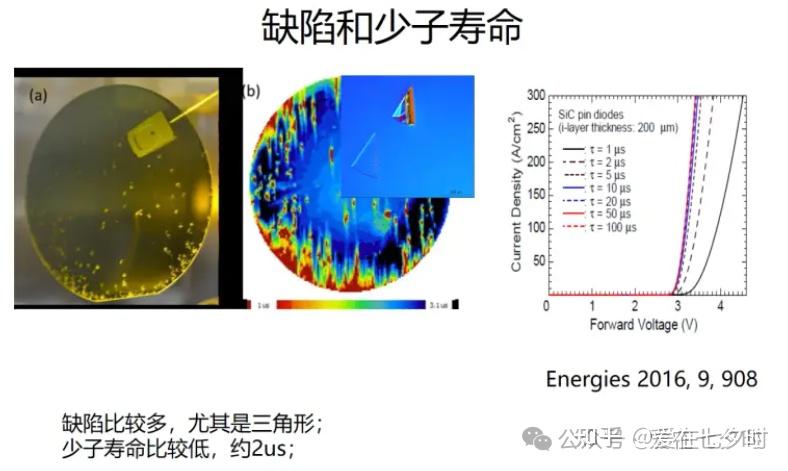

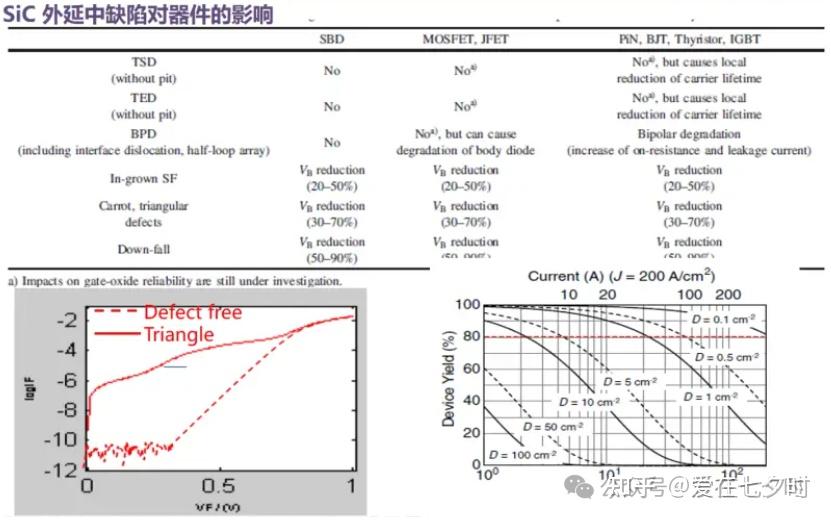

碳化硅外延片的质量和性能直接影响到最终器件的性能，因为外延层可以消除衬底表面的缺陷，使晶格排列整齐，表面形貌得到改善，从而生长出新的半导体晶体层。

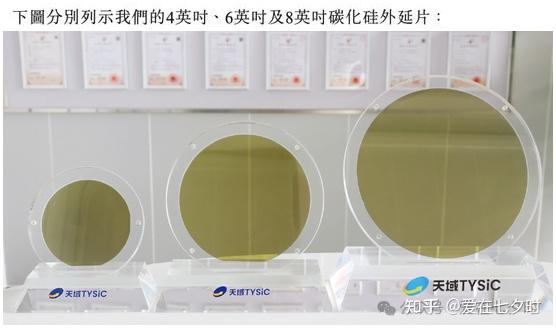

外延层的尺寸通常与衬底相同，常见的规格包括2英寸（50mm）、3英寸（75mm）、4英寸（100mm）、6英寸（150mm）和8英寸（200mm）。

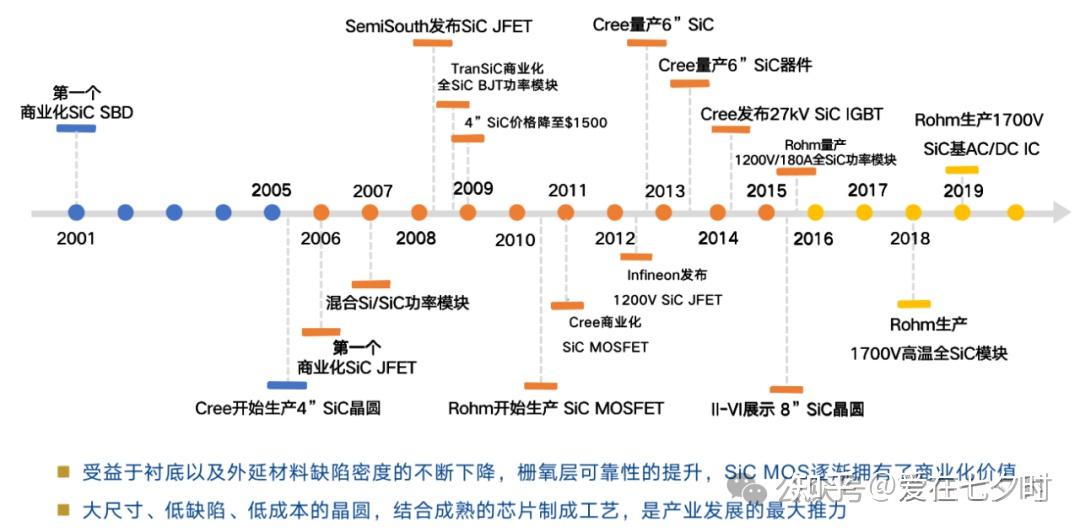

碳化硅外延技术在制备功率半导体器件、高速集成电路和光电器件等方面有广泛应用，因为它能够最大程度地利用碳化硅本身的优良特性，如高击穿电场、高饱和电子速度、高热导率等。以下从原理、生长方法、主要应用等方面进行具体介绍：

一、碳化硅（Sic）外延的基本介绍

1、基本概念

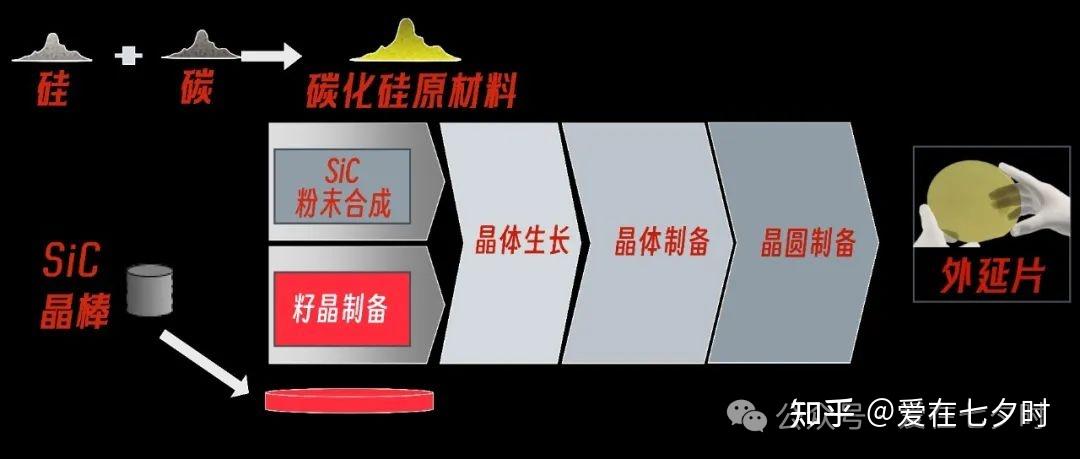

在半导体制造领域，“外延” 指的是在单晶衬底上生长一层与衬底具有相同晶体结构的单晶薄膜的过程。碳化硅外延就是以碳化硅（SiC）单晶片为衬底，通过特定的工艺方法，在其表面生长出一层高质量的碳化硅薄膜。这层外延层具有与衬底不同的物理、化学或电学特性，可用于制造各种高性能的半导体器件。

广告

知乎出品 不要挑战人性

知乎自营

¥37.00

去购买​

2、原理

碳化硅外延生长的基本原理是利用化学反应或物理过程，将含有硅（Si）和碳（C）元素的气态反应物输送到高温的碳化硅衬底表面，在衬底表面发生化学反应或物理沉积，使硅和碳原子按照一定的晶体结构排列，逐渐生长出一层新的碳化硅薄膜。例如在化学气相沉积（CVD）法中，通常使用硅烷（SiH₄）、丙烷（C₃H₈）等作为反应气体，在高温和催化剂的作用下，这些气体发生分解和化学反应，硅和碳原子沉积在衬底上，形成碳化硅外延层。

3、生长方法

（1）化学气相沉积（CVD）法：这是目前最常用的碳化硅外延生长方法。在高温反应腔室内，反应气体在衬底表面发生化学反应，生成碳化硅并沉积在衬底上。通过精确控制反应气体的流量、比例、温度和压力等参数，可以生长出高质量的碳化硅外延层。

（2）分子束外延（MBE）法：在超高真空环境下，将硅和碳的原子束蒸发到碳化硅衬底上，原子在衬底表面吸附、扩散并结合，形成碳化硅外延层。MBE 法可以实现原子级别的精确控制，生长出的外延层具有非常好的晶体质量和界面平整度，适用于制造高性能、高灵敏度的碳化硅基半导体器件。

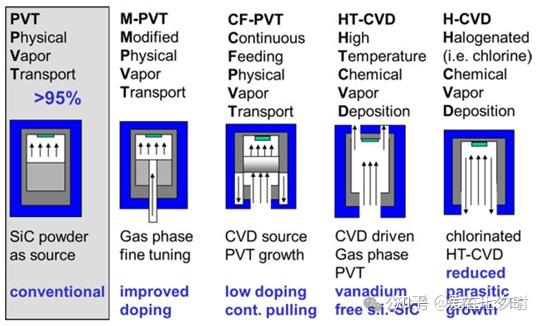

（3）物理气相传输（PVT）法：利用高温使碳化硅原料升华，产生的气态碳化硅传输到较低温度的衬底表面，在衬底上沉积并结晶，形成碳化硅外延层。PVT 法生长速度相对较快，可用于生长较大尺寸的碳化硅外延片，但外延层的质量和均匀性相对 CVD 法和 MBE 法略差。

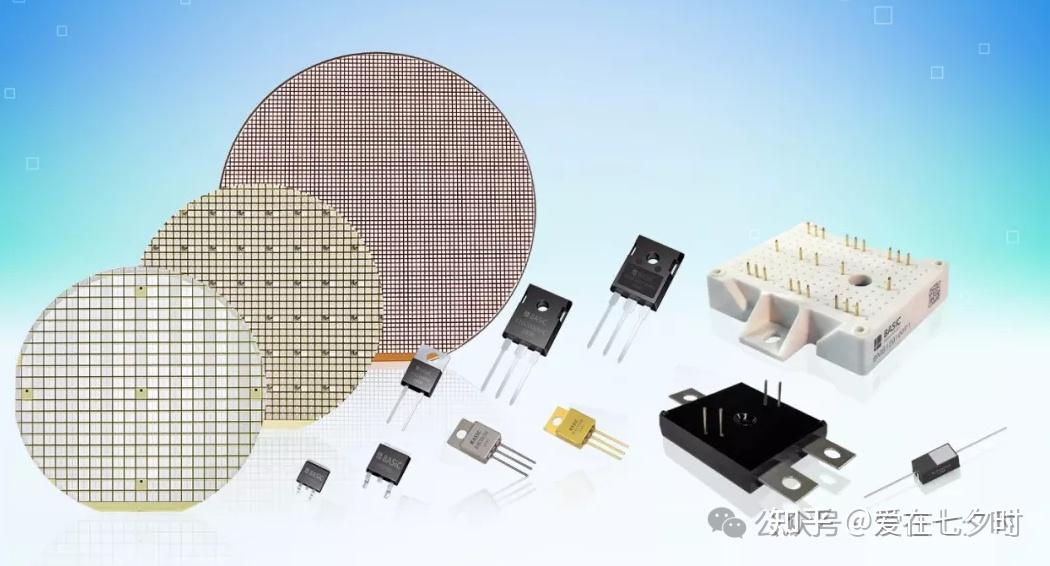

4、主要应用

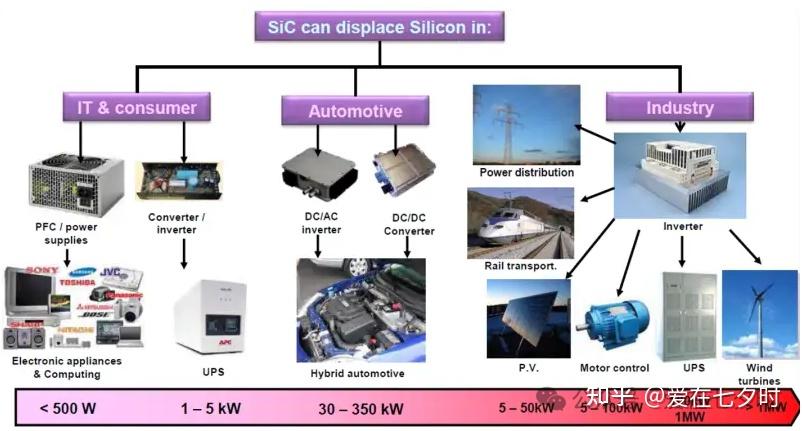

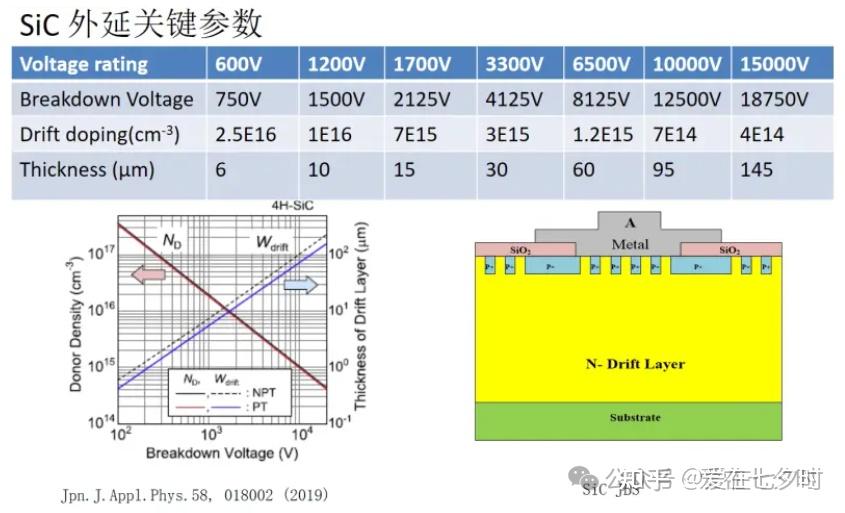

（1）功率器件：碳化硅外延片用于制造功率 MOSFET、IGBT 等功率器件，可大幅提高器件的耐压能力、开关速度和效率，降低能耗，广泛应用于电动汽车、光伏发电、智能电网等领域。
